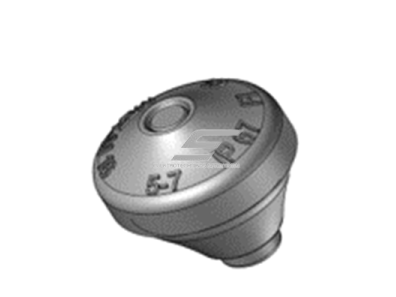

  • Įspaudžiamas kabelio įvadas | M12–M80 angoms | kabeliui Ø3–60 mm | tamsiai pilkas | IP67 | HT MET-M

    Barkodas:
    Matmenys Kaina Pirkti
    3-5mm
    Kaina 0.23 € su PVM
    ( 0.19 € be PVM )
    Kodas: MET-M12
    Į krepšelį
    5-7mm
    Kaina 0.27 € su PVM
    ( 0.22 € be PVM )
    Kodas: MET-M16
    Į krepšelį
    7-10mm
    Kaina 0.29 € su PVM
    ( 0.24 € be PVM )
    Kodas: MET-M20
    Į krepšelį
    10-14mm
    Kaina 0.35 € su PVM
    ( 0.29 € be PVM )
    Kodas: MET-M23
    Į krepšelį
    14-20mm
    Kaina 0.46 € su PVM
    ( 0.38 € be PVM )
    Kodas: MET-M32
    Į krepšelį
    20-26mm
    Kaina 0.75 € su PVM
    ( 0.62 € be PVM )
    Kodas: MET-M38
    Į krepšelį
    26-35mm
    Kaina 1.14 € su PVM
    ( 0.94 € be PVM )
    Kodas: MET-M48
    Į krepšelį
    35-45mm
    Kaina 2.43 € su PVM
    ( 2.01 € be PVM )
    Kodas: MET-M60
    Į krepšelį
    40-60mm
    Kaina 4.57 € su PVM
    ( 3.78 € be PVM )
    Kodas: MET-M80
    Į krepšelį

    Tamsiai pilkas įspaudžiamas kabelio įvadas HT MET-M iš TPE sandarina vieną kabelį apvalioje korpuso angoje iki IP67. Devyni dydžiai: skaičius po M – montavimo angos dydis (M12–M80), kabeliams nuo Ø3 iki Ø60 mm.

  • Įspaudžiamas kabelio įvadas | M12–M80 angoms | kabeliui Ø3–60 mm | tamsiai pilkas | IP67 | HT MET-M

    MET-M – HT Hi Tech Polymers (Suomija) įspaudžiamas kabelio įvadas iš TPE (termoplastinio elastomero). Jis įstatomas į apvalią angą korpuse ir sandarina vieną kabelį iki IP67. Devyni dydžiai kabeliams nuo Ø3 iki Ø60 mm.

    Pagrindinė mintis:
    Kai kabeliui reikia IP67, bet nėra vietos ar poreikio sriegiui ir veržlei, MET-M uždaro angą vienu judesiu. Skaičius po M rodo montavimo angos dydį, o kiekvienam kodui priskirtas kabelio Ø diapazonas. Prieš gręždami angą pamatuokite ją slankmačiu ir sutikrinkite su pasirinktu variantu.
    Kabelio Ø
    3–60 mm
    Angos
    M12–M80
    IP
    IP67
    Dydžių
    9

    Veikimo principas

    Pamatuokite išorinį kabelio Ø ir parinkite kodą; angą korpuse paruoškite pagal skaičių po M.

    Įspauskite įvadą į angą ir prakiškite kabelį pagal gamintojo nurodytą diapazoną.

    TPE elastingai apgaubia kabelį ir uždaro angą – IP67, kai kabelio Ø patenka į varianto diapazoną.

    Kuo naudingas HT MET-M įvadas?
    Jis duoda IP67 be sriegio, veržlės ir raktų – montuojama ranka. Devyni dydžiai nuo plonų valdymo kabelių (Ø3–5 mm) iki stambių galios kabelių (Ø40–60 mm) leidžia vienoje sistemoje naudoti vienodo tipo įvadus.

    Techninės specifikacijos

    Prekės tipas Įspaudžiamas kabelio įvadas (grommet)
    Gamintojas HT Hi Tech Polymers Oy (Suomija)
    Serija / kodai MET-M12, MET-M16, MET-M20, MET-M23, MET-M32, MET-M38, MET-M48, MET-M60, MET-M80
    Žymėjimas M skaičius po M = montavimo angos dydis
    MET-M12 kabeliui Ø3–5 mm | montavimo anga M12
    MET-M16 kabeliui Ø5–7 mm | montavimo anga M16
    MET-M20 kabeliui Ø7–10 mm | montavimo anga M20
    MET-M23 kabeliui Ø10–14 mm | montavimo anga M23
    MET-M32 kabeliui Ø14–20 mm | montavimo anga M32
    MET-M38 kabeliui Ø20–26 mm | montavimo anga M38
    MET-M48 kabeliui Ø26–35 mm | montavimo anga M48
    MET-M60 kabeliui Ø35–45 mm | montavimo anga M60
    MET-M80 kabeliui Ø40–60 mm | montavimo anga M80
    Kabelių sk. 1 kabelis per įvadą
    Medžiaga TPE (termoplastinis elastomeras)
    Spalva tamsiai pilka
    Apsaugos laipsnis IP67 (EN 60529)
    Montavimas įspaudžiamas į apvalią angą korpuse, be sriegio ir veržlės

    Pagrindinės funkcijos

    • IP67 be sriegio ir veržlės – įspaudžiamas ranka
    • 9 dydžiai – kabeliams Ø3–60 mm
    • Aiškus žymėjimas – skaičius po M rodo montavimo angos dydį
    • Elastingas TPE – apgaubia kabelį ir uždaro angą
    • Vienodas sprendimas – nuo valdymo iki stambių galios kabelių

    Kur naudojamas?

    • Rūsių, siurblinių ir šilumos mazgų jungiamosios dėžutės
    • Automatikos skydų kabelių įvadai per dugną
    • Dulkėtų pramoninių patalpų korpusai
    • Mašinų korpusai ir valdymo pultai
    • Vėdinimo ir šildymo įrenginių valdymo dėžutės
    • Stambių galios kabelių (iki Ø60 mm) įvadai į skirstomąsias spintas
    • Remonto metu atlaisvintų angų sandarinimas esamuose skyduose

    Naudojimas pagal poreikį

    Automatikos skydų gamintojui.
    Vienodi IP67 įvadai visiems kabeliams nuo Ø3 iki Ø60 mm, be sriegių ir veržlių komplektavimo.
    Elektrikui montuotojui.
    Įvadas montuojamas ranka, o dydis parenkamas pagal išorinį kabelio Ø ir angos žymėjimą.
    Pastato ūkio vadovui.
    Drėgnų patalpų dėžutėse kabelių angos uždaromos iki IP67, todėl mažiau drėgmės ir dulkių patenka į vidų.

    Praktinis panaudojimas

    Jeigu į siurblinės jungiamąją dėžutę reikia įvesti Ø12 mm kabelį, tada parinkite MET-M23 (kabeliui Ø10–14 mm), angą pamatuokite slankmačiu ir sutikrinkite su varianto žymėjimu M23, įspauskite įvadą, prakiškite kabelį ir pritvirtinkite jį dėžutės viduje.

    Pliusai

    • IP67 (EN 60529)
    • Kabeliams nuo Ø3 iki Ø60 mm
    • Montavimas ranka, be raktų
    • Nereikia sriegio ir veržlės
    • TPE elastingai apgaubia kabelį
    • Tamsiai pilka spalva tinka tamsesniems korpusams

    Minusai / ribojimai

    • Nefiksuoja kabelio nuo ištraukimo – tvirtinkite viduje arba rinkitės sandariklį su veržle (pvz. 00841 PG13.5, Ø6–12 mm, IP68)
    • MET-M23, MET-M38 ir MET-M48 angą prieš gręždami pamatuokite slankmačiu ir sutikrinkite su konkrečiu variantu
    • Plonesniam nei Ø3 mm kabeliui – HSS-M9 diafragma (kabeliui Ø2–7 mm)
    • Viena anga – vienas kabelis; daugeliui kabelių patogiau membraninė plokštelė HTC-50

    Saugos ir montavimo pastabos

    • Angas gręžkite ir kabelius įveskite tik atjungę įtampą
    • Po gręžimo pašalinkite drožles ir nuvalykite angos kraštą
    • IP67 pasiekiamas tik tada, kai kabelio Ø patenka į varianto diapazoną, o anga atitinka žymėjimą
    • Kabelį pritvirtinkite korpuso viduje
    • Įvadas nėra priešgaisrinė pertvara

    Greitas pasirinkimo gidas

    Kabelis: Ø3–60 mm
    Anga: pagal skaičių po M
    IP67
    Medžiaga: TPE
    Tinka, kai reikia:
    • IP67 kabelio įvado be sriegio ir veržlės
    • vienodų įvadų kabeliams nuo Ø3 iki Ø60 mm
    • greito montavimo ranka drėgnose ar dulkėtose patalpose
    Patikrinkite prieš naudojimą:
    • išorinį kabelio Ø – jis turi patekti į varianto diapazoną
    • angos dydį korpuse – pamatuokite slankmačiu ir sutikrinkite su skaičiumi po M
    • ar kabeliui nereikia fiksavimo nuo ištraukimo
    Svarbus priminimas: MET-M įvadas nepakeičia sandariklio su veržle, kai kabelį reikia fiksuoti nuo ištraukimo, ir nėra priešgaisrinė pertvara.

    DUK

    Ką reiškia skaičius po M (M12, M20 … M80)?
    Tai montavimo angos dydis korpuse – pvz. MET-M20 skirtas M20 angai; prieš montuodami angą pamatuokite slankmačiu.
    Kaip parinkti dydį?
    Pagal išorinį kabelio Ø: pvz. Ø12 mm kabeliui – MET-M23 (Ø10–14 mm), Ø18 mm – MET-M32 (Ø14–20 mm).
    Ø42 mm kabeliui tinka du dydžiai – kurį rinktis?
    Tinka MET-M60 (Ø35–45 mm) ir MET-M80 (Ø40–60 mm) – rinkitės pagal turimą ar planuojamą angą korpuse.
    Kokia IP klasė?
    IP67, kai kabelio Ø patenka į varianto diapazoną ir anga atitinka žymėjimą.
    Ar įvadas laiko kabelį nuo ištraukimo?
    Ne, kabelį pritvirtinkite korpuso viduje arba rinkitės PG sandariklį su veržle.
    Ar galima įvesti kelis kabelius per vieną įvadą?
    Ne, vienas įvadas skirtas vienam kabeliui; keliems kabeliams – membraninė plokštelė, pvz. HTC-50.

    Gamintojo dokumentai

    Nuorodos atsidaro išorinėse svetainėse. Patikrinta 2026-10-04. Jei duomenys skiriasi, vadovaukitės naujausiu gamintojo leidimu arba susisiekite su mumis.

    HT MET-M įspaudžiamas kabelio įvadas, tamsiai pilkas, IP67

    Tamsiai pilki HT MET-M įspaudžiami kabelio įvadai iš TPE – 9 dydžiai M12–M80 angoms ir kabeliams Ø3–60 mm, IP67. Dydį rinkitės pagal išorinį kabelio Ø ir angą korpuse.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
