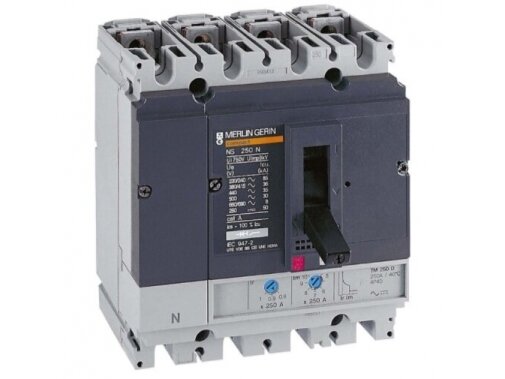

  • Pramoninis automatinis jungiklis | 3P | 250A | MERLIN GERIN | NS250 N

    Kodas: NS250 N

    Šis Merlin Gerin (dabar "Schneider Electric") NS250N modelio automatinis jungiklis yra naudojamas kaip pramoninis automatinis grandinės pertraukiklis (MCCB – Molded Case Circuit Breaker). Jis skirtas apsaugoti elektros tinklus ir įrenginius nuo srovės perkrovų, trumpųjų jungimų ir apsaugoti elektros sistemas bei įrangą pramoninėse ir komercinėse aplinkose.

  • Techniniai duomenys:
    Vardinė srovė (In):

    • 250 A (amperų), reguliuojama šiluminė apsauga.

    Šiluminė ir magnetinė apsauga:

    • Šiluminė apsauga: reguliuojama nuo 0,7 iki 1 kartotinės nominalios srovės (175–250 A), užtikrina apsaugą nuo ilgalaikės perkrovos.
    • Magnetinė apsauga: reguliuojama nuo 5 iki 10 kartotinių nominalios srovės, skirta apsaugoti nuo momentinių srovės viršijimų, pvz., trumpųjų jungimų.

    Polių skaičius:

    • 3 poliai (3P), skirtas trifazėms sistemoms.

    Didžiausia srovės pertraukimo geba:

    • Priklausomai nuo tinklo įtampos ir specifikacijų, šis jungiklis paprastai turi 36 kA pertraukimo gebą esant 415 V.

    Maitinimo įtampa:

    • Maksimali įtampa: 690 V AC (kintamoji srovė).
    • Tinka trifazėms sistemoms (3P).

    Darbinė temperatūra:

    • Nuo -25°C iki +70°C, todėl gali būti naudojamas įvairiomis aplinkos sąlygomis.

    Svoris ir matmenys:

    • Vidutinis svoris apie 5–7 kg, priklausomai nuo modifikacijos.
    • Matmenys paprastai apie 161 mm (aukštis) x 105 mm (plotis) x 86 mm (gylis).

    Apsaugos laipsnis:

    • IP40 (apsauga nuo pašalinių objektų didesnių nei 1 mm, bet nėra atsparumo vandeniui).

    Sertifikatai ir saugumas:
    Sertifikatai:

    • CE ženklinimas, atitinka Europos Sąjungos direktyvų reikalavimus.
    • IEC 60947-2 standartas, skirtas mažo įtampos grandinių pertraukikliams.
    • RoHS (apriboja pavojingų medžiagų naudojimą).
    • UL ir CSA sertifikatai (kai kurie modeliai).

    Saugumas:

    • Apsaugos funkcijos: Apsauga nuo trumpųjų jungimų, perkrovos ir žemos įtampos gedimų.
    • Reguliuojama šiluminė ir magnetinė apsauga: leidžia tiksliai pritaikyti apsaugos parametrus pagal elektros tinklo ir apkrovos reikalavimus.
    • Saugus išjungimas: Mechanizmas leidžia greitai ir saugiai atjungti sistemą esant sutrikimams.
    • Signalizacijos ir indikacijos: Kai kuriuose modeliuose integruotos papildomos funkcijos, leidžiančios stebėti srovės būklę ir gedimų signalizaciją.

    Suderinamumas:
    Pramoninės sistemos:

    • Tinka naudoti pramoninėse, komercinėse ir pastatų valdymo sistemose, skirtose trifazėms sistemoms.
    • Suderinamas su įvairiomis apsaugos ir valdymo sistemomis, kaip Schneider Electric moduliniai komponentai ir automatizavimo sprendimai.

    Tinklo pritaikomumas:

    • Gali būti naudojamas tiek kintamosios srovės (AC) tinkluose iki 690 V, tiek žemesnėse įtampose, kaip dalis įvairių skirstomųjų skydų ir pramoninių elektros paskirstymo sistemų.

    Papildomi priedai:

    • Galimybė prijungti papildomas įspėjimo ir valdymo funkcijas, tokias kaip pagalbiniai kontaktai, signalizacijos kontaktai, nuotolinio išjungimo ir įjungimo moduliai.

    Funkcionalumas:
    Reguliuojama šiluminė apsauga:

    • Užtikrina, kad jungiklis apsaugos sistemą nuo perkrovos, atsižvelgiant į konkrečios sistemos darbo sąlygas. Šiluminė apsauga suveikia esant ilgam mažam srovės viršijimui.

    Reguliuojama magnetinė apsauga:

    • Suteikia momentinę apsaugą nuo didelės srovės, kaip trumpieji jungimai. Magnetinė apsauga yra reguliuojama, kad būtų pritaikyta įvairioms pramoninėms apkrovoms.

    Lengvas įmontavimas:

    • Sukurtas taip, kad būtų lengva integruoti į pramoninius elektros skydus. Montuojamas ant DIN bėgio arba tiesiogiai į skirstomąjį skydą.

    Automatinis pertraukimas:

    • Jungiklis automatiškai nutraukia srovės tiekimą, kai nustato perkrovą arba trumpąjį jungimą, užkertant kelią pažeidimams ir elektros sistemų gedimams.

    Papildomos signalizacijos funkcijos:

    • Kai kuriuose modeliuose yra integruoti pagalbiniai kontaktai arba signalizacijos indikatoriai, kurie informuoja apie jungiklio padėtį arba įvykusią klaidą.

    Atsarginė apsauga:

    • Tai svarbus elementas elektros skirstomųjų skydų sistemoje, kuris užtikrina viso tinklo arba individualių įrenginių saugumą nuo elektros gedimų.

    Šis Merlin Gerin NS250N automatinis jungiklis yra patikimas sprendimas pramoninėms sistemoms, kuriose reikia reguliuojamos apsaugos nuo perkrovų ir trumpųjų jungimų.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
