  • Modulinė srovės nuotėkio relė | 4P | 63A | 0,1A | AC tipas | S (selektyvi) | DIN | IEK | MDV12-4-063-100

    Kodas: MDV12-4-063-100

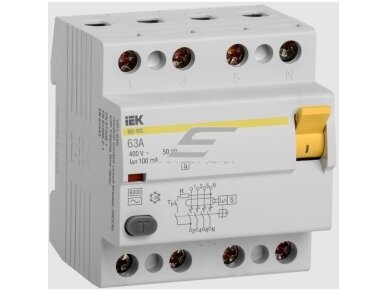

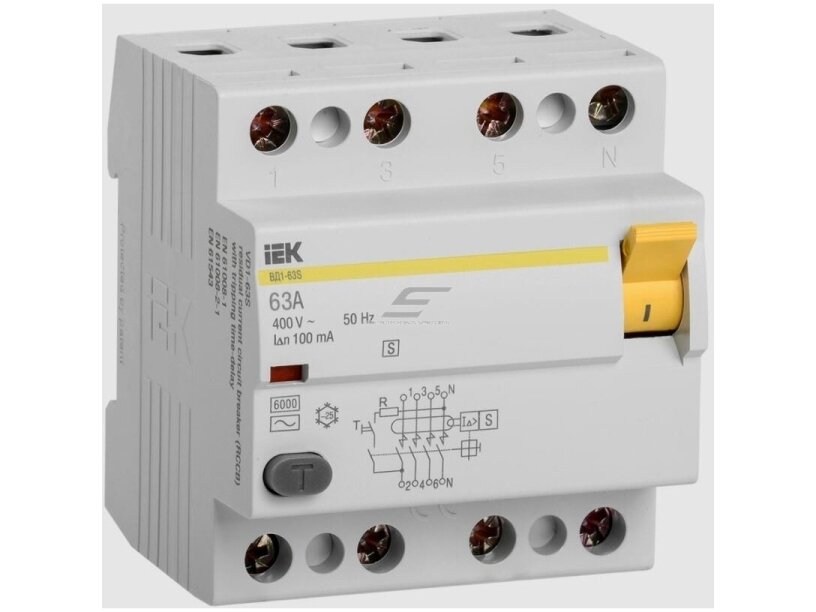

    IEK VD1-63S selektyvi srovės nuotėkio relė (RCCB) 4P, 63 A, 100 mA, AC tipas. Ji stebi srovių balansą faziniuose ir neutralės laiduose ir atjungia grandinę, kai dalis srovės nuteka į žemę.

  • Modulinė srovės nuotėkio relė | 4P | 63A | 0,1A | AC tipas | S (selektyvi) | DIN | IEK | MDV12-4-063-100

    IEK VD1-63S selektyvi srovės nuotėkio relė (RCCB) 4P, 63 A, 100 mA, AC tipas. Ji stebi srovių balansą faziniuose ir neutralės laiduose ir atjungia grandinę, kai dalis srovės nuteka į žemę.

    Pagrindinė mintis:
    Selektyvi (S) relė suveikia su vėlinimu, todėl gedimo atveju pirmiausia atsijungia žemiau esanti 30 mA relė, o įvadas lieka įjungtas. 100 mA nuotėkio srovė skirta grupinei apsaugai ir gaisro prevencijai. Perkrovos ir trumpojo jungimo ji neatjungia – su ja naudojamas automatinis jungiklis.
    Poliai
    4P
    Vardinė srovė
    63 A
    Nuotėkio srovė
    100 mA
    Nuotėkio tipas
    AC tipas

    Veikimo principas

    Relė montuojama skyde ant 35 mm DIN bėgelio, po automatiniu jungikliu. Per ją praleidžiami visi faziniai ir neutralės laidai.

    Tvarkingoje grandinėje į apkrovą ištekanti ir grįžtanti srovė yra lygios. Jei dėl pažeistos izoliacijos ar prisilietimo dalis srovės nuteka į žemę, atsiranda skirtumas. Kai jis pasiekia slenkstį (IΔn 100 mA), relė atjungia grandinę – su nustatytu vėlinimu.

    Dėl vėlinimo S relė tinka įvadui ar skirstomajam skydui, kai žemiau sumontuotos 30 mA relės – taip gedimo atveju atsijungia tik pažeista grupė.

    Kuo naudingas MDV12-4-063-100?
    Leidžia sudaryti pakopinę apsaugą: įvade S relė, grupėse 30 mA – nuotėkio atveju neišsijungia visas pastatas.

    Techninės specifikacijos

    Prekės tipas Selektyvi srovės nuotėkio relė (RCCB, S tipas)
    Gamintojas / kodas IEK / MDV12-4-063-100
    Serija VD1-63S
    Polių skaičius 4P
    Vardinė srovė (In) 63 A
    Vardinė nuotėkio srovė (IΔn) 100 mA
    Sąlyginė trumpojo jungimo srovė (Inc) 4,5 kA
    Nuotėkio apsaugos tipas AC tipas
    Suveikimas su vėlinimu (S)
    Standartas IEC/EN 61008-1
    Apsaugos laipsnis IP20
    Plotis 4 mod. (72 mm)
    Montavimas 35 mm DIN bėgelis

    Pagrindinės funkcijos

    • Nuotėkio srovės kontrolė – atjungia grandinę, kai nuotėkis pasiekia 100 mA
    • Suveikimas su vėlinimu – užtikrina selektyvumą su žemiau esančiomis 30 mA relėmis
    • Gaisro rizikos mažinimas – reaguoja į izoliacijos gedimo sukeltą nuotėkį
    • Testavimo mygtukas – leidžia periodiškai patikrinti, ar relė veikia
    • Rankinis valdymas – rankenėle grandinę galima atjungti aptarnavimui

    Kur naudojamas?

    • Įvadinis namo ar sodybos skydas
    • Ūkiniai ir gamybiniai pastatai
    • Mediniai pastatai
    • Grupės su ilgais kabeliais
    • Apšvietimo grupės
    • Pakopinė (selektyvi) apsauga

    Naudojimas pagal poreikį

    Elektrikui.
    Sudaryti selektyvią pakopinę nuotėkio apsaugą.
    Namo ar buto savininkui.
    Sumažinti gaisro riziką dėl izoliacijos gedimų.
    Dirbtuvių ar ūkio savininkui.
    Apsaugoti trifazę grandinę nuo nuotėkio srovių.

    Praktinis panaudojimas

    Jeigu name įvade reikia priešgaisrinės nuotėkio apsaugos, o lizdų grupės apsaugotos 30 mA relėmis, tada įvade montuojama ši S relė – nuotėkio atveju atsijungs tik pažeista grupė.

    Pliusai

    • 100 mA nuotėkio apsauga
    • Selektyvumas su žemiau esančiomis 30 mA relėmis
    • Standartinis montavimas ant DIN bėgelio
    • Testo mygtukas „T“ periodiniam patikrinimui
    • Parametrai sutikrinti su gamintojo katalogu

    Minusai / ribojimai

    • Neapsaugo nuo perkrovos ir trumpojo jungimo – reikalingas automatinis jungiklis
    • AC tipas netinka grandinėms su pulsuojančia DC nuotėkio dedamąja (inverteriai, indukcinės viryklės) – tada rinkitės A tipą
    • 100 mA relė nėra skirta tiesioginei žmonių apsaugai – lizdų grupėms reikia 30 mA
    • IP20 – skirtas montuoti tik skyde; lauke ar drėgnoje vietoje reikia sandaraus skydelio

    Saugos ir montavimo pastabos

    • Montuokite tik atjungę įtampą ir patikrinę, kad jos nėra.
    • Darbus atlieka kvalifikuotas elektrikas.
    • Prieš relę įrenkite automatinį jungiklį, kurio srovė ne didesnė už 63 A.
    • Neutralės laido po aparato nesujunkite su kitų grupių neutrale ar PE – kitaip jis suveiks nepagrįstai.
    • Po montavimo paspauskite testavimo mygtuką „T“ ir patikrinkite atjungimą.

    Greitas pasirinkimo gidas

    4P
    63 A
    100 mA
    AC tipas
    S
    Tinka, kai reikia:
    • 100 mA nuotėkio apsaugos trifazei 63 A grandinei
    • gaisro rizikos mažinimo
    • pakopinės (selektyvios) apsaugos įvade
    Patikrinkite prieš naudojimą:
    • Ar grandinėje nėra įrenginių, kuriems reikia A tipo apsaugos
    • Ar prieš relę yra ne didesnės nei 63 A srovės automatinis jungiklis
    • Ar skyde pakanka vietos DIN bėgelyje
    Svarbus priminimas: Srovės nuotėkio relė nepakeičia automatinio jungiklio – ji neapsaugo nuo perkrovos ir trumpojo jungimo.

    DUK

    Ar ši relė apsaugo nuo trumpojo jungimo?
    Ne – tam prieš relę reikalingas automatinis jungiklis.
    Kam skirta 100 mA nuotėkio srovė?
    100 mA slenkstis naudojamas grupinei apsaugai ir gaisro prevencijai.
    Koks nuotėkio apsaugos tipas?
    AC tipas – reaguoja į kintamąją nuotėkio srovę; grandinėms su inverteriais rinkitės A tipą.
    Ką reiškia S (selektyvi)?
    S relė suveikia su vėlinimu, todėl pirmiausia atsijungia žemiau esanti greitoji relė.
    Ar tinka trifazei instaliacijai?
    Taip – 4P aparatas skirtas trifazei grandinei su neutrale.
    Kaip patikrinti, ar aparatas veikia?
    Paspauskite testavimo mygtuką „T“ – veikiantis aparatas turi atsijungti.
