  • Nauja prekė   Belaidis kranų valdymo pultas | 10 mygtukų + START/STOP | 1 greitis | 310/410 MHz | 110/220 V AC | IP65 | ES-24-10S
    Nauja prekė   Belaidis kranų valdymo pultas | 10 mygtukų + START/STOP | 1 greitis | 310/410 MHz | 110/220 V AC | IP65 | ES-24-10S 1
    Nauja prekė   Belaidis kranų valdymo pultas | 10 mygtukų + START/STOP | 1 greitis | 310/410 MHz | 110/220 V AC | IP65 | ES-24-10S 2

    Belaidis kranų valdymo pultas | 10 mygtukų + START/STOP | 1 greitis | 310/410 MHz | 110/220 V AC | IP65 | ES-24-10S

    Kodas: ES-24-10S
    Pasiteirauti apie prekę
    Kaina 136.47 € su PVM
    ( 112.79 € be PVM )

    10 vieno greičio mygtukų radijo pultas krano judesiams ir papildomoms funkcijoms. Tinka kranams su tiesioginio paleidimo varikliais, kur reikia daug funkcijų, bet pakanka vieno greičio.

  • Prekės aprašymas

    Belaidis kranų valdymo pultas ES-24-10S – 10 mygtukų, 1 greitis

    ES-24-10S – pramoninis radijo pultas krano valdymui iš saugaus atstumo. Paspaudus mygtuką, siųstuvas perduoda koduotą komandą, imtuvo relės įjungia atitinkamų kontaktorių rites, o variklius junginėja kontaktoriai. Valdymo atstumas – iki ~150 m atviroje erdvėje.

    Pagrindinė mintis:
    Kai kranas turi daugiau nei tris judesius (pvz., dvi gerves) arba papildomus įrenginius, 10 mygtukų leidžia viską valdyti vienu pultu. Vieno greičio logika paprasta – kiekvienas mygtukas valdo vieną kontaktorių.
    Mygtukai
    10 + START/STOP
    Greičiai
    1
    Radijas
    310/410 MHz, iki ~150 m
    Imtuvas
    110/220 V AC, relės 10 A

    Veikimo principas

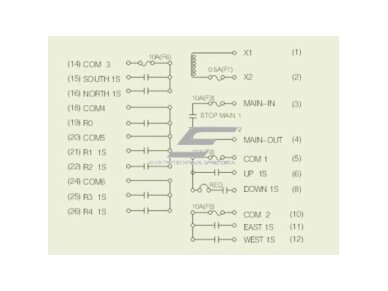

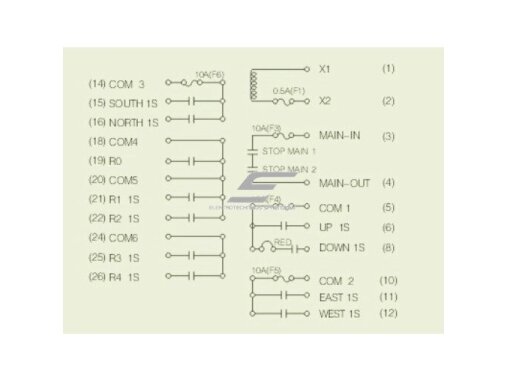

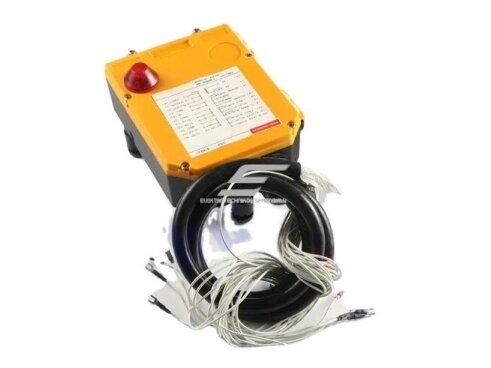

    Imtuvas montuojamas krano valdymo spintoje arba šalia jos. Jo maitinimo įtampa turi sutapti su kontaktorių ričių valdymo grandinės įtampa (110/220 V AC), o relių išėjimai jungiami į krypčių kontaktorių rites.

    Pasukus raktą ir paspaudus START, įjungiama MAIN relė ir pagrindinis kontaktorius KM0. Paspaudus grybo tipo STOP arba dingus radijo ryšiui, KM0 turi atsijungti ir kranas sustoti – tai EN 60204-32 reikalavimas, jį patikrinkite paleidžiant sistemą.

    Operatorius stovi ten, kur geriausiai matyti krovinys, o ne prie laidinio pulto. Vieno greičio mygtukai paprasti – mažiau klaidų, kai pultą naudoja skirtingi darbuotojai.

    Kuo naudingas ES-24-10S?
    Daug valdymo kanalų be dviejų greičių sudėtingumo ir be brangesnės įrangos. Jungimas paprastas: viena relė – viena kontaktoriaus ritė.

    Techninės specifikacijos

    Prekės tipas Belaidis kranų valdymo pultas (siųstuvas + imtuvas)
    Modelis ES-24-10S
    Komplektacija Siųstuvas, imtuvas

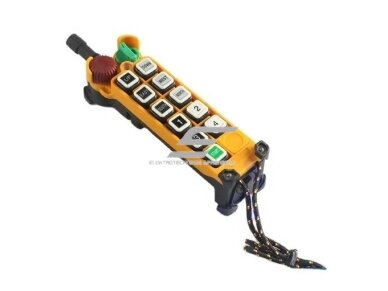

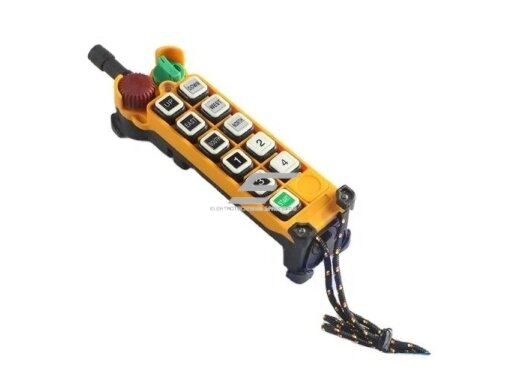

    Mygtukai 10 mygtukų; START, grybo tipo STOP, pasukamas raktinis jungiklis
    Greičiai 1
    Radijo dažnis 310 MHz / 410 MHz (patikrinkite leidimą savo šalyje)
    Valdymo atstumas iki ~150 m atviroje erdvėje
    Imtuvo maitinimas 110/220 V AC; variantai: 24/48/110/220 V AC, 12/24 V DC
    Imtuvo relių kontaktai 10 A, 250 V AC
    Saugos kodas 4,3 mlrd. unikalių ID kodų
    Siųstuvo maitinimas 2 × AA, LED baterijos indikacija
    Mygtukų resursas iki 2 mln. ciklų
    Apsaugos klasė IP65
    Darbo temperatūra −35…+75 °C
    Siųstuvo matmenys / svoris ~51 × 51 × 184 mm, 0,31 kg
    Imtuvo matmenys / svoris ~165 × 114 × 254 mm, 3,18 kg

    Pagrindinės funkcijos

    • Grybo tipo STOP – atjungia pagrindinį kontaktorių KM0 ir sustabdo visus judesius
    • START ir raktinis jungiklis – pultas neįsijungs be rakto, apsauga nuo pašalinių
    • Vieno greičio mygtukai – viena relė valdo vieną kontaktoriaus ritę
    • 4,3 mlrd. ID kodų – siųstuvas valdo tik savo imtuvą, gretimi kranai nesikerta
    • LED baterijos indikacija – 2 × AA pakeisite laiku
    • Relės 10 A – kontaktorių ritėms valdyti

    Kuo skiriasi nuo panašių modelių?

    • ES-24-10D – Tie patys 10 mygtukų, bet dviejų pakopų – lėtas ir greitas greitis.
    • ES-F23-BB – 10 mygtukų, 1 greitis, imtuvas 24–440 V AC/DC, 315/433 MHz.
    • ES-24-12S – 12 mygtukų, 1 greitis – kai 10 kanalų neužtenka.

    Kur naudojamas?

    • Tiltiniai kranai gamybos cechuose
    • Mostiniai ir konsoliniai kranai darbo vietose
    • Portaliniai kranai sandėliuose ir metalo aikštelėse
    • Elektriniai telferiai ir gervės
    • Krovinių vežimėliai ir pervažos
    • Senų laidinių pultų keitimas radijo valdymu

    Naudojimas pagal poreikį

    Elektromontuotojui
    Aiški logika: relė → kontaktoriaus ritė, STOP → KM0. Esama krano schema lieka, keičiamas tik valdymo pultas.
    Gamybos įmonei
    Operatorius dirba iš saugios vietos ir mato krovinį – mažiau smūgių ir prastovų.
    Statybų / sandėlio aikštelei
    IP65 siųstuvas ir valdymas iki ~150 m – tinka lauko ir nešildomoms patalpoms.

    Praktinis panaudojimas

    Jeigu portalinis kranas turi dvi gerves, tiltą ir vežimėlį su tiesioginio paleidimo varikliais, tada ES-24-10S mygtukai paskirstomi po porą kiekvienam judesiui, o kiekviena relė jungia vieno kontaktoriaus ritę.

    Pliusai

    • Paprastas 1 greičio valdymas – lengva sujungti ir išmokyti operatorių
    • Raktinis jungiklis ir START – apsauga nuo atsitiktinio įjungimo
    • 4,3 mlrd. ID kodų – keli kranai viename ceche
    • Mygtukų resursas iki 2 mln. ciklų
    • IP65, −35…+75 °C – tinka ir nešildomoms patalpoms

    Minusai / ribojimai

    • 310/410 MHz – ne ES SRD juosta; ES rinkai dažniau tinka 433 MHz modeliai, pvz. ES-F23-BB
    • Relės 10 A skirtos tik valdymo grandinei – kontaktoriai būtini
    • Tik 1 greitis – tiksliam pozicionavimui rinkitės ES-24-10D
    • Imtuvas sveria 3,18 kg – reikia tvirtos montavimo vietos

    Saugos ir montavimo pastabos

    • Imtuvo relės jungia tik kontaktorių rites – variklio srovė eina per kontaktorius, ne per pultą.
    • STOP / MAIN relę junkite į pagrindinio kontaktoriaus KM0 grandinę: STOP ir ryšio praradimas turi sustabdyti kraną (EN 60204-32).
    • Galinius jungiklius (SQ) ir priešingų krypčių NC blokavimą palikite valdymo grandinėje – pultas jų nepakeičia.
    • Imtuvo maitinimo įtampa turi sutapti su valdymo grandinės įtampa.
    • Jei kranas valdomas dažnio keitikliu, relės jungiamos į keitiklio valdymo įėjimus, ne į variklio grandinę.
    • Montuodami ar remontuodami atjunkite įvadinį jungiklį ir jį užrakinkite (LOTO).

    Greitas pasirinkimo gidas

    10 mygtukų
    1 greitis
    310/410 MHz
    IP65

    Patikrinkite prieš užsakant:

    • Kontaktorių ričių įtampa = imtuvo maitinimo įtampa.
    • Patikrinkite, ar 310/410 MHz dažnis leidžiamas jūsų šalyje.
    • Kiek krypčių, greičių ir papildomų funkcijų reikia jūsų kranui.

    DUK

    Ar imtuvas gali tiesiogiai jungti variklį?
    Ne. Relės (10 A) skirtos valdymo grandinei: jos junginėja kontaktorių rites, o variklio srovę perduoda kontaktoriai.
    Kokią imtuvo maitinimo įtampą pasirinkti?
    Tokią pačią kaip kontaktorių ričių grandinės įtampa. Bazinė versija 110/220 V AC, kiti variantai – 24/48 V AC ir 12/24 V DC.
    Ar 310/410 MHz dažnis leidžiamas Europoje?
    Tai JAV rinkai skirtos dažnių versijos, ES dažniausiai naudojama 433 MHz juosta. Prieš naudojimą patikrinkite, ar dažnis leidžiamas jūsų šalyje.
    Kas nutinka, jei dingsta radijo ryšys?
    Pagal EN 60204-32 kranas turi sustoti: STOP/MAIN relė atjungia pagrindinį kontaktorių KM0. Tai būtina patikrinti paleidžiant sistemą.
    Ar galima gauti du greičius?
    Ne, šis pultas vieno greičio. Jei reikia lėto ir greito greičio, rinkitės ES-24-10D.
    Kokios baterijos naudojamos siųstuve?
    2 × AA. LED indikatorius parodo, kada jas keisti.

    ES-24-10S – 10 mygtukų, 1 greitis

    Daugiafunkcis pultas kranams su vieno greičio varikliais. Jei reikės lėto pozicionavimo – rinkitės ES-24-10D.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
