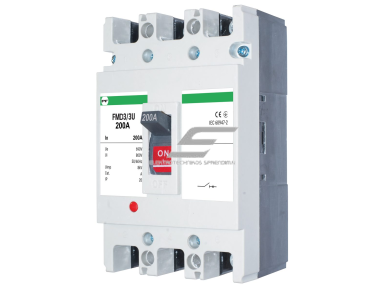

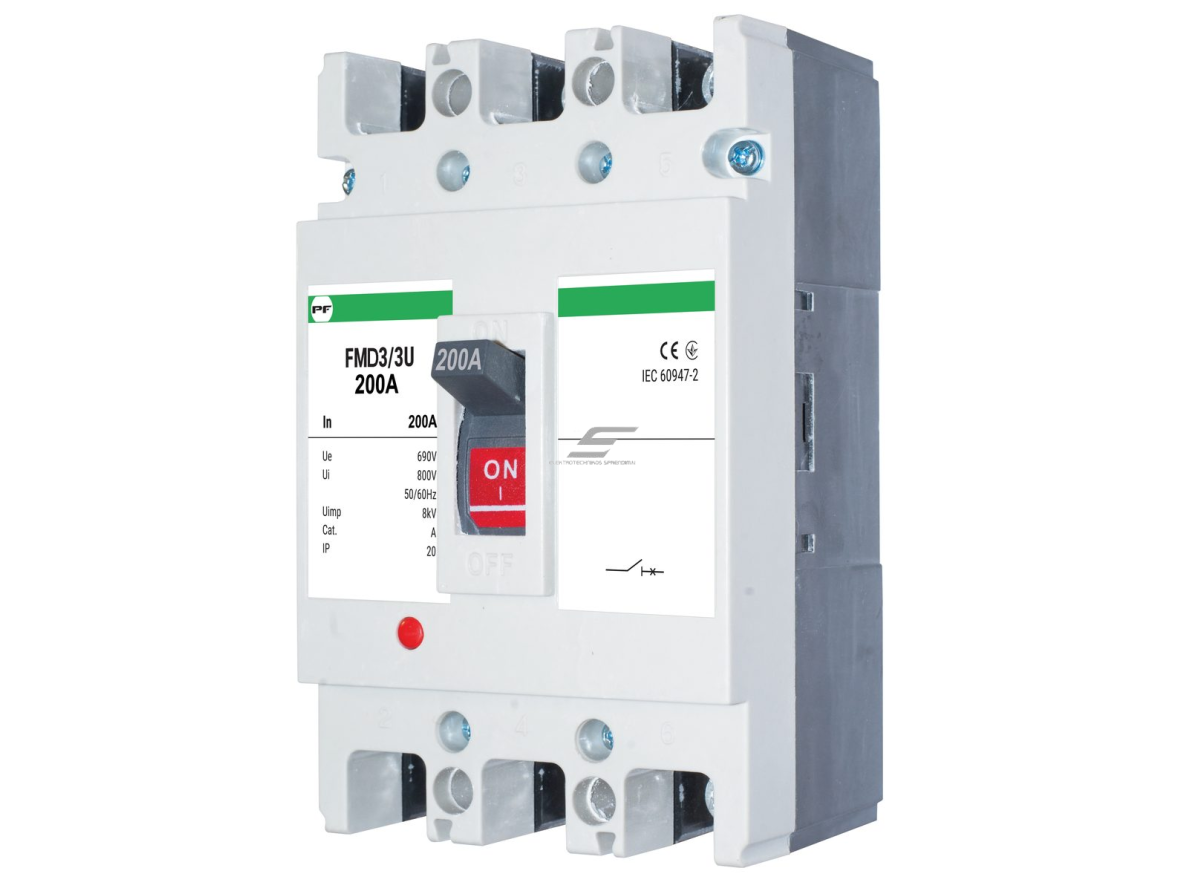

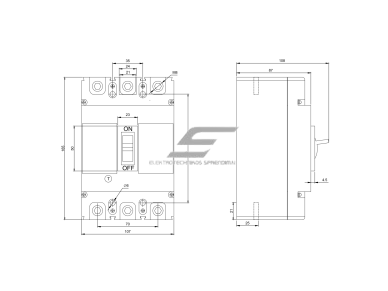

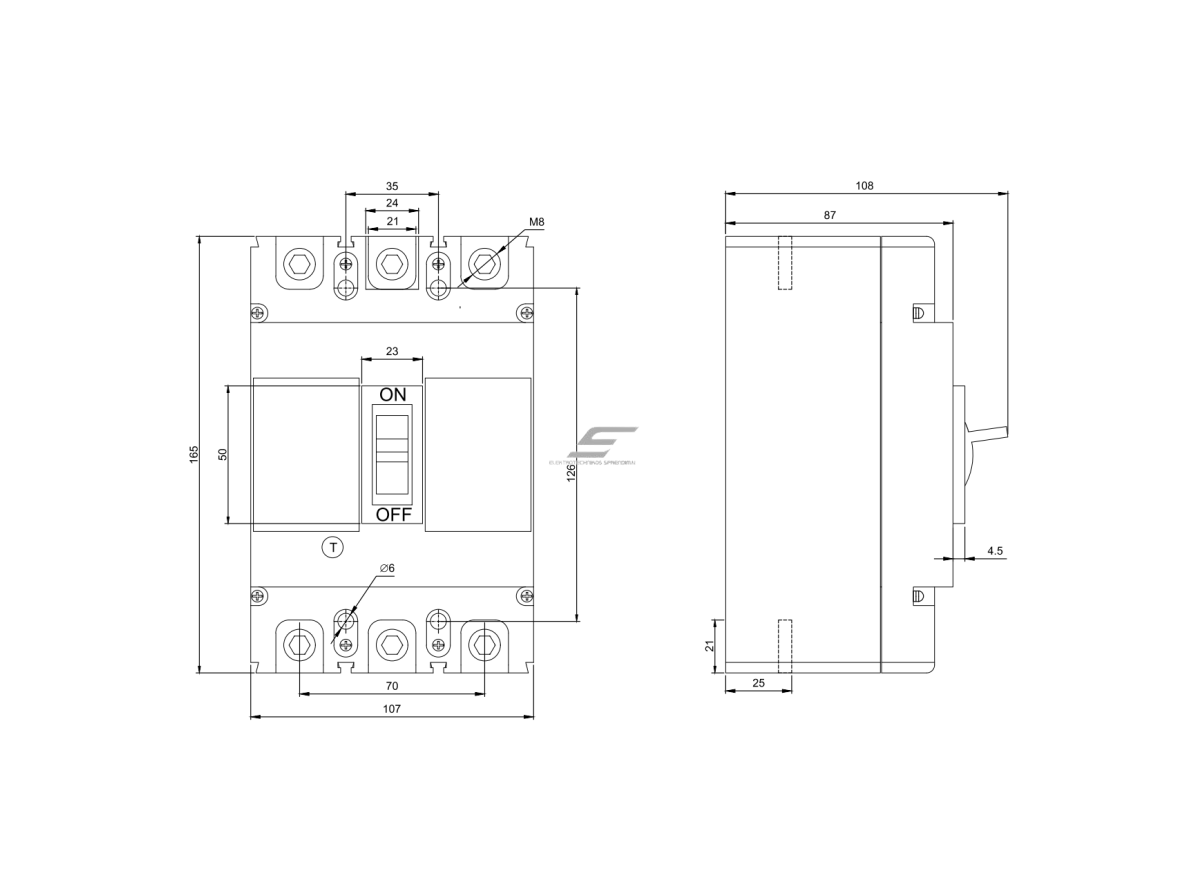

  • Pramoninis kirtiklis | 3P | 200A | korpusas FMD3 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD30200

    Kodas: FMD30200
    Barkodas: 4772151002450

    FMD30200 – Promfactor Baltic pramoninis kirtiklis 3P 200 A, ~690 V, IP20, FMD3 korpuse su FMC3 priedais, skirtas saugiai atjungti skydus ir linijas.

  • Pramoninis kirtiklis | 3P | 200A | korpusas FMD3 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD30200

    FMD30200 – Promfactor Baltic pramoninis trijų polių kirtiklis FMD3 korpuse, kurio vardinė srovė 200 A. Jis skirtas rankiniu būdu įjungti, išjungti ir atskirti trifazę grandinę skirstomuosiuose ir įvadiniuose skyduose. Kirtiklis neturi šiluminio ir elektromagnetinio atkabiklio – jis nesaugo nuo perkrovos ir trumpojo jungimo, todėl grandinė turi būti apsaugota prieš jį įrengtu automatiniu jungikliu arba saugikliais. Izoliacijos įtampa Ui 800 V, vardinė įtampa Un ~690 V, impulsinė įtampa Uimp 8000 V, 50/60 Hz; apsaugos laipsnis IP20, svoris 1,80 kg. Su kirtikliu suderinami Promfactor FMC3/3U (FMD) priedai: papildomas kontaktas F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC; signalinis kontaktas F/AL3L (kairinis); nepriklausomas atkabiklis F/SH3230R, 230 V, dešininis; distancinio valdymo blokas MROM33, 230 V.

    Pagrindinė mintis:
    Kirtiklis – tai aiškus ir patikimas atjungimo taškas: viena rankena vienu metu atjungia visas tris fazes iki 200 A, todėl prieš remontą ar aptarnavimą skydas, linija ar įrenginys atskiriami nuo maitinimo. Kadangi FMD3 naudoja tuos pačius priedus kaip FMC3 automatiniai jungikliai, skyde kirtiklis ir automatas komplektuojami vienoda logika.
    Vardinė srovė
    200 A
    Polių skaičius
    3P
    Įtampa
    Un ~690 V, Ui 800 V, Uimp 8000 V
    Korpusas / apsauga
    FMD3, IP20, 1,80 kg

    Veikimo principas

    Kirtiklis FMD30200 montuojamas skyde ant montažinės plokštės; maitinimo kabeliai ar šynos prijungiami prie trijų įėjimo gnybtų, apkrovos – prie trijų išėjimo gnybtų. Prieš kirtiklį grandinėje turi būti apsauginis aparatas – automatinis jungiklis (pvz., tos pačios srovės FMC33U0200) arba saugikliai, parinkti pagal kabelio ir apkrovos parametrus.

    Pasukus ar perjungus rankeną, kontaktai vienu metu sujungia arba atskiria visas tris fazes iki 200 A vardinės srovės. Padėties būseną galima perduoti valdikliui ar dispečerinei per papildomą kontaktą F/AX3R, o su distancinio valdymo bloku MROM33 kirtiklį galima įjungti ir išjungti nuotoliniu 230 V signalu; su nepriklausomu atkabikliu F/SH3230R – nuotoliniu 230 V signalu išjungti. Kirtiklis skirtas ~690 V (50/60 Hz) tinklams, izoliacijos įtampa Ui 800 V, impulsinė atsparumo įtampa Uimp 8000 V; FMD3 korpuso atsparumas – 2 500 elektrinių ir 8 500 mechaninių įjungimo / išjungimo ciklų.

    Rezultatas – aiškus trifazės grandinės atjungimo taškas iki 200 A, leidžiantis saugiai atlikti remontą ar aptarnavimą, o skyde komplektuoti bendrus FMC3/FMD3 priedus.

    Kuo naudingas FMD30200?
    200 A trijų polių kirtiklis FMD3 korpuse su bendrais FMC3/3U (FMD) priedais – vienoda skydo komplektacija automatams ir kirtikliams, galimybė signalizuoti padėtį ir atjungti grandinę nuotoliniu būdu.

    Techninės specifikacijos

    Prekės tipas Pramoninis kirtiklis (apkrovos jungiklis-skyriklis)
    Gamintojas / kodas Promfactor Baltic / FMD30200
    Serija / korpusas FMD3 (FMD30100 … FMD30250)
    Polių skaičius 3P
    Vardinė srovė 200 A
    Brūkšninis kodas (EAN) 4772151002450
    Standartas (pagal el. parduotuvės kortelę) IEC/EN 60947-2
    Darbinis dažnis 50/60 Hz
    Izoliacijos įtampa (Ui) 800 V
    Vardinė įtampa (Un) ~690 V
    Impulsinė įtampa (Uimp) 8000 V
    Elektrinis atsparumas 2 500 įjungimo / išjungimo ciklų
    Mechaninis atsparumas 8 500 įjungimo / išjungimo ciklų
    Apsaugos laipsnis IP20
    Darbinės aplinkos temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Svoris 1,80 kg
    Valdymas rankinis, rankena ant korpuso
    Apsauga nuo perkrovos / trumpojo jungimo nėra (būtinas apsaugos aparatas prieš kirtiklį)
    Papildomas kontaktas F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC
    Signalinis kontaktas F/AL3L (kairinis)
    Nepriklausomas atkabiklis F/SH3230R, 230 V, dešininis
    Distancinio valdymo blokas MROM33, 230 V
    Tos pačios srovės automatinis jungiklis FMC33U0200 (FMC3/3U, 50 kA)

    Pagrindinės funkcijos

    • Trijų polių atjungimas – viena rankena vienu metu sujungiamos ar atskiriamos visos trys fazės iki 200 A.
    • Rankinis valdymas – būseną ir atjungimą montuotojas atlieka tiesiai skyde, be papildomų valdymo grandinių.
    • Tinklams iki ~690 V – Ui 800 V ir Uimp 8000 V – tinka 400 V ir 690 V pramoniniams tinklams.
    • Atskyrimas remontui – linija ar skydo sekcija atskiriama nuo maitinimo prieš aptarnavimą ar įrangos keitimą.
    • Padėties signalizacija – papildomas kontaktas F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC perduoda būseną valdikliui ar dispečerinei.
    • Signalinis kontaktas – F/AL3L signalizuoja kirtiklio atjungimą atkabikliu.
    • Nuotolinis išjungimas – nepriklausomas atkabiklis F/SH3230R išjungia kirtiklį 230 V signalu – tinka avariniam atjungimui.
    • Nuotolinis valdymas – distancinio valdymo blokas MROM33 leidžia kirtiklį įjungti ir išjungti 230 V signalu.
    • Bendri priedai su FMC3 – tie patys FMC3/3U (FMD) priedai tinka ir FMC33U0200 automatiniam jungikliui – mažesnis sandėlis.

    Kur naudojamas?

    • Pastatų įvadiniai ir skirstomieji skydai
    • Daugiabučių namų galios skydai
    • Siurblinės ir katilinės
    • Gamybos cechų linijų skydai
    • Žemės ūkio objektai – fermos, džiovyklos
    • Prekybos ir biurų pastatų grupiniai skydai
    • Variklių ir technologinės įrangos grupių atjungimas remontui

    Naudojimas pagal poreikį

    Siurblinių ir nuotekų valymo įrenginių elektrikui.
    200 A kirtiklis tinka siurblinės galios skydo įvadui, kai reikia aiškiai atjungti visas fazes prieš aptarnavimą.
    Skydų gamintojui, naudojančiam FMC33U0200.
    tos pačios srovės FMD3 kirtiklis ir FMC3 automatas turi bendrus priedus F/AX3, F/AL3L, F/SH3230R ir MROM33.
    Prekybos centrų techninei tarnybai.
    200 A grupės atjungimas leidžia remontuoti skirstomąjį skydą nenutraukiant viso pastato maitinimo.

    Praktinis panaudojimas

    Jeigu skyde reikia atskiro trifazio atjungimo taško linijai, kurios darbo srovė neviršija 200 A, tada FMD30200 įrengiamas už apsauginio automato (pvz., FMC33U0200) ir prieš remontą visos trys fazės atjungiamos viena rankena, o jo padėtis per F/AX3R perduodama į valdiklį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FMD30200 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama ir kokie priedai naudojami:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Įvadinis skydas Įvado kabelis per apsauginį automatą → FMD30200 → skirstymo šynos Visas skydas atjungiamas viena rankena Kirtiklis neapsaugo – apsaugos aparatą parinkite pagal kabelį
    Linija ar įrenginių grupė Grupės maitinimas iki 200 A per FMD30200 Grupė atskiriama remontui nepaliečiant kitų grandinių Pažymėkite atjungimo padėtį ir uždėkite įspėjamąjį ženklą
    Dispečerizuojamas objektas F/AX3R kontaktai → PLC / BMS įėjimas Kirtiklio padėtis matoma nuotoliniu būdu Kontakto pusę (kairė / dešinė) suderinkite su skydo išdėstymu
    Avarinis atjungimas Avarinis mygtukas → F/SH3230R (230 V) Kirtiklis išjungiamas nuotoliniu signalu Atkabiklio maitinimą imkite iš patikimo 230 V šaltinio
    Nuotolinis valdymas MROM33 + valdymo signalas 230 V Kirtiklis įjungiamas ir išjungiamas nuotoliniu būdu Valdymo bloką užsakykite atskirai

    Kaip parinkti FMD kirtiklio srovę ir korpusą

    Vardinė srovė / korpusas Rekomenduojamas modelis
    100 A, FMD3 korpusas FMD30100 (mažesni įvadai, pastatų skydai)
    125 A, FMD3 korpusas FMD30125 (skirstomieji skydai, nedideli įvadai)
    160 A, FMD3 korpusas FMD30160 (pastatų ir cechų įvadai)
    200 A, FMD3 korpusas FMD30200 (galios skydai, siurblinės) ← šis modelis
    225 A, FMD3 korpusas FMD30225 (tarpinis dydis tarp 200 ir 250 A)
    250 A, FMD3 korpusas FMD30250 (didžiausia FMD3 korpuso srovė)
    250 A, FMD4 korpusas FMD40250 (250 A FMD4 korpuse su FMC4 priedais)
    315 A, FMD4 korpusas FMD40315 (pastočių 0,4 kV linijos, cechų įvadai)
    400 A, FMD4 korpusas FMD40400 (didžiausia FMD4 korpuso srovė)
    400 A, FMD5 korpusas FMD50400 (400 A FMD5 korpuse su FMC5 priedais)
    500 A, FMD5 korpusas FMD50500 (pagrindiniai skirstymo skydai)
    630 A, FMD5 korpusas FMD50630 (didžiausia FMD5 korpuso srovė)
    800 A, FMD6 korpusas FMD60800 (pagrindiniai įvadai, transformatorinės)
    Taisyklė: kirtiklio vardinė srovė turi būti ne mažesnė už prieš jį esančio apsaugos aparato nominalą ir grandinės darbo srovę. Kai ta pati srovė yra dviejuose korpusuose (250 A – FMD3 arba FMD4; 400 A – FMD4 arba FMD5), mažesnis korpusas taupo vietą, o didesnis leidžia vėliau didinti srovę tame pačiame korpuse ir naudoti didesnio korpuso priedus. Kirtiklis neapsaugo – apsaugą visada užtikrina automatinis jungiklis arba saugikliai.
    Kada rinktis kitą sprendimą: kitos to paties FMD3 korpuso srovės – FMD30100, FMD30125, FMD30160, FMD30225, FMD30250; apsaugai su ta pačia srove – automatinis jungiklis FMC33U0200; modulinėms grandinėms iki 125 A – FSD3 serijos moduliniai kirtikliai (pvz., FSD34125); priedai – papildomas kontaktas F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC; signalinis kontaktas F/AL3L (kairinis); nepriklausomas atkabiklis F/SH3230R, 230 V, dešininis; distancinio valdymo blokas MROM33, 230 V.

    Pliusai

    • Trijų polių atjungimas iki 200 A viena rankena
    • Bendri FMC3/3U (FMD) priedai su FMC3 automatiniais jungikliais
    • Padėties kontaktas F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC
    • Nuotolinis išjungimas atkabikliu F/SH3230R
    • Aiškus atjungimo taškas remontui ir aptarnavimui
    • Un ~690 V, Ui 800 V, Uimp 8000 V; 2 500 elektrinių / 8 500 mechaninių ciklų
    • Nuotolinis valdymas su MROM33

    Minusai / ribojimai

    • Neapsaugo nuo perkrovos ir trumpojo jungimo – prieš kirtiklį būtinas automatinis jungiklis arba saugikliai
    • Papildomi kontaktai, atkabikliai ir valdymo blokai užsakomi atskirai
    • IP20 – montuojamas tik uždarame skyde ar spintoje; darbinė temperatūra -25…+55 °C
    • Tik trijų polių versija – N laidininkas kirtikliu neatjungiamas

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus ir patikrinus, ar nėra įtampos.
    • Kirtiklis nėra apsaugos aparatas – grandinė turi būti apsaugota automatiniu jungikliu arba saugikliais, parinktais pagal kabelį ir apkrovą.
    • Gnybtų varžtus priveržkite gamintojo nurodytu momentu ir naudokite srovę atitinkančio skerspjūvio kabelius ar šynas.
    • Prieš darbus atjungtą kirtiklį užrakinkite arba pažymėkite įspėjamuoju ženklu ir patikrinkite, ar nėra įtampos išėjimo pusėje.
    • Priedus (kontaktus, atkabiklius, valdymo blokus) montuokite tik atjungus kirtiklį ir jo grandines nuo įtampos.

    Greitas pasirinkimo gidas

    3P
    200 A
    ~690 V
    IP20
    FMD3
    Rankinis valdymas
    FMC3 priedai
    Nuotolinis valdymas
    Tinka, kai reikia:
    • atjungti trifazę grandinę ar skydą, kurio darbo srovė iki 200 A;
    • sukurti aiškų atjungimo tašką remontui ir aptarnavimui;
    • komplektuoti skydą su FMC3 automatiniais jungikliais ir bendrais priedais.
    Patikrinkite prieš naudojimą:
    • ar grandinės darbo srovė ir prieš kirtiklį esančio apsaugos aparato nominalas neviršija 200 A;
    • ar grandinė apsaugota automatiniu jungikliu arba saugikliais;
    • kokių priedų reikia: padėties kontakto, atkabiklio, distancinio valdymo bloko.
    Svarbus priminimas: FMD30200 yra kirtiklis, o ne automatinis jungiklis – jis neapsaugo nuo perkrovos ir trumpojo jungimo, o priedai užsakomi atskirai.

    DUK

    Ar FMD30200 apsaugo nuo trumpojo jungimo?
    Ne, FMD30200 neturi apsauginių atkabiklių, todėl prieš jį būtina įrengti automatinį jungiklį arba saugiklius.
    Kokia FMD30200 vardinė srovė?
    FMD30200 vardinė srovė yra 200 A, vardinė įtampa ~690 V, o kirtiklis atjungia tris polius.
    Kokie papildomi kontaktai tinka?
    Tinka F/AX3R (dešininis) arba F/AX3L (kairinis), 1NO+1NC ir signalinis kontaktas F/AL3L (kairinis).
    Ar kirtiklį galima išjungti nuotoliniu būdu?
    Taip, su nepriklausomu atkabikliu F/SH3230R, 230 V, dešininis, o įjungti ir išjungti – su distancinio valdymo bloku MROM33, 230 V.
    Kuo FMD skiriasi nuo FMC?
    FMC3 yra automatinis jungiklis su apsauga nuo viršsrovių, o FMD3 – tos pačios korpuso serijos kirtiklis be apsaugos, naudojantis bendrus priedus.
    Kiek perjungimų atlaiko kirtiklis?
    FMD3 korpuso kirtiklis atlaiko 2 500 elektrinių ir 8 500 mechaninių įjungimo / išjungimo ciklų.

    Pramoninis kirtiklis | 3P | 200A | korpusas FMD3 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD30200

    Promfactor Baltic FMD30200 – pramoninis trijų polių kirtiklis 200 A FMD3 korpuse su rankiniu valdymu, suderinamas su FMC3/3U (FMD) priedais: papildomais kontaktais, nepriklausomu atkabikliu ir distancinio valdymo bloku – įvadinių ir skirstomųjų skydų, linijų ir įrangos grupių atjungimui.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
