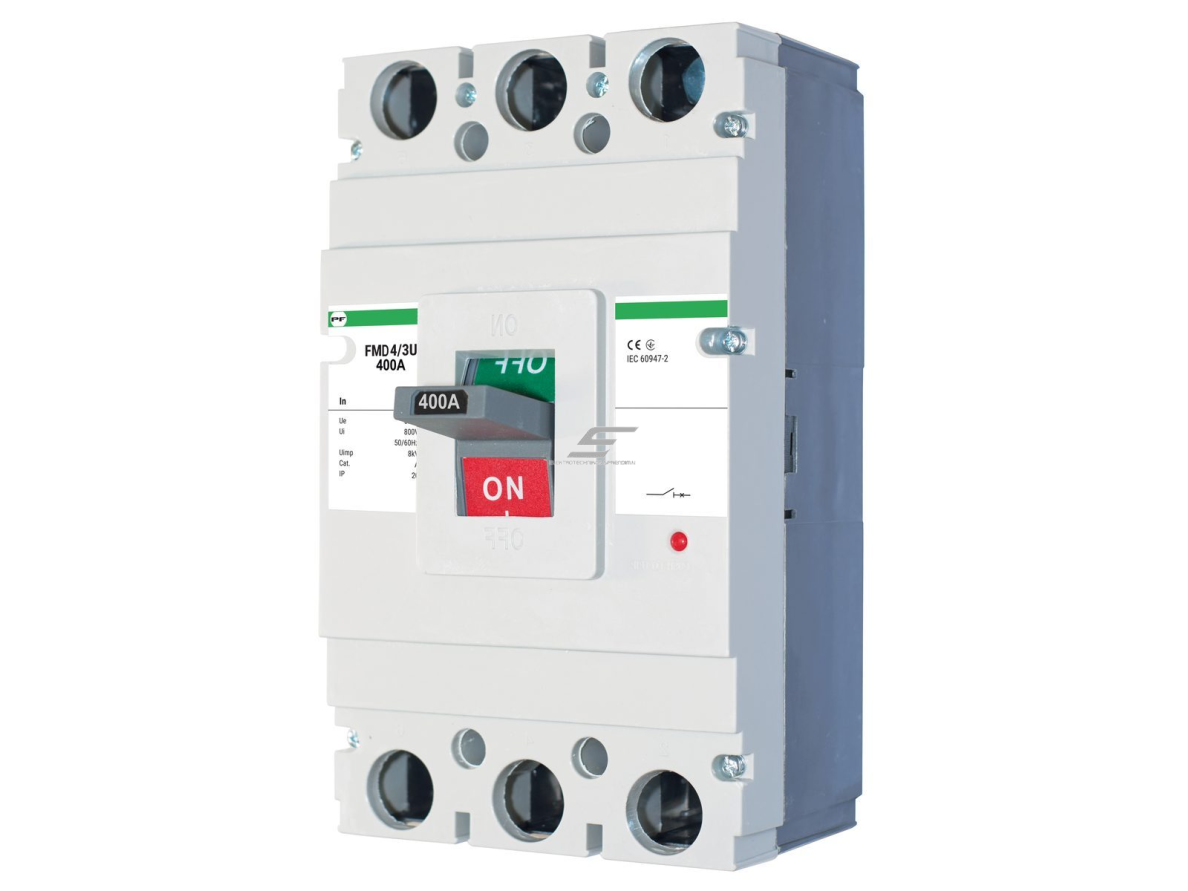

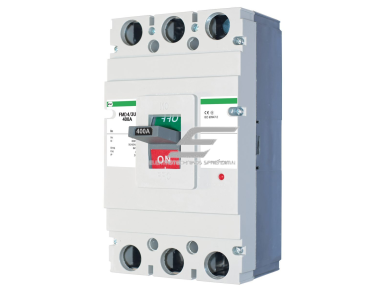

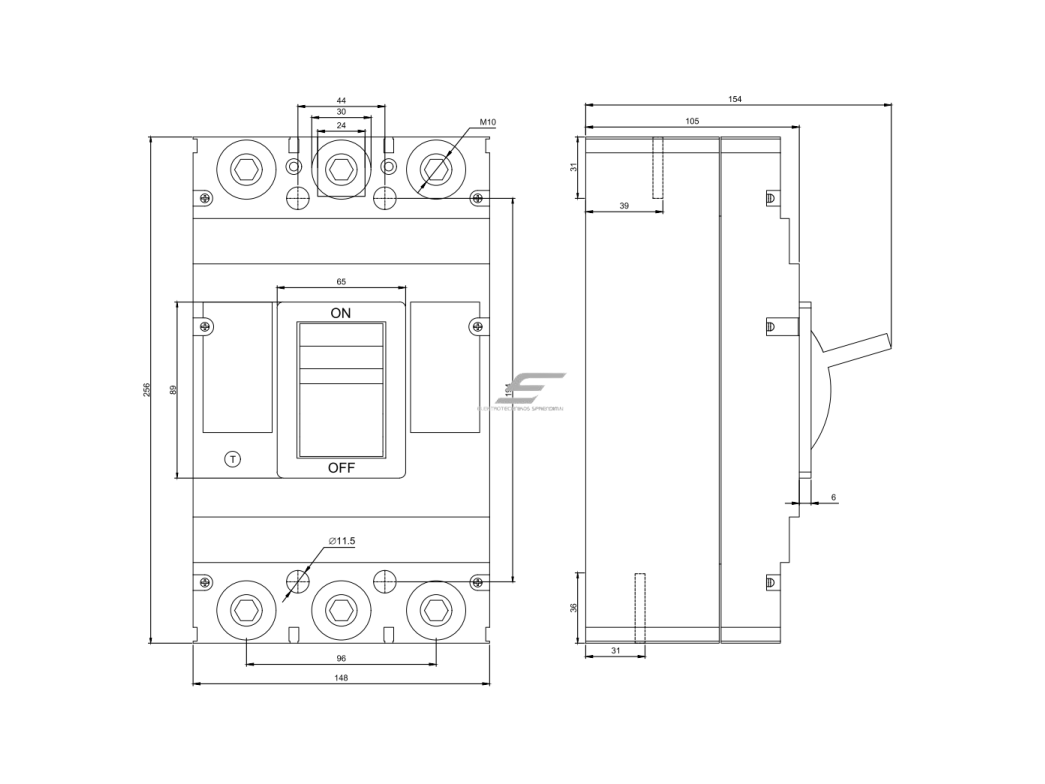

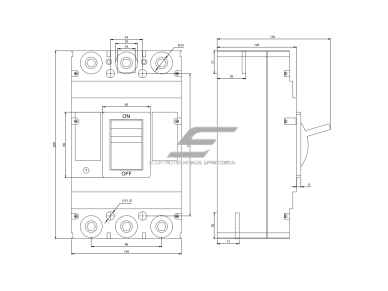

Pramoninis kirtiklis | 3P | 400A | korpusas FMD4 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD40400
Kodas: FMD40400Kaina 161.33 € su PVM( 133.33 € be PVM )FMD40400 – Promfactor Baltic pramoninis kirtiklis 3P 400 A, ~690 V, IP20, FMD4 korpuse su FMC4 priedais, skirtas saugiai atjungti skydus ir linijas.
-
Pramoninis kirtiklis | 3P | 400A | korpusas FMD4 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD40400
FMD40400 – Promfactor Baltic pramoninis trijų polių kirtiklis FMD4 korpuse, kurio vardinė srovė 400 A. Jis skirtas rankiniu būdu įjungti, išjungti ir atskirti trifazę grandinę skirstomuosiuose ir įvadiniuose skyduose. Kirtiklis neturi šiluminio ir elektromagnetinio atkabiklio – jis nesaugo nuo perkrovos ir trumpojo jungimo, todėl grandinė turi būti apsaugota prieš jį įrengtu automatiniu jungikliu arba saugikliais. Izoliacijos įtampa Ui 800 V, vardinė įtampa Un ~690 V, impulsinė įtampa Uimp 8000 V, 50/60 Hz; apsaugos laipsnis IP20, svoris 4,90 kg. Su kirtikliu suderinami Promfactor FMC4/3U (FMD) priedai: papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC; signalinis kontaktas F/AL4L (kairinis); nepriklausomas atkabiklis F/SH4230R, 230 V, dešininis; distancinio valdymo blokas MROM34, 230 V.
Pagrindinė mintis:
Kirtiklis – tai aiškus ir patikimas atjungimo taškas: viena rankena vienu metu atjungia visas tris fazes iki 400 A, todėl prieš remontą ar aptarnavimą skydas, linija ar įrenginys atskiriami nuo maitinimo. Kadangi FMD4 naudoja tuos pačius priedus kaip FMC4 automatiniai jungikliai, skyde kirtiklis ir automatas komplektuojami vienoda logika.Vardinė srovė
400 APolių skaičius
3PĮtampa
Un ~690 V, Ui 800 V, Uimp 8000 VKorpusas / apsauga
FMD4, IP20, 4,90 kgVeikimo principas
Kirtiklis FMD40400 montuojamas skyde ant montažinės plokštės; maitinimo kabeliai ar šynos prijungiami prie trijų įėjimo gnybtų, apkrovos – prie trijų išėjimo gnybtų. Prieš kirtiklį grandinėje turi būti apsauginis aparatas – automatinis jungiklis (pvz., tos pačios srovės FMC43U0400) arba saugikliai, parinkti pagal kabelio ir apkrovos parametrus.
Pasukus ar perjungus rankeną, kontaktai vienu metu sujungia arba atskiria visas tris fazes iki 400 A vardinės srovės. Padėties būseną galima perduoti valdikliui ar dispečerinei per papildomą kontaktą F/AX4R, o su distancinio valdymo bloku MROM34 kirtiklį galima įjungti ir išjungti nuotoliniu 230 V signalu; su nepriklausomu atkabikliu F/SH4230R – nuotoliniu 230 V signalu išjungti. Kirtiklis skirtas ~690 V (50/60 Hz) tinklams, izoliacijos įtampa Ui 800 V, impulsinė atsparumo įtampa Uimp 8000 V; FMD4 korpuso atsparumas – 1 500 elektrinių ir 5 000 mechaninių įjungimo / išjungimo ciklų.
Rezultatas – aiškus trifazės grandinės atjungimo taškas iki 400 A, leidžiantis saugiai atlikti remontą ar aptarnavimą, o skyde komplektuoti bendrus FMC4/FMD4 priedus.
Kuo naudingas FMD40400?
400 A trijų polių kirtiklis FMD4 korpuse su bendrais FMC4/3U (FMD) priedais – vienoda skydo komplektacija automatams ir kirtikliams, galimybė signalizuoti padėtį ir atjungti grandinę nuotoliniu būdu.Techninės specifikacijos
Prekės tipas Pramoninis kirtiklis (apkrovos jungiklis-skyriklis) Gamintojas / kodas Promfactor Baltic / FMD40400 Serija / korpusas FMD4 (FMD40250 … FMD40400) Polių skaičius 3P Vardinė srovė 400 A Brūkšninis kodas (EAN) 4772151002504 Standartas (pagal el. parduotuvės kortelę) IEC/EN 60947-2 Darbinis dažnis 50/60 Hz Izoliacijos įtampa (Ui) 800 V Vardinė įtampa (Un) ~690 V Impulsinė įtampa (Uimp) 8000 V Elektrinis atsparumas 1 500 įjungimo / išjungimo ciklų Mechaninis atsparumas 5 000 įjungimo / išjungimo ciklų Apsaugos laipsnis IP20 Darbinės aplinkos temperatūra -25…+55 °C Sandėliavimo temperatūra -25…+70 °C Svoris 4,90 kg Valdymas rankinis, rankena ant korpuso Apsauga nuo perkrovos / trumpojo jungimo nėra (būtinas apsaugos aparatas prieš kirtiklį) Papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC Signalinis kontaktas F/AL4L (kairinis) Nepriklausomas atkabiklis F/SH4230R, 230 V, dešininis Distancinio valdymo blokas MROM34, 230 V Tos pačios srovės automatinis jungiklis FMC43U0400 (FMC4/3U, 50 kA) Pagrindinės funkcijos
- Trijų polių atjungimas – viena rankena vienu metu sujungiamos ar atskiriamos visos trys fazės iki 400 A.
- Rankinis valdymas – būseną ir atjungimą montuotojas atlieka tiesiai skyde, be papildomų valdymo grandinių.
- Tinklams iki ~690 V – Ui 800 V ir Uimp 8000 V – tinka 400 V ir 690 V pramoniniams tinklams.
- Atskyrimas remontui – linija ar skydo sekcija atskiriama nuo maitinimo prieš aptarnavimą ar įrangos keitimą.
- Padėties signalizacija – papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC perduoda būseną valdikliui ar dispečerinei.
- Signalinis kontaktas – F/AL4L signalizuoja kirtiklio atjungimą atkabikliu.
- Nuotolinis išjungimas – nepriklausomas atkabiklis F/SH4230R išjungia kirtiklį 230 V signalu – tinka avariniam atjungimui.
- Nuotolinis valdymas – distancinio valdymo blokas MROM34 leidžia kirtiklį įjungti ir išjungti 230 V signalu.
- Bendri priedai su FMC4 – tie patys FMC4/3U (FMD) priedai tinka ir FMC43U0400 automatiniam jungikliui – mažesnis sandėlis.
Kur naudojamas?
- Pastatų įvadiniai skydai
- Transformatorinių pastočių 0,4 kV išeinančios linijos
- Gamybos cechų įvadai
- Prekybos ir logistikos centrų skirstomieji skydai
- Siurblinės ir vandenvalos įrenginiai
- Rezervinio maitinimo (generatoriaus) grandinės
- Grupių atjungimas planiniam remontui
Naudojimas pagal poreikį
Pastatų pagrindinių skydų montuotojui.
400 A – didžiausia FMD4 korpuso srovė, tinkanti vidutinio pastato įvadui.Automatikos inžinieriui.
su MROM34 distancinio valdymo bloku 400 A įvadą galima įjungti ir išjungti nuotoliniu būdu 230 V signalu.Skydų gamintojui, kuriam svarbūs matmenys.
FMD40400 pasiekia 400 A mažesniame FMD4 korpuse nei FMD50400.Praktinis panaudojimas
Jeigu skyde reikia atskiro trifazio atjungimo taško linijai, kurios darbo srovė neviršija 400 A, tada FMD40400 įrengiamas už apsauginio automato (pvz., FMC43U0400) ir prieš remontą visos trys fazės atjungiamos viena rankena, o jo padėtis per F/AX4R perduodama į valdiklį.Pritaikymo gidas: kaip naudojamas praktikoje
FMD40400 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama ir kokie priedai naudojami:
Objektas Kas prijungiama Rezultatas Montuotojo pastaba Įvadinis skydas Įvado kabelis per apsauginį automatą → FMD40400 → skirstymo šynos Visas skydas atjungiamas viena rankena Kirtiklis neapsaugo – apsaugos aparatą parinkite pagal kabelį Linija ar įrenginių grupė Grupės maitinimas iki 400 A per FMD40400 Grupė atskiriama remontui nepaliečiant kitų grandinių Pažymėkite atjungimo padėtį ir uždėkite įspėjamąjį ženklą Dispečerizuojamas objektas F/AX4R kontaktai → PLC / BMS įėjimas Kirtiklio padėtis matoma nuotoliniu būdu Kontakto pusę (kairė / dešinė) suderinkite su skydo išdėstymu Avarinis atjungimas Avarinis mygtukas → F/SH4230R (230 V) Kirtiklis išjungiamas nuotoliniu signalu Atkabiklio maitinimą imkite iš patikimo 230 V šaltinio Nuotolinis valdymas MROM34 + valdymo signalas 230 V Kirtiklis įjungiamas ir išjungiamas nuotoliniu būdu Valdymo bloką užsakykite atskirai Kaip parinkti FMD kirtiklio srovę ir korpusą
Vardinė srovė / korpusas Rekomenduojamas modelis 100 A, FMD3 korpusas FMD30100 (mažesni įvadai, pastatų skydai) 125 A, FMD3 korpusas FMD30125 (skirstomieji skydai, nedideli įvadai) 160 A, FMD3 korpusas FMD30160 (pastatų ir cechų įvadai) 200 A, FMD3 korpusas FMD30200 (galios skydai, siurblinės) 225 A, FMD3 korpusas FMD30225 (tarpinis dydis tarp 200 ir 250 A) 250 A, FMD3 korpusas FMD30250 (didžiausia FMD3 korpuso srovė) 250 A, FMD4 korpusas FMD40250 (250 A FMD4 korpuse su FMC4 priedais) 315 A, FMD4 korpusas FMD40315 (pastočių 0,4 kV linijos, cechų įvadai) 400 A, FMD4 korpusas FMD40400 (didžiausia FMD4 korpuso srovė) ← šis modelis 400 A, FMD5 korpusas FMD50400 (400 A FMD5 korpuse su FMC5 priedais) 500 A, FMD5 korpusas FMD50500 (pagrindiniai skirstymo skydai) 630 A, FMD5 korpusas FMD50630 (didžiausia FMD5 korpuso srovė) 800 A, FMD6 korpusas FMD60800 (pagrindiniai įvadai, transformatorinės) Taisyklė: kirtiklio vardinė srovė turi būti ne mažesnė už prieš jį esančio apsaugos aparato nominalą ir grandinės darbo srovę. Kai ta pati srovė yra dviejuose korpusuose (250 A – FMD3 arba FMD4; 400 A – FMD4 arba FMD5), mažesnis korpusas taupo vietą, o didesnis leidžia vėliau didinti srovę tame pačiame korpuse ir naudoti didesnio korpuso priedus. Kirtiklis neapsaugo – apsaugą visada užtikrina automatinis jungiklis arba saugikliai.Kada rinktis kitą sprendimą: kitos to paties FMD4 korpuso srovės – FMD40250, FMD40315; apsaugai su ta pačia srove – automatinis jungiklis FMC43U0400; modulinėms grandinėms iki 125 A – FSD3 serijos moduliniai kirtikliai (pvz., FSD34125); priedai – papildomas kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC; signalinis kontaktas F/AL4L (kairinis); nepriklausomas atkabiklis F/SH4230R, 230 V, dešininis; distancinio valdymo blokas MROM34, 230 V.Pliusai
- Trijų polių atjungimas iki 400 A viena rankena
- Bendri FMC4/3U (FMD) priedai su FMC4 automatiniais jungikliais
- Padėties kontaktas F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC
- Nuotolinis išjungimas atkabikliu F/SH4230R
- Aiškus atjungimo taškas remontui ir aptarnavimui
- Un ~690 V, Ui 800 V, Uimp 8000 V; 1 500 elektrinių / 5 000 mechaninių ciklų
- Nuotolinis valdymas su MROM34
Minusai / ribojimai
- Neapsaugo nuo perkrovos ir trumpojo jungimo – prieš kirtiklį būtinas automatinis jungiklis arba saugikliai
- Papildomi kontaktai, atkabikliai ir valdymo blokai užsakomi atskirai
- IP20 – montuojamas tik uždarame skyde ar spintoje; darbinė temperatūra -25…+55 °C
- 400 A – didžiausia FMD4 korpuso srovė; didesnei srovei rinkitės FMD5 korpusą
- Tik trijų polių versija – N laidininkas kirtikliu neatjungiamas
Saugos ir montavimo pastabos
- Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus ir patikrinus, ar nėra įtampos.
- Kirtiklis nėra apsaugos aparatas – grandinė turi būti apsaugota automatiniu jungikliu arba saugikliais, parinktais pagal kabelį ir apkrovą.
- Gnybtų varžtus priveržkite gamintojo nurodytu momentu ir naudokite srovę atitinkančio skerspjūvio kabelius ar šynas.
- Prieš darbus atjungtą kirtiklį užrakinkite arba pažymėkite įspėjamuoju ženklu ir patikrinkite, ar nėra įtampos išėjimo pusėje.
- Priedus (kontaktus, atkabiklius, valdymo blokus) montuokite tik atjungus kirtiklį ir jo grandines nuo įtampos.
Greitas pasirinkimo gidas
3P400 A~690 VIP20FMD4Rankinis valdymasFMC4 priedaiNuotolinis valdymasTinka, kai reikia:- atjungti trifazę grandinę ar skydą, kurio darbo srovė iki 400 A;
- sukurti aiškų atjungimo tašką remontui ir aptarnavimui;
- komplektuoti skydą su FMC4 automatiniais jungikliais ir bendrais priedais.
Patikrinkite prieš naudojimą:- ar grandinės darbo srovė ir prieš kirtiklį esančio apsaugos aparato nominalas neviršija 400 A;
- ar grandinė apsaugota automatiniu jungikliu arba saugikliais;
- kokių priedų reikia: padėties kontakto, atkabiklio, distancinio valdymo bloko.
Svarbus priminimas: FMD40400 yra kirtiklis, o ne automatinis jungiklis – jis neapsaugo nuo perkrovos ir trumpojo jungimo, o priedai užsakomi atskirai.DUK
Ar FMD40400 apsaugo nuo trumpojo jungimo?
Ne, FMD40400 neturi apsauginių atkabiklių, todėl prieš jį būtina įrengti automatinį jungiklį arba saugiklius.Kokia FMD40400 vardinė srovė?
FMD40400 vardinė srovė yra 400 A, vardinė įtampa ~690 V, o kirtiklis atjungia tris polius.Kokie papildomi kontaktai tinka?
Tinka F/AX4R (dešininis) arba F/AX4L (kairinis), 1NO+1NC ir signalinis kontaktas F/AL4L (kairinis).Ar kirtiklį galima išjungti nuotoliniu būdu?
Taip, su nepriklausomu atkabikliu F/SH4230R, 230 V, dešininis, o įjungti ir išjungti – su distancinio valdymo bloku MROM34, 230 V.Kuo FMD skiriasi nuo FMC?
FMC4 yra automatinis jungiklis su apsauga nuo viršsrovių, o FMD4 – tos pačios korpuso serijos kirtiklis be apsaugos, naudojantis bendrus priedus.Kiek perjungimų atlaiko kirtiklis?
FMD4 korpuso kirtiklis atlaiko 1 500 elektrinių ir 5 000 mechaninių įjungimo / išjungimo ciklų.Pramoninis kirtiklis | 3P | 400A | korpusas FMD4 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD40400
Promfactor Baltic FMD40400 – pramoninis trijų polių kirtiklis 400 A FMD4 korpuse su rankiniu valdymu, suderinamas su FMC4/3U (FMD) priedais: papildomais kontaktais, nepriklausomu atkabikliu ir distancinio valdymo bloku – įvadinių ir skirstomųjų skydų, linijų ir įrangos grupių atjungimui.
Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.GamintojasCE ženklinimas – ką tai reiškia pirkėjui?
CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.
Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.Ką užtikrina CE ženklinimas?
- Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
- Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
- Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
- Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
- Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.
Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.Svarbu žinoti
CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.
Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.
Pirkėjui naudinga, nes:
- produktas atitinka jam taikomus ES normatyvus;
- gaminys tinkamas naudoti pagal nurodytą paskirtį;
- mažesnė neatitikties ar nesaugaus naudojimo rizika;
- tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.
Trumpai
CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
