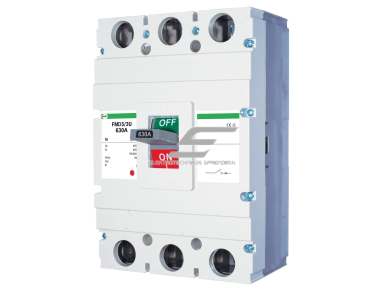

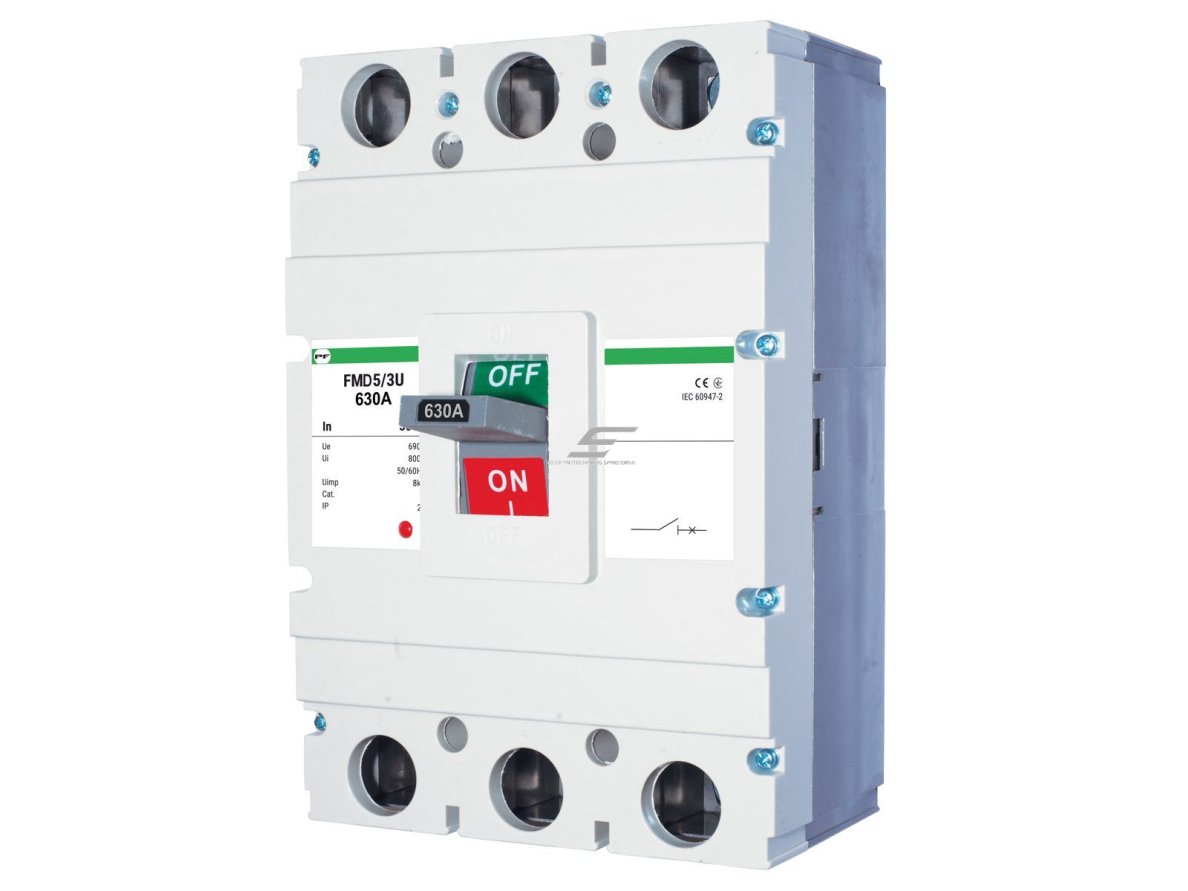

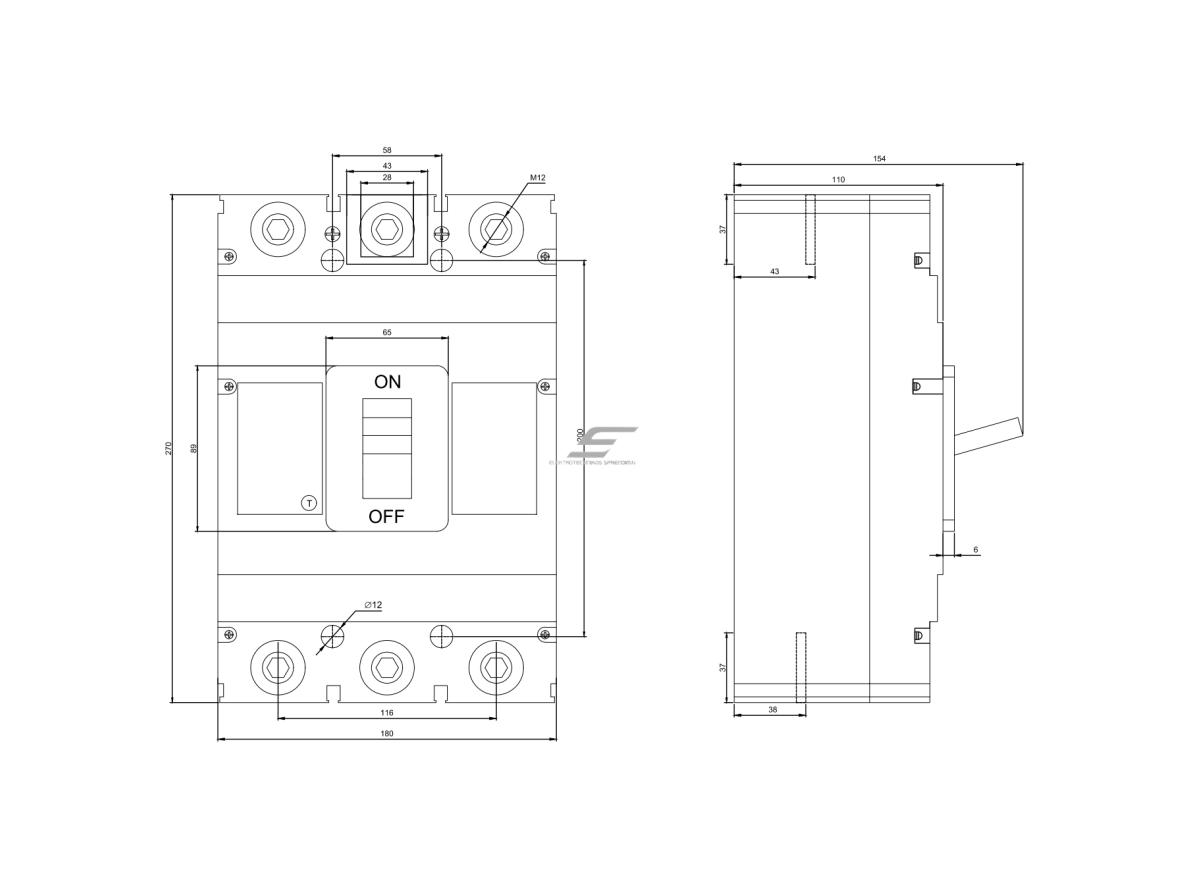

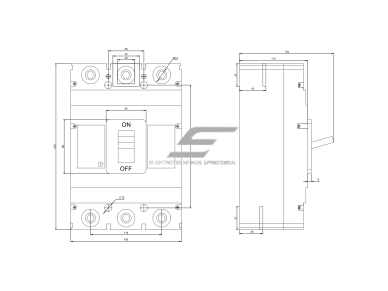

  • Pramoninis kirtiklis | 3P | 630A | korpusas FMD5 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD50630

    Kodas: FMD50630
    Barkodas: 4772151002535

    FMD50630 – Promfactor Baltic pramoninis kirtiklis 3P 630 A, ~690 V, IP20, FMD5 korpuse su FMC5 priedais, skirtas saugiai atjungti skydus ir linijas.

  • Pramoninis kirtiklis | 3P | 630A | korpusas FMD5 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD50630

    FMD50630 – Promfactor Baltic pramoninis trijų polių kirtiklis FMD5 korpuse, kurio vardinė srovė 630 A. Jis skirtas rankiniu būdu įjungti, išjungti ir atskirti trifazę grandinę skirstomuosiuose ir įvadiniuose skyduose. Kirtiklis neturi šiluminio ir elektromagnetinio atkabiklio – jis nesaugo nuo perkrovos ir trumpojo jungimo, todėl grandinė turi būti apsaugota prieš jį įrengtu automatiniu jungikliu arba saugikliais. Izoliacijos įtampa Ui 800 V, vardinė įtampa Un ~690 V, impulsinė įtampa Uimp 8000 V, 50/60 Hz; apsaugos laipsnis IP20, svoris 6,70 kg. Su kirtikliu suderinami Promfactor FMC5/3U (FMD) priedai: papildomas kontaktas F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC; nepriklausomas atkabiklis F/SH5230R, 230 V, dešininis.

    Pagrindinė mintis:
    Kirtiklis – tai aiškus ir patikimas atjungimo taškas: viena rankena vienu metu atjungia visas tris fazes iki 630 A, todėl prieš remontą ar aptarnavimą skydas, linija ar įrenginys atskiriami nuo maitinimo. Kadangi FMD5 naudoja tuos pačius priedus kaip FMC5 automatiniai jungikliai, skyde kirtiklis ir automatas komplektuojami vienoda logika.
    Vardinė srovė
    630 A
    Polių skaičius
    3P
    Įtampa
    Un ~690 V, Ui 800 V, Uimp 8000 V
    Korpusas / apsauga
    FMD5, IP20, 6,70 kg

    Veikimo principas

    Kirtiklis FMD50630 montuojamas skyde ant montažinės plokštės; maitinimo kabeliai ar šynos prijungiami prie trijų įėjimo gnybtų, apkrovos – prie trijų išėjimo gnybtų. Prieš kirtiklį grandinėje turi būti apsauginis aparatas – automatinis jungiklis (pvz., tos pačios srovės FMC53U0630) arba saugikliai, parinkti pagal kabelio ir apkrovos parametrus.

    Pasukus ar perjungus rankeną, kontaktai vienu metu sujungia arba atskiria visas tris fazes iki 630 A vardinės srovės. Padėties būseną galima perduoti valdikliui ar dispečerinei per papildomą kontaktą F/AX5R, o su nepriklausomu atkabikliu F/SH5230R – nuotoliniu 230 V signalu išjungti. Kirtiklis skirtas ~690 V (50/60 Hz) tinklams, izoliacijos įtampa Ui 800 V, impulsinė atsparumo įtampa Uimp 8000 V; FMD5 korpuso atsparumas – 1 000 elektrinių ir 4 000 mechaninių įjungimo / išjungimo ciklų.

    Rezultatas – aiškus trifazės grandinės atjungimo taškas iki 630 A, leidžiantis saugiai atlikti remontą ar aptarnavimą, o skyde komplektuoti bendrus FMC5/FMD5 priedus.

    Kuo naudingas FMD50630?
    630 A trijų polių kirtiklis FMD5 korpuse su bendrais FMC5/3U (FMD) priedais – vienoda skydo komplektacija automatams ir kirtikliams, galimybė signalizuoti padėtį ir atjungti grandinę nuotoliniu būdu.

    Techninės specifikacijos

    Prekės tipas Pramoninis kirtiklis (apkrovos jungiklis-skyriklis)
    Gamintojas / kodas Promfactor Baltic / FMD50630
    Serija / korpusas FMD5 (FMD50400 … FMD50630)
    Polių skaičius 3P
    Vardinė srovė 630 A
    Brūkšninis kodas (EAN) 4772151002535
    Standartas (pagal el. parduotuvės kortelę) IEC/EN 60947-2
    Darbinis dažnis 50/60 Hz
    Izoliacijos įtampa (Ui) 800 V
    Vardinė įtampa (Un) ~690 V
    Impulsinė įtampa (Uimp) 8000 V
    Elektrinis atsparumas 1 000 įjungimo / išjungimo ciklų
    Mechaninis atsparumas 4 000 įjungimo / išjungimo ciklų
    Apsaugos laipsnis IP20
    Darbinės aplinkos temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Svoris 6,70 kg
    Valdymas rankinis, rankena ant korpuso
    Apsauga nuo perkrovos / trumpojo jungimo nėra (būtinas apsaugos aparatas prieš kirtiklį)
    Papildomas kontaktas F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC
    Nepriklausomas atkabiklis F/SH5230R, 230 V, dešininis
    Tos pačios srovės automatinis jungiklis FMC53U0630 (FMC5/3U, 50 kA)

    Pagrindinės funkcijos

    • Trijų polių atjungimas – viena rankena vienu metu sujungiamos ar atskiriamos visos trys fazės iki 630 A.
    • Rankinis valdymas – būseną ir atjungimą montuotojas atlieka tiesiai skyde, be papildomų valdymo grandinių.
    • Tinklams iki ~690 V – Ui 800 V ir Uimp 8000 V – tinka 400 V ir 690 V pramoniniams tinklams.
    • Atskyrimas remontui – linija ar skydo sekcija atskiriama nuo maitinimo prieš aptarnavimą ar įrangos keitimą.
    • Padėties signalizacija – papildomas kontaktas F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC perduoda būseną valdikliui ar dispečerinei.
    • Nuotolinis išjungimas – nepriklausomas atkabiklis F/SH5230R išjungia kirtiklį 230 V signalu – tinka avariniam atjungimui.
    • Bendri priedai su FMC5 – tie patys FMC5/3U (FMD) priedai tinka ir FMC53U0630 automatiniam jungikliui – mažesnis sandėlis.

    Kur naudojamas?

    • Pagrindiniai skirstymo skydai
    • Transformatorinių pastočių 0,4 kV įvadai ir linijos
    • Didelių pastatų įvadiniai skydai
    • Pramonės įmonių galios skydai
    • Logistikos ir sandėlių centrai
    • Rezervinio maitinimo (generatoriaus) grandinės
    • Kompensavimo įrenginių grandinės

    Naudojimas pagal poreikį

    Transformatorinių pastočių montuotojui.
    630 A kirtiklis tinka 0,4 kV pusės įvadui ar išeinančioms galios linijoms.
    Didelių pastatų pagrindinių skydų gamintojui.
    630 A – didžiausia FMD5 korpuso srovė, kuri apima daugumą vidutinių pastatų įvadų.
    Generatorių ir rezervinio maitinimo sistemų montuotojui.
    630 A grandinę galima atjungti nuotoliniu 230 V signalu per F/SH5230R atkabiklį.

    Praktinis panaudojimas

    Jeigu skyde reikia atskiro trifazio atjungimo taško linijai, kurios darbo srovė neviršija 630 A, tada FMD50630 įrengiamas už apsauginio automato (pvz., FMC53U0630) ir prieš remontą visos trys fazės atjungiamos viena rankena, o jo padėtis per F/AX5R perduodama į valdiklį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FMD50630 pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama ir kokie priedai naudojami:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Įvadinis skydas Įvado kabelis per apsauginį automatą → FMD50630 → skirstymo šynos Visas skydas atjungiamas viena rankena Kirtiklis neapsaugo – apsaugos aparatą parinkite pagal kabelį
    Linija ar įrenginių grupė Grupės maitinimas iki 630 A per FMD50630 Grupė atskiriama remontui nepaliečiant kitų grandinių Pažymėkite atjungimo padėtį ir uždėkite įspėjamąjį ženklą
    Dispečerizuojamas objektas F/AX5R kontaktai → PLC / BMS įėjimas Kirtiklio padėtis matoma nuotoliniu būdu Kontakto pusę (kairė / dešinė) suderinkite su skydo išdėstymu
    Avarinis atjungimas Avarinis mygtukas → F/SH5230R (230 V) Kirtiklis išjungiamas nuotoliniu signalu Atkabiklio maitinimą imkite iš patikimo 230 V šaltinio

    Kaip parinkti FMD kirtiklio srovę ir korpusą

    Vardinė srovė / korpusas Rekomenduojamas modelis
    100 A, FMD3 korpusas FMD30100 (mažesni įvadai, pastatų skydai)
    125 A, FMD3 korpusas FMD30125 (skirstomieji skydai, nedideli įvadai)
    160 A, FMD3 korpusas FMD30160 (pastatų ir cechų įvadai)
    200 A, FMD3 korpusas FMD30200 (galios skydai, siurblinės)
    225 A, FMD3 korpusas FMD30225 (tarpinis dydis tarp 200 ir 250 A)
    250 A, FMD3 korpusas FMD30250 (didžiausia FMD3 korpuso srovė)
    250 A, FMD4 korpusas FMD40250 (250 A FMD4 korpuse su FMC4 priedais)
    315 A, FMD4 korpusas FMD40315 (pastočių 0,4 kV linijos, cechų įvadai)
    400 A, FMD4 korpusas FMD40400 (didžiausia FMD4 korpuso srovė)
    400 A, FMD5 korpusas FMD50400 (400 A FMD5 korpuse su FMC5 priedais)
    500 A, FMD5 korpusas FMD50500 (pagrindiniai skirstymo skydai)
    630 A, FMD5 korpusas FMD50630 (didžiausia FMD5 korpuso srovė) ← šis modelis
    800 A, FMD6 korpusas FMD60800 (pagrindiniai įvadai, transformatorinės)
    Taisyklė: kirtiklio vardinė srovė turi būti ne mažesnė už prieš jį esančio apsaugos aparato nominalą ir grandinės darbo srovę. Kai ta pati srovė yra dviejuose korpusuose (250 A – FMD3 arba FMD4; 400 A – FMD4 arba FMD5), mažesnis korpusas taupo vietą, o didesnis leidžia vėliau didinti srovę tame pačiame korpuse ir naudoti didesnio korpuso priedus. Kirtiklis neapsaugo – apsaugą visada užtikrina automatinis jungiklis arba saugikliai.
    Kada rinktis kitą sprendimą: kitos to paties FMD5 korpuso srovės – FMD50400, FMD50500; apsaugai su ta pačia srove – automatinis jungiklis FMC53U0630; modulinėms grandinėms iki 125 A – FSD3 serijos moduliniai kirtikliai (pvz., FSD34125); priedai – papildomas kontaktas F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC; nepriklausomas atkabiklis F/SH5230R, 230 V, dešininis.

    Pliusai

    • Trijų polių atjungimas iki 630 A viena rankena
    • Bendri FMC5/3U (FMD) priedai su FMC5 automatiniais jungikliais
    • Padėties kontaktas F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC
    • Nuotolinis išjungimas atkabikliu F/SH5230R
    • Aiškus atjungimo taškas remontui ir aptarnavimui
    • Un ~690 V, Ui 800 V, Uimp 8000 V; 1 000 elektrinių / 4 000 mechaninių ciklų

    Minusai / ribojimai

    • Neapsaugo nuo perkrovos ir trumpojo jungimo – prieš kirtiklį būtinas automatinis jungiklis arba saugikliai
    • Papildomi kontaktai, atkabikliai ir valdymo blokai užsakomi atskirai
    • IP20 – montuojamas tik uždarame skyde ar spintoje; darbinė temperatūra -25…+55 °C
    • FMD5 korpusui kainoraštyje nėra distancinio valdymo bloko – nuotoliniam valdymui rinkitės FMD4 (MROM34) arba FMD3 (MROM33)
    • FMD5 korpusui kainoraštyje nėra atskiro signalinio kontakto – būsenai naudokite F/AX5R

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus ir patikrinus, ar nėra įtampos.
    • Kirtiklis nėra apsaugos aparatas – grandinė turi būti apsaugota automatiniu jungikliu arba saugikliais, parinktais pagal kabelį ir apkrovą.
    • Gnybtų varžtus priveržkite gamintojo nurodytu momentu ir naudokite srovę atitinkančio skerspjūvio kabelius ar šynas.
    • Prieš darbus atjungtą kirtiklį užrakinkite arba pažymėkite įspėjamuoju ženklu ir patikrinkite, ar nėra įtampos išėjimo pusėje.
    • Priedus (kontaktus, atkabiklius, valdymo blokus) montuokite tik atjungus kirtiklį ir jo grandines nuo įtampos.

    Greitas pasirinkimo gidas

    3P
    630 A
    ~690 V
    IP20
    FMD5
    Rankinis valdymas
    FMC5 priedai
    Tinka, kai reikia:
    • atjungti trifazę grandinę ar skydą, kurio darbo srovė iki 630 A;
    • sukurti aiškų atjungimo tašką remontui ir aptarnavimui;
    • komplektuoti skydą su FMC5 automatiniais jungikliais ir bendrais priedais.
    Patikrinkite prieš naudojimą:
    • ar grandinės darbo srovė ir prieš kirtiklį esančio apsaugos aparato nominalas neviršija 630 A;
    • ar grandinė apsaugota automatiniu jungikliu arba saugikliais;
    • kokių priedų reikia: padėties kontakto, atkabiklio.
    Svarbus priminimas: FMD50630 yra kirtiklis, o ne automatinis jungiklis – jis neapsaugo nuo perkrovos ir trumpojo jungimo, o priedai užsakomi atskirai.

    DUK

    Ar FMD50630 apsaugo nuo trumpojo jungimo?
    Ne, FMD50630 neturi apsauginių atkabiklių, todėl prieš jį būtina įrengti automatinį jungiklį arba saugiklius.
    Kokia FMD50630 vardinė srovė?
    FMD50630 vardinė srovė yra 630 A, vardinė įtampa ~690 V, o kirtiklis atjungia tris polius.
    Kokie papildomi kontaktai tinka?
    Tinka F/AX5R (dešininis) arba F/AX5L (kairinis), 1NO+1NC.
    Ar kirtiklį galima išjungti nuotoliniu būdu?
    Taip, su nepriklausomu atkabikliu F/SH5230R, 230 V, dešininis.
    Kuo FMD skiriasi nuo FMC?
    FMC5 yra automatinis jungiklis su apsauga nuo viršsrovių, o FMD5 – tos pačios korpuso serijos kirtiklis be apsaugos, naudojantis bendrus priedus.
    Kiek perjungimų atlaiko kirtiklis?
    FMD5 korpuso kirtiklis atlaiko 1 000 elektrinių ir 4 000 mechaninių įjungimo / išjungimo ciklų.

    Pramoninis kirtiklis | 3P | 630A | korpusas FMD5 | ~690 V | IP20 | rankinis valdymas | Promfactor Baltic | FMD50630

    Promfactor Baltic FMD50630 – pramoninis trijų polių kirtiklis 630 A FMD5 korpuse su rankiniu valdymu, suderinamas su FMC5/3U (FMD) priedais: papildomais kontaktais, nepriklausomu atkabikliu – įvadinių ir skirstomųjų skydų, linijų ir įrangos grupių atjungimui.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
