NYM-J (KH05VV-U) kabeliai | 2–5 gyslos | 1,5–10 mm² | parinkimo gidas
Baltas varinis kabelis fiksuotai elektros instaliacijai pastatų viduje – apšvietimo, kištukinių lizdų, trifazėms ir skydelių linijoms. Žemiau – asortimento matrica, skerspjūvio parinkimas pagal srovę ir ilgį, NYM ir CYKY palyginimas.
2–5
gyslos: L, N, PE, L1–L3
1,5–10 mm²
vario gyslos skerspjūvis

Klausia Kibirkštis – jaunas elektrikas, nebijantis klausti. Atsako Fazė – patyręs inžinierius.
Pagrindinė mintis:
NYM-J – standartinis kabelis vidaus instaliacijai: sienose, po tinku, vamzdžiuose ir kabelių kanaluose. Gyslos vientisos (1 klasės), todėl kabelis gerai laiko formą ir patikimai prisijungia prie gnybtų. Lauke ir žemėje rinkitės CYKY-L. Tinkamą kabelį nulemia gyslų skaičius (vienfazė ar trifazė sistema), skerspjūvis (apkrova ir montavimo būdas) ir ilgis (įtampos kritimas).
Greitas pasirinkimas pagal situaciją
|
Situacija |
Dažniausias pasirinkimas |
Žiūrėti |
|
Apšvietimo grandinė, 230 V |
3×1,5 mm² (L, N, PE) |
3×1,5 |
|
Kištukinių lizdų grandinė, 230 V |
3×2,5 mm² |
3×2,5 |
|
Vandens šildytuvas ar kita galingesnė vienfazė linija |
3×4 arba 3×6 mm² – pagal galią ir ilgį |
3×4 · 3×6 |
|
Trifazis variklis, siurblys, kompresorius (be N) |
4×1,5 / 4×2,5 / 4×4 mm² |
4×1,5 · 4×2,5 · 4×4 |
|
Trifazė viryklė, trifazis lizdas 16 A |
5×2,5 mm² |
5×2,5 |
|
Dirbtuvės, garažo trifazė linija |
5×4 / 5×6 mm² – ilgesnei linijai didesnis skerspjūvis |
5×4 · 5×6 |
|
Buto ar namo skydelio maitinimas, trifazis |
5×10 mm² – pagal įvado apsaugą ir projektą |
5×10 |
|
Valdymo, signalizacijos grandinė be PE |
2×1,5 mm² |
2×1,5 |
⚠ Patikrinkite: lentelė – dažniausi atvejai. Galutinį skerspjūvį nulemia apkrovos srovė, montavimo būdas ir linijos ilgis – žr. lenteles žemiau.
Visas asortimentas vienoje matricoje
Spauskite dydį – atsidarys prekės kortelė. Visi dydžiai parduodami metrais.
|
Gyslos \ mm² |
1,5 |
2,5 |
4 |
6 |
10 |
Paskirtis |
|
2 gyslos |
2×1,5 |
2×2,5 |
2×4 |
– |
– |
Be PE – tik specialioms grandinėms |
|
3 gyslos |
3×1,5 |
3×2,5 |
3×4 |
3×6 |
– |
230 V: L, N, PE |
|
4 gyslos |
4×1,5 |
4×2,5 |
4×4 |
4×6 |
4×10 |
400 V be N: L1, L2, L3, PE |
|
5 gyslos |
5×1,5 |
5×2,5 |
5×4 |
5×6 |
5×10 |
400 V: L1, L2, L3, N, PE |
Žalias langelis – yra asortimente. Reikia kito dydžio ar objektinio kiekio? Parašykite – pateiksime pasiūlymą.
Kiek gyslų reikia: 2, 3, 4 ar 5?
3 gyslos – vienfazė 230 V
Fazė L, neutralė N ir apsauginis PE. Standartas apšvietimui, lizdams ir vienfaziams prietaisams.
5 gyslos – trifazė 400 V
L1, L2, L3, N ir PE. Tinka ir trifaziams, ir mišriems vartotojams.
4 gyslos – trifazė be N
L1, L2, L3 ir PE. Tik trifaziams varikliams, kuriems neutralės nereikia.
2 gyslos – be PE
Tik L ir N. Netinka kištukiniams lizdams ir I klasės prietaisams – tik specialioms ar valdymo grandinėms.
KibirkštisIš trifazės linijos norėsiu maitinti ir vienfazį prietaisą. Užteks 4 gyslų?
FazėNe. Vienfaziam vartotojui reikia neutralės, todėl imk 5 gyslų NYM-J. 4 gyslos – tik grynai trifaziam varikliui.
Skerspjūvis pagal apkrovos srovę ir galią
Orientacinė ilgalaikė leistina srovė Iz variniam PVC izoliacijos kabeliui pagal IEC 60364-5-52, esant +30 °C aplinkos temperatūrai ir vienai grandinei. B2 – kabelis vamzdyje ant sienos, C – kabelis tvirtinamas tiesiai ant sienos ar lubų.
|
mm² |
B2, 230 V (2 apkr. gyslos) |
B2, 400 V (3 apkr. gyslos) |
C, 230 V |
C, 400 V |
Dažnas automatas* |
Galia 230 V** |
Galia 400 V** |
|
1,5 |
16,5 A |
15 A |
19,5 A |
17,5 A |
10 A |
2,3 kW |
6,9 kW |
|
2,5 |
23 A |
20 A |
27 A |
24 A |
16 A |
3,7 kW |
11,1 kW |
|
4 |
30 A |
27 A |
36 A |
32 A |
20 A–25 A |
4,6–5,8 kW |
13,9–17,3 kW |
|
6 |
38 A |
34 A |
46 A |
41 A |
32 A |
7,4 kW |
22,2 kW |
|
10 |
52 A |
46 A |
63 A |
57 A |
40 A |
9,2 kW |
27,7 kW |
⚠ Svarbu: * automatas parenkamas pagal taisyklę IB ≤ In ≤ Iz. Kabeliai pluošte, šilumos izoliacijoje ar aukštesnėje temperatūroje turi mažesnę leistiną srovę. Lentelė nepakeičia elektros projekto.
** Galia, kurią leidžia dažnas automatas, esant cos φ = 1: vienfazei P = 230 V × I, trifazei P = √3 × 400 V × I. Varikliams cos φ dažniausiai 0,8–0,9.
Ilgis ir įtampos kritimas
Orientacinis didžiausias linijos ilgis, kai įtampos kritimas neviršija 3 %, esant apkrovai, lygiai dažno automato srovei (varis, +70 °C, cos φ ≈ 1).
|
mm² |
Apkrova |
230 V vienfazė – iki |
400 V trifazė – iki |
|
1,5 |
10 A |
≈ 25 m |
≈ 45 m |
|
2,5 |
16 A |
≈ 25 m |
≈ 50 m |
|
4 |
20 A |
≈ 30 m |
≈ 60 m |
|
6 |
32 A |
≈ 30 m |
≈ 60 m |
|
10 |
40 A |
≈ 40 m |
≈ 75 m |
Pavyzdys: lizdų linija 3×2,5 mm², 30 m, 16 A → ΔU ≈ 2 × 30 × 16 × 0,0225 / 2,5 ≈ 8,6 V (≈ 3,8 %) – daugiau nei 3 %. Su 3×4 mm² – ≈ 5,4 V (≈ 2,3 %).
Vienfazei ΔU = 2·L·I·ρ / S, trifazei ΔU = √3·L·I·ρ / S; ρ ≈ 0,0225 Ω·mm²/m.
NYM-J ar kitas kabelis?
|
Kabelis |
Kada rinktis |
Ribojimas |
|
NYM-J / KH05VV-U (ši grupė) |
Vidaus instaliacija gyvenamosiose, biuro ir komercinėse patalpose |
Netinka kloti tiesiai į žemę ir lauke be apsaugos |
|
CYKY-L |
Lauke, žemėje su apsauga, techninėse patalpose |
Juodas, standesnis, sunkiau montuoti po tinku |
|
NHXMH-J |
Viešieji pastatai, evakuacijos keliai, kur reikalaujama behalogeninių kabelių |
Brangesnis už PVC kabelius |
|
H07V-K |
Viengysliai lankstūs laidai skydų montavimui ir vamzdžiams |
Be bendro apvalkalo – tik vamzdyje ar skyde |
Konstrukcija ir bendrieji duomenys
|
Prekės tipas |
Varinis instaliacinis kabelis NYM-J (AB „Lietkabelis“ žymėjimas KH05VV-U) |
|
Gyslos |
Vientisos (1 klasės) atkaitinto vario gyslos |
|
Izoliacija ir apvalkalas |
PVC gyslų izoliacija, baltas PVC apvalkalas |
|
Gyslų spalvos |
Žalia-geltona – PE, mėlyna – N, ruda / juoda / pilka – fazės |
|
Vardinė įtampa |
300/500 V |
|
Gyslos temperatūra |
Iki +70 °C ilgalaikiam darbui, iki +160 °C trumpojo jungimo metu |
|
Temperatūra |
Eksploatuojant −30…+70 °C, montuojant ne žemiau −5 °C |
|
Lenkimo spindulys |
Ne mažesnis kaip 5 kabelio skersmenys |
|
Montavimas |
Sienose, po tinku, vamzdžiuose, kabelių kanaluose, ant paviršiaus patalpų viduje |
|
Pardavimas |
Metrais |
⚠ Ką patikrinti prieš perkant
KibirkštisPrieš pirkdamas visada pasitikrinu šiuos dalykus – sutaupo ir pinigų, ir antro važiavimo į objektą.
-
Sistema: 230 V vienfazė → 3 gyslos; 400 V trifazė → 5 gyslos (4 – tik be neutralės).
-
Apkrova: prietaisų galia (kW) ir apkrovos srovė (A), įvertinus plėtrą.
-
Ilgis: visa trasa nuo skydo iki vartotojo su atsarga prijungimui.
-
Montavimo vieta: patalpų viduje – NYM-J; lauke ar žemėje – CYKY-L.
-
Apsauga: automatinis jungiklis ir srovės nuotėkio relė turi atitikti kabelio skerspjūvį.
-
Objekto reikalavimai: viešuosiuose pastatuose gali būti reikalaujama behalogeninių kabelių.
Dažniausios klaidos ir jų kaina
|
✗ Klaida |
Pasekmė |
|
NYM-J užkastas į žemę ar paliktas lauke |
PVC apvalkalas sensta ir trūkinėja, drėgmė patenka į kabelį |
|
Lizdams 1,5 mm² kabelis su 16 A automatu |
Kabelis perkaista, kyla gaisro rizika |
|
Neįvertintas ilgis – 2,5 mm² 50 m trasai |
Didelis įtampos kritimas, sunkiai paleidžiami varikliai |
|
Trifazei grandinei su vienfaziais vartotojais – 4 gyslų kabelis |
Nėra neutralės – tenka tiesti naują kabelį |
|
Montuota šaltyje, žemiau −5 °C |
Įtrūksta izoliacija ir apvalkalas |
Schema: kištukinių lizdų grandinė – blogai ir gerai

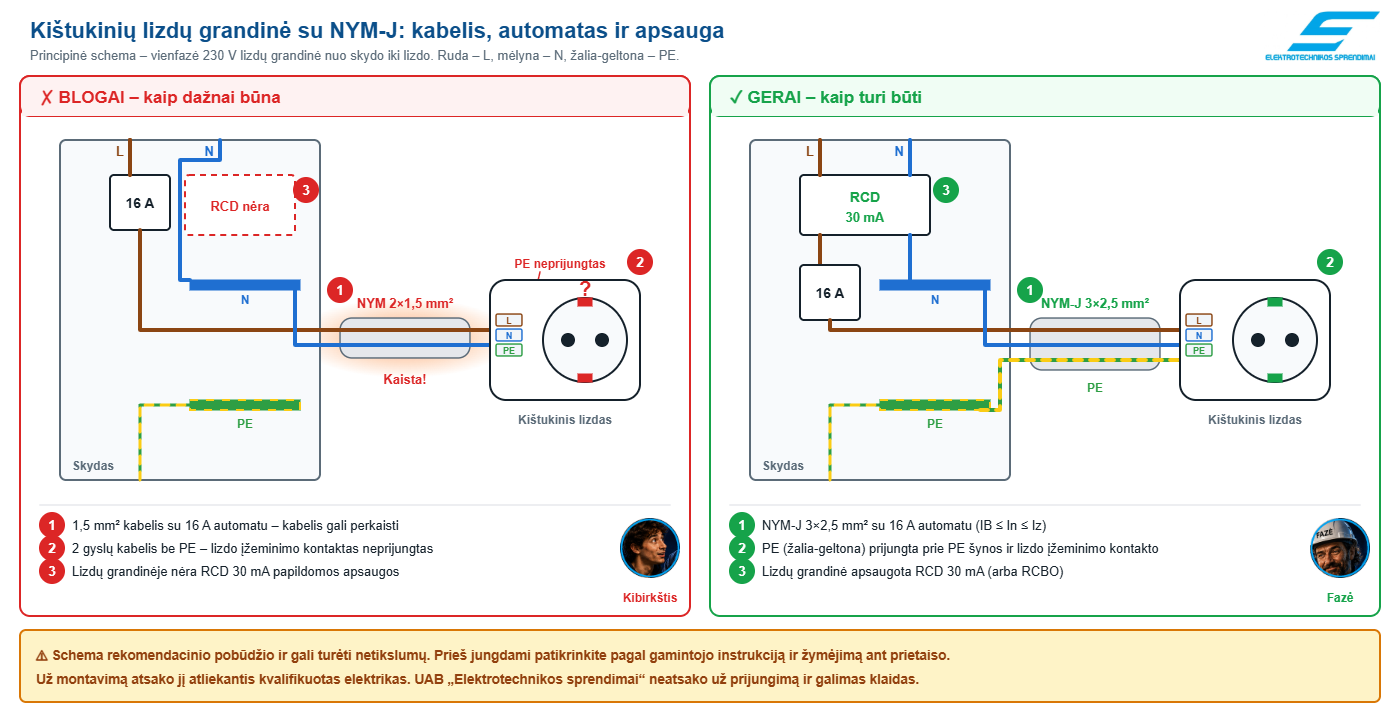

Schema. Kištukinių lizdų grandinė su NYM-J. Lizdų grandinėje turi sutapti trys dalykai: kabelio skerspjūvis turi atitikti automatą, apsauginis laidininkas PE turi būti nutiestas iki lizdo, o grandinę papildomai turi saugoti RCD 30 mA. Kairėje – kaip dažnai daroma, dešinėje – kaip turi būti. Numeriai schemoje atitinka paaiškinimus po ja.
KibirkštisLizdams paklojau 1,5 mm² – juk tik keli lizdai. Ar tiks su 16 A automatu?
FazėNe. Lizdų skaičius čia nesvarbus – 16 A automatas per didelis 1,5 mm² kabeliui, ypač sienoje ar šilumos izoliacijoje. Lizdams imk NYM-J 3×2,5 mm², 16 A automatą ir RCD 30 mA, o PE būtinai prijunk prie lizdo.
☝ Paspauskite schemą – atsidarys padidinta versija.
⚠ Schema rekomendacinio pobūdžio ir gali turėti netikslumų. Prieš jungdami patikrinkite pagal gamintojo instrukciją ir žymėjimą ant prietaiso.
Už montavimą atsako jį atliekantis kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.
Kodėl taip – paaiškinimas pagal schemos numerius
1Kabelis ir automatas
✗ 1,5 mm² + 16 A → ✓ 2,5 mm² + 16 A (apšvietimui 1,5 mm² + 10 A)
Kodėl: Automatas saugo ne prietaisą, o kabelį, todėl turi galioti IB ≤ In ≤ Iz ir I2 ≤ 1,45 × Iz (IEC 60364-4-43). 16 A automatas esant ilgalaikei perkrovai garantuotai išsijungia tik ties ~23 A (1,45 × 16 A). 1,5 mm² NYM-J sienoje su šilumos izoliacija leistina srovė – 14,5 A, o 1,45 × 14,5 ≈ 21 A, t. y. kabelis gali ilgai dirbti perkrautas, o automatas neišjungs. Tame pačiame tiesime 2,5 mm² leistina srovė – 19,5 A (1,45 × 19,5 ≈ 28 A), todėl 16 A automatas jį apsaugo. Lizdų skaičius čia nesvarbus – svarbu, kiek srovės vienu metu gali paimti įjungti prietaisai.
2Apsauginis laidininkas PE
✗ 2 gyslų kabelis, PE iki lizdo nėra → ✓ 3 gyslų NYM-J, PE nuo PE šynos iki lizdo kontakto
Kodėl: Lizdo įžeminimo kontaktas sujungia prietaiso metalinį korpusą su PE. Jei PE nėra, pažeidus izoliaciją korpusas atsiduria po 230 V įtampa, bet automatas neišsijungia – gedimo srovė neturi kur tekėti, kol korpuso nepaliečia žmogus. Kai PE prijungtas, gedimo srovė teka PE laidininku ir automatas ar RCD greitai atjungia grandinę. Todėl lizdams – tik 3 gyslų NYM-J; 2 gyslų NYM tinka tik grandinėms, kurioms PE nereikia.
3Papildoma apsauga RCD 30 mA
✗ tik automatas → ✓ RCD 30 mA (arba RCBO); per jį eina L ir N, PE – ne
Kodėl: RCD lygina srovę, tekančią L ir N laidais. Jei dalis srovės nuteka į žemę – per pažeistą izoliaciją ar per žmogų – ir skirtumas pasiekia 30 mA, RCD per kelias dešimtis milisekundžių atjungia grandinę. Automatas tokios mažos nuotėkio srovės nejaučia, nes reaguoja tik į perkrovą ir trumpąjį jungimą. Todėl kištukinių lizdų grandinėms iki 32 A RCD 30 mA reikalinga kaip papildoma apsauga (HD 60364-4-41). PE per RCD nejungiamas – kitaip RCD nepamatytų nuotėkio.
⚡ Saugus montavimas – Fazės patarimas
FazėGeras kabelis nepadės, jei sumontuotas skubant. Šie punktai apsaugo nuo gedimo ir smūgio.
-
Prieš darbus atjunkite maitinimą, apsaugokite nuo įjungimo ir patikrinkite, ar nėra įtampos.
-
Kabelį sienoje tieskite vertikaliai ir horizontaliai, ne įstrižai – kad vėliau nepragręžtumėte.
-
Nelenkite staigiau nei leidžia lenkimo spindulys ir nepažeiskite apvalkalo traukdami per vamzdžius.
-
Prieš įjungiant naują liniją rekomenduojama išmatuoti izoliacijos varžą.
-
Elektros instaliacijos darbus atlieka kvalifikuotas elektrikas.
DUK
Klausia Kibirkštis, atsako Fazė.
KibirkštisKuo skiriasi NYM-J ir KH05VV-U?
FazėTai tas pats kabelio tipas: NYM-J – plačiai naudojamas žymėjimas, KH05VV-U – AB „Lietkabelis“ gaminio žymėjimas. Raidė J reiškia, kad yra žalia-geltona PE gysla.
KibirkštisAr NYM-J galima kloti lauke ar žemėje?
FazėNe. NYM-J skirtas patalpų vidui. Lauke ir žemėje rinkitės CYKY-L, o žemėje – su mechanine apsauga ir signaline juosta.
KibirkštisKoks kabelis reikalingas kištukiniams lizdams?
FazėDažniausiai 3×2,5 mm² su 16 A automatu; ilgai linijai – 3×4 mm².
KibirkštisKodėl 2 gyslų kabelis netinka lizdams?
FazėJame nėra apsauginio laidininko PE, todėl metalinis prietaiso korpusas lieka neįžemintas.
KibirkštisAr parduodate metrais?
FazėTaip, visi dydžiai parduodami metrais; objektiniams kiekiams pateikiame pasiūlymą.
NYM-J variniai instaliaciniai kabeliai
2–5 gyslų NYM-J (KH05VV-U) kabeliai 1,5–10 mm² vidaus instaliacijai. Parduodame metrais, padedame parinkti skerspjūvį pagal apkrovą ir ilgį.
