  • Tarpinė relė | 4CO | 7 A | ritė 230 V AC | kištukinė | Finder 55.34.8.230.0040

    Kodas: 55.34.8.230.0040

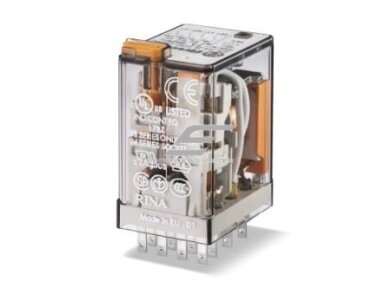

    Finder 55.34.8.230.0040 – tarpinė relė su 4CO kontaktais (7 A) ir rite 230 V AC. Skirta valdymo signalų atskyrimui, kontaktų dauginimui ir kontaktorių, vožtuvų ričių valdymui automatikos skyduose.

  • Tarpinė relė | 4CO | 7 A | ritė 230 V AC | kištukinė | Finder 55.34.8.230.0040

    Finder 55.34.8.230.0040 – tarpinė relė su rite 230 V AC ir 4CO perjungiamaisiais kontaktais, vardinė srovė 7 A. Ji priima silpną valdymo signalą ir galvaniškai atskirtu kontaktu perjungia kitą grandinę.

    Pagrindinė mintis:
    Rite 230 V AC relė leidžia valdymo signalą imti tiesiai iš tinklo grandinės – programatoriaus, termostato, laikmačio ar jungiklio. Tai paprasčiausias būdas padauginti kontaktus ar atskirti grandines buitiniame ir komerciniame skyde.
    Kontaktai
    4CO (4PDT)
    Vardinė srovė
    7 A / 250 V AC
    Ritės įtampa
    230 V AC
    Indikacija
    fiksuojamas testavimo mygtukas ir mechaninis indikatorius

    Veikimo principas

    Relė įkišama į tinkamą lizdą DIN bėgelyje (arba lituojama į PCB). Valdymo įtampa paduodama į ritės gnybtus A1–A2.

    Kai ritėje teka srovė, elektromagnetas pritraukia inkarą ir perjungia kontaktus: bendrasis kontaktas (COM) atsijungia nuo NC ir prisijungia prie NO. Dingus valdymo įtampai, spyruoklė grąžina kontaktus į pradinę padėtį.

    Ritės ir kontaktų grandinės galvaniškai atskirtos, todėl silpnas valdymo signalas saugiai valdo kitos įtampos grandinę.

    Kuo naudingas Finder 55.34.8.230.0040?
    Finder 55.34 – keturi perjungiamieji kontaktai 7 A viename korpuse ir fiksuojamas testavimo mygtukas su mechaniniu indikatoriumi: derinant objektą relę galima įjungti rankiniu būdu, nekeičiant schemos.

    Techninės specifikacijos

    Prekės tipas Tarpinė (valdymo) relė
    Gamintojas / kodas Finder 55.34.8.230.0040
    Serija Finder 55 (55.34)
    Ritės įtampa 230 V AC
    Ritės galia 1,5 VA; 17 000 Ω; 6 mA
    Suveikimo / atleidimo įtampa 184…253 V; atleidimas 0,2 Un
    Kontaktai 4CO (4PDT)
    Kontaktų medžiaga AgNi
    Vardinė srovė 7 A (pikinė 15 A)
    Maks. komutuojama įtampa 250 V AC
    Vardinė apkrova AC1 1750 VA
    Apkrova AC15 350 VA (230 V AC)
    DC1 komutavimas 7 A / 24 V · 0,5 A / 110 V · 0,25 A / 220 V
    Mechaninis resursas 20 × 10⁶ ciklų
    Elektrinis resursas 150 × 10³ ciklų (AC1)
    Izoliacija ritė–kontaktai 2000 V AC; 4 kV (EN 61810-1)
    Suveikimo / atleidimo laikas 9 ms / 5 ms
    Darbo temperatūra −40…+85 °C
    Montavimas kištukinė, montuojama lizde
    Indikacija fiksuojamas testavimo mygtukas ir mechaninis indikatorius
    Apsaugos klasė RT I
    Tinkami lizdai Finder 94.04 / 94.P4 / 94.54 / 94.74 (DIN), 94.14 (PCB)
    Priedai 99.02, 86.30, 094.91.3, 094.71

    Pagrindinės funkcijos

    • Galvaninis atskyrimas – valdymo grandinė apsaugota nuo apkrovos grandinės trikdžių.
    • 4CO kontaktai – vienu signalu galima valdyti apkrovą ir grąžinti būsenos signalą.
    • Signalo stiprinimas – silpnas PLC ar valdiklio išėjimas perjungia 7 A apkrovą.
    • Kištukinis montavimas – greitas keitimas be laidų atjungimo.
    • Įtampos keitimas – valdymas viena įtampa, apkrova kita (pvz. 24 V → 230 V).

    Kur naudojamas?

    • Valdymas iš programatoriaus, termostato ar laikmačio 230 V
    • Kontaktų dauginimas buitiniuose ir komerciniuose skyduose
    • Kontaktorių ričių valdymas
    • Apšvietimo ir ventiliacijos grupių valdymas
    • Blokuotės tarp grandinių
    • Siurblių ir šildymo įrangos valdymas
    • Aliarmo ir signalizacijos grandinės

    Naudojimas pagal poreikį

    Elektrikui.
    Kontaktų dauginimas ir grandinių atskyrimas be atskiro valdymo maitinimo.
    Pastato administratoriui.
    Apšvietimo, ventiliacijos ar siurblių valdymas iš esamo programatoriaus.
    Skydų surinkėjui.
    Standartinė kištukinė relė su plačiai prieinamais lizdais.

    Praktinis panaudojimas

    Jeigu laikmatis 230 V turi vienu metu įjungti dvi atskiras grandines (pvz. ventiliaciją ir apšvietimą), tada laikmačio išėjimas jungiamas į relės ritę 230 V AC, o abi grandinės – per atskirus relės kontaktus, kurie tarpusavyje galvaniškai atskirti.

    Pliusai

    • Galvaninis valdymo ir apkrovos grandinių atskyrimas
    • Kištukinis montavimas – greitas keitimas
    • Standartinė kontaktų numeracija
    • Platus lizdų ir priedų pasirinkimas
    • 4CO – keturios nepriklausomos grandinės iš vieno signalo
    • Fiksuojamas testavimo mygtukas ir mechaninis indikatorius

    Minusai / ribojimai

    • Be LED – šviesinei indikacijai reikia lizdo modulio 99.02
    • DC komutavimas ribotas: 0,5 A esant 110 V DC
    • Ne apsauginis aparatas – nesaugo nuo perkrovos ir trumpojo jungimo
    • Indukcinei apkrovai reikalinga slopinimo grandinė (diodas, RC ar varistorius)
    • Varikliams ir didelėms apkrovoms naudokite kontaktorių

    Saugos ir montavimo pastabos

    • Prieš montavimą atjunkite maitinimą ir patikrinkite, ar nėra įtampos.
    • Patikrinkite ritės įtampą ir rūšį (AC/DC) – netinkama ritė nesuveiks arba perdegs.
    • Indukcinę apkrovą (ritės, vožtuvai) slopinkite diodu (DC) arba RC grandine / varistoriumi (AC).
    • Kontaktų grandinę apsaugokite automatiniu jungikliu ar saugikliu.
    • Neviršykite vardinės srovės ir įtampos; DC grandinėse atsižvelkite į mažesnę komutuojamą srovę.

    Greitas pasirinkimo gidas

    4CO
    7 A / 250 V AC
    230 V AC
    lizdas Finder 94.04
    Tinka, kai reikia:
    • valdyti iš 230 V programatoriaus, termostato ar laikmačio
    • padauginti kontaktus buitiniame skyde
    • sudaryti blokuotes tarp grandinių
    Patikrinkite prieš naudojimą:
    • ritės įtampą ir rūšį (AC ar DC)
    • apkrovos rūšį ir srovę (rezistyvinė, indukcinė, LED)
    • ar turite tinkamą lizdą: Finder 94.04 / 94.P4 / 94.54 / 94.74 (DIN), 94.14 (PCB)
    Svarbus priminimas: tarpinė relė nėra apsauginis aparatas. Ji nesaugo nuo perkrovos ar trumpojo jungimo, o varikliams ir didelėms apkrovoms reikalingas kontaktorius.

    DUK

    Ar reikia lizdo?
    Taip, kištukinei relei montuoti DIN bėgelyje reikia lizdo; tinka Finder 94.04 / 94.P4 / 94.54 / 94.74 (DIN), 94.14 (PCB).
    Ar galima maitinti ritę kita įtampa?
    Ne, ritė turi atitikti valdymo įtampą ir rūšį – 230 V AC.
    Ar tinka kontaktoriaus ritei valdyti?
    Taip, tai viena dažniausių paskirčių; rekomenduojama slopinimo grandinė.
    Ar galima jungti variklį tiesiogiai?
    Ne, variklį junkite per kontaktorių su termine apsauga, o relė valdo kontaktoriaus ritę.
    Ką reiškia 4CO?
    Tai perjungiamųjų kontaktų grupių skaičius; kiekviena turi COM, NC ir NO.
    Ar padedate parinkti?
    Taip, atsiųskite schemą ar įrenginių sąrašą – parinksime reles, lizdus ir kontaktorius.

    Tarpinė relė | 4CO | 7 A | ritė 230 V AC | kištukinė | Finder 55.34.8.230.0040

    Finder 55.34.8.230.0040 – tarpinė relė su rite 230 V AC ir 4CO kontaktais 7 A, skirta signalų atskyrimui, kontaktų dauginimui ir kontaktorių bei vožtuvų valdymui automatikos ir elektros skyduose.
