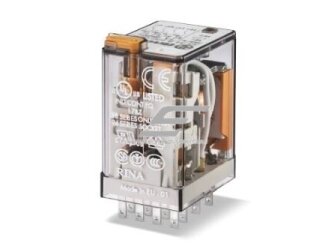

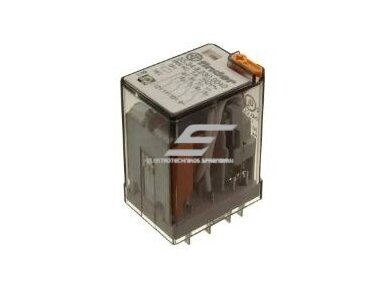

  • Tarpinė relė | 4CO | 7 A | ritė 24 V AC | kištukinė | Finder 55.34.8.024.0040

    Kodas: 55.34.8.024.0040

    Finder 55.34.8.024.0040 – tarpinė relė su 4CO kontaktais (7 A) ir rite 24 V AC. Skirta valdymo signalų atskyrimui, kontaktų dauginimui ir kontaktorių, vožtuvų ričių valdymui automatikos skyduose.

  • Tarpinė relė | 4CO | 7 A | ritė 24 V AC | kištukinė | Finder 55.34.8.024.0040

    Finder 55.34.8.024.0040 – tarpinė relė su rite 24 V AC ir 4CO perjungiamaisiais kontaktais, vardinė srovė 7 A. Ji priima silpną valdymo signalą ir galvaniškai atskirtu kontaktu perjungia kitą grandinę.

    Pagrindinė mintis:
    Rite 24 V AC relė tinka ten, kur valdymo įtampą duoda transformatorius – šildymo, vėdinimo ir kondicionavimo (HVAC) valdikliai, durų ir vartų automatika. Nereikia atskiro 24 V DC maitinimo šaltinio.
    Kontaktai
    4CO (4PDT)
    Vardinė srovė
    7 A / 250 V AC
    Ritės įtampa
    24 V AC
    Indikacija
    fiksuojamas testavimo mygtukas ir mechaninis indikatorius

    Veikimo principas

    Relė įkišama į tinkamą lizdą DIN bėgelyje (arba lituojama į PCB). Valdymo įtampa paduodama į ritės gnybtus A1–A2.

    Kai ritėje teka srovė, elektromagnetas pritraukia inkarą ir perjungia kontaktus: bendrasis kontaktas (COM) atsijungia nuo NC ir prisijungia prie NO. Dingus valdymo įtampai, spyruoklė grąžina kontaktus į pradinę padėtį.

    Ritės ir kontaktų grandinės galvaniškai atskirtos, todėl silpnas valdymo signalas saugiai valdo kitos įtampos grandinę.

    Kuo naudingas Finder 55.34.8.024.0040?
    Finder 55.34 – keturi perjungiamieji kontaktai 7 A viename korpuse ir fiksuojamas testavimo mygtukas su mechaniniu indikatoriumi: derinant objektą relę galima įjungti rankiniu būdu, nekeičiant schemos.

    Techninės specifikacijos

    Prekės tipas Tarpinė (valdymo) relė
    Gamintojas / kodas Finder 55.34.8.024.0040
    Serija Finder 55 (55.34)
    Ritės įtampa 24 V AC
    Ritės galia 1,5 VA; 190 Ω; 53 mA
    Suveikimo / atleidimo įtampa 19,2…26,4 V; atleidimas 0,2 Un
    Kontaktai 4CO (4PDT)
    Kontaktų medžiaga AgNi
    Vardinė srovė 7 A (pikinė 15 A)
    Maks. komutuojama įtampa 250 V AC
    Vardinė apkrova AC1 1750 VA
    Apkrova AC15 350 VA (230 V AC)
    DC1 komutavimas 7 A / 24 V · 0,5 A / 110 V · 0,25 A / 220 V
    Mechaninis resursas 20 × 10⁶ ciklų
    Elektrinis resursas 150 × 10³ ciklų (AC1)
    Izoliacija ritė–kontaktai 2000 V AC; 4 kV (EN 61810-1)
    Suveikimo / atleidimo laikas 9 ms / 5 ms
    Darbo temperatūra −40…+85 °C
    Montavimas kištukinė, montuojama lizde
    Indikacija fiksuojamas testavimo mygtukas ir mechaninis indikatorius
    Apsaugos klasė RT I
    Tinkami lizdai Finder 94.04 / 94.P4 / 94.54 / 94.74 (DIN), 94.14 (PCB)
    Priedai 99.02, 86.30, 094.91.3, 094.71

    Pagrindinės funkcijos

    • Galvaninis atskyrimas – valdymo grandinė apsaugota nuo apkrovos grandinės trikdžių.
    • 4CO kontaktai – vienu signalu galima valdyti apkrovą ir grąžinti būsenos signalą.
    • Signalo stiprinimas – silpnas PLC ar valdiklio išėjimas perjungia 7 A apkrovą.
    • Kištukinis montavimas – greitas keitimas be laidų atjungimo.
    • Įtampos keitimas – valdymas viena įtampa, apkrova kita (pvz. 24 V → 230 V).

    Kur naudojamas?

    • HVAC valdiklių išėjimų stiprinimas
    • Šildymo katilų ir siurblių valdymas
    • Vartų ir durų automatika
    • Vėdinimo sklendžių ir pavarų valdymas
    • Valdymas iš 24 V AC transformatoriaus
    • Kontaktų dauginimas valdymo grandinėse
    • Pastatų automatikos skydai

    Naudojimas pagal poreikį

    HVAC montuotojui.
    Valdymas tiesiai iš 24 V AC transformatoriaus, be papildomo maitinimo šaltinio.
    Pastatų automatikos specialistui.
    Kontaktų dauginimas ir grandinių atskyrimas valdymo skyduose.
    Vartų automatikos montuotojui.
    Papildomi kontaktai signalizacijai ar apšvietimui valdyti.

    Praktinis panaudojimas

    Jeigu HVAC valdiklis su 24 V AC išėjimu turi paleisti cirkuliacinį siurblį ir kartu įjungti indikacijos lemputę, tada valdiklio išėjimas jungiamas į relės ritę, o siurblio kontaktorius ir lemputė – per atskirus relės kontaktus.

    Pliusai

    • Galvaninis valdymo ir apkrovos grandinių atskyrimas
    • Kištukinis montavimas – greitas keitimas
    • Standartinė kontaktų numeracija
    • Platus lizdų ir priedų pasirinkimas
    • 4CO – keturios nepriklausomos grandinės iš vieno signalo
    • Fiksuojamas testavimo mygtukas ir mechaninis indikatorius

    Minusai / ribojimai

    • Be LED – šviesinei indikacijai reikia lizdo modulio 99.02
    • DC komutavimas ribotas: 0,5 A esant 110 V DC
    • Ne apsauginis aparatas – nesaugo nuo perkrovos ir trumpojo jungimo
    • Indukcinei apkrovai reikalinga slopinimo grandinė (diodas, RC ar varistorius)
    • Varikliams ir didelėms apkrovoms naudokite kontaktorių

    Saugos ir montavimo pastabos

    • Prieš montavimą atjunkite maitinimą ir patikrinkite, ar nėra įtampos.
    • Patikrinkite ritės įtampą ir rūšį (AC/DC) – netinkama ritė nesuveiks arba perdegs.
    • Indukcinę apkrovą (ritės, vožtuvai) slopinkite diodu (DC) arba RC grandine / varistoriumi (AC).
    • Kontaktų grandinę apsaugokite automatiniu jungikliu ar saugikliu.
    • Neviršykite vardinės srovės ir įtampos; DC grandinėse atsižvelkite į mažesnę komutuojamą srovę.

    Greitas pasirinkimo gidas

    4CO
    7 A / 250 V AC
    24 V AC
    lizdas Finder 94.04
    Tinka, kai reikia:
    • valdyti iš 24 V AC transformatoriaus ar HVAC valdiklio
    • padauginti valdymo kontaktus
    • atskirti valdymo ir apkrovos grandines
    Patikrinkite prieš naudojimą:
    • ritės įtampą ir rūšį (AC ar DC)
    • apkrovos rūšį ir srovę (rezistyvinė, indukcinė, LED)
    • ar turite tinkamą lizdą: Finder 94.04 / 94.P4 / 94.54 / 94.74 (DIN), 94.14 (PCB)
    Svarbus priminimas: tarpinė relė nėra apsauginis aparatas. Ji nesaugo nuo perkrovos ar trumpojo jungimo, o varikliams ir didelėms apkrovoms reikalingas kontaktorius.

    DUK

    Ar reikia lizdo?
    Taip, kištukinei relei montuoti DIN bėgelyje reikia lizdo; tinka Finder 94.04 / 94.P4 / 94.54 / 94.74 (DIN), 94.14 (PCB).
    Ar galima maitinti ritę kita įtampa?
    Ne, ritė turi atitikti valdymo įtampą ir rūšį – 24 V AC.
    Ar tinka kontaktoriaus ritei valdyti?
    Taip, tai viena dažniausių paskirčių; rekomenduojama slopinimo grandinė.
    Ar galima jungti variklį tiesiogiai?
    Ne, variklį junkite per kontaktorių su termine apsauga, o relė valdo kontaktoriaus ritę.
    Ką reiškia 4CO?
    Tai perjungiamųjų kontaktų grupių skaičius; kiekviena turi COM, NC ir NO.
    Ar padedate parinkti?
    Taip, atsiųskite schemą ar įrenginių sąrašą – parinksime reles, lizdus ir kontaktorius.

    Tarpinė relė | 4CO | 7 A | ritė 24 V AC | kištukinė | Finder 55.34.8.024.0040

    Finder 55.34.8.024.0040 – tarpinė relė su rite 24 V AC ir 4CO kontaktais 7 A, skirta signalų atskyrimui, kontaktų dauginimui ir kontaktorių bei vožtuvų valdymui automatikos ir elektros skyduose.
