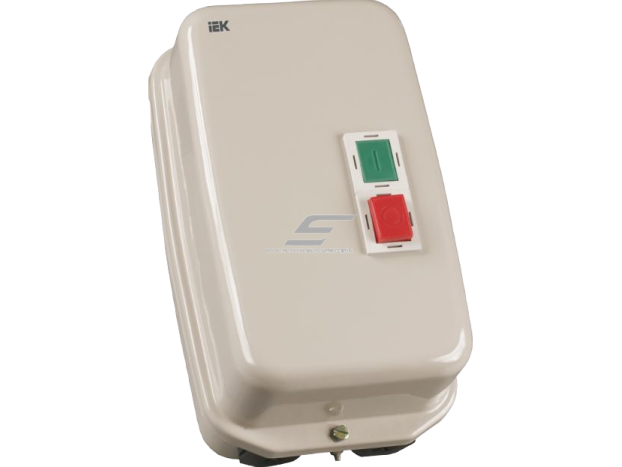

Variklio paleidimo kontaktorius su šilumine rėle ir dėžute bei valdymo mygtukais | 3NO | 18,5kW | 40А | 380VAC | IP54 | IEK | KMI 34062 | 4606056096118

Vardinė valdymo maitinimo įtampa Us AC 50 Hz: 400 V
Nominali valdymo grandinės maitinimo įtampa Us DC DC: - V
Valdymo įtampos tipas: Kintama (kintamoji)
Nominali darbinė srovė esant AC-1 400 V: 60 A
Nominali darbinė srovė esant AC-3 400 V: 40 A
Nominali perjungimo galia esant AC-3 400 V: 18,5 kW
Atvirų NO kontaktų pagalbinių normų skaičius: 1
Uždarų NC kontaktų pagalbinių normų skaičius: 1
Atvirų-NO maitinimo kontaktų skaičius: 3
Nominali darbinė įtampa AC Ue-Hz: 400 V
Nominali izoliacijos įtampa Ui-Hz: 660 V
Nominali impulsinė įtampa Uimp-Hz: 6 kV
Įprasta šiluminė srovė esant AC-1-Hz: 60 A
Maksimali trumpalaikė apkrova-Hz: 720 A
Sąlyginė trumpojo jungimo srovė Inc-Hz: 3000 A
Apsauga nuo viršsrovių - saugikliai gG-Hz: 50 A
Išsklaidyta galia ties AC-3-Hz: 2,40 W
Išsklaidyta galia ties AC-1-Hz: 5,40 W
Elektroninės relės tipas: RTI-3355
Kailio atsparumas dilimui – Hz: 10 milijonų ciklų
Bendras perjungimo laikas – Hz: 1,0 milijono ciklų
Perjungimo dažnio mechaninis nusidėvėjimas per valandą-Hz: 3600
Susidėvėjimo perjungimo dažnis per valandą-Hz: 1200
Priveržimo momentas -Hz: 2,5 Nm
Darbinės įtampos diapazonas: (0,8 ... 1,1) Uc
Lankstus laidas be antgalio - Hz: 6-16 mm²
Iškritimo įtampos diapazonas: (0,2...0,75)Uc
Tvirtas kabelis be antgalio - Hz: 10-25 mm²
Ritės energijos suvartojimas suveikiant Uc-tsu: 200,0 VA
Ritės energijos suvartojimas laikant Uc-tsu: 20,0 VA
Uždarymo atsako laikas: 20-26ms
Veikimo laikas atidarant: 8-12 ms
Atsparus nusidėvėjimui milijonas kom ciklų AC-3-tsu: 1,50
Atsparus nusidėvėjimui milijonas kom ciklų AC-1-tsu: 1,30
Mech atsparumas dilimui: 2,0 milijono kom ciklų
Galios išsklaidymas: 10,0 W
Relės-relės nustatymo diapazonas Hz: 30-40 A
Nominali izoliacinė įtampa-relė Hz: 660V
Nominali impulsinė įtampa-relė Hz: 6 kV
Darbo dažnių diapazonas - Relė Hz: 0-400Hz
Priveržimo momentas – relė Hz: 9 Nm
Šiluminės varžos srovė - pagalbinė kontaktinė relė: 5 A
Priveržimo momentas – pagalbinio kontakto relė: 1,2 Nm
Pagalbinio kontakto elektroterminės relės tipas: 1z
Maitinimo elektros grandinės prijungimo tipas: Sraigtinė jungtis
Apsaugos laipsnis – IP: IP54
Klimato versija: UHL4
Darbinė temperatūra: -25...+50 °C
Aukštis: 312,0 mm
Plotis: 184,0 mm
Sechen jungiamojo laido vingis be galinio jungiklio Hz: 4-35 mm²
Gylis: 161,0 mm
Standžios kabelio relės jungtis Hz: 4-35 mm²
Sechen jungiamojo laido vingis su galine rele Hz: 4-35 mm²
Nominali įtampa Un-AC pagalbinio kontakto: ≤ 660 V
Nominali įtampa Un-DC pagalbinio kontakto: ≤ 440 V
Nominali izoliacijos įtampa Ui - papildomas kontaktas VC: 660 V
Jungiamųjų laidų skerspjūvis-papildoma kontaktinė relė: 1-2,5 mm²
Minimali perjungimo galia Umin – papildomas kontaktas VC: 17 A
Minimali perjungimo galia Imin-papildomas kontaktas VC: 15 mA
Apsauga nuo viršsrovių-saugiklis gG-papildoma kont. VC: 10 A
Maksimali trumpalaikė apkrova-papildomas kontaktas VC: 100 A
Izoliacijos varža-pagalbinė grandinė: > 10 mΩ
Apsauga nuo viršsrovių - saugiklis gG - papildoma kontaktinė relė: 5 A
