Kabelio sandariklis su veržle ir tarpine | PG16 | kabeliui Ø10–14 mm | juodas | IP68 | ES-PG16B

Kodas: ES-PG16B

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 0.24 € su PVM
( 0.20 € be PVM )

Į krepšelį

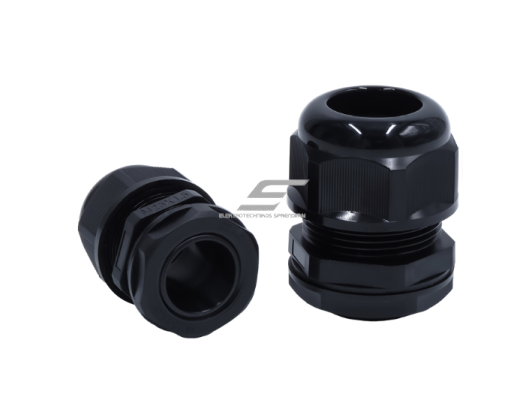

Juodas kabelio sandariklis su PG16 sriegiu (ilgis 10 mm) ir užveržiama veržle. Sandarina vieną apvalų kabelį, kurio išorinis Ø 10–14 mm – pvz. 5×1,5–5×2,5 mm² ar 3×4–3×6 mm² maitinimo kabeliai. Apsauga IP68 (EN 60529).

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG16 | kabeliui Ø10–14 mm | juodas | IP68 | ES-PG16B

ES-PG16B – juodas PG16 kabelio sandariklis su užveržiama veržle ir tarpine. Jis įsukamas į PG16 sriegio angą korpuse ar skyde ir užveržiamas ranka bei raktu. Užveržus veržlę, tarpinė apglėbia vieną kabelį, kurio išorinis Ø 10–14 mm, ir uždaro tarpą tarp kabelio ir korpuso.

Pagrindinė mintis:
PG16 skirtas vidutinio storio kabeliams: Ø10–14 mm diapazonas dažnai atitinka 5×1,5–5×2,5 mm² kabelius, kuriais maitinami pošakių skydeliai, varikliai ir pramoniniai lizdai (orientyras – lemia išorinis Ø). IP68 leidžia naudoti įvadą ten, kur vanduo gali užsilaikyti ilgiau – šuliniuose, rūsiuose, lauko įrangoje. Juoda spalva dažnai parenkama tamsiems korpusams, mašinoms ir įrenginiams, kur šviesus įvadas išsiskirtų.

Sriegis
PG16

Kabelio Ø
10–14 mm

Apsauga
IP68

Sriegio ilgis
10 mm

Veikimo principas

Montavimas. Atjungus įtampą, sandariklis įsukamas į PG16 angą ir priveržiamas ranka, po to raktu; kabelis prakišamas per atlaisvintą veržlę.

Veikimas. Sukant veržlę, tarpinė suspaudžiama aplink kabelio apvalkalą – ji tolygiai prigula prie Ø10–14 mm kabelio ir kartu jį prilaiko.

Rezultatas. Sandarus IP68 įvadas pagal EN 60529: dulkės nepatenka, o įvadas atsparus ilgalaikiam panardinimui gamintojo nustatytomis sąlygomis.

Kuo naudingas ES-PG16B?
Vienas dydis apima dažnus vidutinio storio maitinimo kabelius, o standartinis DIN 40430 sriegis (išorinis Ø 22,5 mm) tinka tipinėms PG16 angoms skyduose ir dėžutėse.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	ES-PG16B
Sriegis	PG16 (DIN 40430)
Sriegio išorinis Ø	22,5 mm
Sriegio ilgis	10 mm
Kabelio išorinis Ø	10–14 mm
Kabelių skaičius	1

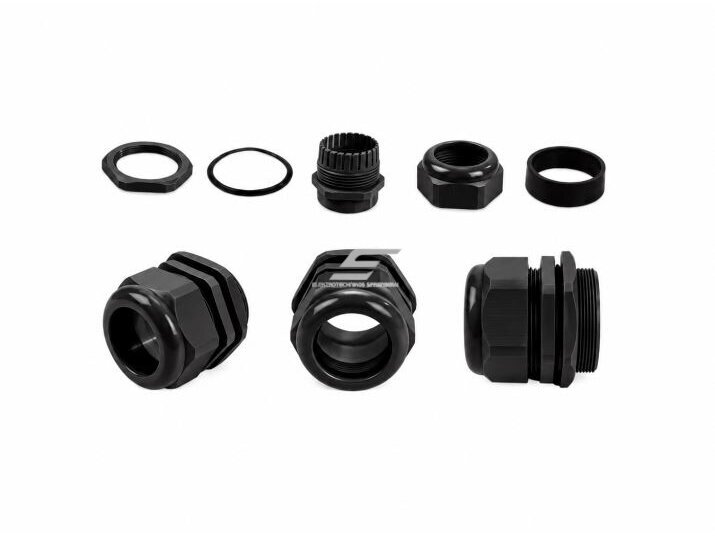

Konstrukcija	korpusas su sriegiu, užveržiama veržlė, tarpinė
Montavimas	įsukamas į korpusą / skydą, užveržiamas ranka ir raktu
Apsaugos laipsnis	IP68 (EN 60529)
Sertifikatai	CE, SGS, RoHS (pagal tiekėjo duomenis)
Spalva	juodas
Kita spalva	ES-PG16 (pilkas)

Pagrindinės funkcijos

IP68 sandarinimas – apsauga nuo dulkių ir ilgalaikio panardinimo (EN 60529).
Kabelio prilaikymas – užveržta veržlė mažina tempimą ant gnybtų.
PG16 sriegis – standartinėms PG16 angoms, sriegio išorinis Ø 22,5 mm.
Diapazonas Ø10–14 mm – pvz. 5×1,5–5×2,5 mm² ar 3×4–3×6 mm² maitinimo kabeliai.
Sriegio ilgis 10 mm – iš anksto galima įvertinti sienelės storį ir vietą kontrveržlei.
Juoda spalva – dera prie tamsių korpusų, mašinų ir įrenginių.

Kur naudojamas?

Pošakių skydeliai ir paskirstymo dėžutės
Siurblių, ventiliatorių ir kitų variklių gnybtų dėžutės
Pramoninių kištukinių lizdų dėžutės
Lauko apšvietimo ir kiemo įrangos maitinimo dėžutės
Šuliniai ir rūsiai, kur įvadas gali atsidurti po vandeniu
Žemės ūkio ir sandėlių pastatų instaliacija

Naudojimas pagal poreikį

Variklių ir automatikos montuotojui.
Variklio maitinimo kabelis dažnai patenka į Ø10–14 mm diapazoną, todėl gnybtų dėžutė sandarinama be papildomų įvorių.

Projektuotojui.
Specifikacijoje pakanka įrašyti PG16, kabeliui Ø10–14 mm, IP68 – parametrai lengvai palyginami su IP68 pilka serija 00858 (PG16, Ø10–14 mm).

Ūkio vadovui.
IP68 įvadas rūsio ar siurblinės dėžutėje mažina drėgmės ir užsilikusio vandens sukeltų gedimų riziką.

Praktinis panaudojimas

Jeigu siurblinės šulinyje montuojate paskirstymo dėžutę ir į ją ateina siurblio kabelis, kurio išorinis Ø apie 12 mm, tada ES-PG16B yra tinkamas dydis: įsukate jį į PG16 angą, prakišate kabelį, priveržiate veržlę ranka ir raktu, kol kabelis nebejuda – įvadas apsaugotas IP68 lygiu.

Pliusai

IP68 pagal EN 60529
Aiškus diapazonas Ø10–14 mm vienam PG16 dydžiui
Nurodytas sriegio ilgis – 10 mm
Užveržiamas ranka ir įprastu raktu
CE, SGS, RoHS pagal tiekėjo duomenis
Yra ir kita spalva – ES-PG16 (pilkas)

Minusai / ribojimai

Diapazonas ribotas: plonesniam nei Ø10 mm kabeliui rinkitės ES-PG13.5B (PG13.5, Ø6–12 mm), storesniam nei Ø14 mm – ES-PG19B (PG19, Ø12–15 mm).
Vienas sandariklis – vienas apvalus kabelis; plokščiam kabeliui ar keliems laidams netinka.
Medžiaga ir darbo temperatūra mūsų duomenyse nenurodytos – karštai ar chemiškai agresyviai aplinkai pasitikslinkite prieš perkant.
PG sriegis nesuderinamas su metrine (M) anga – metrinėms angoms reikia metrinio sandariklio.
Nėra priešgaisrinė pertvara – kabelių praėjimų per gaisrines sienas nepakeičia.

Saugos ir montavimo pastabos

Darbus skyde ar dėžutėje atlikite tik atjungę įtampą ir patikrinę, kad jos nėra.
Po gręžimo pašalinkite visas drožles iš korpuso – jos gali sukelti trumpąjį jungimą.
Lygią angą gręžkite pagal sriegio išorinį Ø 22,5 mm – per didelėje angoje sandarumas neužtikrinamas.
Pirmiausia priveržkite ranka, tada raktu, kol kabelis nebejuda tarpinėje; neperveržkite sriegio.
Kabelį veskite iš apačios arba su lašų kilpa, kad vanduo nebėgtų kabeliu prie sandariklio.

Greitas pasirinkimo gidas

PG16 sriegis (Ø 22,5 mm)

Kabelis Ø10–14 mm

IP68, sriegio ilgis 10 mm

Juodas, ES-PG16B

Tinka, kai reikia:

sandariai įvesti vieną kabelį, kurio išorinis Ø 10–14 mm
IP68 įvado lauke, rūsiuose ar drėgnose patalpose
kad įvadas derėtų prie tamsaus korpuso, mašinos ar įrenginio

Patikrinkite prieš naudojimą:

Kabelio išorinį Ø slankmačiu – jis turi būti 10–14 mm.
Angos tipą: sriegta PG16 ar lygi Ø 22,5 mm anga (tada reikės kontrveržlės – komplektacija mūsų duomenyse nenurodyta).
Aplinkos sąlygas – medžiaga, darbo temperatūra ir UV atsparumas mūsų duomenyse nenurodyti.

Svarbus priminimas: Sandariklis sandarina ir prilaiko vieną kabelį, bet nėra priešgaisrinė pertvara: kabelių praėjimams per gaisrines sienas reikia atskirų priešgaisrinių sprendimų.

DUK

Kokio storio kabeliui tinka ES-PG16B?
Kabeliui, kurio išorinis Ø yra 10–14 mm – matuokite apvalkalą, o ne gyslų skerspjūvį mm².

Ar ES-PG16B tinka 5×2,5 mm² kabeliui?
Dažnai taip – tokio kabelio išorinis Ø paprastai būna 10–14 mm ribose, bet priklauso nuo kabelio tipo ir gamintojo, todėl prieš perkant išmatuokite.

Kokio dydžio angą gręžti PG16 sandarikliui?
Lygios angos Ø turi atitikti PG16 sriegio išorinį Ø – 22,5 mm (DIN 40430); iš vidaus reikės kontrveržlės.

Kuo ES-PG16B skiriasi nuo ES-PG16?
Tik spalva: ES-PG16B – juodas, ES-PG16 – pilkas; sriegis, diapazonas ir IP68 tie patys.

Ar ES-PG16B tinka nuolatiniam darbui po vandeniu?
IP68 pagal EN 60529 skirta ilgalaikiam panardinimui, tačiau konkretų gylį ir trukmę nustato gamintojas – mūsų tiekėjo duomenyse jie nenurodyti.

Iš kokios medžiagos sandariklis ir kokia jo darbo temperatūra?
Tiekėjas šių duomenų nenurodė, todėl jų negarantuojame – esant karščiui ar chemikalams, pasitarkite su mumis prieš perkant.

ES-PG16B – PG16 kabelio sandariklis Ø10–14 mm, juodas, IP68
