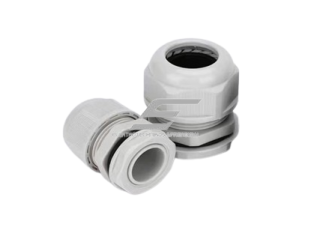

Kabelio sandariklis su veržle ir tarpine | PG48 | kabeliui Ø37–44 mm | pilkas | IP68 | ES-PG48

Kodas: ES-PG48

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 1.54 € su PVM
( 1.27 € be PVM )

Į krepšelį

ES-PG48 – pilkas kabelio sandariklis su veržle ir tarpine, PG48 sriegis, vienam kabeliui, kurio išorinis Ø 37–44 mm. Apsauga IP68 (pagal tiekėjo duomenis), skirtas generatorių, variklių ir skirstomųjų spintų kabeliams.

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG48 | kabeliui Ø37–44 mm | pilkas | IP68 | ES-PG48

ES-PG48 – pilkas kabelio sandariklis su veržle ir tarpine, skirtas vienam kabeliui, kurio išorinis Ø 37–44 mm, įvesti į skydą ar korpusą per PG48 angą. Sandariklis įsukamas į korpusą, o užveržta veržlė suspaudžia tarpinę aplink kabelį. Pagal tiekėjo duomenis apsaugos laipsnis – IP68.

Pagrindinė mintis:
PG48 naudojamas stambiems žemos įtampos galios kabeliams – generatorių, didelių variklių ar skirstomųjų spintų linijoms. Tokio Ø dažniausiai būna 4 gyslų 70–95 mm² variniai galios kabeliai – tai tik orientyras, nes sandariklį lemia išorinis kabelio Ø, kurį verta pamatuoti slankmačiu. Kai storas kabelis įvedamas per atvirą angą ar netinkamo dydžio sandariklį, į skydą patenka drėgmė ir dulkės.

Sriegis
PG48

Kabelio Ø
37–44 mm

Apsauga
IP68

Spalva
Pilka

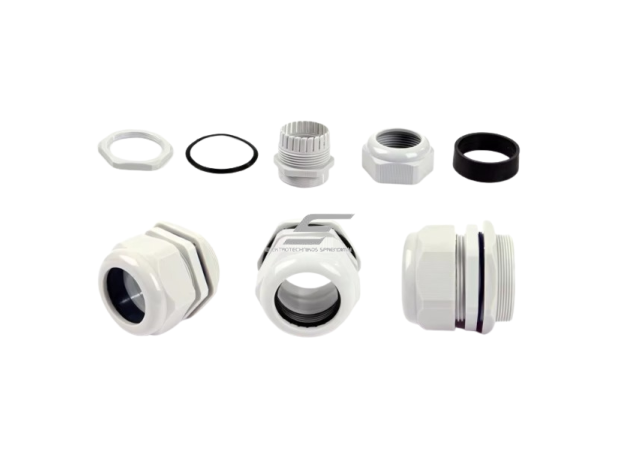

Veikimo principas

Pamatuokite išorinį kabelio Ø ir paruoškite PG48 angą korpuse.

Sandariklis įsukamas į korpusą, kabelis prakišamas, o veržlė užveržiama ranka ir raktu.

Tarpinė apglėbia kabelio apvalkalą – įvadas sandarus (IP68), o kabelis prilaikomas.

Kuo naudingas ES-PG48?
Vienas dydis aprėpia kabelius nuo Ø37 iki Ø44 mm, todėl objekte nereikia ieškoti tikslaus atitikmens kiekvienam kabeliui. Sandarumą užtikrina tarpinė ir veržlė, o ne hermetikas, todėl įvadas atrodo tvarkingai ir jį galima atlaisvinti keičiant kabelį.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	ES-PG48
Sriegis	PG48 (DIN 40430)
Sriegio išorinis Ø	59,3 mm
Sriegio ilgis	20 mm
Kabelio Ø (sandarinimo diapazonas)	37–44 mm
Kabelių skaičius	1
Apsaugos laipsnis	IP68 (EN 60529), pagal tiekėjo duomenis
Spalva	Pilka
Montavimas	Įsukamas į korpusą / skydą, užveržiamas ranka ir raktu
Sertifikatai	CE, SGS, RoHS (pagal tiekėjo duomenis)

Pagrindinės funkcijos

Sandarina kabelio įvadą – tarpinė apglėbia apvalkalą, IP68
Prilaiko kabelį – užveržta veržlė neleidžia jam laisvai slankioti
Uždaro angą korpuse – drėgmė ir dulkės nepatenka į skydą
Saugo apvalkalą – kabelis nesiliečia su aštriu angos kraštu
PG48 sriegis – įsukamas į korpusą ar skydą
Diapazonas Ø37–44 mm – vienas dydis keliems kabelių tipams

Kur naudojamas?

Transformatorinių žemos įtampos (0,4 kV) skydų išeinančios linijos
Rezervinių generatorių galios kabeliai
Didelių siurblių ir variklių maitinimo kabeliai
Pramonės skirstomosios spintos
Logistikos ir prekybos centrų paskirstymo skydai
Vandenvalos ir nuotekų įrenginių skydai

Naudojimas pagal poreikį

Projektuotojui.
Stambiai galios linijai Ø37–44 mm galima nurodyti konkretų IP68 įvadą, nekeičiant skydo tipo.

Generatorių montuotojui.
Galios kabelis į generatoriaus ar rezervo perjungimo skydą įvedamas sandariai ir prilaikomas sandariklio.

Įmonės energetikui.
Skirstomųjų spintų įvadai lieka uždari, todėl jose mažiau dulkių ir drėgmės.

Praktinis panaudojimas

Jeigu rezervinio generatoriaus kabelis, kurio išorinis Ø 41 mm, įvedamas į automatinio rezervo perjungimo skydą, tada ES-PG48 jį sandariai apglėbia: anga paruošiama PG48 sriegiui, sandariklis įsukamas, kabelis prakišamas ir veržlė užveržiama raktu.

Pliusai

IP68 pagal tiekėjo duomenis
Platus diapazonas – Ø37–44 mm vienam dydžiui
Užveržta veržlė prilaiko kabelį – hermetiko nereikia
Montuojama ranka ir raktu, be specialių įrankių
CE, SGS, RoHS – pagal tiekėjo duomenis
Šviesiai pilka spalva dera prie šviesiai pilkų skydų ir korpusų
Visa ES-PG serija – nuo PG7 iki PG63, pilka ir juoda

Minusai / ribojimai

Tiekėjas nenurodo medžiagos ir darbo temperatūros – specialioms sąlygoms (karštis, chemija) pasitikslinkite
IP68 panardinimo sąlygos (gylis, trukmė) nenurodytos – nuolatiniam darbui po vandeniu pasitikslinkite
Vienas sandariklis – vienas kabelis; keliems kabeliams reikia kelių angų arba membraninės plokštelės
Plonesniam nei Ø37 mm kabeliui rinkitės ES-PG42 (Ø32–38 mm), storesniam nei Ø44 mm – ES-PG63 (Ø42–54 mm)
Tinka tik apvaliam kabeliui – plokščio kabelio tarpinė sandariai neapglėbs

Saugos ir montavimo pastabos

Darbus skyde atlikite tik atjungę įtampą ir patikrinę, kad jos nėra
Po gręžimo ar pjovimo pašalinkite drožles iš skydo ir nuvalykite angos kraštą
Prieš įvesdami kabelį pamatuokite jo išorinį Ø slankmačiu – jis turi patekti į 37–44 mm
Veržlę užveržkite tolygiai: pirmiausia ranka, tada raktu, neperveržkite
Neįveskite kelių kabelių per vieną sandariklį

Greitas pasirinkimo gidas

Sriegis: PG48, išorinis Ø 59,3 mm

Kabelis: Ø37–44 mm

Apsauga: IP68

Spalva: pilka

Tinka, kai reikia:

įvesti vieną kabelį Ø37–44 mm į skydą ar korpusą
IP68 sandarumo kabelio įvade
pilko įvado šviesiai pilkiems skydams

Patikrinkite prieš naudojimą:

išorinį kabelio Ø (37–44 mm)
angos dydį ir sriegį – PG48, išorinis Ø 59,3 mm
ar sienelės storis leidžia įsukti 20 mm ilgio sriegį

Svarbus priminimas: ES-PG48 sandarina vieno kabelio įvadą, tačiau nėra priešgaisrinė pertvara ir nepakeičia kabelio tvirtinimo trasoje; keliems kabeliams reikia kelių angų arba membraninės plokštelės.

DUK

Kokio storio kabeliui tinka ES-PG48?
Vienam kabeliui, kurio išorinis Ø 37–44 mm; gyslų skerspjūvis mm² sandariklio dydžio nelemia.

Kokia anga reikalinga?
Sriegis PG48, jo išorinis Ø 59,3 mm pagal DIN 40430; sriegio ilgis 20 mm.

Ar per vieną sandariklį galima įvesti kelis kabelius?
Ne – vienas sandariklis skirtas vienam apvaliam kabeliui; keliems kabeliams reikia kelių angų arba membraninės plokštelės, pvz. HIK-1 ar HIK-2 (iki Ø64 mm).

Iš kokios medžiagos jis pagamintas ir kokiai temperatūrai skirtas?
Tiekėjas medžiagos ir darbo temperatūros nenurodo, todėl jų neteigiame; jei projektui tai privaloma, pasitarkite su mumis prieš užsakymą.

Ar yra juodas šio dydžio variantas?
Taip, tas pats dydis juodas – ES-PG48B; spalva renkama pagal korpuso išvaizdą.

Kabelio Ø 43 mm – PG48 ar PG63?
43 mm patenka į ES-PG48 (Ø37–44 mm) ir ES-PG63 (Ø42–54 mm) diapazonus; prie viršutinės PG48 ribos patogesnis ES-PG63, tačiau PG63 nėra DIN 40430 dydis – jo sriegį matuokite.

Kabelio sandariklis ES-PG48, pilkas, IP68

ES-PG48 – pilkas PG48 kabelio sandariklis su veržle ir tarpine vienam kabeliui Ø37–44 mm, IP68. Skirtas generatorių, variklių ir skirstomųjų spintų kabeliams.
