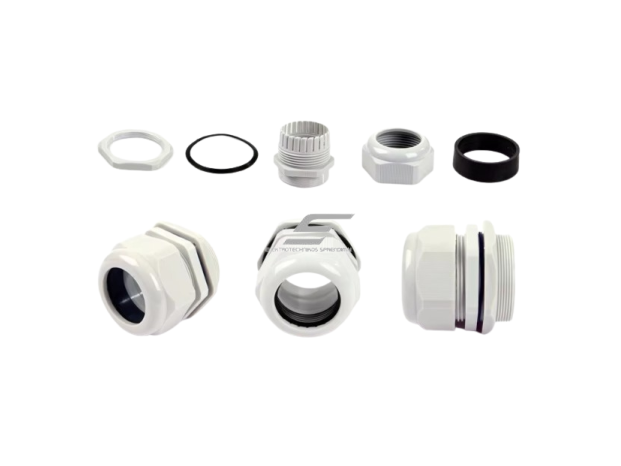

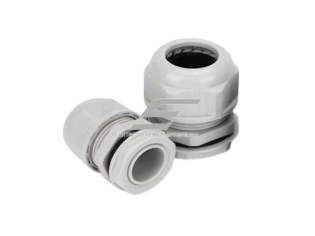

Kabelio sandariklis su veržle ir tarpine | PG63 | kabeliui Ø42–54 mm | pilkas | IP68 | ES-PG63

Kodas: ES-PG63

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 2.08 € su PVM
( 1.72 € be PVM )

Į krepšelį

ES-PG63 – pilkas kabelio sandariklis su veržle ir tarpine, PG63 sriegis, vienam kabeliui, kurio išorinis Ø 42–54 mm. Apsauga IP68 (pagal tiekėjo duomenis), skirtas stambiausiems žemos įtampos galios kabeliams. PG63 nėra DIN 40430 dydis – sriegį prieš montavimą pamatuokite.

Prekės aprašymas

Kabelio sandariklis su veržle ir tarpine | PG63 | kabeliui Ø42–54 mm | pilkas | IP68 | ES-PG63

ES-PG63 – pilkas kabelio sandariklis su veržle ir tarpine, skirtas vienam kabeliui, kurio išorinis Ø 42–54 mm, įvesti į skydą ar korpusą per PG63 angą. Sandariklis įsukamas į korpusą, o užveržta veržlė suspaudžia tarpinę aplink kabelį. Pagal tiekėjo duomenis apsaugos laipsnis – IP68.

Pagrindinė mintis:
PG63 – didžiausias ES-PG serijos dydis, skirtas stambiausiems žemos įtampos galios kabeliams. Tokio Ø dažniausiai būna 4 gyslų 95–150 mm² galios kabeliai – tai tik orientyras, nes sandariklį lemia išorinis kabelio Ø, kurį verta pamatuoti slankmačiu. Kai storas kabelis įvedamas per atvirą angą ar netinkamo dydžio sandariklį, į skydą patenka drėgmė ir dulkės. PG63 nėra DIN 40430 dydis, todėl angos sriegį prieš montavimą pamatuokite slankmačiu.

Sriegis
PG63

Kabelio Ø
42–54 mm

Apsauga
IP68

Spalva
Pilka

Veikimo principas

Pamatuokite išorinį kabelio Ø ir paruoškite PG63 angą korpuse pagal išmatuotą sandariklio sriegį.

Sandariklis įsukamas į korpusą, kabelis prakišamas, o veržlė užveržiama ranka ir raktu.

Tarpinė apglėbia kabelio apvalkalą – įvadas sandarus (IP68), o kabelis prilaikomas.

Kuo naudingas ES-PG63?
Vienas dydis aprėpia kabelius nuo Ø42 iki Ø54 mm, todėl objekte nereikia ieškoti tikslaus atitikmens kiekvienam kabeliui. Sandarumą užtikrina tarpinė ir veržlė, o ne hermetikas, todėl įvadas atrodo tvarkingai ir jį galima atlaisvinti keičiant kabelį.

Techninės specifikacijos

Prekės tipas	Kabelio sandariklis su veržle ir tarpine
Kodas	ES-PG63
Sriegis	PG63 – ne DIN 40430 dydis, sriegį matuokite slankmačiu
Kabelio Ø (sandarinimo diapazonas)	42–54 mm
Kabelių skaičius	1
Apsaugos laipsnis	IP68 (EN 60529), pagal tiekėjo duomenis
Spalva	Pilka
Montavimas	Įsukamas į korpusą / skydą, užveržiamas ranka ir raktu
Sertifikatai	CE, SGS, RoHS (pagal tiekėjo duomenis)

Pagrindinės funkcijos

Sandarina kabelio įvadą – tarpinė apglėbia apvalkalą, IP68
Prilaiko kabelį – užveržta veržlė neleidžia jam laisvai slankioti
Uždaro angą korpuse – drėgmė ir dulkės nepatenka į skydą
Saugo apvalkalą – kabelis nesiliečia su aštriu angos kraštu
PG63 sriegis – įsukamas į korpusą ar skydą
Diapazonas Ø42–54 mm – vienas dydis keliems kabelių tipams

Kur naudojamas?

Pagrindiniai įvadai į pramonės ir komercinių pastatų įvadinius skydus
Transformatorinių žemos įtampos (0,4 kV) skydai
Rezervinių generatorių galios išvadai
Didelės galios saulės elektrinių AC surinkimo skydai
Didelių siurblinių ir kompresorinių skydai
Pramonės pagrindinės skirstomosios spintos

Naudojimas pagal poreikį

Projektuotojui.
Stambiausiam kabeliui Ø42–54 mm yra sriegiamas IP68 įvadas, tačiau specifikacijoje verta nurodyti, kad PG63 sriegis tikrinamas vietoje.

Skydų gamintojui.
Vienas stambus kabelis įvedamas per vieną angą su veržle, be membraninės plokštelės.

Saulės elektrinių montuotojui.
Storas AC surinkimo kabelis į skydą įvedamas sandariai, su IP68 sandarikliu.

Praktinis panaudojimas

Jeigu į pagrindinį skydą įvedamas kabelis, kurio išorinis Ø 48 mm, tada ES-PG63 jam tinka – tačiau pirmiausia slankmačiu pamatuokite sandariklio ir angos sriegį, nes PG63 nėra DIN 40430 dydis ir skirtingų gamintojų sriegiai gali skirtis.

Pliusai

IP68 pagal tiekėjo duomenis
Platus diapazonas – Ø42–54 mm vienam dydžiui
Užveržta veržlė prilaiko kabelį – hermetiko nereikia
Montuojama ranka ir raktu, be specialių įrankių
CE, SGS, RoHS – pagal tiekėjo duomenis
Šviesiai pilka spalva dera prie šviesiai pilkų skydų ir korpusų
Visa ES-PG serija – nuo PG7 iki PG63, pilka ir juoda

Minusai / ribojimai

Tiekėjas nenurodo medžiagos ir darbo temperatūros – specialioms sąlygoms (karštis, chemija) pasitikslinkite
IP68 panardinimo sąlygos (gylis, trukmė) nenurodytos – nuolatiniam darbui po vandeniu pasitikslinkite
Vienas sandariklis – vienas kabelis; keliems kabeliams reikia kelių angų arba membraninės plokštelės
Plonesniam nei Ø42 mm kabeliui rinkitės ES-PG48 (Ø37–44 mm); storesniam nei Ø54 mm didesnio ES-PG dydžio nėra – tinka membraninė plokštelė HTX-1 (vienam kabeliui Ø55–70 mm)
PG63 nėra DIN 40430 dydis, o sriegio ilgis nenurodytas – sriegį ir sienelės storį patikrinkite prieš montavimą

Saugos ir montavimo pastabos

Darbus skyde atlikite tik atjungę įtampą ir patikrinę, kad jos nėra
Po gręžimo ar pjovimo pašalinkite drožles iš skydo ir nuvalykite angos kraštą
Prieš įvesdami kabelį pamatuokite jo išorinį Ø slankmačiu – jis turi patekti į 42–54 mm
Veržlę užveržkite tolygiai: pirmiausia ranka, tada raktu, neperveržkite
Neįveskite kelių kabelių per vieną sandariklį
PG63 nėra DIN 40430 dydis – prieš gręždami ar sriegdami angą pamatuokite sandariklio sriegį slankmačiu

Greitas pasirinkimo gidas

Sriegis: PG63 – matuokite

Kabelis: Ø42–54 mm

Apsauga: IP68

Spalva: pilka

Tinka, kai reikia:

įvesti vieną kabelį Ø42–54 mm į skydą ar korpusą
IP68 sandarumo kabelio įvade
pilko įvado šviesiai pilkiems skydams

Patikrinkite prieš naudojimą:

išorinį kabelio Ø (42–54 mm)
angos sriegį – PG63 nėra DIN 40430 dydis, matuokite slankmačiu
ar sienelės storis ir sandariklio sriegio ilgis tarpusavyje dera

Svarbus priminimas: ES-PG63 sandarina vieno kabelio įvadą, tačiau nėra priešgaisrinė pertvara ir nepakeičia kabelio tvirtinimo trasoje; keliems kabeliams reikia kelių angų arba membraninės plokštelės.

DUK

Kokio storio kabeliui tinka ES-PG63?
Vienam kabeliui, kurio išorinis Ø 42–54 mm; gyslų skerspjūvis mm² sandariklio dydžio nelemia.

Kokia anga reikalinga?
PG63 nėra DIN 40430 dydis – angą parinkite pamatavę sandariklio sriegį slankmačiu.

Ar per vieną sandariklį galima įvesti kelis kabelius?
Ne – vienas sandariklis skirtas vienam apvaliam kabeliui; keliems kabeliams reikia kelių angų arba membraninės plokštelės, pvz. HIK-1 ar HIK-2 (iki Ø64 mm).

Iš kokios medžiagos jis pagamintas ir kokiai temperatūrai skirtas?
Tiekėjas medžiagos ir darbo temperatūros nenurodo, todėl jų neteigiame; jei projektui tai privaloma, pasitarkite su mumis prieš užsakymą.

Ar yra juodas šio dydžio variantas?
Taip, tas pats dydis juodas – ES-PG63B; spalva renkama pagal korpuso išvaizdą.

Ar ES-PG63 tiks į kito gamintojo PG63 angą?
Nebūtinai: PG63 nėra DIN 40430 dydis, todėl prieš montavimą slankmačiu pamatuokite ir angos, ir sandariklio sriegį.

Kabelio sandariklis ES-PG63, pilkas, IP68

ES-PG63 – pilkas PG63 kabelio sandariklis su veržle ir tarpine vienam kabeliui Ø42–54 mm, IP68. Skirtas stambiausiems žemos įtampos galios kabeliams.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
