  • Skaitmeninis termostatas-higrostatas | −20…+80 °C, 0–100 % RH | 2 relės 10 A | 24 V DC | STC-3028

    Kodas: ES-STC-3028-24

    Dvigubas skaitmeninis valdiklis: termostatas ir higrostatas viename panelinio montavimo korpuse, maitinimas 24 V DC. Dvi nepriklausomos relės po 10 A valdo šildymą arba vėsinimą ir drėkinimą arba sausinimą pagal T/RH zondą su 1 m kabeliu.

  • Skaitmeninis termostatas-higrostatas | −20…+80 °C, 0–100 % RH | 2 relės 10 A | 24 V DC | STC-3028

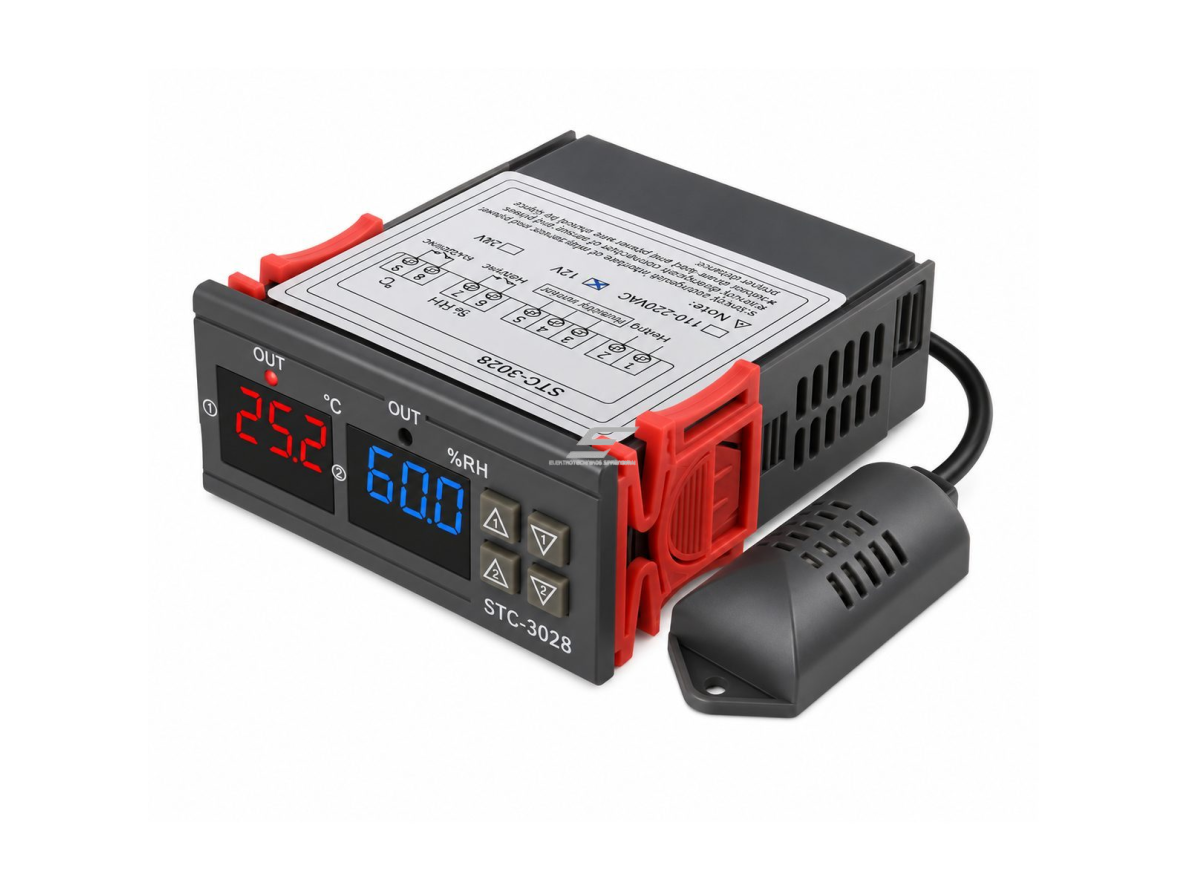

    STC-3028 – skaitmeninis dvigubas valdiklis: termostatas ir higrostatas viename korpuse. Matuoja temperatūrą −20…+80 °C ir santykinę drėgmę 0–100 % RH išoriniu zondu ant 1 m kabelio. Dvi nepriklausomos relės po 10 A perjungia šildymą arba vėsinimą ir drėkinimą arba sausinimą. Maitinimas – 24 V DC, montuojama į 71×29 mm išpjovą.

    Pagrindinė mintis:

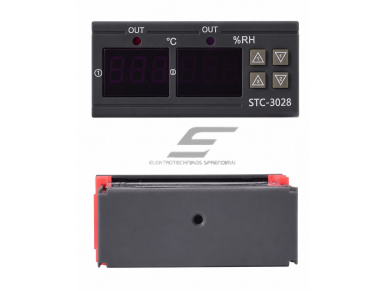

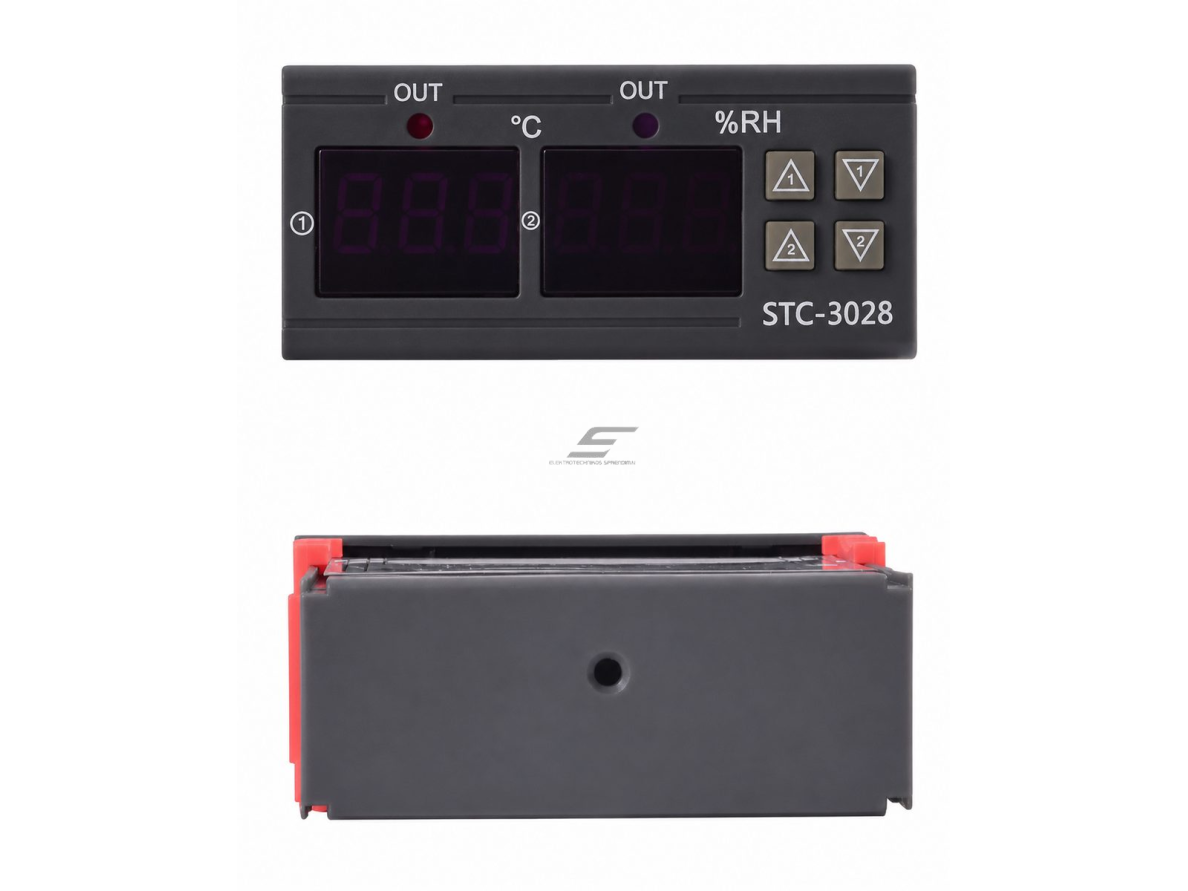

    Vietoj dviejų reguliatorių – vienas prietaisas su dviem ekranais: viršuje temperatūra, apačioje drėgmė. Režimas nustatomas dviem reikšmėmis – įjungimo ir išjungimo, be sudėtingo meniu. 24 V DC versija patogi ten, kur jau yra SELV maitinimas – automatikos skyduose, akumuliatorinėse ar saulės sistemose.
    Temperatūra
    −20…+80 °C
    Drėgmė
    0–100 % RH
    Išėjimai
    2 relės × 10 A
    Maitinimas
    24 V DC

    Veikimo principas

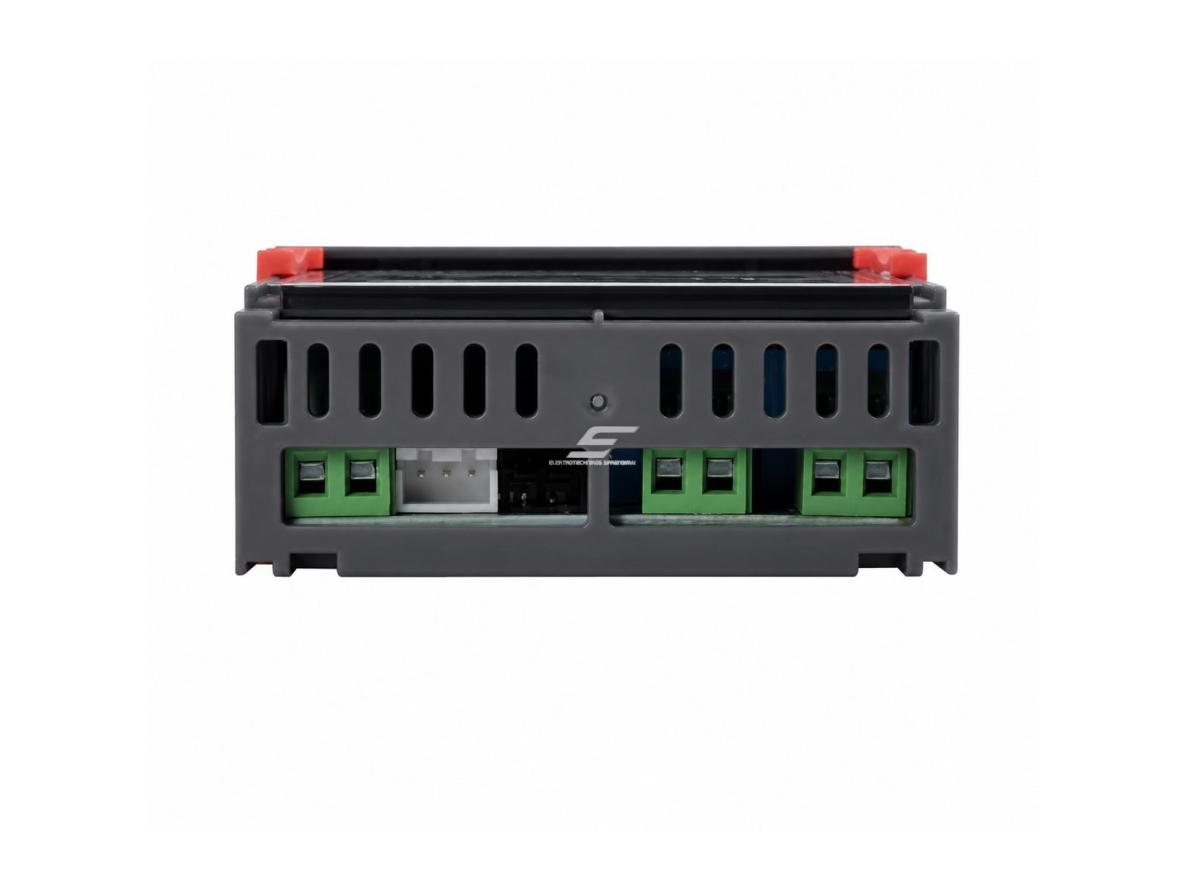

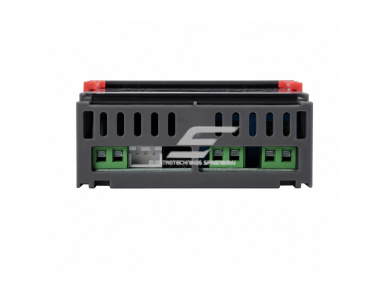

    Valdiklis įstatomas į ≈71×29 mm išpjovą skydo durelėse ar pultelyje ir prijungiamas prie 24 V DC. Zondas su 1 m kabeliu išvedamas į valdomą erdvę. Relių kontaktai beįtampiniai – apkrovos maitinimą atvedate patys.

    Kiekvienam kanalui nustatomos dvi reikšmės: įjungimo ir išjungimo. Jei įjungimo temperatūra mažesnė už išjungimo – šildymas, jei didesnė – vėsinimas. Drėgmei analogiškai: drėkinimas arba sausinimas.

    Relė įsijungia pasiekus įjungimo ribą ir išsijungia pasiekus išjungimo ribą. Tarpas tarp jų veikia kaip histerezė, todėl apkrova nedirba trumpais ciklais.

    Kuo naudingas STC-3028?
    Du valdymo kanalai ≈75×34,5×85 mm korpuse taupo vietą ir laidus. Nustatymai išlieka dingus maitinimui, o T ir RH rodmenis galima pakoreguoti 0,1 žingsniu pagal etaloninį matuoklį.

    Techninės specifikacijos

    Prekės tipas Skaitmeninis dvigubas valdiklis (termostatas + higrostatas), panelinis
    Gamintojas / modelis Gamintojas nepatvirtintas / STC-3028
    Maitinimas 24 V DC
    Savas suvartojimas < 3 W
    Temperatūros matavimo diapazonas −20…+80 °C
    Drėgmės matavimo diapazonas 0–100 % RH
    Temperatūros tikslumas ±1 °C
    Drėgmės tikslumas Patikimai nedeklaruotas – vertinkite kaip indikacinį
    Išėjimai 2 nepriklausomos relės (T ir RH), beįtampiniai kontaktai
    Relės kontaktų apkrova 10 A / 220 V AC
    Valdymo logika Įjungimo ir išjungimo reikšmės: šildymas / vėsinimas, drėkinimas / sausinimas
    Kalibravimas T ir RH poslinkis, žingsnis 0,1
    Zondas Kombinuotas T/RH, kabelis 1 m
    Ekranas 2 LED ekranai (T ir RH)
    Montavimas Panelinis, išpjova ≈71×29 mm
    Matmenys ≈75×34,5×85 mm
    Darbo aplinka 0…+60 °C, be kondensacijos
    Svoris ≈120 g
    Komplektacija Valdiklis, T/RH zondas su 1 m kabeliu

    Pagrindinės funkcijos

    • Dvigubas valdymas – temperatūra ir drėgmė reguliuojamos nepriklausomai, kiekviena savo rele.
    • Šildymas arba vėsinimas – režimą lemia įjungimo ir išjungimo reikšmių santykis.
    • Drėkinimas arba sausinimas – tas pats principas drėgmės kanalui.
    • Histerezė nustatoma laisvai – tarpas tarp ribų saugo apkrovą nuo dažno perjunginėjimo.
    • Rodmenų kalibravimas – T ir RH poslinkis 0,1 žingsniu.
    • Nustatymų atmintis – reikšmės išlieka dingus maitinimui.

    Kuo skiriasi nuo panašių?

    Plastim PHG02 (531) Mechaninis DIN higrostatas 10–90 % RH, 10 (5) A, be ekrano ir be temperatūros kanalo. STC-3028 – skaitmeninis, valdo T ir RH, montuojamas į išpjovą.
    XH-W3005 (20484–20486) Tik drėgmės valdiklis. STC-3028 papildomai turi termostato kanalą su atskira rele.
    Sentera RCTH / RSTH (22724) Kambariniai T/RH keitikliai ir valdikliai su analoginiais išėjimais ir Modbus RTU – pastatų automatikai. STC-3028 – autonominis, su relėmis, be ryšio sąsajos.
    Kiti STC-3028 variantai Funkcijos, relės ir zondas tie patys – skiriasi tik maitinimas. Šis variantas – 24 V DC; kiti: 110–220 V AC (21501), 12 V DC (21502).

    Kur naudojamas?

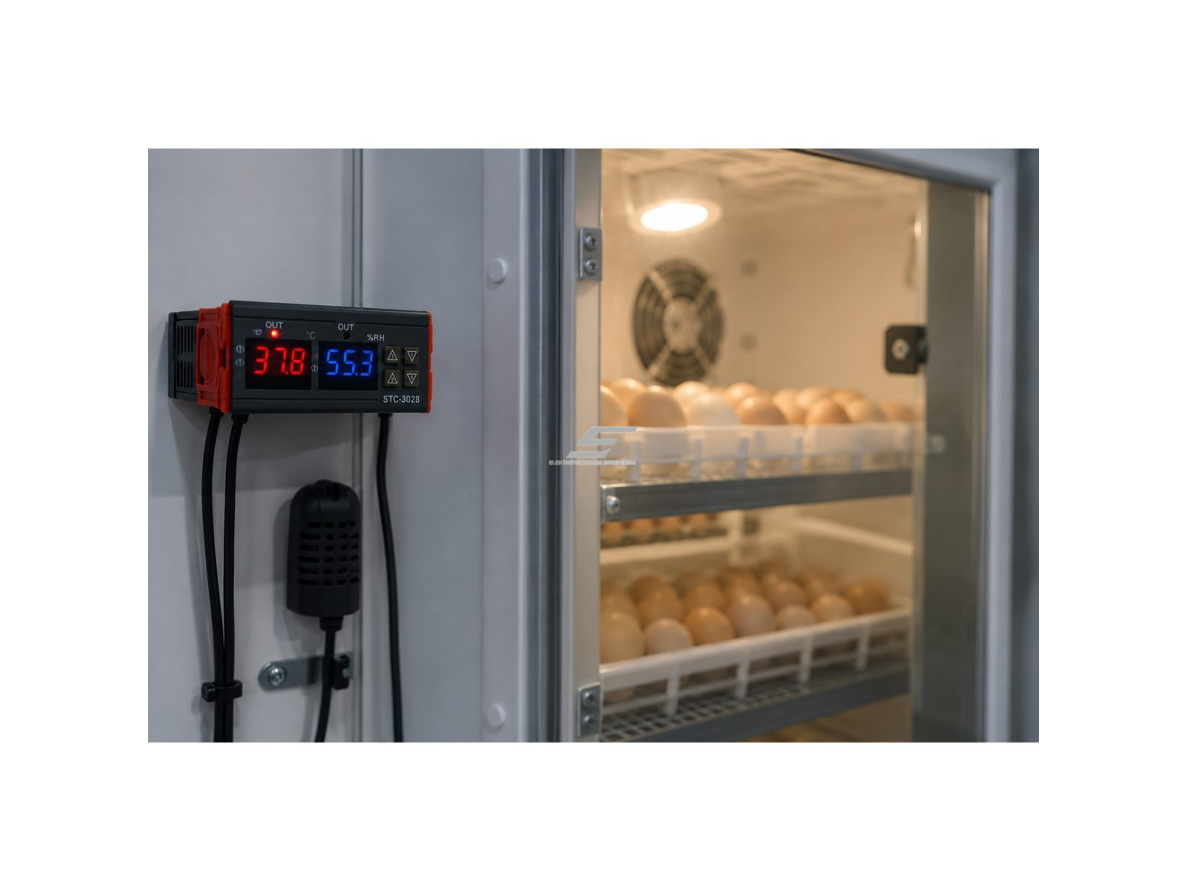

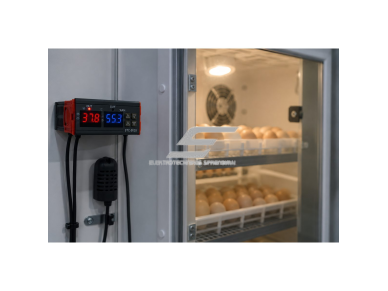

    • Inkubatoriai ir perinimo spintos
    • Grybų auginimo patalpos ir nedideli šiltnamiai
    • Rūsiai, sandėliai, archyvai – sausintuvo valdymas
    • Džiovyklos ir brandinimo kameros
    • Terariumai ir gyvūnų laikymo patalpos
    • Nedidelės šaldymo kameros – per kontaktorių
    • Autonominės 24 V DC sistemos – akumuliatorinės, saulės maitinamos spintos, transportas

    Naudojimas pagal poreikį

    Pradedančiajam.
    Kiekvienam kanalui nustatykite dvi reikšmes – įjungimo ir išjungimo. Įjungimas žemiau išjungimo reiškia šildymą arba drėkinimą.
    Pažengusiam montuotojui.
    Kontaktai beįtampiniai: apkrovos maitinimą veskite per automatinį jungiklį, o kompresorių, sausintuvą ar galingą ventiliatorių junkite per kontaktorių.
    Inžinieriui / projektuotojui.
    Prietaisas autonominis – be ryšio sąsajos ir signalizacijos išėjimo. Duomenims į BMS ar PLC rinkitės T/RH keitiklį su 0–10 V ar Modbus RTU.

    Praktinis panaudojimas

    Rūsyje drėgmė pakyla iki 75 % RH, žiemą temperatūra nukrenta iki +3 °C. Nustatoma: temperatūra įjungimas 5 °C, išjungimas 8 °C (šildymas), drėgmė įjungimas 60 %, išjungimas 50 % (sausinimas). Šildytuvas iki 10 A jungiamas per relę, sausintuvas – per kontaktorių. Rezultatas – abu parametrai laikomi ribose vienu prietaisu, be PLC.

    Pliusai / privalumai

    • Termostatas ir higrostatas viename korpuse
    • Dvi nepriklausomos relės po 10 A
    • Paprastas nustatymas – įjungimo ir išjungimo reikšmės
    • T ir RH rodmenų kalibravimas
    • Savas suvartojimas < 3 W
    • Kompaktiškas korpusas, išpjova ≈71×29 mm

    Minusai / ribojimai

    • Temperatūros tikslumas ±1 °C – tiksliam procesų valdymui per grubus.
    • Nėra ryšio sąsajos ir signalizacijos išėjimo – BMS integracijai rinkitės Sentera keitiklius (22724) ar LEFOO LFH10 (11907).
    • Ne DIN bėgio korpusas – skydo vidui tinka PHG02 (531).
    • Induktyvinei apkrovai (kompresorius, sausintuvas, variklis) reikia kontaktoriaus.
    • Drėgmės tikslumas patikimai nedeklaruotas – kritiniams procesams naudokite kalibruotą jutiklį.

    Saugos ir montavimo pastabos

    • ⚠ Valdiklį maitinkite iš SELV maitinimo šaltinio 24 V DC; laikykitės poliškumo pagal gnybtų žymėjimą.
    • ⚠ Relių kontaktais galima komutuoti ir 230 V apkrovą – tada jungia kvalifikuotas elektrikas, atjungęs įtampą, o grandinė apsaugoma automatiniu jungikliu.
    • ⚠ 230 V ir SELV laidus veskite atskirai, kad žemos įtampos grandinė neliestų tinklo laidų.
    • ⚠ Kompresorių, sausintuvą ar variklį junkite per kontaktorių – relė valdo tik jo ritę.
    • ⚠ Valdiklį montuokite sausoje vietoje, 0…+60 °C, be kondensacijos; į drėgną erdvę išveskite tik zondą.

    Greitas pasirinkimo gidas

    −20…+80 °C / 0–100 % RH
    2 relės × 10 A
    24 V DC
    Išpjova ≈71×29 mm
    Tinka, kai reikia:
    • valdyti temperatūrą ir drėgmę vienu prietaisu
    • autonominio valdymo be PLC ir tinklo
    • montuoti į skydo dureles ar pultelį
    • maitinimo 24 V DC
    Patikrinkite prieš pasirinkimą:
    • apkrovos srovę ir tipą – induktyvinei reikia kontaktoriaus
    • ar pakanka 1 m zondo kabelio
    • ar procesui pakanka ±1 °C tikslumo
    • maitinimo variantą: 110–220 V AC, 12 V DC ar 24 V DC
    Svarbus priminimas: STC-3028 nėra apsaugos įtaisas ir neturi signalizacijos išėjimo. Kritiniams procesams numatykite atskirą perkaitimo ar avarinę apsaugą.
    ☝ Elsprendimai.eu rekomenduoja:

    DUK

    Ar STC-3028 montuojamas ant DIN bėgio?
    Ne. Tai panelinis prietaisas į ≈71×29 mm išpjovą. Skydo vidui rinkitės PHG02 (531) arba įmontuokite valdiklį skydo durelėse.
    Kaip pasirinkti šildymą ar vėsinimą?
    Įjungimo reikšmę nustatykite žemiau išjungimo – bus šildymas, aukščiau – vėsinimas. Drėgmei analogiškai: drėkinimas arba sausinimas.
    Ar relė tiekia įtampą apkrovai?
    Ne. Kontaktai beįtampiniai – apkrovos maitinimą reikia atvesti atskirai per relės kontaktą.
    Ar galima tiesiogiai jungti sausintuvą ar kompresorių?
    Rekomenduojame per kontaktorių. 10 A – kontaktų nominalas, o induktyvinės apkrovos paleidimo srovė gerokai didesnė.
    Ar yra RS485 ar kita ryšio sąsaja?
    Ne. Duomenims perduoti į BMS rinkitės Sentera T/RH keitiklius su Modbus RTU.
    Ar galima pakoreguoti rodmenis?
    Taip. Temperatūra ir drėgmė kalibruojamos 0,1 žingsniu pagal etaloninį matuoklį.

    Šaltiniai: STC-3028 naudojimo instrukcija ir tiekėjų techniniai duomenys (Phipps Electronics, RCS Components, Riverwood, Shtrol). Tikrinta 2026-10-19.

    STC-3028 termostatas-higrostatas 24 V DC

    STC-3028 – panelinis dvigubas temperatūros ir drėgmės valdiklis su dviem 10 A relėmis ir T/RH zondu, maitinimas 24 V DC. Matuoja −20…+80 °C ir 0–100 % RH, valdo šildymą, vėsinimą, drėkinimą ir sausinimą.

    Publikuota: 2026-10-19 · Duomenys sutikrinti su tiekėjo duomenimis: 2026-10-19

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
