  • Skirtuminio | diferencialinio slėgio matuoklis | manometras | -250-250Pa | IP67

    Kodas: ESLFB250250

    Diferencinio slėgio manometras −250…+250 Pa orui ir neagresyvioms dujoms: be maitinimo, magnetinis mechanizmas, IP67. Filtrų ir ventiliatorių slėgio kontrolei.

  • Skirtuminio | diferencialinio slėgio matuoklis | manometras | -250-250Pa | IP67

    Rodyklinis diferencinio slėgio manometras, kurio matavimo diapazonas −250…+250 Pa. Skirtas orui ir neagresyvioms dujoms: rodo ventiliatoriaus slėgį, filtro pasipriešinimą, slėgio skirtumą tarp patalpų ar ortakyje. Veikia be maitinimo – magnetinis mechanizmas perduoda membranos poslinkį rodyklei.

    Pagrindinė mintis:
    Vėdinimo sistemoje svarbiausia matyti, ar filtras jau užsikimšęs ir ar ventiliatorius sukuria reikiamą slėgį. Šis manometras tai parodo iš karto, be elektros, be programavimo ir be ekrano – užtenka pažvelgti į skalę. Tai pigesnė Magnehelic tipo manometrų alternatyva tiems patiems darbams.
    Diapazonas
    −250…+250 Pa
    Tikslumas
    ±2 % FS (21 °C)
    Apsauga
    IP67
    Maitinimas
    nereikalingas

    Veikimo principas

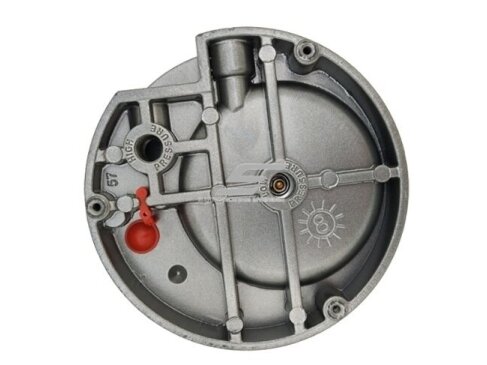

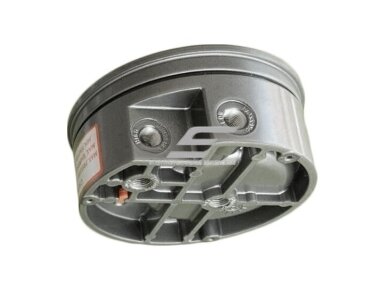

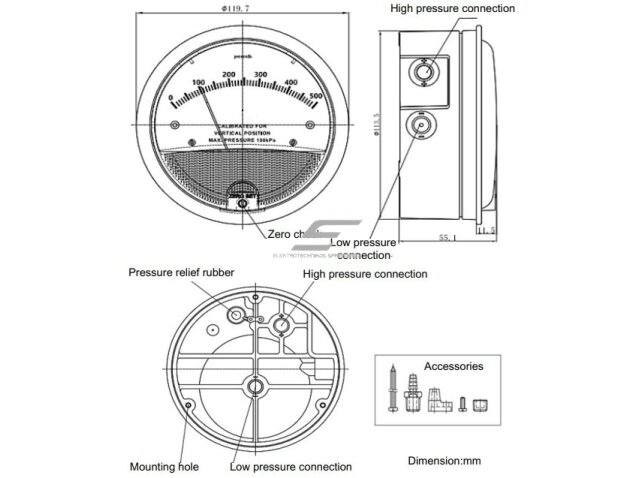

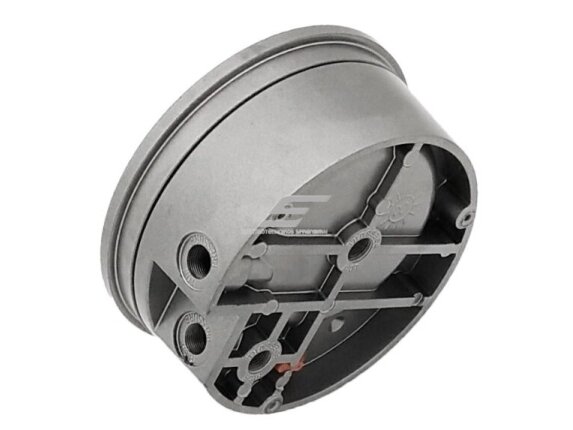

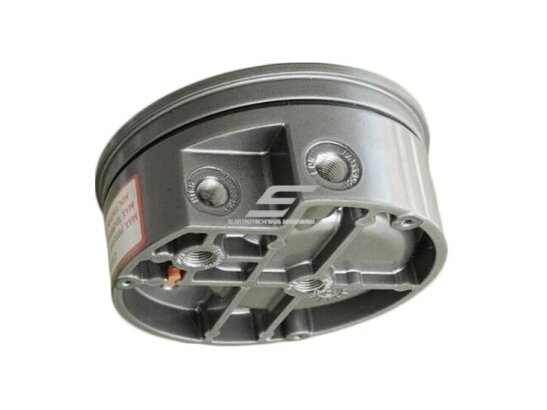

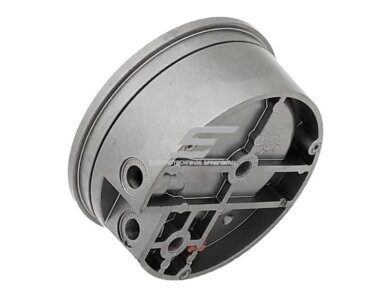

    Manometras prijungiamas dviem žarnelėmis: „+“ jungtis – prie didesnio slėgio taško (pvz., prieš filtrą), „−“ – prie mažesnio (už filtro). Galima naudoti šonines arba galines jungtis, o korpusą tvirtinti ant paviršiaus arba įleisti į skydą.

    Slėgio skirtumas lenkia guminę membraną, o magnetinis perdavimo mechanizmas be krumpliaračių suka rodyklę. Kadangi nėra trinties ir skysčio, rodyklė juda be inercijos ir be histerezės.

    Rezultatas – nuolat matomas slėgio skirtumas Pa arba kPa: aptarnaujantis žmogus iš karto mato, kada keisti filtrą ar ar ventiliatorius veikia normaliai.

    Kuo naudingas LFB manometras?
    Jis neturi elektronikos, todėl nėra ko sugadinti viršįtampiui, nereikia maitinimo ir kalibravimo per programinę įrangą. Du jungčių komplektai ir trys montavimo būdai leidžia jį pastatyti ten, kur patogu žiūrėti.

    Techninės specifikacijos

    Prekės tipasDiferencinio slėgio manometras (magnetinis mechanizmas, be skysčio)
    Gamintojas / serijaLEFOO / LFB
    Matavimo diapazonas−250…+250 Pa (abipusis – rodo teigiamą ir neigiamą slėgį)
    Matuojamas slėgisteigiamas, neigiamas (vakuumas) arba diferencinis
    Tikslumas±2 % FS (21 °C); diapazonams iki 60 Pa ir mažesniems – ±3–4 % FS
    Terpėoras ir neagresyvios dujos
    Mechanizmasmagnetinis perdavimas, membrana, be skysčio užpildo
    Perkrovos apsauga~110–150 kPa – išstumiamas guminis apsauginis kamštis
    Darbinė temperatūra−7…+60 °C
    Apsaugos klasėIP67
    Jungtys2 komplektai (šone ir gale)
    Montavimas3 būdai: ant paviršiaus, įleidžiamas, su laikikliu

    Pagrindinės funkcijos

    • Rodyklinis rodmuo be maitinimo – veikia ir dingus elektrai.
    • Magnetinis mechanizmas be trinties – stabilus rodmuo be histerezės.
    • Be skysčio – nėra garavimo, užšalimo ir nutekėjimo pavojaus.
    • Teigiamas, neigiamas ir diferencinis slėgis – vienas prietaisas skirtingiems taškams.
    • Dvi jungčių vietos – žarneles galima vesti iš šono arba iš galo.
    • IP67 korpusas – tinka montuoti vėdinimo kamerose ir technikos patalpose.

    Kur naudojamas?

    • Oro filtrų užsikimšimo kontrolė vėdinimo įrenginiuose
    • Ventiliatorių ir orapūčių slėgio stebėjimas
    • Švariosios patalpos – slėgio skirtumas tarp zonų
    • Rekuperatoriai ir oro ruošimo kameros
    • Dūmtraukio / degiklio slėgio kontrolė
    • Oro greičio matavimas su Pito vamzdeliu
    • Dulkių siurbimo ir dujų valymo įranga
    • Laboratorijų traukos spintos

    Naudojimas pagal poreikį

    Vėdinimo montuotojui.
    Greitai patikrina ir paleidžia sistemą, matydamas realų slėgio skirtumą be papildomų matuoklių.
    Pastato ūkio prižiūrėtojui.
    Mato, kada keisti filtrą, ir nekeičia jo per anksti ar per vėlai.
    Švariųjų patalpų / farmacijos įmonei.
    Nuolat rodo slėgio skirtumą tarp zonų – patogu kasdieniam vizualiam patikrinimui.

    Praktinis panaudojimas

    Jeigu rekuperatoriaus filtras prieš keitimą turi ~150 Pa pasipriešinimą, o naujas – ~50 Pa, tada pasirinkite diapazoną, kuriame darbinė vertė yra skalės viduryje (pvz., 0–250 Pa arba 0–300 Pa). Prijunkite „+“ prieš filtrą, „−“ už filtro ir pasižymėkite ribą ant skalės – filtrą keisite tada, kai rodyklė ją pasieks.

    Pliusai

    • Nereikia maitinimo ir elektros instaliacijos
    • IP67 korpusas
    • Be skysčio, be histerezės
    • Platus diapazonų pasirinkimas: 0–30 Pa … 0–10 kPa
    • Lankstus montavimas: 2 jungčių komplektai, 3 būdai
    • Pigesnė alternatyva Magnehelic tipo manometrams

    Minusai / ribojimai

    • Neperduoda signalo į valdiklį – tam rinkitės slėgio keitiklį (0–10 V / 4–20 mA / Modbus)
    • Nėra relės kontakto aliarmui – tam reikia diferencinio slėgio relės
    • Netinka skysčiams ir agresyvioms dujoms
    • Mažiausiuose diapazonuose tikslumas prastesnis (±3–4 % FS)

    Saugos ir montavimo pastabos

    • Prieš jungdami žarneles įsitikinkite, kad sistemos slėgis neviršija manometro diapazono.
    • „+“ jungkite prie didesnio, „−“ prie mažesnio slėgio taško.
    • Nepalikite neužkimštų nenaudojamų jungčių – tai klaidina rodmenis.
    • Montuokite vertikaliai, kaip numatyta – kitoje padėtyje gali reikėti nulio korekcijos.
    • Neviršykite perkrovos – suveikus apsaugai išstumiamas guminis kamštis.

    Greitas pasirinkimo gidas

    Diapazonas −250…+250 Pa
    Oras / neagresyvios dujos
    IP67
    Be maitinimo
    Tinka, kai reikia:
    • vizualiai stebėti filtro užsikimšimą
    • matyti ventiliatoriaus slėgį be elektronikos
    • kontroliuoti slėgio skirtumą tarp patalpų
    Patikrinkite prieš naudojimą:
    • ar darbinė vertė patenka į skalės vidurį
    • ar terpė – oras arba neagresyvios dujos
    • ar turite žarneles ir jungtis montavimui
    Svarbus priminimas: manometras tik rodo slėgį – jis neišjungia ventiliatoriaus ir neperduoda signalo į automatiką.

    DUK

    Ar manometrui reikia elektros?
    Ne, jis veikia mechaniškai ir maitinimo nereikia.
    Kokį diapazoną rinktis filtrui?
    Tokį, kad didžiausias leistinas filtro pasipriešinimas būtų maždaug skalės viduryje.
    Ar galima matuoti vakuumą?
    Taip, jungiant tik „−“ jungtį matuojamas neigiamas slėgis.
    Ar tinka vandeniui?
    Ne, jis skirtas orui ir neagresyvioms dujoms.
    Kuo skiriasi abipusis diapazonas?
    Jis rodo ir teigiamą, ir neigiamą slėgį nuo nulio vidury skalės.
    Ar galima įleisti į skydo dangtį?
    Taip, vienas iš trijų montavimo būdų – įleidžiamas.
