  •   Skirtuminio | diferencialinio slėgio relė | 200–2000Pa | 1,5A (0,4A) | 250V | IP54

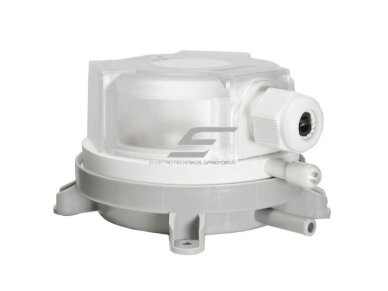

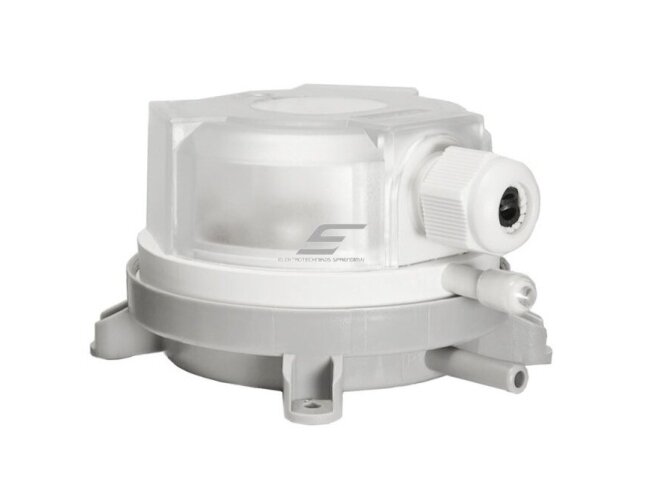

      Skirtuminio | diferencialinio slėgio relė | 200–2000Pa | 1,5A (0,4A) | 250V | IP54 1

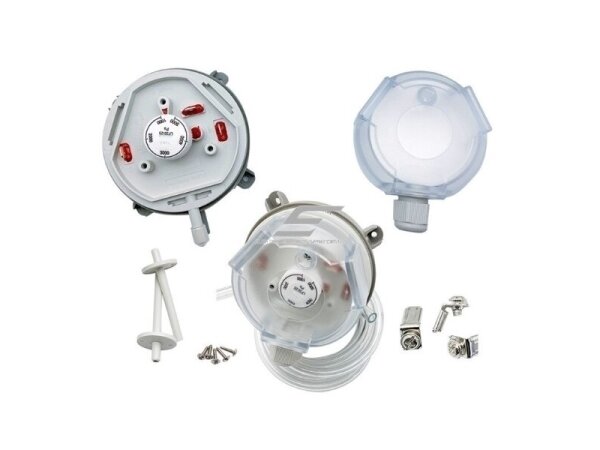

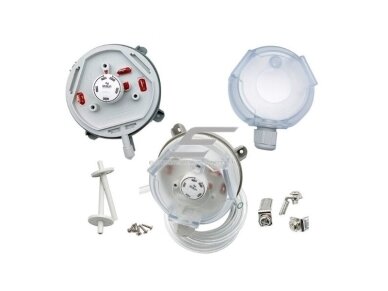

      Skirtuminio | diferencialinio slėgio relė | 200–2000Pa | 1,5A (0,4A) | 250V | IP54 2

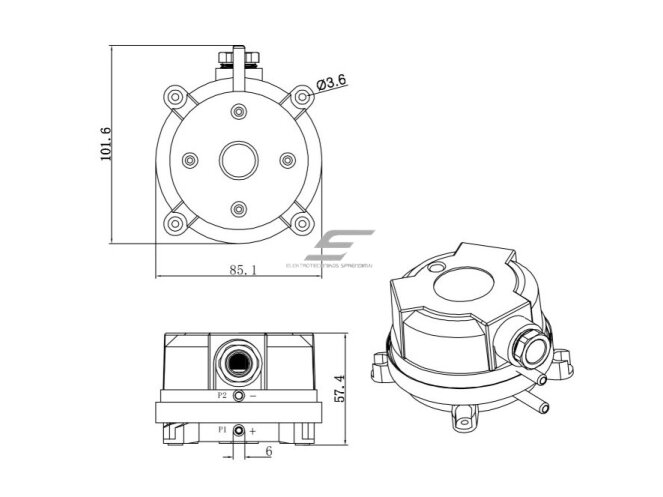

      Skirtuminio | diferencialinio slėgio relė | 200–2000Pa | 1,5A (0,4A) | 250V | IP54 3

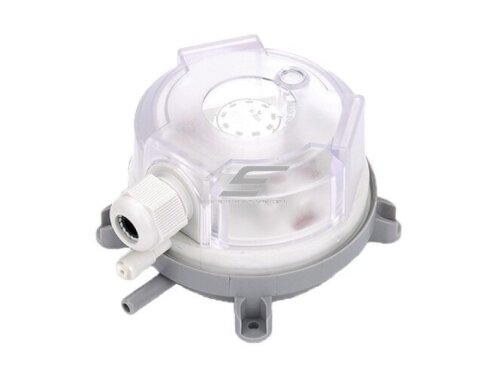

    Skirtuminio | diferencialinio slėgio relė | 200–2000Pa | 1,5A (0,4A) | 250V | IP54

    Kodas: ESLF32-20
    Pasiteirauti apie prekę
    Kaina 22.51 € su PVM
    ( 18.60 € be PVM )

    Reguliuojamas oro diferencialinio slėgio relė yra aukšto tikslumo slėgio jutiklis, skirtas aptikti mažiausius slėgio pokyčius vėdinimo ir šildymo sistemose. Jo kompaktiškas dizainas ir konstrukcija leidžia jį naudoti įvairiose pramonės ir komercinėse srityse.
    Slėgio perjungimo taškas gali būti lengvai reguliuojamas be manometro – tereikia pasukti reguliavimo rankenėlę ir vadovautis įmontuota vizualine skale. Skaidrus apsauginis dangtelis ne tik apsaugo reguliavimo rankenėlę nuo nepageidaujamo pasukimo, bet ir užtikrina IP54 apsaugos klasę.

    Oro slėgio relė yra plačiai naudojama vėdinimo, šildymo ir oro kondicionavimo sistemose, kur reikalingas tikslus oro srauto stebėjimas, taip pat gali būti naudojama kaip reguliuojamas slėgio jungiklis arba reguliuojamas vakuuminis jungiklis.

  • Prekės aprašymas

    Techninės specifikacijos

    • Veikimo terpė: Oras, nedegios ir neagresyvios dujos
    • Slėgio diapazonas: 200-2000Pa
    • Diferencialas: 100 Pa
    • Tikslumo paklaida: ≤±15%
    • Maksimalus darbinis slėgis: 10 kPa
    • Montavimo padėtis: Diafragma bet kurioje vertikalioje plokštumoje
    • Apsaugos klasė: IP54 (su dangteliu)
    • Darbinė temperatūra: -20° C iki +85° C
    • Kontaktų tipas: SPST arba SPDT

    Elektros specifikacijos:

    • Varža: <400 mΩ (pradiniame etape)
    • Srovė: 1.5A (0.4A) @ 250V
    • Gnybtai: 6.4 mm (0.25") vario lydinio
    • Prijungimas: 6.0 mm diametro vamzdelio jungtis
    • Sertifikatai: UL, CE

    Funkcijos ir savybės

    • Tikslus diferencialinio slėgio matavimas: Aptinka net mažiausius slėgio pokyčius vėdinimo sistemose, užtikrindamas efektyvų oro srauto ir filtrų būklės stebėjimą.
    • Reguliuojamas perjungimo slėgis: Galimybė rankiniu būdu reguliuoti perjungimo tašką be papildomų matavimo prietaisų.
    • IP54 apsauga su skaidriu dangteliu: Apsaugo jungiklio mechanizmą nuo dulkių ir drėgmės, padidina įrenginio ilgaamžiškumą.
    • Universalus montavimas: Galima montuoti bet kurioje vertikalioje plokštumoje, todėl lengvai pritaikomas skirtingose sistemose.
    • Platus naudojimo spektras: Naudojamas tiek pramoninėse, tiek komercinėse šildymo, vėdinimo ir oro kondicionavimo sistemose.

    Naudojimas

    • Oro šildytuvai ir ventiliatoriai – apsaugo nuo perkaitimo, stebi oro srautą.
    • Pramoniniai elektronikos aušinimo sistemos – tiksliai stebi oro filtrų būklę.
    • HVAC (šildymo, vėdinimo ir oro kondicionavimo) sistemos – kontroliuoja slėgį ortakiuose, valdo sklendes.
    • Teigiamo slėgio patalpos – palaiko pastovų slėgį kontroliuojamose zonose.
    • Apsauga nuo užšalimo – padeda išvengti nuostolių dėl per mažo oro srauto.

    Pliusai:

    • Tikslus ir jautrus slėgio aptikimas – nustato mažus pokyčius.
    • Lengvai reguliuojamas perjungimo taškas – nereikia papildomų prietaisų.
    • Atsparus aplinkos poveikiui (IP54) – apsaugotas nuo dulkių ir drėgmės.
    • Universalus montavimas – gali būti naudojamas įvairiose sistemose.
    • Platus darbinės temperatūros diapazonas (-20°C iki +85°C) – tinka ekstremalioms sąlygoms.
    • UL ir CE sertifikatai – atitinka aukščiausius kokybės standartus.

    Minusai:

    • Tinka tik orui ir nedegioms dujoms – negali būti naudojamas su agresyviomis cheminėmis medžiagomis.
    • Tik vertikalus montavimas – gali reikalauti specifinio montavimo vietos paruošimo.
    • Gali būti reikalingas papildomas kalibravimas – esant mažoms slėgio vertėms, gali reikėti reguliuoti nustatymus.



    Patikima ir lengvai reguliuojama diferencialinio slėgio relė, skirta tiksliam oro srauto ir slėgio stebėjimui įvairiose pramoninėse bei komercinėse sistemose!

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
