  • Modulinė srovės nuotėkio relė | 2P | 63A | 0,1A | AC tipas | DIN | IEK | MDV10-2-063-100

    Kodas: MDV10-2-063-100
    Barkodas: 4606056046595

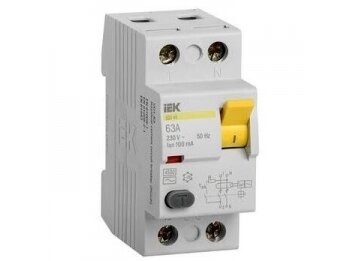

    IEK VD1-63 srovės nuotėkio relė (RCCB) 2P, 63 A, 100 mA, AC tipas. Ji stebi srovių balansą faziniuose ir neutralės laiduose ir atjungia grandinę, kai dalis srovės nuteka į žemę.

  • Modulinė srovės nuotėkio relė | 2P | 63A | 0,1A | AC tipas | DIN | IEK | MDV10-2-063-100

    IEK VD1-63 srovės nuotėkio relė (RCCB) 2P, 63 A, 100 mA, AC tipas. Ji stebi srovių balansą faziniuose ir neutralės laiduose ir atjungia grandinę, kai dalis srovės nuteka į žemę.

    Pagrindinė mintis:
    Relė apsaugo vienfazei 63 A grandinę nuo nuotėkio srovių – 100 mA slenkstis skirtas grupinei apsaugai ir gaisro prevencijai. Perkrovos ir trumpojo jungimo ji neatjungia, todėl su ja visada naudojamas automatinis jungiklis.
    Poliai
    2P
    Vardinė srovė
    63 A
    Nuotėkio srovė
    100 mA
    Nuotėkio tipas
    AC tipas

    Veikimo principas

    Relė montuojama skyde ant 35 mm DIN bėgelio, po automatiniu jungikliu. Per ją praleidžiami fazinis ir neutralės laidai.

    Tvarkingoje grandinėje į apkrovą ištekanti ir grįžtanti srovė yra lygios. Jei dėl pažeistos izoliacijos ar prisilietimo dalis srovės nuteka į žemę, atsiranda skirtumas. Kai jis pasiekia slenkstį (IΔn 100 mA), relė atjungia grandinę.

    Rezultatas – sumažinama elektros smūgio ir izoliacijos gedimo sukelto gaisro rizika. Perkrovos ir trumpojo jungimo srovių relė neatjungia – tam reikalingas automatinis jungiklis.

    Kuo naudingas MDV10-2-063-100?
    Viena relė suteikia 100 mA nuotėkio apsaugą visoms po ja prijungtoms grupėms.

    Techninės specifikacijos

    Prekės tipas Srovės nuotėkio relė (RCCB)
    Gamintojas / kodas IEK / MDV10-2-063-100
    Serija VD1-63
    Polių skaičius 2P
    Vardinė srovė (In) 63 A
    Vardinė nuotėkio srovė (IΔn) 100 mA
    Sąlyginė trumpojo jungimo srovė (Inc) 4,5 kA
    Nuotėkio apsaugos tipas AC tipas
    Standartas IEC/EN 61008-1
    Apsaugos laipsnis IP20
    Plotis 2 mod. (36 mm)
    Montavimas 35 mm DIN bėgelis

    Pagrindinės funkcijos

    • Nuotėkio srovės kontrolė – atjungia grandinę, kai nuotėkis pasiekia 100 mA
    • Paskirtis – 100 mA slenkstis skirtas grupinei apsaugai ir gaisro prevencijai
    • Gaisro rizikos mažinimas – reaguoja į izoliacijos gedimo sukeltą nuotėkį
    • Testavimo mygtukas – leidžia periodiškai patikrinti, ar relė veikia
    • Rankinis valdymas – rankenėle grandinę galima atjungti aptarnavimui

    Kur naudojamas?

    • Įvadinis namo ar sodybos skydas
    • Ūkiniai ir gamybiniai pastatai
    • Mediniai pastatai
    • Grupės su ilgais kabeliais
    • Apšvietimo grupės
    • Pakopinė (selektyvi) apsauga

    Naudojimas pagal poreikį

    Elektrikui.
    Įrengti 100 mA nuotėkio apsaugą pagal instaliacijos reikalavimus.
    Namo ar buto savininkui.
    Sumažinti gaisro riziką dėl izoliacijos gedimų.
    Skydų surinkėjui.
    Sukomplektuoti skydą patikrintų parametrų aparatu.

    Praktinis panaudojimas

    Jeigu po įvadiniu automatiniu jungikliu reikia 100 mA apsaugos, tada ši 2P relė montuojama prieš grupių automatinius jungiklius – jos 63 A vardinė srovė neturi būti mažesnė už įvadinio automato srovę.

    Pliusai

    • 100 mA nuotėkio apsauga
    • Kompaktiškas sprendimas vienfazei grandinei
    • Standartinis montavimas ant DIN bėgelio
    • Testo mygtukas „T“ periodiniam patikrinimui
    • Parametrai sutikrinti su gamintojo katalogu

    Minusai / ribojimai

    • Neapsaugo nuo perkrovos ir trumpojo jungimo – reikalingas automatinis jungiklis
    • AC tipas netinka grandinėms su pulsuojančia DC nuotėkio dedamąja (inverteriai, indukcinės viryklės) – tada rinkitės A tipą
    • 100 mA relė nėra skirta tiesioginei žmonių apsaugai – lizdų grupėms reikia 30 mA
    • IP20 – skirtas montuoti tik skyde; lauke ar drėgnoje vietoje reikia sandaraus skydelio

    Saugos ir montavimo pastabos

    • Montuokite tik atjungę įtampą ir patikrinę, kad jos nėra.
    • Darbus atlieka kvalifikuotas elektrikas.
    • Prieš relę įrenkite automatinį jungiklį, kurio srovė ne didesnė už 63 A.
    • Neutralės laido po aparato nesujunkite su kitų grupių neutrale ar PE – kitaip jis suveiks nepagrįstai.
    • Po montavimo paspauskite testavimo mygtuką „T“ ir patikrinkite atjungimą.

    Greitas pasirinkimo gidas

    2P
    63 A
    100 mA
    AC tipas
    Tinka, kai reikia:
    • 100 mA nuotėkio apsaugos vienfazei 63 A grandinei
    • gaisro rizikos mažinimo
    • naujo ar modernizuojamo skydo
    Patikrinkite prieš naudojimą:
    • Ar grandinėje nėra įrenginių, kuriems reikia A tipo apsaugos
    • Ar prieš relę yra ne didesnės nei 63 A srovės automatinis jungiklis
    • Ar skyde pakanka vietos DIN bėgelyje
    Svarbus priminimas: Srovės nuotėkio relė nepakeičia automatinio jungiklio – ji neapsaugo nuo perkrovos ir trumpojo jungimo.

    DUK

    Ar ši relė apsaugo nuo trumpojo jungimo?
    Ne – tam prieš relę reikalingas automatinis jungiklis.
    Kam skirta 100 mA nuotėkio srovė?
    100 mA slenkstis naudojamas grupinei apsaugai ir gaisro prevencijai.
    Koks nuotėkio apsaugos tipas?
    AC tipas – reaguoja į kintamąją nuotėkio srovę; grandinėms su inverteriais rinkitės A tipą.
    Ką reiškia 63 A?
    Tai didžiausia ilgalaikė srovė, kurią relė gali praleisti – prieš ją esantis automatinis jungiklis neturi būti didesnis.
    Ar tinka trifazei instaliacijai?
    Ne – trifazei grandinei rinkitės 4P aparatą.
    Kaip patikrinti, ar aparatas veikia?
    Paspauskite testavimo mygtuką „T“ – veikiantis aparatas turi atsijungti.

    Modulinė srovės nuotėkio relė | 2P | 63A | 0,1A | AC tipas | DIN | IEK | MDV10-2-063-100

    IEK MDV10-2-063-100 – 2P 63 A 100 mA AC tipo srovės nuotėkio relė vienfazės grandinės grupinei apsaugai ir gaisro prevencijai.

    Publikuota: 2026-11-15 · Duomenys sutikrinti su gamintojo katalogu: 2026-11-15

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
