  • Modulinė tarpinė relė | 2×SPDT | 8 A AC1 | dviguba ritė 230 V AC / 24 V AC/DC | LED | DIN 18 mm | GEYA GR8-208

    Kodas: ESGR8-208

    Modulinė GEYA GR8-208 tarpinė relė su 2 perjungiamaisiais kontaktais (8 A AC1) ir rite 230 V AC / 24 V AC/DC. Vienas 18 mm modulis DIN bėgelyje, LED būsenos indikacija – valdymo signalų atskyrimui, kontaktų dauginimui ir kontaktorių ričių valdymui skyduose.

  • Modulinė tarpinė relė | 2×SPDT | 8 A AC1 | dviguba ritė 230 V AC / 24 V AC/DC | LED | DIN 18 mm | GEYA GR8-208

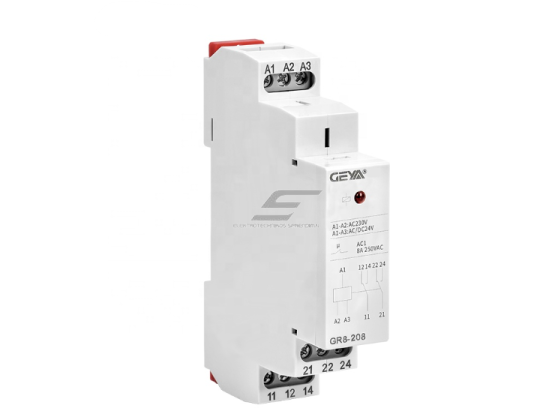

    Modulinė GEYA GR8-208 tarpinė relė su 2 perjungiamaisiais kontaktais (SPDT / CO) ir 8 A AC1 kontaktų srove. Ji montuojama ant 35 mm DIN bėgelio, užima vieną 18 mm modulį ir leidžia vienu valdymo signalu perjungti atskiras grandines, atskirti valdiklio išėjimą nuo apkrovos ir padauginti kontaktų skaičių. Dviguba ritė leidžia tą pačią relę valdyti 230 V AC (gnybtai A1–A2) arba 24 V AC/DC (A1–A3) signalu – patogu, kai skyde yra ir tinklo, ir žemos įtampos valdymo grandinės.

    Pagrindinė mintis:
    Rinkitės GR8-208, kai reikia vienu valdymo signalu perjungti 2 nepriklausomas grandines ir viską sutalpinti vieno modulio plotyje. Kontaktai skirti iki 8 A varžinei (AC1) apkrovai esant 250 V AC – variklius ir kitas dideles indukcines apkrovas relė turi valdyti per kontaktorių, o ne tiesiogiai.
    Ritė
    230 V AC / 24 V AC/DC
    Kontaktai
    2×SPDT (CO)
    Kontaktų srovė
    8 A AC1, 250 V AC
    Montavimas
    DIN 35 mm, 1 modulis (18 mm)

    Veikimo principas

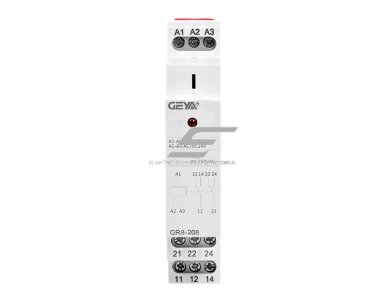

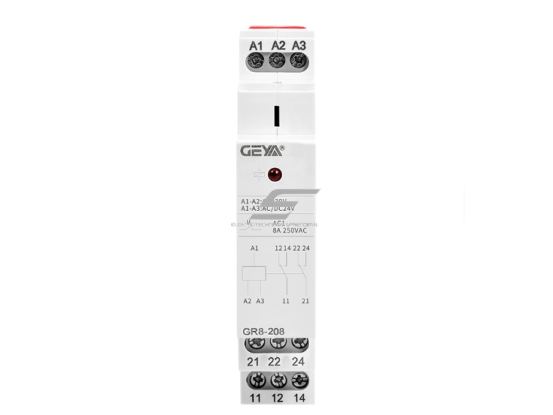

    Relė tvirtinama ant 35 mm DIN bėgelio (EN/IEC 60715) paskirstymo dėžėje ar automatikos skyde. Valdymo įtampa paduodama į ritės gnybtus A1–A2 (230 V AC) arba A1–A3 (24 V AC/DC), o valdomos grandinės jungiamos prie kontaktų grupių 11-12-14 ir 21-22-24: 11/21 – bendras kontaktas, 12/22 – normaliai uždaras (NC), 14/24 – normaliai atviras (NO).

    Padavus valdymo įtampą, ritė pritraukia inkarą ir visi 2 kontaktai persijungia vienu metu – ne ilgiau kaip per 40 ms. Raudonas LED rodo, kad relė įjungta. Nutraukus valdymo įtampą, kontaktai grįžta į pradinę padėtį (ne ilgiau kaip per 200 ms).

    Ritės ir kontaktų grandinės elektriškai atskirtos, todėl valdymo pusė gali veikti kitokia įtampa nei perjungiama grandinė – pavyzdžiui, žemos įtampos valdiklis gali saugiai perjungti 230 V grandinę.

    Kuo naudinga GR8-208?
    Vienas 18 mm modulis, 2 perjungiamieji kontaktai ir LED indikacija: GR8-208 atstoja relę su atskiru lizdu ir užima mažiau vietos skyde. Laidai jungiami tiesiai prie varžtinių gnybtų.

    Techninės specifikacijos

    Prekės tipas Modulinė tarpinė (pagalbinė) relė
    Gamintojas GEYA
    Modelis GR8-208 (230 V AC / 24 V AC/DC)
    Prekės kodas ESGR8-208
    Ritės (valdymo) įtampa 230 V AC (A1–A2) arba 24 V AC/DC (A1–A3)
    Ritės galia AC maks. 12 VA / DC maks. 1,9 W
    Valdymo įtampos tolerancija −15 % / +10 %
    Kontaktai 2×SPDT (perjungiamieji, CO)
    Kontaktų vardinė srovė 8 A (AC1)
    Perjungimo įtampa 250 V AC / 24 V DC
    Min. perjungiama galia (DC) 500 mW
    Persijungimo laikas maks. 40 ms
    Grįžimo laikas maks. 200 ms
    Būsenos indikacija raudonas LED
    Mechaninis resursas 1×10⁷ ciklų
    Elektrinis resursas (AC1) 1×10⁵ ciklų
    Darbo temperatūra −20…+55 °C
    Laikymo temperatūra −35…+75 °C
    Apsaugos laipsnis IP40 (priekinė dalis), IP20 (gnybtai)
    Montavimas DIN bėgelis 35 mm (EN/IEC 60715), bet kokia padėtis
    Matmenys 90 × 18 × 64 mm (1 modulis)
    Gnybtai vienagyslis laidas maks. 1×2,5 mm² arba 2×1,5 mm²; su antgaliu maks. 1×2,5 mm²
    Viršįtampių kategorija / taršos laipsnis III / 2

    Pagrindinės funkcijos

    • 2 perjungiamieji kontaktai – vienu signalu valdomos 2 nepriklausomos grandinės, galima naudoti NO ir NC logiką.
    • 8 A AC1 kontaktai – pakanka signalinėms lemputėms, kontaktorių ritėms, vožtuvams ir nedidelėms varžinėms apkrovoms.
    • Dviguba ritė – vienas modelis tinka ir 230 V AC, ir 24 V AC/DC valdymui, mažiau skirtingų relių sandėlyje.
    • Galvaninis atskyrimas – valdiklio ar jutiklio išėjimas atskiriamas nuo perjungiamos grandinės.
    • LED indikacija – relės būsena matoma iš karto, greitesnė diagnostika.
    • Vienas modulis – 18 mm pločio korpusas taupo vietą paskirstymo skyde.

    Kur naudojama?

    • PLC ir valdiklių išėjimų atskyrimui nuo apkrovos grandinių
    • Kontaktorių ir magnetinių paleidiklių ričių valdymui
    • ŠVOK sistemose – ventiliatorių, sklendžių, siurblių valdymui
    • Apšvietimo valdymui iš laikmačių, termostatų ar prieblandos jungiklių
    • Avarijos ir būsenos signalų perdavimui kitai sistemai (sausas kontaktas)
    • Skyduose, kuriuose naudojama ir 230 V, ir 24 V valdymo įtampa

    Naudojimas pagal poreikį

    Automatikos skydų gamintojui.
    Vienas modelis abiem valdymo įtampoms – mažiau pozicijų sandėlyje ir paprastesnė komplektacija.
    Serviso elektrikui.
    Sugedusią relę galima pakeisti nesvarstant, ar objekte valdymas 230 V, ar 24 V.
    ŠVOK montuotojui.
    24 V AC valdiklio signalu galima valdyti 230 V ventiliatoriaus ar siurblio kontaktoriaus ritę.

    Praktinis panaudojimas

    Jeigu viename skyde PLC išėjimas yra 24 V DC, o kitame relę reikia valdyti iš 230 V laikmačio, tinka ta pati GR8-208: 24 V jungiama į A1–A3, 230 V – į A1–A2. Viena kontaktų grupė valdo kontaktoriaus ritę, kita perduoda būsenos signalą į valdiklį.

    Pliusai

    • 2 perjungiamieji kontaktai viename 18 mm modulyje
    • 8 A AC1 kontaktų srovė esant 250 V AC
    • Raudonas LED būsenos indikatorius
    • Ritė ir kontaktai elektriškai atskirti
    • Nereikia atskiro lizdo – varžtiniai gnybtai iki 2,5 mm²
    • Viena relė dviem valdymo įtampoms (230 V AC arba 24 V AC/DC)

    Minusai / ribojimai

    • Kontaktų perjungimo įtampa DC – tik iki 24 V
    • Neskirta tiesiogiai paleisti variklių – naudokite kontaktorių
    • Nėra rankinio testavimo mygtuko, relė nekeičiama atskirai – sugedus keičiamas visas modulis
    • 8 A AC1 – didesnėms varžinėms apkrovoms rinkitės 16 A relę

    Saugos ir montavimo pastabos

    • Prieš montuodami išjunkite maitinimą ir patikrinkite, ar nėra įtampos.
    • Patikrinkite ritės įtampą ant korpuso: 230 V AC (A1–A2) arba 24 V AC/DC (A1–A3).
    • Nejunkite 230 V į A1–A3 – šie gnybtai skirti tik 24 V AC/DC.
    • Neviršykite 8 A AC1 ir 250 V AC / 24 V DC perjungimo ribų.
    • Indukcinėms apkrovoms (kontaktorių ritėms, vožtuvams) naudokite slopinimo grandinę: DC – diodą, AC – RC grandinę ar varistorių.
    • Laidų skerspjūvį parinkite pagal srovę; į gnybtą – maks. 2,5 mm².
    • Montavimą ir prijungimą turi atlikti kvalifikuotas elektrikas.

    Greitas pasirinkimo gidas

    230 V AC / 24 V AC/DC
    2×SPDT (CO)
    8 A AC1
    1 modulis DIN 18 mm
    LED indikacija
    Tinka, kai reikia:
    • vienu signalu valdyti 2 grandines
    • atskirti valdiklio išėjimą nuo apkrovos
    • valdyti kontaktoriaus ritę
    • turėti vieną relę 230 V AC ir 24 V AC/DC valdymui
    Patikrinkite prieš naudojimą:
    • valdymo įtampą ir jos tipą (AC ar DC)
    • apkrovos tipą ir srovę – iki 8 A AC1
    • ar DC perjungiama įtampa neviršija 24 V
    • ar skyde yra 1 laisvas modulis
    Svarbus priminimas: Tarpinė relė nėra apsauginis aparatas: ji neapsaugo nuo perkrovos ar trumpojo jungimo, todėl grandinę būtina apsaugoti automatiniu jungikliu ar saugikliu.

    DUK – dažniausiai užduodami klausimai

    Kokia ritės valdymo įtampa?
    230 V AC (A1–A2) arba 24 V AC/DC (A1–A3).
    Ar tinka PLC išėjimui?
    Taip – 24 V DC jungiama į A1–A3; ritės galia iki 1,9 W (apie 80 mA), todėl patikrinkite, ar PLC išėjimas atlaiko tokią srovę.
    Ar galima tiesiogiai jungti variklį?
    Ne – relė valdo kontaktoriaus ritę, o kontaktorius – variklį.
    Kiek vietos užima skyde?
    Vieną modulį – 18 mm DIN bėgelyje.
    Ar galima perjungti DC apkrovą?
    Taip, tačiau kontaktų perjungimo įtampa DC – tik iki 24 V.
    Ar reikia atskiro relės lizdo?
    Ne – laidai jungiami tiesiai prie varžtinių gnybtų.

    Modulinė tarpinė relė | 2×SPDT | 8 A AC1 | dviguba ritė 230 V AC / 24 V AC/DC | LED | DIN 18 mm | GEYA GR8-208

    GEYA GR8-208 – modulinė tarpinė relė su 2 perjungiamaisiais 8 A AC1 kontaktais ir rite 230 V AC / 24 V AC/DC. Vienas 18 mm modulis DIN bėgelyje, LED indikacija ir galvaninis atskyrimas – patikimam signalų perdavimui ir kontaktorių valdymui automatikos ir paskirstymo skyduose.
