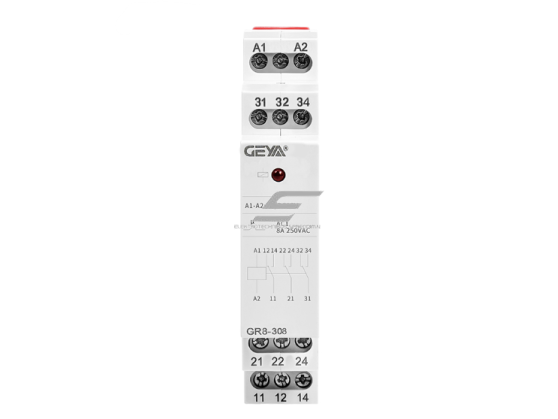

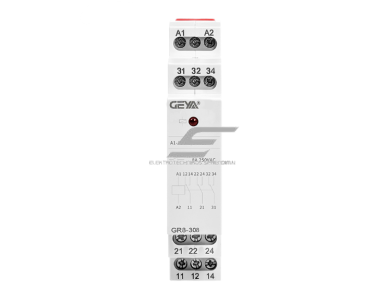

Modulinė tarpinė relė | 3×SPDT | 8 A AC1 | ritė 12 V AC/DC | LED | DIN 18 mm | GEYA GR8-308
Kodas: ESGR8-3161Kaina 19.78 € su PVM( 16.35 € be PVM )Modulinė GEYA GR8-308 tarpinė relė su 3 perjungiamaisiais kontaktais (8 A AC1) ir rite 12 V AC/DC. Vienas 18 mm modulis DIN bėgelyje, LED būsenos indikacija – valdymo signalų atskyrimui, kontaktų dauginimui ir kontaktorių ričių valdymui skyduose.
-
Modulinė tarpinė relė | 3×SPDT | 8 A AC1 | ritė 12 V AC/DC | LED | DIN 18 mm | GEYA GR8-308
Modulinė GEYA GR8-308 tarpinė relė su 3 perjungiamaisiais kontaktais (SPDT / CO) ir 8 A AC1 kontaktų srove. Ji montuojama ant 35 mm DIN bėgelio, užima vieną 18 mm modulį ir leidžia vienu valdymo signalu perjungti atskiras grandines, atskirti valdiklio išėjimą nuo apkrovos ir padauginti kontaktų skaičių. Ritė 12 V AC/DC tinka valdymui iš 12 V maitinimo šaltinių, akumuliatorinių sistemų ir 12 V valdiklių išėjimų.
Pagrindinė mintis:
Rinkitės GR8-308, kai reikia vienu valdymo signalu perjungti 3 nepriklausomas grandines ir viską sutalpinti vieno modulio plotyje. Kontaktai skirti iki 8 A varžinei (AC1) apkrovai esant 250 V AC – variklius ir kitas dideles indukcines apkrovas relė turi valdyti per kontaktorių, o ne tiesiogiai.Ritė
12 V AC/DCKontaktai
3×SPDT (CO)Kontaktų srovė
8 A AC1, 250 V ACMontavimas
DIN 35 mm, 1 modulis (18 mm)Veikimo principas
Relė tvirtinama ant 35 mm DIN bėgelio (EN/IEC 60715) paskirstymo dėžėje ar automatikos skyde. Valdymo įtampa paduodama į ritės gnybtus A1–A2, o valdomos grandinės jungiamos prie kontaktų grupių 11-12-14, 21-22-24 ir 31-32-34: 11/21/31 – bendras kontaktas, 12/22/32 – normaliai uždaras (NC), 14/24/34 – normaliai atviras (NO).
Padavus valdymo įtampą, ritė pritraukia inkarą ir visi 3 kontaktai persijungia vienu metu – ne ilgiau kaip per 40 ms. Raudonas LED rodo, kad relė įjungta. Nutraukus valdymo įtampą, kontaktai grįžta į pradinę padėtį (ne ilgiau kaip per 200 ms).
Ritės ir kontaktų grandinės elektriškai atskirtos, todėl valdymo pusė gali veikti kitokia įtampa nei perjungiama grandinė – pavyzdžiui, žemos įtampos valdiklis gali saugiai perjungti 230 V grandinę.
Kuo naudinga GR8-308?
Vienas 18 mm modulis, 3 perjungiamieji kontaktai ir LED indikacija: GR8-308 atstoja relę su atskiru lizdu ir užima mažiau vietos skyde. Laidai jungiami tiesiai prie varžtinių gnybtų.Techninės specifikacijos
Prekės tipas Modulinė tarpinė (pagalbinė) relė Gamintojas GEYA Modelis GR8-308 (12 V AC/DC) Prekės kodas ESGR8-3161 Ritės (valdymo) įtampa 12 V AC/DC (A1–A2) Ritės galia AC maks. 12 VA / DC maks. 1,9 W Valdymo įtampos tolerancija −15 % / +10 % Kontaktai 3×SPDT (perjungiamieji, CO) Kontaktų vardinė srovė 8 A (AC1) Perjungimo įtampa 250 V AC / 24 V DC Min. perjungiama galia (DC) 500 mW Persijungimo laikas maks. 40 ms Grįžimo laikas maks. 200 ms Būsenos indikacija raudonas LED Mechaninis resursas 1×10⁷ ciklų Elektrinis resursas (AC1) 1×10⁵ ciklų Darbo temperatūra −20…+55 °C Laikymo temperatūra −35…+75 °C Apsaugos laipsnis IP40 (priekinė dalis), IP20 (gnybtai) Montavimas DIN bėgelis 35 mm (EN/IEC 60715), bet kokia padėtis Matmenys 90 × 18 × 64 mm (1 modulis) Gnybtai vienagyslis laidas maks. 1×2,5 mm² arba 2×1,5 mm²; su antgaliu maks. 1×2,5 mm² Viršįtampių kategorija / taršos laipsnis III / 2 Pagrindinės funkcijos
- 3 perjungiamieji kontaktai – vienu signalu valdomos 3 nepriklausomos grandinės, galima naudoti NO ir NC logiką.
- 8 A AC1 kontaktai – pakanka signalinėms lemputėms, kontaktorių ritėms, vožtuvams ir nedidelėms varžinėms apkrovoms.
- 12 V AC/DC ritė – tinka ir kintamajai, ir nuolatinei 12 V valdymo įtampai.
- Galvaninis atskyrimas – valdiklio ar jutiklio išėjimas atskiriamas nuo perjungiamos grandinės.
- LED indikacija – relės būsena matoma iš karto, greitesnė diagnostika.
- Vienas modulis – 18 mm pločio korpusas taupo vietą paskirstymo skyde.
Kur naudojama?
- PLC ir valdiklių išėjimų atskyrimui nuo apkrovos grandinių
- Kontaktorių ir magnetinių paleidiklių ričių valdymui
- ŠVOK sistemose – ventiliatorių, sklendžių, siurblių valdymui
- Apšvietimo valdymui iš laikmačių, termostatų ar prieblandos jungiklių
- Avarijos ir būsenos signalų perdavimui kitai sistemai (sausas kontaktas)
- 12 V sistemose: vartų automatika, apsaugos signalizacija, autonominės ir akumuliatorinės sistemos
Naudojimas pagal poreikį
Vartų ir apsaugos sistemų montuotojui.
Silpnas 12 V valdiklio išėjimas perjungia apšvietimą, sireną ar kitą grandinę.Autonominių ir saulės sistemų montuotojui.
12 V signalu valdomos apkrovos ir būsenos signalai be papildomų keitiklių.Automatikos integratoriui.
Trys kontaktai iš vieno 12 V išėjimo – keli valdymo veiksmai vienu metu.Praktinis panaudojimas
Jeigu vartų valdiklis ar 12 V signalizacijos centralė turi silpną išėjimą, GR8-308 su 12 V rite vienu signalu gali įjungti apšvietimą (pirmas NO kontaktas), perduoti signalą kitai sistemai (antras NO) ir per NC kontaktą blokuoti kitą funkciją.Pliusai
- 3 perjungiamieji kontaktai viename 18 mm modulyje
- 8 A AC1 kontaktų srovė esant 250 V AC
- Raudonas LED būsenos indikatorius
- Ritė ir kontaktai elektriškai atskirti
- Nereikia atskiro lizdo – varžtiniai gnybtai iki 2,5 mm²
- 12 V AC/DC ritė – tinka ir AC, ir DC valdymui
Minusai / ribojimai
- Kontaktų perjungimo įtampa DC – tik iki 24 V
- Neskirta tiesiogiai paleisti variklių – naudokite kontaktorių
- Nėra rankinio testavimo mygtuko, relė nekeičiama atskirai – sugedus keičiamas visas modulis
- 8 A AC1 – didesnėms varžinėms apkrovoms rinkitės 16 A relę
- Ritė tik 12 V – 24 V valdymui rinkitės 24 V ritės relę
Saugos ir montavimo pastabos
- Prieš montuodami išjunkite maitinimą ir patikrinkite, ar nėra įtampos.
- Patikrinkite ritės įtampą ant korpuso: 12 V AC/DC (A1–A2).
- Nejunkite į ritę aukštesnės nei 12 V įtampos (tolerancija −15 % / +10 %).
- Neviršykite 8 A AC1 ir 250 V AC / 24 V DC perjungimo ribų.
- Indukcinėms apkrovoms (kontaktorių ritėms, vožtuvams) naudokite slopinimo grandinę: DC – diodą, AC – RC grandinę ar varistorių.
- Laidų skerspjūvį parinkite pagal srovę; į gnybtą – maks. 2,5 mm².
- Montavimą ir prijungimą turi atlikti kvalifikuotas elektrikas.
Greitas pasirinkimo gidas
12 V AC/DC3×SPDT (CO)8 A AC11 modulis DIN 18 mmLED indikacijaTinka, kai reikia:- vienu signalu valdyti 3 grandines
- atskirti valdiklio išėjimą nuo apkrovos
- valdyti kontaktoriaus ritę
- valdyti iš 12 V AC arba DC šaltinio
Patikrinkite prieš naudojimą:- valdymo įtampą ir jos tipą (AC ar DC)
- apkrovos tipą ir srovę – iki 8 A AC1
- ar DC perjungiama įtampa neviršija 24 V
- ar skyde yra 1 laisvas modulis
Svarbus priminimas: Tarpinė relė nėra apsauginis aparatas: ji neapsaugo nuo perkrovos ar trumpojo jungimo, todėl grandinę būtina apsaugoti automatiniu jungikliu ar saugikliu.DUK – dažniausiai užduodami klausimai
Kokia ritės valdymo įtampa?
12 V AC/DC (A1–A2).Ar tinka PLC išėjimui?
Tinka, jei išėjimas 12 V; ritės galia iki 1,9 W (apie 160 mA), todėl patikrinkite išėjimo leistiną srovę.Ar galima tiesiogiai jungti variklį?
Ne – relė valdo kontaktoriaus ritę, o kontaktorius – variklį.Kiek vietos užima skyde?
Vieną modulį – 18 mm DIN bėgelyje.Ar galima perjungti DC apkrovą?
Taip, tačiau kontaktų perjungimo įtampa DC – tik iki 24 V.Ar reikia atskiro relės lizdo?
Ne – laidai jungiami tiesiai prie varžtinių gnybtų.Modulinė tarpinė relė | 3×SPDT | 8 A AC1 | ritė 12 V AC/DC | LED | DIN 18 mm | GEYA GR8-308
GEYA GR8-308 – modulinė tarpinė relė su 3 perjungiamaisiais 8 A AC1 kontaktais ir rite 12 V AC/DC. Vienas 18 mm modulis DIN bėgelyje, LED indikacija ir galvaninis atskyrimas – patikimam signalų perdavimui ir kontaktorių valdymui automatikos ir paskirstymo skyduose.
