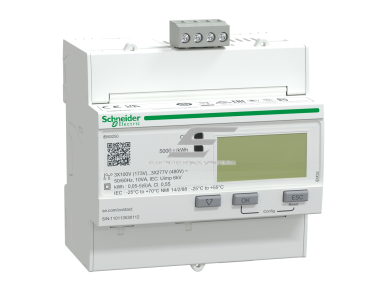

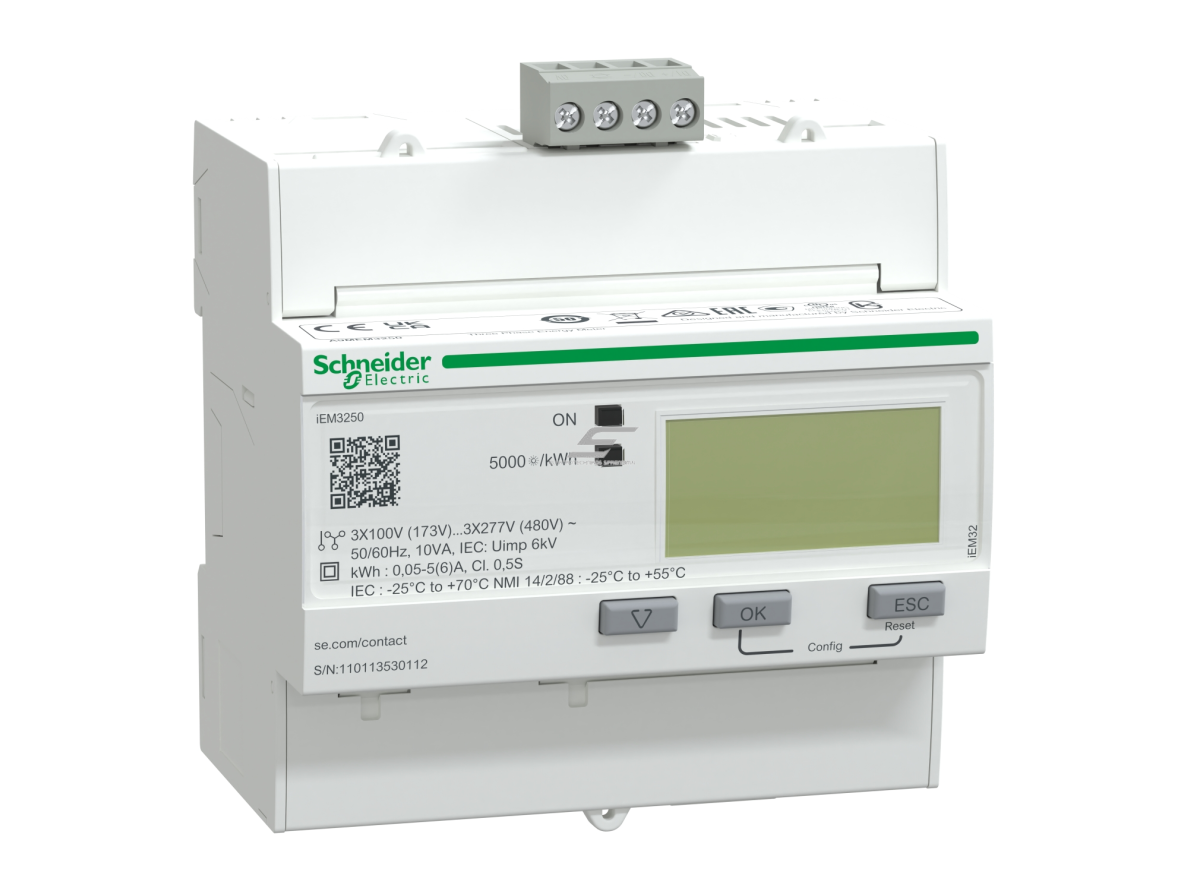

  • Nauja prekė   Trifazis elektros energijos skaitiklis per CT | x/1 A ir x/5 A | 3×230/400 V | Modbus RS-485 | DIN | Schneider Electric Acti9 iEM3250 | A9MEM3250

    Trifazis elektros energijos skaitiklis per CT | x/1 A ir x/5 A | 3×230/400 V | Modbus RS-485 | DIN | Schneider Electric Acti9 iEM3250 | A9MEM3250

    Kodas: A9MEM3250
    Pasiteirauti apie prekę
    Kaina 211.23 € su PVM
    ( 174.57 € be PVM )

    Trifazis elektros energijos skaitiklis jungiamas per srovės transformatorius x/1 A arba x/5 A, Modbus RTU RS-485, aktyvioji energija kl. 0,5S.

  • Prekės aprašymas

    Trifazis elektros energijos skaitiklis per CT | x/1 A ir x/5 A | 3×230/400 V | Modbus RS-485 | DIN | Schneider Electric Acti9 iEM3250 | A9MEM3250

    Schneider Electric Acti9 iEM3250 A9MEM3250 – modulinis trifazis elektros energijos skaitiklis, jungiamas per išorinius srovės transformatorius x/1 A arba x/5 A. Skirtas didesnių srovių linijoms, kur tiesioginio jungimo skaitiklis netinka, o duomenys perduodami per Modbus RS-485.

    Pagrindinė mintis:
    iEM3250 – tai paprastas ir tikslus sprendimas, kai reikia matuoti aktyviąją energiją ir pagrindinius tinklo parametrus per srovės transformatorius ir perduoti juos į valdymo sistemą per Modbus. Atsiskaitomajai apskaitai su MID rinkitės iEM3255.
    Jungimas
    per CT x/1 A arba x/5 A
    Tikslumas
    kl. 0,5S (IEC 62053-22)
    Ryšys
    Modbus RTU RS-485
    MID
    Ne

    Veikimo principas

    Skaitiklis montuojamas ant DIN bėgelio. Srovės grandinės jungiamos per išorinius srovės transformatorius, įtampos grandinės – tiesiogiai arba per įtampos transformatorius.

    Skaitiklyje nustatomas CT santykis (pirminė srovė iki 32 767 A) ir tinklo tipas – 3P, 3P+N arba 1P+N.

    Prietaisas skaičiuoja aktyviąją energiją (suminę, dalinę ir pagal fazes) ir rodo srovę, įtampą, galią, galios koeficientą ir dažnį.

    Kuo naudingas iEM3250?
    Tikslus aktyviosios energijos matavimas per CT ir paprastas integravimas į SCADA ar BMS per Modbus.

    Techninės specifikacijos

    Prekės tipas Trifazis elektros energijos skaitiklis per srovės transformatorius
    Gamintojas / kodas Schneider Electric / A9MEM3250
    Modelis Acti9 iEM3250
    Srovės įėjimas per CT x/1 A arba x/5 A
    CT pirminė srovė 1…32 767 A
    Įtampa 100…277 V L-N / 173…480 V L-L, 50/60 Hz
    Įtampos transformatoriai palaikomi
    Tinklo tipai 3P, 3P+N, 1P+N
    Matuojama aktyvioji energija (suminė, dalinė, pagal fazes), srovė, įtampa, aktyvioji galia, galios koeficientas, dažnis
    Tikslumo klasė aktyvioji energija 0,5S (IEC 62053-22), C klasė (EN 50470-3)
    MID Ne
    Tarifai nėra
    Įėjimai / išėjimai nėra
    Ryšys Modbus RTU, RS-485, 9,6 / 19,2 / 38,4 kbaud
    Ekranas LCD
    Gnybtai srovės – 6 mm², įtampos – 2,5 mm²
    Plotis 5 moduliai (90 mm)
    Matmenys 90 × 95 × 69 mm
    Apsaugos klasė IP40 priekis / IP20 korpusas
    Darbo temperatūra −25…+70 °C
    Viršįtampių kategorija III
    Montavimas DIN bėgelis 35 mm

    Pagrindinės funkcijos

    • Jungimas per CT x/1 A ir x/5 A – tinka bet kokiai įvado srovei.
    • Aktyvioji energija kl. 0,5S – tikslus vartojimo matavimas.
    • Modbus RTU RS-485 – duomenys į SCADA, BMS ar energijos valdymo sistemą.
    • Dalinis skaitiklis – energijos matavimas pasirinktam laikotarpiui.
    • Matavimas pagal fazes – lengviau rasti apkrovos asimetriją.

    Kur naudojamas?

    • Pastatų ir įmonių įvadai su srovės transformatoriais
    • Nuomininkų ir zonų apskaita
    • Saulės elektrinių generacijos ir vartojimo apskaita
    • Gamybos linijų energijos stebėsena
    • Energijos valdymo ir BMS sistemos
    • Skydų gamyba ir modernizacija

    Naudojimas pagal poreikį

    Pastato administratoriui.
    Rodo realų vartojimą ir leidžia jį stebėti nuotoliniu būdu.
    Automatikos / SCADA integratoriui.
    Modbus RTU registrai leidžia skaitiklį greitai įtraukti į sistemą.
    Elektrikui montuotojui.
    5 modulių DIN korpusas ir aiškus CT santykio nustatymas – paprastas montavimas.

    Praktinis panaudojimas

    Jeigu gamybos linijai reikia matuoti energiją per 400/5 A srovės transformatorius ir rodyti ją SCADA sistemoje, tada iEM3250 jungiamas per CT, skaitiklyje nustatomas santykis 400/5, o duomenys skaitomi per Modbus RS-485.

    Pliusai

    • Jungimas per CT x/1 A ir x/5 A
    • Tikslumo klasė 0,5S
    • Modbus RTU RS-485
    • Kompaktiškas – 5 moduliai
    • Paprastas konfigūravimas

    Minusai / ribojimai

    • Nėra MID – atsiskaitomajai apskaitai rinkitės iEM3255
    • Nematuoja reaktyviosios energijos
    • Nėra tarifų ir impulsinio išėjimo
    • Reikalingi išoriniai srovės transformatoriai

    Saugos ir montavimo pastabos

    • Prieš jungdami atjunkite įtampą ir patikrinkite, kad jos nėra.
    • Srovės transformatorių antrinių grandinių neatidarykite esant apkrovai – naudokite trumpinimo gnybtus.
    • Laikykitės CT krypties (P1→P2) ir fazių atitikimo įtampos įėjimams.
    • Įtampos grandines apsaugokite pagal gamintojo instrukciją.
    • Montavimą atlieka kvalifikuotas elektrikas.

    Greitas pasirinkimo gidas

    CT x/1 A, x/5 A
    3×230/400 V
    kl. 0,5S
    Modbus RS-485
    5 mod. DIN
    be MID
    Tinka, kai reikia:
    • Matuoti energiją per srovės transformatorius
    • Perduoti duomenis per Modbus
    • Stebėti vartojimą be atsiskaitomosios apskaitos
    Patikrinkite prieš naudojimą:
    • CT santykį ir antrinę srovę (1 A ar 5 A)
    • Tinklo tipą (3P / 3P+N / 1P+N)
    • Modbus adresą ir ryšio greitį
    Svarbus priminimas: Skaitiklis neapsaugo linijos – jam reikalingi srovės transformatoriai ir įtampos grandinių apsauga.
    ☝ Elsprendimai.eu rekomenduoja:
    • ELEQ TQ50-L / TQ40 arba Schneider PowerLogic HJ / HM srovės transformatoriai
    • Kai reikia harmonikų ir aliarmų – tinklo analizatorius PM5110

    DUK

    Ar galima jungti tiesiogiai?
    Ne – skaitiklis jungiamas tik per srovės transformatorius x/1 A arba x/5 A.
    Ar turi MID?
    Ne – MID versija yra iEM3255.
    Koks ryšys?
    Modbus RTU per RS-485.
    Kiek modulių užima?
    5 modulius (90 mm) ant DIN bėgelio.
    Ar matuoja reaktyviąją energiją?
    Ne – tik aktyviąją energiją.
    Ar galima naudoti su 1 A transformatoriais?
    Taip – palaikomi x/1 A ir x/5 A transformatoriai.

    Dokumentai

    Trifazis elektros energijos skaitiklis per CT | x/1 A ir x/5 A | 3×230/400 V | Modbus RS-485 | DIN | Schneider Electric Acti9 iEM3250 | A9MEM3250

    Schneider Electric Acti9 iEM3250 A9MEM3250 – trifazis skaitiklis per CT x/1 A ir x/5 A, kl. 0,5S, Modbus RS-485. Tikslus energijos matavimas ir integracija į valdymo sistemas.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
