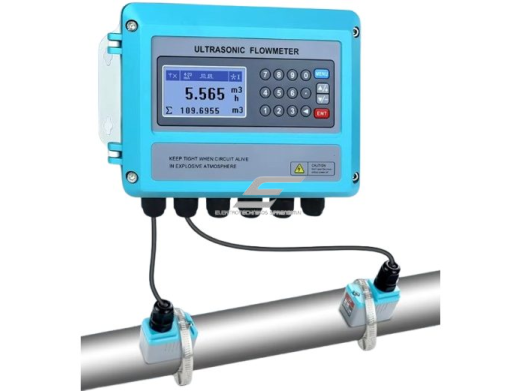

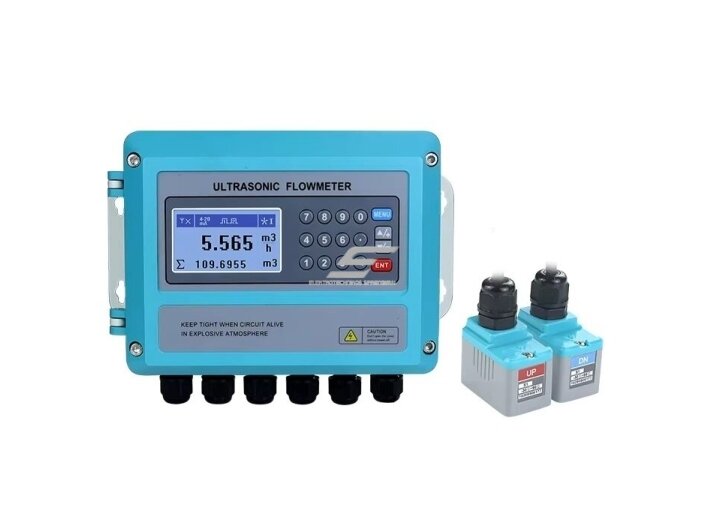

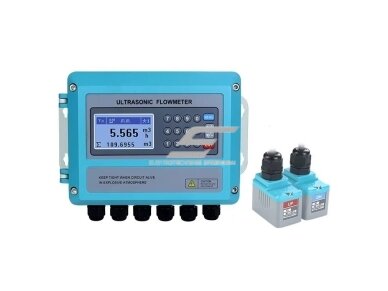

Ultragarsinis vandens | skysčių srauto matuoklis | jutiklis | panelė | DN15-100mm | -30~70℃ | 230VAC/24VDC | RS485/4-20mA | Modbus RTU

Techninės specifikacijos:

• Matavimo tikslumas: ±1.5%
• Pakartojamumas: ±0.2%
• Srauto matavimo diapazonas:

•  DN15–DN100 vamzdžiai

•  Srauto greitis: 0.3–4 m/s (DN200 ir mažesni), 0.3–6 m/s (virš DN200)

• Matavimo principas: Ultragarsinės bangos plitimo laiko skirtumo principas, dvigubi procesoriai, 4 baitų slankaus kablelio skaičiavimas
• Matavimo periodas: 500 ms (2 kartai per sekundę)
• Maitinimas: 220 VAC arba 24 VDC (izoliuotas)
• Energijos sąnaudos: ~50 mA (be klaviatūros ir garso signalo)
• Ekranas: 2 eilutės po 10 simbolių su apšvietimu
• Signalų įvestys:

•  3 kanalai po 4–20 mA analoginių įėjimų

•  2 kanalai trijų laidų rezistorių įėjimų

• Signalų išvestys:

•  1 RS485 išvestis

•  1 analoginė 4–20 mA arba 0–20 mA išvestis (aktyvi arba pasyvi)

•  Galimybė naudoti HART arba OCT protokolus

• Protokolas: Modbus RTU
• Jutiklis: Išorinis, apkabos tipo, be vamzdžio pažeidimo
• Skysčio temperatūra: -30 °C iki +70 °C
• Vamzdžio tipai: Plienas, nerūdijantis plienas, ketaus, anglinis plienas, PVC, stiklas
• Atmintis:

•  Saugo iki 512 dienų duomenų

•  Išsaugo 128 mėnesių statistiką

•  Automatiškai įsimena 30 paskutinių paleidimų

Funkcijos:

• Tikslus ir neinvazinis skysčio srauto matavimas
• Duomenų saugojimas ir analizė per Modbus RTU
• Dvikalbis ekranas su foniniu apšvietimu
• Paprasta konfigūracija įvedus vamzdžio ir terpės informaciją
• Galima naudoti kaip dalį didesnės automatizavimo sistemos
• Palaiko keletą kanalų

Naudojimas:

• Pramonės procesų kontrolė
• Pastatų inžinerinės sistemos (šildymas, aušinimas, vandens tiekimas)
• Vandentvarka ir aplinkosaugos projektai
• Energetikos sektorius
• Laboratoriniai tyrimai ir moksliniai bandymai

Pliusai:

• Neinvazinis montavimas – nereikia gręžti ar pjaustyti vamzdžių
• Platus suderinamumas su vamzdžių medžiagomis ir skysčiais
• Patikimas RS485 ir 4-20 mA išėjimas integracijai į SCADA, PLC ir kt.
• Automatinė atmintis – ilgo laikotarpio duomenų analizė
• Tinka tiek karštiems, tiek šaltiems skysčiams

Minusai:

• Reikalingas tikslesnis montavimas ir vamzdžio specifikacijos suvedimas
• Tik skysčių srautams – netinka dujoms
• Išorinis jutiklis gali būti jautresnis vibracijoms ar temperatūrų pokyčiams
