Varžtinis kilpinis antgalis kabeliams | 70–120 mm² | M12 | Al/Cu | iki 12 kV | Raychem | EXRM-1235-70/120-SK12
Kodas: EXRM-1235-70/120-SK12Kaina 7.16 € su PVM( 5.92 € be PVM )Varžtinis kilpinis antgalis 70–120 mm² apvalioms Al ir Cu gysloms, M12 kontaktas, 2 prispaudimo varžtai, iki 12 kV (tiekėjo duomenys). Montuojamas be presavimo įrankio.
-
Varžtinis kilpinis antgalis kabeliams | 70–120 mm² | M12 | Al/Cu | iki 12 kV | Raychem | EXRM-1235-70/120-SK12

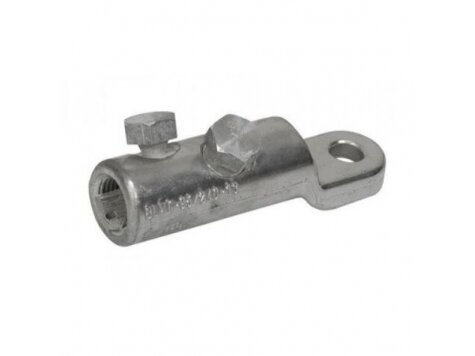

EXRM-1235-70/120-SK12 – varžtinis kilpinis kabelio antgalis 70–120 mm² skerspjūvio apvalioms aliuminio ir vario gysloms prijungti prie M12 varžtinio kontakto. Gysla korpuse fiksuojama dviem prispaudimo varžtais, todėl presavimo įrankio ir matricų nereikia. Pagal tiekėjo duomenis antgalis skirtas 1 kV ir iki 12 kV įtampos kabeliams, korpusas – alavuotas aliuminis.
Pagrindinė mintis:
Vienas antgalis dengia visą 70–120 mm² diapazoną, todėl vietoj 3 presuojamų antgalių dydžių sandėlyje ir brigados automobilyje užtenka vieno kodo. Tai praktiškas sprendimas avariniams remontams, rekonstrukcijoms ir objektams, kur stambių skerspjūvių preso tiesiog nėra po ranka.Skerspjūvis
70–120 mm², apvalios gyslosKontaktinė anga
M12Laidininkai
Al / CuĮtampos klasė
1 kV, iki 12 kV (tiekėjo duomenys)Veikimo principas
Nuo kabelio gyslos nuimama izoliacija tokiu ilgiu, koks yra antgalio įvorės gylis, o aliuminio gyslos paviršius nuvalomas nuo oksido sluoksnio. Gysla įstumiama į įvorę iki galo.
Du prispaudimo varžtai užveržiami pakaitomis – taip gysla prispaudžiama tolygiai per visą kontakto ilgį. Jei varžtai su nutraukiama galvute, veržiama tol, kol galvutė nulūžta; jei ne – iki tiekėjo nurodyto momento.
Kilpinė dalis su anga M12 varžtui tvirtinama prie šynos, kirtiklio, transformatoriaus ar įrenginio gnybto. Rezultatas – patikimas elektrinis ir mechaninis kontaktas be presavimo įrankio ir be matricos parinkimo kiekvienam skerspjūviui.
Kuo naudingas EXRM-1235-70/120-SK12?
Vienu antgaliu uždengiami 70, 95 ir 120 mm² skerspjūviai. Montuotojui reikia tik galvutės ir rakto, o kontakto kokybė nepriklauso nuo preso būklės ir teisingai parinktos matricos.Techninės specifikacijos
Prekės tipas Varžtinis kilpinis kabelio antgalis Modelis EXRM-1235-70/120-SK12 Laidininko skerspjūvis 70–120 mm² Laidininko forma Apvali Laidininko medžiaga Al / Cu, pagal tiekėjo specifikaciją Kilpinės dalies (kontakto) dydis M12 Montavimo būdas Varžtinis prispaudimas Prispaudimo varžtų skaičius 2 Tiekėjo nurodoma įtampos klasė 1 kV, iki 12 kV Korpuso medžiaga Aliuminis, pagal tiekėjo duomenis Paviršius Alavuotas, pagal tiekėjo duomenis Montavimo įrankis Galvutė / raktas, presas nereikalingas Pagrindinės funkcijos
- Platus 70–120 mm² diapazonas – vienas kodas 3 standartiniams skerspjūviams, mažesnės sandėlio atsargos.
- Varžtinis prispaudimas – nereikia presavimo įrankio ir matricų.
- Du prispaudimo varžtai – tolygus prispaudimas visame ilgos įvorės kontakte.
- Al ir Cu gyslos – tinka abiem laidininkų tipams pagal tiekėjo specifikaciją.
- M12 kilpinė dalis – standartinis tvirtinimas prie šynų, kirtiklių ir įrenginių gnybtų.
- Alavuotas aliuminio korpusas – lėtesnė kontakto vietos oksidacija.
Kur naudojamas?
- Transformatorinių pastočių 0,4 kV kabelių įvadai ir išvadai
- Skirstomosios ir apskaitos spintos
- 10 kV kabelių galai – kartu su atitinkamu galinės movos rinkiniu
- Pramonės įmonių įvadiniai skydai ir šynų sistemos
- Kabelių linijų remontai ir rekonstrukcijos
- Saulės ir vėjo elektrinių kabelių prijungimas
- Generatorių ir rezervinio maitinimo įvadai
- Avariniai darbai, kai presavimo įrankio objekte nėra
Naudojimas pagal poreikį
Elektros tinklų rangovui.
Vienas antgalis keliems skerspjūviams – mažiau kodų brigados automobilyje ir greitesnis avarinis remontas.Pramonės įmonės energetikui.
Įvadinio kabelio perjungimas be nuomojamo preso, kai prastova kainuoja daugiau nei antgaliai.Skydų gamintojui.
Stambių Al ir Cu kabelių prijungimas prie šynų, kai tikslus kabelio skerspjūvis paaiškėja tik objekte.Praktinis panaudojimas
Jeigu rekonstruojant 0,4 kV skirstomąją spintą paaiškėja, kad kabeliai yra 1×95 mm² Al su apvaliomis gyslomis, o brigada turi tik 70 mm² presuojamus antgalius ir matricas, – su EXRM-1235-70/120-SK12 darbas tęsiamas tą pačią dieną: gyslos nuvalomos, įstumiamos į antgalius, prispaudžiamos varžtais ir M12 varžtais prijungiamos prie šynos.Pliusai
- Vienas antgalis 70–120 mm² diapazonui
- Nereikia presavimo įrankio ir matricų
- Tinka Al ir Cu gysloms
- Du prispaudimo varžtai – tolygus kontaktas
- Standartinis M12 prijungimas
- Tiekėjo nurodoma įtampos klasė – iki 12 kV
- Greitas montavimas avarinėse situacijose
Minusai / ribojimai
- Skirtas apvalioms gysloms – sektorinėms rinkitės sektorinį variantą
- Kontaktinė anga M12 – jei gnybto varžtas kitokio dydžio, rinkitės kitą variantą (grupėje yra M10 ir M12)
- 6–12 kV kabeliui antgalis nepakeičia galinės movos – reikalingas atitinkamas rinkinys
- Varžtiniai antgaliai paprastai stambesni už presuojamus – patikrinkite vietą gnybtų skyriuje
Saugos ir montavimo pastabos
- Dirbkite tik atjungę ir įžeminę liniją bei patikrinę, kad įtampos nėra; darbus atlieka kvalifikuotas personalas.
- Izoliaciją nuimkite tiksliai įvorės gyliu – už antgalio neturi likti plikos gyslos, o izoliacija neturi patekti į įvorę.
- Aliuminio gyslą nuvalykite nuo oksido; esant reikalui naudokite kontaktinį tepalą.
- Varžtus veržkite pakaitomis, neužveržkite vieno iki galo prieš kitą.
- Nenaudokite smūginių įrankių ir svertų, jei tiekėjas nenurodo kitaip.
- Po montavimo atkurkite izoliaciją termotraukiu vamzdeliu arba galinės movos rinkiniu.
- Demontuoto antgalio pakartotinai nenaudokite.
Greitas pasirinkimo gidas
70–120 mm²M12Al / CuApvali gysla2 varžtaiIki 12 kVTinka, kai reikia:- prijungti 70–120 mm² apvalioms Al ar Cu gyslas
- dirbti be presavimo įrankio
- turėti vieną kodą keliems skerspjūviams
- greitai atlikti avarinį remontą
Patikrinkite prieš naudojimą:- gyslos formą – apvali ar kita
- įrenginio gnybto varžto dydį (M12)
- vietą gnybtų skyriuje
- kabelio įtampos klasę ir galinės movos rinkinį
Svarbus priminimas: Antgalis sujungia tik gyslą su gnybtu – jis nepakeičia vidutinės įtampos galinės movos, ekrano įžeminimo ir izoliacijos atstatymo.DUK
Ar antgalis tinka sektorinei gyslai?
Ne, šis variantas skirtas apvalioms gysloms – sektorinėms rinkitės sektorinį varžtinį antgalį.Ar montuojant reikia preso?
Ne, gysla prispaudžiama dviem varžtais, pakanka galvutės arba rakto.Ar tinka varinei gyslai?
Taip, tiekėjas nurodo, kad antgalis tinka Al ir Cu laidininkams.Ką reiškia M12?
Tai kilpinės dalies angos dydis tvirtinimui M12 varžtu prie šynos ar gnybto.Ar galima naudoti 10 kV kabeliui?
Tiekėjas nurodo įtampos klasę iki 12 kV, tačiau kabelio galas turi būti užbaigtas atitinkama galine mova.Kokiems skerspjūviams tinka?
Standartiniams 70, 95 ir 120 mm² skerspjūviams.EXRM-1235-70/120-SK12 | 70–120 mm² | M12 | Al/Cu | varžtinis
Varžtinis kilpinis kabelio antgalis 70–120 mm² apvalioms Al ir Cu gysloms su M12 kontaktu – prijungimas be preso, vienas kodas 3 skerspjūviams. Tinka 1 kV ir iki 12 kV kabelių linijoms pastotėse, skirstomosiose spintose ir pramonės įvaduose.
