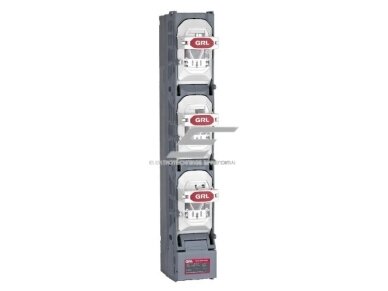

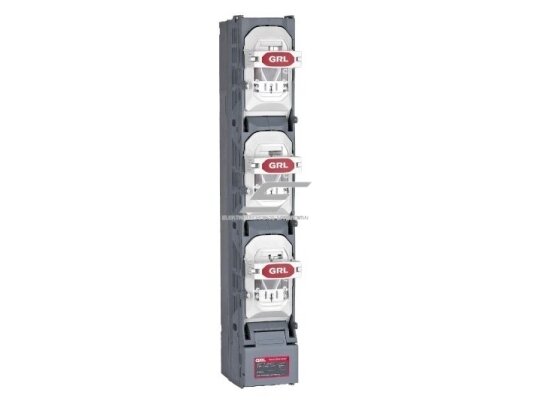

Vertikalus saugiklių kirtiklių laikiklis blokas | 3P | 250A | 400VAC/500VAC/690VAC | 100kA/50kA | NH1 saugikliams | ant plokštės | IP30 | GRL | DNH18-250/3S

Techninės specifikacijos:
1. Elektros parametrai (su saugiklio jungtimi):

• Nominali darbinė įtampa (Ue): AC400V / AC500V / AC690V
• Nominali darbinė srovė (Ie): 250A (AC400V), 250A (AC500V), 200A (AC690V)
• Terminė pastovioji srovė (Ith): 250A (AC400V), 250A (AC500V), 200A (AC690V)
• Naudojimo kategorija: AC-23B, AC-22B, AC-21B
• Ribotas trumpųjų jungimų srovės Iq: 100kA (AC400V), 100kA (AC500V), 50kA (AC690V)
• Izoliacijos įtampa (Ui): 1000V
• Impulsinė atsparumo įtampa (Uimp): 12 kV
• Dažnis: 50/60 Hz
• Elektros ilgaamžiškumas: 200 ciklų

Elektros parametrai (su vario jungtimi):

• Nominali darbinė įtampa (Ue): AC500V
• Nominali darbinė srovė (Ie): 250A
• Terminė pastovioji srovė (Ith): 250A
• Naudojimo kategorija: AC-23B
• Ribotas trumpųjų jungimų srovės (Icw): 12kA
• Izoliacijos įtampa (Ui): 1000V
• Impulsinė atsparumo įtampa (Uimp): 12 kV
• Dažnis: 50/60 Hz
• Elektros ilgaamžiškumas: 200 ciklų

2. Mechaniniai duomenys:

• Mechaninis ilgaamžiškumas: 1400 ciklų
• Varinių šynų atstumas: 185 mm
• Apsaugos laipsnis: IP20 (atvira būsena), IP30 (uždaryta būsena)
• Darbinė temperatūra: -5°C iki +55°C
• Darbinis režimas: Nuolatinis darbas
• Valdymas: Rankenėle
• Montavimo tipas: Vertikalus
• Darbinis aukštis virš jūros lygio: ≤2000 m
• Taršumo laipsnis: 3
• Viršįtampių kategorija III

3. Saugiklio duomenys (RT16NTNH – GB/T13539.2, IEC 60269-2):

• Darbinė srovė (In) ; 250A (AC400V), 250A (AC500V), 200A (AC690V)
• Galingumo nuostoliai (P) ; 18W (AC400V), 23W (AC500V), 32W (AC690V)

4. Papildomos funkcijos:

• Elektroninė saugiklio stebėjimo sistema (EFM) – gali būti įdiegta papildomai.
• Mikrojungiklis atidarymo ir uždarymo signalo išvestims – gali būti integruotas.

Naudojimas:

• Pramoninės elektros paskirstymo sistemos
• Elektros skydai ir pastočių įranga
• Apsauga nuo perkrovų ir trumpųjų jungimų
• Saugiklinės apkrovų jungtys didelės galios elektros įrenginiuose
• Energetikos, gamybos ir pramonės objektuose, kur reikalingas patikimas srovės atjungimas

Pliusai:

• Didelė trumpųjų jungimų srovės riba – užtikrina aukštą apsaugos lygį.
• Galingas srovės atjungimas – tinkamas didelės apkrovos sistemoms.
• Integruojamas EFM modulis – leidžia stebėti saugiklių būklę elektroniniu būdu.
• Kompaktiškas vertikalus montavimas – taupo vietą elektros skydinėse.
• Aukštas izoliacijos lygis ir impulsinė įtampos atsparumas.
• Geras mechaninis atsparumas – užtikrina ilgą tarnavimo laiką.

Minusai:

• Reikalauja papildomo saugiklio pasirinkimo – nėra įmontuoto saugiklio, būtina įsigyti atskirai.
• Montuojamas tik vertikaliai – gali būti nepatogus tam tikrose elektros skydų konfigūracijose.
• Reikia užtikrinti tinkamą jungčių suveržimą – kad būtų išvengta blogo kontakto.

Vertikalus saugiklių kirtiklių laikiklis yra aukštos kokybės elektros atjungiklis, skirtas patikimai elektros tinklo apsaugai nuo perkrovų ir trumpųjų jungimų. Šis įrenginys ypač tinka pramoninėms elektros paskirstymo sistemoms, kur reikalingas didelis elektros srovės atjungimo pajėgumas ir patikima apsauga. Su papildomais priedais, tokiais kaip elektroninis saugiklio stebėjimas (EFM) ar mikrojungikliai signalizavimui, šis modelis gali būti efektyviai pritaikytas įvairiose elektros instaliacijose.
