Viršįtampių ribotuvas saulės elektrinei (DC) T1+T2 (B+C) | 3P | Ucpv 1200 V DC | Iimp 8 kA | In 20 kA | Imax 50 kA | IP20 | SCHELINGER A53-SPD-MOV-DC-3P-T1T2
Kodas: A53-SPD-MOV-DC-3P-T1T2Kaina 36.17 € su PVM( 29.90 € be PVM )SCHELINGER A53-SPD-MOV-DC-3P-T1T2 – T1+T2 (B+C) viršįtampių ribotuvas saulės elektrinės nuolatinės srovės pusei, PV sistemoms iki 1200 V DC. Iimp 8 kA (10/350 µs), Imax 50 kA. Montuojamas DC skyde prie inverterio arba prie modulių eilučių.
-
Viršįtampių ribotuvas saulės elektrinei (DC) T1+T2 (B+C) | 3P | Ucpv 1200 V DC | Iimp 8 kA | Imax 50 kA | IP20 | SCHELINGER A53-SPD-MOV-DC-3P-T1T2
SCHELINGER A53-SPD-MOV-DC-3P-T1T2 – T1+T2 (B+C) viršįtampių ribotuvas saulės elektrinės nuolatinės srovės pusei, PV sistemoms iki 1200 V DC. Iimp 8 kA (10/350 µs), Imax 50 kA. Montuojamas DC skyde prie inverterio arba prie modulių eilučių.
Pagrindinė mintis:
Saulės elektrinės DC laidai ant stogo dažnai yra arčiausiai žaibo. Ribotuvas DC pusėje saugo inverterio įėjimus – brangiausią sistemos dalį.Klasė
T1+T2 / I+II / B+CIimp (10/350 µs)
8 kAUp
< 4,5 kVSchema
DC YVeikimo principas
Ribotuvas montuojamas DC skyde prie inverterio (ar prie modulių eilučių) ir jungiamas tarp DC+, DC− ir PE pagal Y schemą.
Varistoriai, įprastai nepraleidžiantys srovės, viršįtampio metu atsidaro ir nukreipia dalinę žaibo srovę (10/350 µs) ar indukuotą impulsą į potencialų išlyginimo šyną.
Inverterio MPPT įėjimams lieka ribota įtampa, o susidėvėję moduliai atsijungia ir parodo būklę indikatoriumi.
Kuo naudingas SCHELINGER A53-SPD-MOV-DC-3P-T1T2?
SCHELINGER A53-SPD-MOV-DC-3P-T1T2 apsaugo brangiausią saulės elektrinės dalį – inverterio DC įėjimus – kai pastatas turi žaibolaidį ir modulių neįmanoma atitraukti saugiu atstumu.Techninės specifikacijos

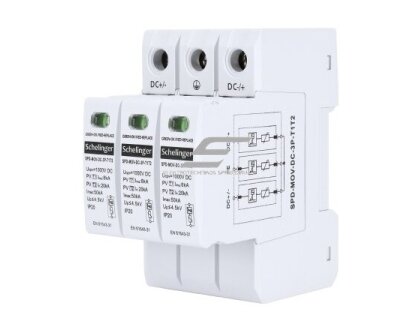

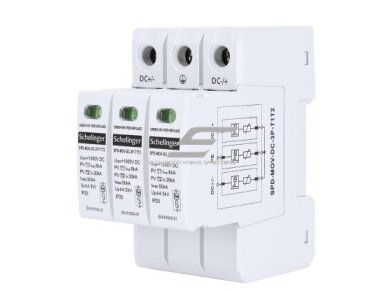

Prekės tipas Viršįtampių ribotuvas saulės elektrinei (DC) T1+T2 Gamintojas / modelis SCHELINGER A53-SPD-MOV-DC-3P-T1T2 (EAN 5900280950598) Klasė (IEC / EN 61643-11) T1+T2 / I+II / B+C Polių skaičius / schema 3P (Y schema) – du varistoriai DC+ ir DC− į bendrą tašką, trečias – iš jo į PE Ilgalaikė darbo įtampa Ucpv 1200 V DC Žaibo impulsinė srovė Iimp (10/350 µs) 8 kA Didžiausia iškrovos srovė Imax (8/20 µs) 50 kA Apsaugos lygis Up < 4,5 kV Montavimas DIN bėgelis 35 mm Apsaugos laipsnis IP20 Darbo temperatūra −40…+70 °C Matmenys (G × A × P) 81 × 90 × 54 mm Pagrindinės funkcijos
- T1+T2 DC pusei – Iimp 8 kA (10/350 µs), Imax 50 kA (8/20 µs).
- Y schema – DC+ → PE ir DC− → PE, neįžemintoms PV sistemoms.
- Ucpv 1200 V DC.
- Keičiami moduliai ir būklės indikacija.
- DIN montavimas – 3 moduliai, IP20 skydo viduje.
Jungimo schema – DC (Y schema) – saulės elektrinės DC pusė
☝ Paspauskite schemą – atsidarys padidinta versija.⚠ Schema rekomendacinio pobūdžio ir gali turėti netikslumų. Prieš jungdami patikrinkite pagal gamintojo instrukciją ir žymėjimą ant prietaiso.
Už montavimą atsako jį atliekantis kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.Dažniausios jungimo klaidos
✗ Per maža Ucpv Šaltą dieną eilutės Uoc pakyla ~15–20 % – ribotuvas nuolat praleidžia srovę ir perkaista. ✗ Atskiras PE be išlyginimo DC ir AC ribotuvai skirtingose šynose – tarp jų atsiranda įtampų skirtumas ir pažeidžiamas inverteris. ✗ Didelė kilpa tarp DC+ ir DC− Kilpa veikia kaip antena ir surenka indukuotą viršįtampį. ✗ T2 DC vietoje T1+T2 Su žaibolaidžiu ir neišlaikytu atstumu T2 DC nėra skirtas dalinei žaibo srovei. Kuo skiriasi nuo panašių modelių?
- LSP FLP12.5-275/4S – 4P TN-S | Iimp 12,5 kA | Up ≤ 1,5 kV – AC T1+T2 ribotuvas tame pačiame skyde – inverterio AC pusei.
- SCHELINGER A51-SPD02-4P-B+C – 4P | Iimp 8 kA | Up ≤ 1,5 kV – AC T1+T2 ribotuvas tame pačiame skyde – inverterio AC pusei.
Kur naudojamas?
- DC skydas prie inverterio, kai iki modulių daugiau nei 10 m
- Saulės elektrinė ant pastato su žaibolaidžiu
- Ūkių ir gamybos pastatų PV sistemos iki 1200 V DC
- Antžeminės elektrinės su ilgomis DC linijomis
- Elektrinių atnaujinimas pagal žaibosaugos projektą
- Inverterių keitimas po žaibo pažeidimų
Parinkimas ir montavimas
- T1+T2 DC pusėje reikia tada, kai pastatas turi žaibolaidį ir neišlaikytas saugos (atskyrimo) atstumas iki modulių. Kitais atvejais dažniausiai pakanka T2 DC.
- Ucpv turi būti ne mažesnė už didžiausią eilutės Uoc šaltą žiemos dieną (apie Uoc × 1,15–1,2).
- Jungiama DC+ → PE ir DC− → PE (Y schema), laidai – kuo trumpesni.
Naudojimas pagal poreikį
Elektrinės savininkui.
Inverterio remontas po žaibo kainuoja daugiau nei ribotuvas – DC pusė apsaugoma iš anksto.Montuotojui.
Paprasta Y schema ir DIN montavimas DC skyde.Projektuotojui.
T1+T2 DC sprendimas, kai neišlaikomas saugos (atskyrimo) atstumas iki žaibolaidžio.Praktinis panaudojimas
Jeigu ant ūkio pastato su žaibolaidžiu sumontuota 30 kW elektrinė ir moduliai yra arčiau nei saugos atstumas iki žaibolaidžio, DC skyde prie inverterio kiekvienam MPPT įėjimui sumontuokite T1+T2 DC ribotuvą, o AC pusėje – T1+T2 AC ribotuvą tame pačiame potencialų išlyginime.Pliusai
- T1+T2 apsauga DC pusei
- Ucpv 1200 V DC
- Keičiami moduliai ir indikacija
- Kompaktiškas – 3 DIN moduliai
Minusai / ribojimai
- Up < 4,5 kV – arti inverterio gali reikėti papildomos T2 DC pakopos
- Gamintojo duomenų lapas viešai neprieinamas – parametrai pagal platintojo duomenis
- Kiekvienam MPPT įėjimui – atskiras ribotuvas
⚡ Saugos ir montavimo pastabos
- DC grandinė įtampinga net dieną atjungus inverterį – prieš darbus atjunkite DC jungiklį ir uždenkite modulius ar dirbkite tamsoje.
- Ucpv turi būti ne mažesnė už didžiausią eilutės Uoc šaltą žiemos dieną.
- PE – į tą pačią potencialų išlyginimo šyną kaip ir AC ribotuvo.
- DC+ ir DC− laidai – greta, be didelių kilpų.
- Darbus atlieka kvalifikuotas elektrikas, susipažinęs su PV sistemomis.
☝ Iš patirties- Inverterio DC įėjimai turi vidinę apsaugą, bet ji skirta mažoms energijoms. Jei neišlaikytas saugos (atskyrimo) atstumas tarp modulių ir žaibolaidžio, MPPT įėjimus apsaugo tik išorinis T1+T2 DC ribotuvas; jei išlaikytas, dažniausiai pakanka T2 DC.
- PE nuo DC ribotuvo veskite į tą pačią potencialų išlyginimo šyną kaip ir AC pusės ribotuvo – kitaip tarp jų atsiranda įtampų skirtumas.
- DC+ ir DC− laidus veskite greta – didelė kilpa tarp jų veikia kaip antena ir surenka indukuotą viršįtampį.
☝ Elsprendimai.eu rekomenduoja: AC pusėje tame pačiame skyde verta sumontuoti T1+T2 AC ribotuvą, o įžeminimui – potencialų išlyginimo šyną. Jei saugos atstumas išlaikytas, pakanka T2 ribotuvo.Greitas pasirinkimo gidas
T1+T2 / I+II / B+C8 kA< 4,5 kVDC YTinka, kai reikia:
- Apsaugoti inverterio DC įėjimus, kai pastatas turi žaibolaidį
- PV sistemos iki 1200 V DC
- T1+T2 sprendimo DC skydui
Patikrinkite prieš naudojimą:
- Didžiausią eilutės Uoc šaltą dieną
- Ar išlaikytas saugos atstumas iki žaibolaidžio
- MPPT įėjimų skaičių – kiek ribotuvų reikės
Svarbus priminimas: DC ribotuvas nepakeičia AC pusės apsaugos ir žaibolaidžio – apsauga planuojama visai sistemai.
DUK
Ar reikia T1+T2, jei pastatas be žaibolaidžio?
Dažniausiai pakanka T2 DC; T1+T2 DC reikia, kai yra žaibolaidis ir neišlaikytas saugos atstumas.Kiek ribotuvų reikia?
Paprastai po vieną kiekvienam MPPT įėjimui, o ilgoms linijoms – ir prie modulių.Ar tinka 1200 V DC sistemai?
Taip, Ucpv 1200 V DC; patikrinkite, kad eilutės Uoc šaltą dieną neviršija šios vertės.Kur montuoti – prie inverterio ar prie modulių?
Pirmiausia prie inverterio; jei DC linija ilgesnė nei 10 m – ir prie modulių.Ar galima naudoti AC ribotuvą DC pusėje?
Ne, AC ribotuvai neskirti nuolatinei įtampai ir DC lankui gesinti.Ką daryti, kai indikatorius raudonas?
Atjunkite DC jungiklį ir pakeiskite modulį tos pačios serijos įdėklu.Nežinote, kurį pasirinkti? Žr. T1+T2 ribotuvų parinkimo gidą arba parašykite mums – parinksime pagal jūsų skydo schemą.Dokumentai ir šaltiniai
Tikrinta 2026-11-17.
Viršįtampių ribotuvas saulės elektrinei (DC) T1+T2 (B+C) | 3P | Ucpv 1200 V DC | Iimp 8 kA | Imax 50 kA | IP20 | SCHELINGER A53-SPD-MOV-DC-3P-T1T2
SCHELINGER A53-SPD-MOV-DC-3P-T1T2 – T1+T2 viršįtampių ribotuvas saulės elektrinės DC pusei: Ucpv 1200 V DC, Iimp 8 kA, Imax 50 kA. Apsaugo inverterio MPPT įėjimus pastatuose su žaibolaidžiu.
