  • Viršįtampių ribotuvas su integruotu jungikliu | T2 klasė | 4P | 600 V AC | 20 kA (8/20) | DIN | ES-LY3028

    Kodas: ES-LY3028

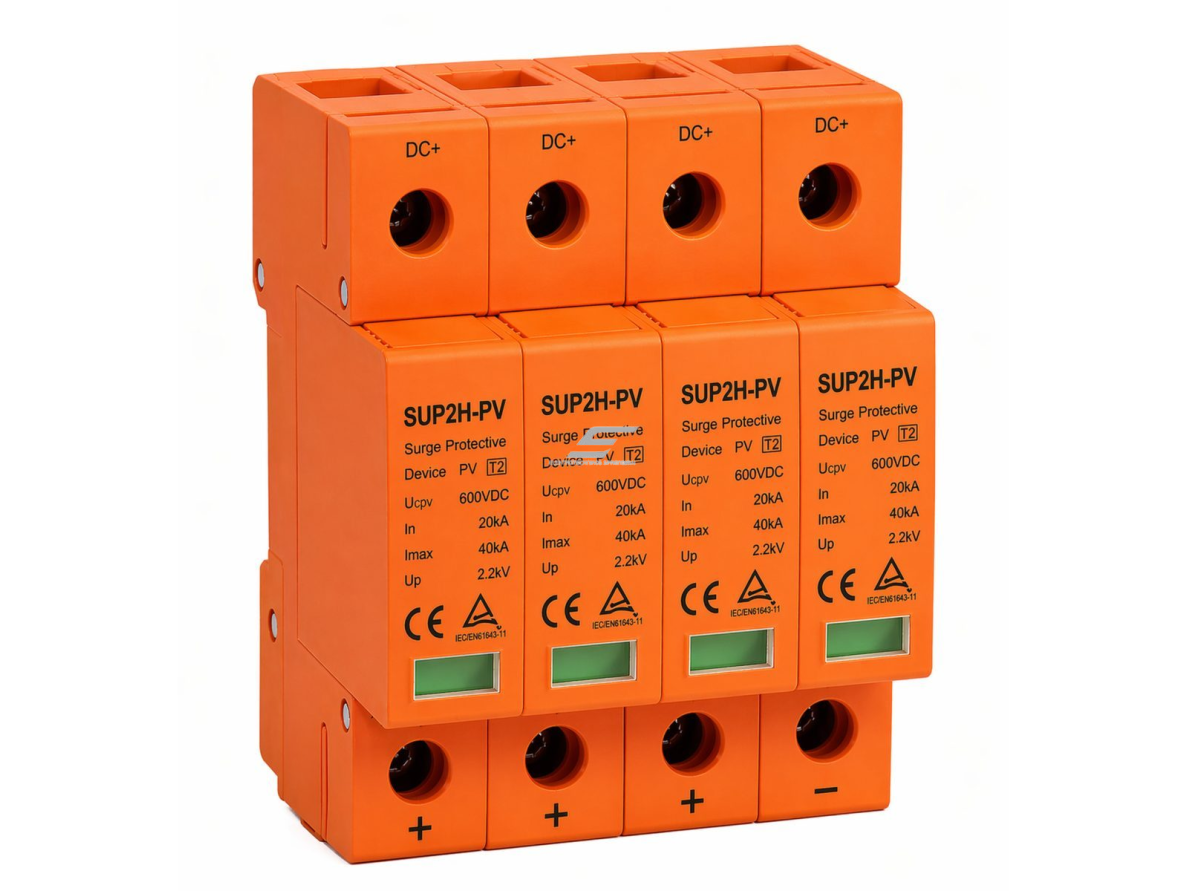

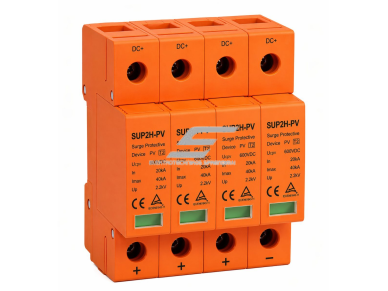

    ES-LY3028 – keturpolis viršįtampių ribotuvas su integruotu jungikliu, 600 V AC, iškrovos srovė 20 kA (8/20 µs). Jungikliu ribotuvą galima atjungti priežiūrai ar izoliacijos matavimui, neliečiant laidų.

  • Viršįtampių ribotuvas su integruotu jungikliu | T2 klasė | 4P | 600 V AC | 20 kA (8/20) | DIN | ES-LY3028

    ES-LY3028 – keturpolis viršįtampių ribotuvas su integruotu jungikliu, 600 V AC, iškrovos srovė 20 kA (8/20 µs). Jungikliu ribotuvą galima atjungti priežiūrai ar izoliacijos matavimui, neliečiant laidų.

    Pagrindinė mintis:
    Tai T2 klasės ribotuvas: jis saugo nuo komutacinių ir netiesioginių žaibo viršįtampių skydo viduje. Įvade, kur ateina dalinė žaibo srovė, jo vieno nepakanka – ten reikia T1+T2.
    Klasė
    T2 / II / C
    Iškrovos srovė (8/20 µs)
    20 kA
    Įtampa
    600 V AC
    Schema
    4P

    Veikimo principas

    Ribotuvas montuojamas paskirstymo ar automatikos skyde ant DIN bėgelio ir jungiamas lygiagrečiai tarp apsaugomų laidų ir PE.

    Viršįtampio metu varistoriai nukreipia komutacinį ar indukuotą impulsą (8/20 µs) į įžeminimą; integruotu jungikliu ribotuvą galima atjungti nuo tinklo.

    Jungiklis leidžia aptarnauti ribotuvą ir matuoti izoliaciją neatjungiant laidų, o po darbų vėl įjungti apsaugą.

    Kuo naudingas ES-LY3028?
    ES-LY3028 su integruotu jungikliu supaprastina aptarnavimą: ribotuvą atjungiate rankenėle, o ne atsukdami laidus – patogu skyduose, kur dažnai matuojama izoliacija.

    Techninės specifikacijos

    Prekės tipas Viršįtampių ribotuvas su integruotu jungikliu T2
    Gamintojas / modelis ES-LY3028
    Klasė (IEC / EN 61643-11) T2 / II / C (pagal deklaruotus parametrus)
    Polių skaičius / schema 4P – trifaziam TN-S tinklui: L1, L2, L3, N → PE
    Integruotas jungiklis Yra – ribotuvo atjungimui
    Darbo įtampa 600 V AC (tiekėjo pateikti duomenys)
    Žaibo impulsinė srovė Iimp (10/350 µs) gamintojas nenurodo
    Iškrovos srovė (8/20 µs) 20 kA (tiekėjo pateikti duomenys)
    Montavimas DIN bėgelis 35 mm

    Pagrindinės funkcijos

    • T2 apsauga – 20 kA (8/20 µs) komutaciniams ir indukuotiems viršįtampiams.
    • Integruotas jungiklis – ribotuvo atjungimas aptarnavimui.
    • 4P, 600 V AC versija – pasirinkimas pagal grandinę.
    • DIN montavimas skyde.
    • Versijos 1P–4P ir 400 / 600 V AC – viena serija skirtingoms grandinėms.

    Jungimo schema – 4P (4+0) – trifazis TN-S įvadas

    4P (4+0) – trifazis TN-S įvadas – ES-LY3028 | elsprendimai.eu
    ☝ Paspauskite schemą – atsidarys padidinta versija.
    ⚠ Schema rekomendacinio pobūdžio ir gali turėti netikslumų. Prieš jungdami patikrinkite pagal gamintojo instrukciją ir žymėjimą ant prietaiso.
    Už montavimą atsako jį atliekantis kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.

    Dažniausios jungimo klaidos

    ✗ Paliktas išjungtas jungiklis Po matavimo pamirštama įjungti – ribotuvas nebesaugo, o indikacija gali atrodyti normaliai.
    ✗ T2 įvade su žaibolaidžiu T2 nėra skirtas dalinei žaibo srovei – įvade reikia T1+T2.
    ✗ Per didelis Uc be reikalo Aukštesnis Uc padidina Up – įrangai lieka didesnis viršįtampis.
    ✗ Ilgi laidai Bendras laidų ilgis daugiau nei 0,5 m prideda įtampos ir mažina apsaugą.

    Kuo skiriasi nuo panašių modelių?

    • ES-LY3027 – 4P | 20 kA (8/20) – Kita šios serijos versija: 4P, 400 V AC.
    • ES-LY3026 – 3P | 20 kA (8/20) – Kita šios serijos versija: 3P, 600 V AC.
    • LSP FLP12.5-275/4S – 4P TN-S | Iimp 12,5 kA | Up ≤ 1,5 kV – Iimp 12,5 kA poliui – rinkitės, kai pastatas turi žaibolaidį. Kitas gamintojas. Su signaliniu kontaktu.

    Kur naudojamas?

    • Poskydžiai po T1+T2 įvado

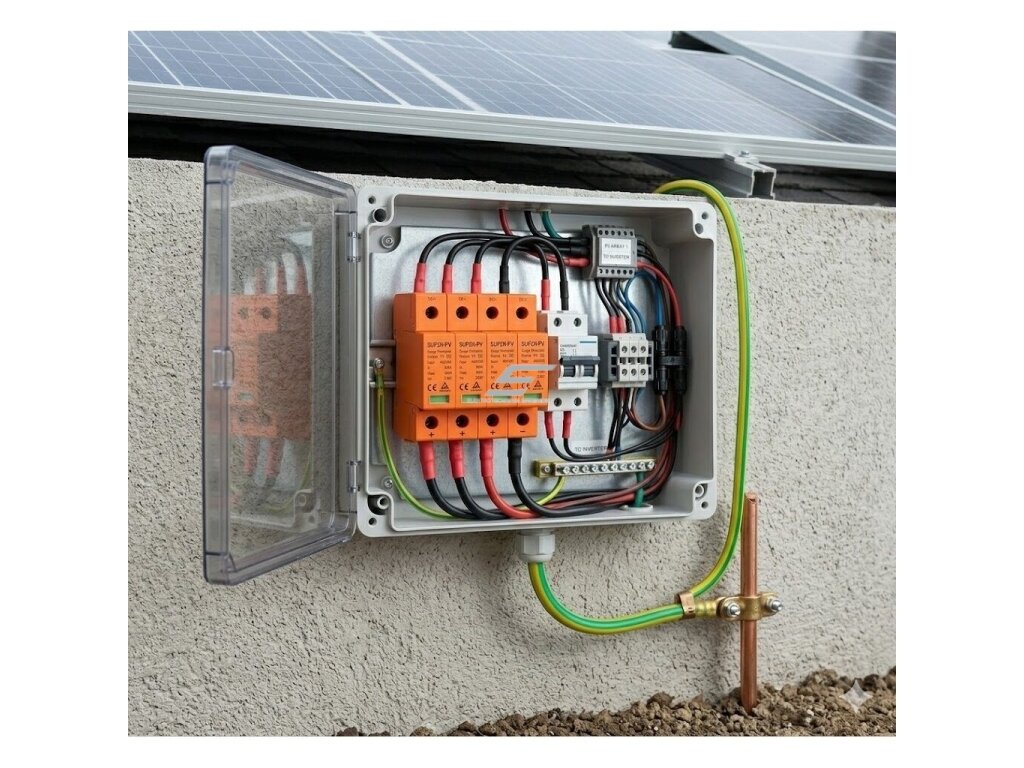

    • Saulės elektrinės AC pusė – skydas su inverteriu
    • Automatikos ir valdymo skydai
    • Katilinės ir šilumos siurblių skydai
    • Objektai, kur dažnai matuojama izoliacija
    • Skydai be tiesioginio žaibo srovės pavojaus

    Parinkimas ir montavimas

    • Tiekėjas nurodo 400 V arba 600 V AC, bet nepatikslina, ar tai Uc, ar Un, ir nenurodo Up. Prieš užsakydami paprašykite Uc ir Up verčių – pateiksime. Įprastam TN 230/400 V tinklui tinka ribotuvas su Uc 275–320 V, IT tinklui L–PE reikia Uc ≥ 440 V.
    • 1P – viena linija, 2P – vienfazė grandinė (L ir N → PE), 3P – trifazė TN-C, 4P – trifazė TN-S.
    • Tiekėjas nenurodo Iimp (10/350 µs), todėl šis ribotuvas nėra skirtas įvadui su žaibolaidžiu ar oro linija – ten statykite T1+T2.

    Naudojimas pagal poreikį

    Elektrikui.
    Atjungimas jungikliu – izoliacijos matavimui nereikia atsukti laidų.
    Skydų gamintojui.
    Viena serija 1P–4P skirtingoms grandinėms.
    Objekto savininkui.
    Antroji pakopa po įvado ribotuvo prie inverterio ar katilo.

    Praktinis panaudojimas

    Jeigu poskydyje prie šilumos siurblio ir inverterio dažnai atliekami matavimai, sumontuokite šį T2 ribotuvą su jungikliu: prieš matavimą išjungiate jungiklį, po matavimo įjungiate – laidai lieka vietoje. Įvade turi būti T1+T2.

    Pliusai

    • Integruotas jungiklis aptarnavimui
    • 1P–4P ir 400 / 600 V versijos
    • DIN montavimas
    • Paprasta antroji apsaugos pakopa

    Minusai / ribojimai

    • Tiekėjas nenurodo Iimp – netinka įvadui su žaibolaidžiu ar oro linija
    • Tiekėjas nepatikslina Uc ir Up – prieš užsakant pasitikslinkite
    • Jungiklis nepakeičia atsarginio saugiklio

    ⚡ Saugos ir montavimo pastabos

    • Montuokite tik atjungę įtampą.
    • Po izoliacijos matavimo įjunkite ribotuvo jungiklį – išjungtas ribotuvas nesaugo.
    • PE – tiesiai į įžeminimo šyną, T2 grandinėje ne mažiau kaip 6 mm² Cu.
    • Jei prieš ribotuvą esantis saugiklis didesnis nei leidžia gamintojas, numatykite atskirą saugiklį.
    • Darbus atlieka kvalifikuotas elektrikas.
    ☝ Iš patirties
    • Jungiklis atjungia ribotuvą, bet neatstoja atsarginio saugiklio – jei įvado saugiklis didesnis už gamintojo leidžiamą, ribotuvui reikia atskiro saugiklio ar automatinio jungiklio.
    • Po izoliacijos matavimo nepamirškite jungiklio vėl įjungti – išjungtas ribotuvas nesaugo, o tai dažniausia klaida, kurią randame atnaujinant skydus.
    • Laidus iki ribotuvo ir nuo jo iki PE darykite kuo trumpesnius (bendrai iki 0,5 m), PE – tiesiai į įžeminimo šyną, T2 grandinėje ne mažiau kaip 6 mm² Cu.
    • Jei saugote inverterį ar šilumos siurblį, ribotuvą statykite tame pačiame skyde, kur šis įrenginys prijungtas – 10 m ir daugiau kabelio jau sumažina apsaugos efektą.
    ☝ Elsprendimai.eu rekomenduoja: Įvade sumontuokite T1+T2 ribotuvą, o atsarginei apsaugai – saugiklius ir jų laikiklius. Kitus T2 ir T3 ribotuvus rasite šiame pogrupyje.

    Greitas pasirinkimo gidas

    T2 / II / C
    20 kA
    600 V AC
    4P

    Tinka, kai reikia:

    • Antrosios pakopos apsaugos poskydyje
    • Patogaus atjungimo izoliacijos matavimui
    • Apsaugos prie inverterio, katilo ar automatikos

    Patikrinkite prieš naudojimą:

    • Tikrąsias Uc ir Up vertes pas tiekėją
    • Ar įvade jau yra T1+T2
    • Polių skaičių pagal tinklą (1P–4P)

    Svarbus priminimas: T2 ribotuvas nepakeičia T1+T2 įvade, kai pastatas turi žaibolaidį ar maitinamas oro linija.

    DUK

    Kodėl šis ribotuvas priskirtas T2 klasei?
    T1 klasei turi būti deklaruota žaibo impulsinė srovė Iimp (10/350 µs). Šiam ribotuvui tiekėjas nurodo tik 20 kA (8/20 µs) vertę, todėl jį priskiriame T2 paskirčiai. Įvadui su žaibolaidžiu rinkitės T1+T2.
    Ar tinka saulės elektrinei?
    Taip, AC pusėje – po inverterio arba skyde, kur inverteris prijungtas. DC pusei reikia specialaus DC ribotuvo.
    Kam reikalingas integruotas jungiklis?
    Ribotuvui atjungti aptarnavimo ar izoliacijos matavimo metu, neatsukant laidų.
    Ar jungiklis pakeičia saugiklį?
    Ne, jis tik atjungia ribotuvą; atsarginė apsauga parenkama pagal tiekėjo nurodymus.
    Kurią versiją rinktis – 400 V ar 600 V?
    Pagal tikrąją Uc ir tinklą; prieš užsakydami paprašykite Uc ir Up verčių – pateiksime.
    Ar galima jungti po RCD?
    Rekomenduojama prieš RCD arba po S tipo RCD, kad iškrovos srovė netekėtų per RCD.
    Jei pastatas turi žaibolaidį arba įvadas eina oro linija, įvade reikia T1+T2 ribotuvo – žr. T1+T2 parinkimo gidą. Kitus T2 ir T3 ribotuvus rasite šiame pogrupyje, o dėl parinkimo parašykite mums.

    Dokumentai ir šaltiniai

    Tiekėjo pateikti techniniai duomenys (gamintojo duomenų lapas viešai neprieinamas).

    Tikrinta 2026-10-17.
