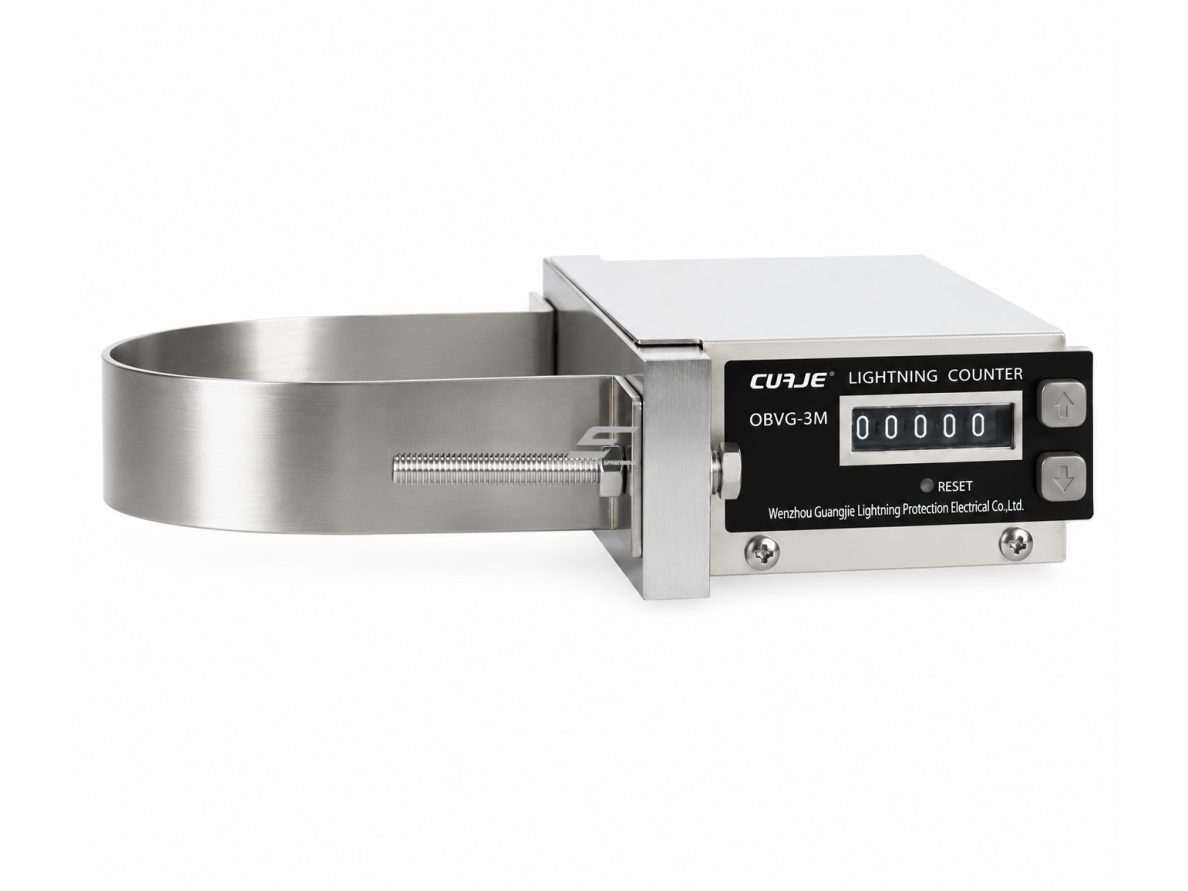

  • Žaibo iškrovų skaitiklis | žaibosaugos impulsų skaitiklis | 0–999999 | 3–100 kA | be maitinimo | IP67 | metalinis korpusas | lauko montavimui

    Kodas: ES-OBVG-3M

    Žaibo iškrovų skaitiklis, skirtas žaibo išlydžių, impulsinių viršįtampių ir žaibosaugos sistemos suveikimų skaičiavimui. Skaitiklis montuojamas ant žaibosaugos nuvedimo laidininko ir registruoja impulsus nuo 3 kA iki 100 kA. Mechaninis skaitiklis veikia be papildomo maitinimo šaltinio, todėl yra patikimas sprendimas lauko sąlygoms, kai reikalinga paprasta, ilgaamžė ir lengvai patikrinama žaibosaugos sistemos kontrolė.

  • Techninės specifikacijos

    • Produkto tipas: žaibo iškrovų skaitiklis / žaibosaugos impulsų skaitiklis
    • Paskirtis: žaibo iškrovų ir impulsų skaičiavimas
    • Skaitiklio tipas: mechaninis skaitiklis
    • Ekrano / indikacijos tipas: mechaninis skaitmeninis skaitiklis
    • Skaičiavimo diapazonas: 0–99999 impulsų
    • Registravimo talpa: iki 99999 žaibo impulsų
    • Minimalus aptinkamas impulsas: 3 kA, 8/20 µs
    • Maksimalus aptinkamas impulsas: 100 kA, 10/350 µs
    • Jautrumas: nuo 3 kA
    • Maitinimo šaltinis: nereikalingas
    • Veikimas: be išorinio maitinimo
    • Reset funkcija: atstatomas modelis
    • Duomenų saugojimas: daugiau kaip 10 metų
    • Korpusas: metalinis / plieninis korpusas
    • Tvirtinimo dalys: plieninės tvirtinimo detalės
    • Spalva: pilka / metalo spalva
    • Naudojimo aplinka: lauko sąlygos
    • Darbinė temperatūra: nuo -20 °C iki +65 °C
    • Apsaugos klasė: IP67

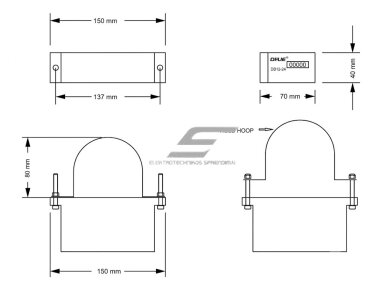

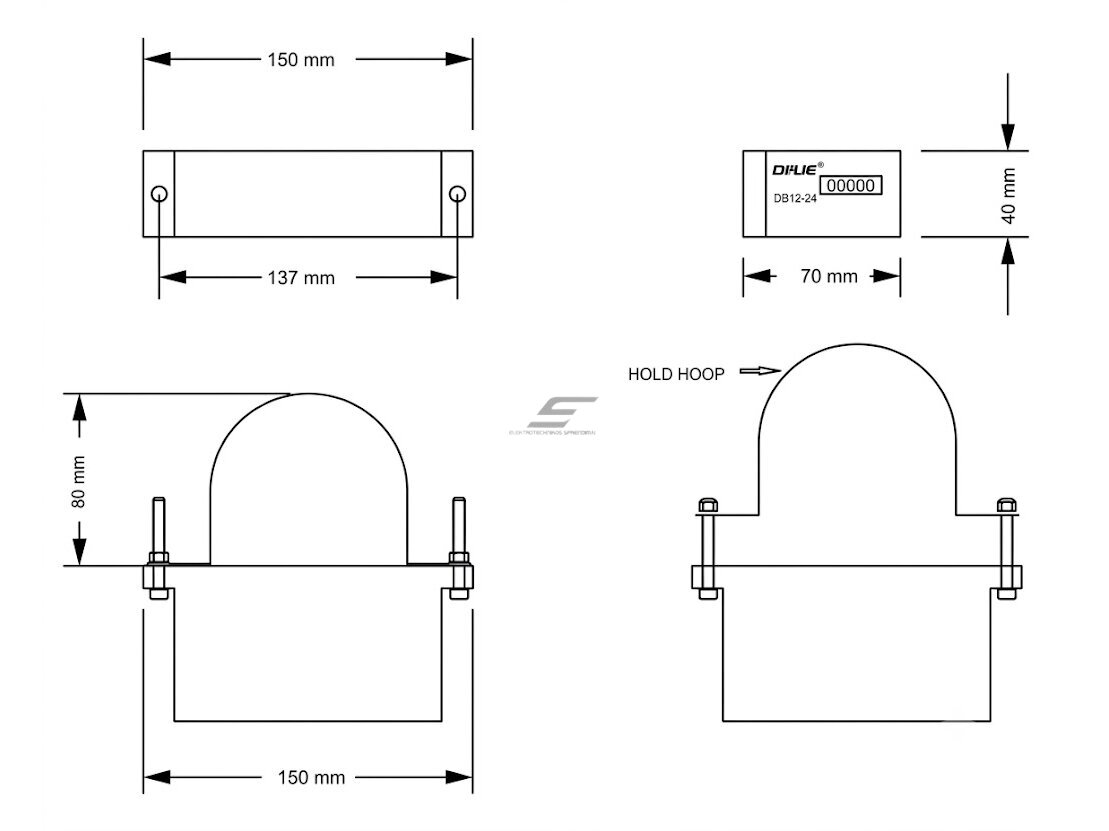

    • Išoriniai matmenys: apie 150 x 40 x 70 mm
    • Tvirtinimo lanko / apkabos plotis: apie 150 mm
    • Tvirtinimas: prie žaibosaugos nuvedimo laidininko
    • Montavimas: ant žaibolaidžio arba žaibosaugos nuvedimo sistemos

    Funkcijos

    • Žaibo impulsų skaičiavimas – registruoja žaibo iškrovas arba stiprius impulsus, praeinančius per žaibosaugos sistemą
    • Mechaninis skaitiklis – leidžia aiškiai matyti užfiksuotų impulsų skaičių be papildomos įrangos
    • Skaičiavimo diapazonas 0–99999 – gali sukaupti didelį impulsų kiekį, todėl tinka ilgalaikei žaibosaugos sistemos priežiūrai
    • Impulsų aptikimas nuo 3 kA – fiksuoja žaibo iškrovas ir stipresnius impulsinius viršįtampius nuo nurodytos srovės ribos
    • Maksimali aptinkama impulso srovė iki 100 kA – pritaikytas registruoti ir stiprius žaibo srovės impulsus
    • Veikimas be maitinimo šaltinio – nereikia baterijų, laidinio maitinimo ar papildomo elektros prijungimo
    • Vizualinė žaibosaugos sistemos kontrolė – po audros galima greitai patikrinti, ar sistema buvo paveikta žaibo iškrovos
    • Atstatymo funkcija – skaitiklis gali būti atstatomas, jei tai numatyta konkrečioje modelio versijoje
    • Montavimas ant nuvedimo laidininko – tvirtinamas prie žaibosaugos nuvedimo laidininko, kad fiksuotų per sistemą praeinančius impulsus
    • Pritaikymas lauko sąlygoms – skirtas naudoti lauke, kur įrenginį veikia drėgmė, temperatūros svyravimai ir atmosferos sąlygos
    • Tvirtas metalinis korpusas – apsaugo vidinį mechanizmą nuo mechaninio poveikio ir aplinkos veiksnių

    Naudojimas

    • Buitiniam vartotojui:bTinka individualiems namams, sodyboms, garažams ar ūkiniams pastatams su įrengta žaibosaugos sistema. Skaitiklis leidžia po audros patikrinti, ar žaibolaidis buvo paveiktas žaibo iškrovos.
    • Elektromontuotojui: Naudojamas montuojant arba prižiūrint žaibolaidžių, įžeminimo ir viršįtampių apsaugos sistemas. Padeda greitai įvertinti, ar po audros reikalinga papildoma sistemos patikra.
    • Inžinieriui / projektuotojui: Aktualus projektuojant žaibosaugos sistemas pramoniniuose, komerciniuose, energetikos ar saulės elektrinių objektuose, kai reikalingas žaibo impulsų registravimas ir sistemos stebėsena.
    • Techninės priežiūros specialistui: Naudingas reguliariai tikrinant pastatų, bokštų, antenų, saulės elektrinių ar gamybinių objektų žaibosaugą. Jei skaitiklio parodymas pasikeitė, galima planuoti įžeminimo, jungčių ir viršįtampių apsaugos patikrą.
    • Pramonės ir komerciniams objektams: Tinka gamykloms, sandėliams, biurų pastatams, ryšio bokštams, elektrinėms ir kitiems objektams, kuriuose svarbu žinoti, ar žaibosaugos sistema buvo aktyvuota.

    Pliusai

    • Veikia be maitinimo šaltinio – nereikia baterijų, 230 V maitinimo ar papildomo elektros prijungimo
    • Mechaninis skaitiklis – paprastas ir aiškus parodymų nuskaityma
    • Registruoja iki 99999 impulsų – didelė skaitiklio talpa ilgalaikiam naudojimui
    • Aptinka impulsus nuo 3 kA – tinkamas žaibo iškrovų registravimui
    • Maksimalus aptinkamas impulsas iki 100 kA – pritaikytas stipriems žaibo impulsams
    • Tinka lauko sąlygoms – veikia atmosferinėmis sąlygomis nuo -20 °C iki +65 °C

    Minusai

    • Neskirtas apsaugai nuo žaibo kaip atskiras įrenginys – jis tik skaičiuoja impulsus, bet pats nenukreipia žaibo ir neapsaugo įrangos nuo viršįtampių
    • Reikia tinkamai parinkti montavimo vietą – neteisingai sumontuotas skaitiklis gali nefiksuoti impulsų arba rodyti netikslius duomenis
    • Nėra nuotolinio stebėjimo funkcijos – tai mechaninis skaitiklis, todėl parodymus reikia patikrinti vizualiai



    Kam skirtas žaibo išlydžių skaitiklis?

    • Jis skirtas skaičiuoti žaibo iškrovas arba stiprius impulsus, praeinančius per žaibosaugos sistemą. Tai padeda matyti, ar žaibolaidis arba žaibosaugos sistema buvo paveikta žaibo.

    Ar skaitikliui reikalingas maitinimas?

    • Ne, šiam modeliui papildomas maitinimo šaltinis nereikalingas.

    Kur montuojamas šis skaitiklis?

    • Jis montuojamas ant žaibosaugos sistemos nuvedimo laidininko, kad galėtų registruoti per sistemą praeinančius žaibo impulsus. Tiksli montavimo vieta turi būti parenkama pagal žaibosaugos projektą ir gamintojo instrukciją.

    Ar šis skaitiklis tinkamas naudoti lauke?

    • Taip, įrenginys nurodytas kaip tinkamas naudoti lauko sąlygomis. Jis veikia temperatūros diapazone nuo -20 °C iki +65 °C.
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
