  • 8in1 dirvožemio jutiklis | drėgmė, temperatūra, EC, druskingumas, pH, N, P, K | RS485 Modbus RTU, LoRa / LoRaWAN | IP68 | RD-NPKMTEPH-L-01

    Kodas: ES-RD-NPKMTEPH-L-01

    Vienas zondas – aštuoni dirvožemio parametrai: drėgmė, temperatūra, EC, druskingumas, pH ir N, P, K. Duomenys per RS485 Modbus RTU arba LoRa / LoRaWAN, korpusas IP68 – laikomas žemėje nuolat.

  • 8in1 dirvožemio jutiklis | drėgmė, temperatūra, EC, druskingumas, pH, N, P, K | RS485 Modbus RTU, LoRa / LoRaWAN | IP68 | RD-NPKMTEPH-L-01

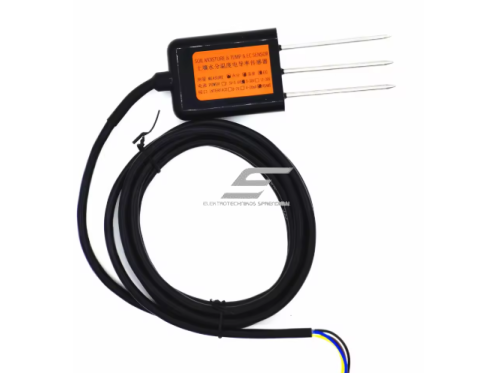

    RD-NPKMTEPH-L-01 – integruotas dirvožemio jutiklis, matuojantis 8 parametrus: drėgmę, temperatūrą, elektrinį laidumą (EC), druskingumą, pH bei azotą, fosforą ir kalį (N, P, K). Zondas įsmeigiamas į dirvą ir lieka joje nuolat – korpusas IP68. Duomenys perduodami per RS485 Modbus RTU arba belaidžiu LoRa / LoRaWAN ryšiu.

    Pagrindinė mintis:
    Vietoj kelių atskirų daviklių – vienas zondas ir vienas kabelis ar radijo mazgas. Laistymo ir tręšimo sprendimus galite priimti pagal nuolatinius matavimus, o ne pagal vienkartinį mėginį. Ypač naudinga šiltnamiuose ir nutolusiuose laukuose, kur kasdien nevažiuosite tikrinti dirvos.
    Parametrai
    8: drėgmė, T, EC, druskingumas, pH, N, P, K
    Sąsaja
    RS485 Modbus RTU + LoRa / LoRaWAN
    Apsauga
    IP68
    Atsakas
    <1 s

    Ryšio sąsajos ir integracija

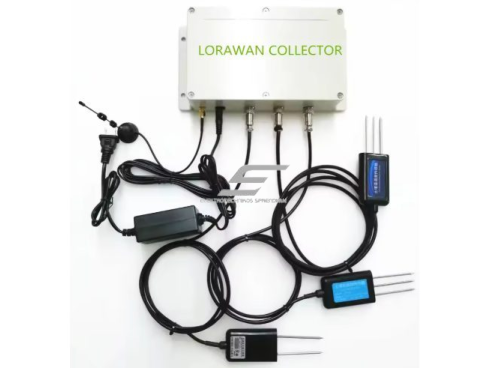

    RS485 Modbus RTU Laidinis prijungimas prie PLC, duomenų kaupiklio ar šliuzo; numatytasis adresas 01, keli jutikliai vienoje linijoje su skirtingais adresais.
    LoRa / LoRaWAN Belaidis perdavimas iš lauko be kabelių. Dažnių juostą (ES – 868 MHz) ir tinklo tipą patikslinkite prieš užsakant.

    Veikimo principas

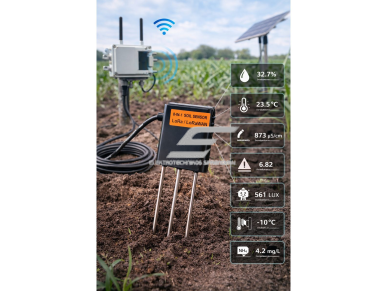

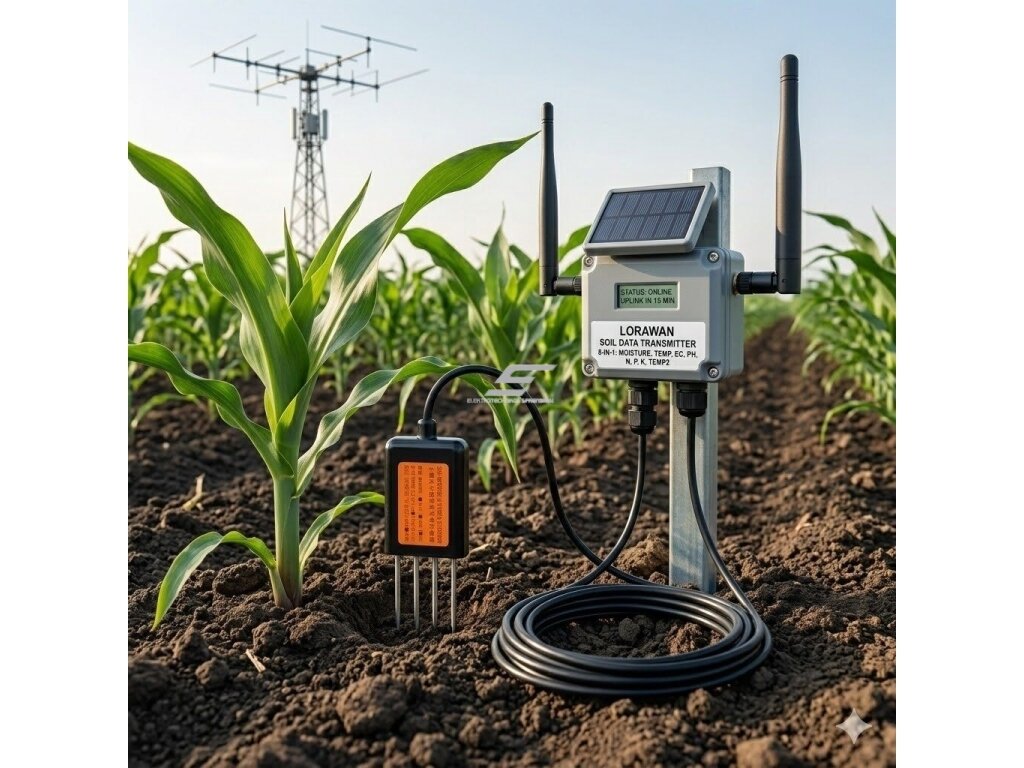

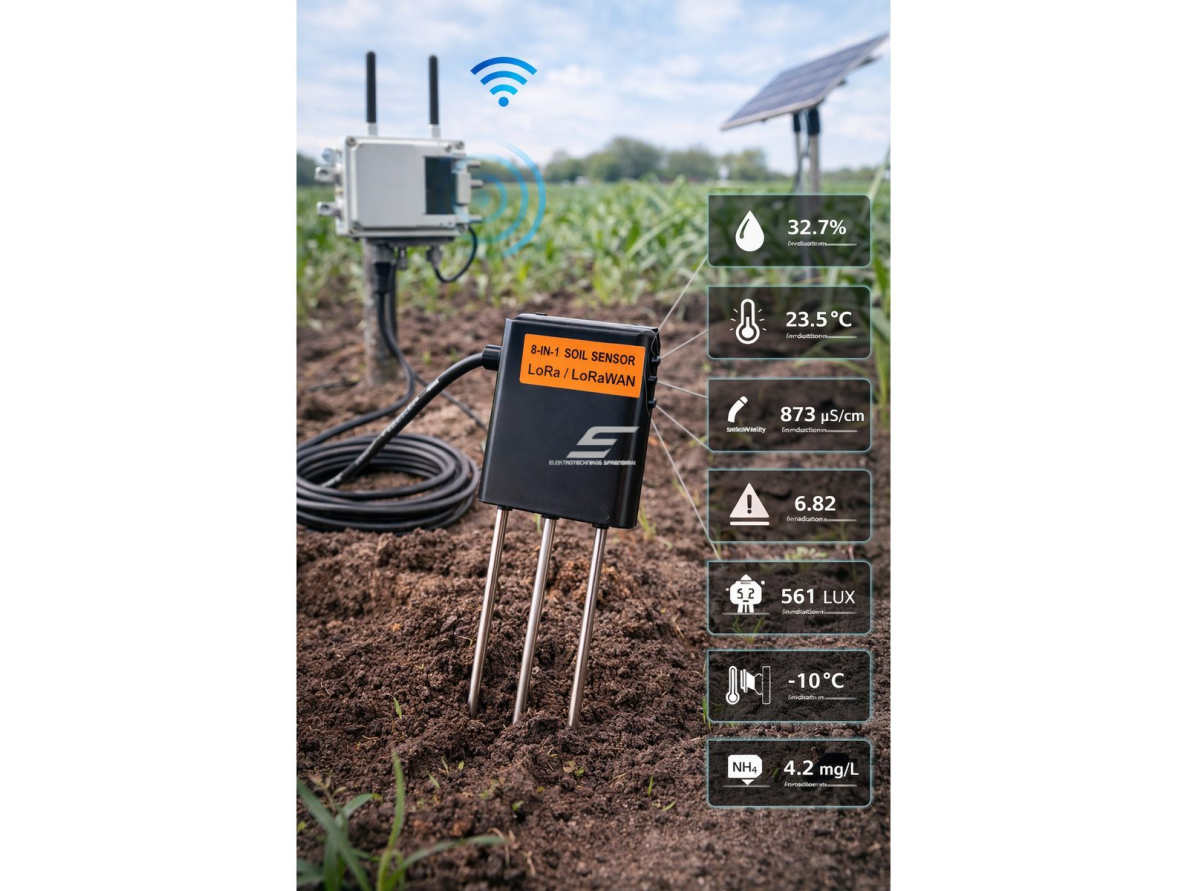

    Zondas vertikaliai arba horizontaliai įsmeigiamas į dirvą norimame šaknų zonos gylyje. Elektrodai turi visiškai kontaktuoti su dirvožemiu, be oro tarpų ir akmenų.

    Po įjungimo rodmenys nusistovi per 5–10 s. Jutiklis matuoja drėgmę, temperatūrą, EC, druskingumą, pH ir N, P, K ir pateikia juos Modbus registruose.

    Duomenys per RS485 arba LoRa / LoRaWAN keliauja į valdiklį ar platformą – matote tendencijas ir galite valdyti laistymą bei tręšimą pagal faktinę dirvos būklę.

    Kuo naudingas RD-NPKMTEPH-L-01?
    Aštuoni matavimai viename IP68 zonde sutaupo montavimo darbų ir jungčių. Dvi sąsajos leidžia rinktis: kabelis šalia valdiklio arba radijas tolimame lauke.

    Techninės specifikacijos

    Prekės tipas Integruotas 8 parametrų dirvožemio jutiklis
    Gamintojas / modelis OEM (gamintojas nepatvirtintas) / RD-NPKMTEPH-L-01
    Matuojami parametrai Drėgmė, temperatūra, EC, druskingumas, pH, azotas (N), fosforas (P), kalis (K)
    Drėgmės diapazonas 0–100 %
    N, P, K diapazonas 0–1999 mg/kg (pagal OEM duomenis)
    pH tikslumas ±0,3 pH (pagal tiekėjo duomenis)
    Atsako laikas <1 s
    Stabilizacija po įjungimo 5–10 s
    Darbinė temperatūra −30…+70 °C (pagal tiekėjo duomenis)
    Laidinė sąsaja RS485, Modbus RTU, numatytasis adresas 01
    Belaidis ryšys LoRa / LoRaWAN (pagal tiekėjo duomenis)
    Apsaugos klasė IP68
    Korpuso medžiaga ABS plastikas + epoksidinė derva
    Kabelio ilgis 1 m (pagal tiekėjo duomenis)

    Pagrindinės funkcijos

    • Dirvos drėgmė ir temperatūra – laistymo valdymui ir šalnų rizikai vertinti.
    • EC ir druskingumas – trąšų koncentracijai ir druskėjimui stebėti.
    • pH – dirvos rūgštingumo tendencijoms sekti.
    • N, P, K – orientacinė maisto medžiagų dinamika tarp laboratorinių tyrimų.
    • RS485 Modbus RTU – tiesiai į PLC, kaupiklį ar šliuzą.
    • LoRa / LoRaWAN – duomenys iš tolimo lauko be kabelių.

    Kuo skiriasi nuo panašių?

    22727 Sentera SWCSM-075 Matuoja tik dirvos drėgmę ir temperatūrą, Modbus RTU, IP67 – paprastesnis, kai pH, EC ir NPK nereikia.
    15791 Renke RS-WS-LORA-2-EX LoRa oro temperatūros ir drėgmės jutiklis, ne dirvožemio – tinka šiltnamio orui stebėti kartu su šiuo zondu.
    22719 Sentera ODTHM Lauko oro T/RH jutiklis su Modbus RTU, IP65 – oro sąlygoms, ne dirvai.

    Kur naudojamas?

    • Šiltnamiai ir daržovių auginimas
    • Lauko ūkiai ir precizinė žemdirbystė
    • Sodai, uogynai ir vynuogynai
    • Lašelinio laistymo ir fertigacijos sistemos
    • Daigynai ir medelynai
    • Golfo laukai ir sporto aikštynai
    • Agronomijos bandymų laukeliai
    • Želdynų ir parkų priežiūra

    Naudojimas pagal poreikį

    Pradedančiajam.
    Įsmeikite zondą į dirvą be akmenų ir prijunkite prie paruošto kaupiklio ar šliuzo – registrus nuskaitys sistema.
    Pažengusiam montuotojui.
    Jungdami kelis zondus RS485 linijoje, pakeiskite adresus (numatytasis 01), naudokite ekranuotą vytos poros kabelį ir galinius rezistorius.
    Inžinieriui / projektuotojui.
    Projektuodami įvertinkite matavimo gylį, zondų tankį lauke, LoRa dažnių juostą ir duomenų perdavimo intervalą.

    Praktinis panaudojimas

    Šiltnamyje pomidorai laistomi pagal laikmatį, todėl vienur dirva permirksta, kitur išdžiūsta. Į tris zonas įsmeigti 8in1 zondai, duomenys per RS485 surenkami į valdiklį. Laistymas paleidžiamas pagal faktinę drėgmę, o EC rodo, kada trąšų tirpalas per stiprus. Vandens ir trąšų sąnaudos tampa kontroliuojamos.

    Pliusai / privalumai

    • 8 parametrai viename zonde
    • Dvi sąsajos: RS485 Modbus RTU ir LoRa / LoRaWAN
    • IP68 – nuolat laikomas dirvoje
    • Greitas atsakas – <1 s
    • ABS + epoksido korpusas, atsparus drėgmei
    • Paprasta integracija per standartinį Modbus

    Minusai / ribojimai

    • N, P, K reikšmės orientacinės – laboratorinės dirvožemio analizės nepakeičia
    • LoRa dažnių juosta ir maitinimas nepatvirtinti – patikslinkite prieš užsakant
    • Matuoja vieną tašką – dideliam laukui reikia kelių zondų
    • Pats nevaldo laistymo – reikia valdiklio ar PLC
    • Jei reikia tik drėgmės ir temperatūros – paprastesnis 22727 Sentera SWCSM-075

    Saugos ir montavimo pastabos

    • Zondo nekalkite plaktuku ir nekiškite į akmeningą dirvą – lengva pažeisti elektrodus.
    • Kabelio jungtis lauke įrenkite IP67/IP68 paskirstymo dėžutėje arba sandarinkite termotraukiu vamzdeliu.
    • Ilgoms RS485 linijoms lauke numatykite viršįtampių apsaugą.
    • ⚡ Jei maitinimo blokas jungiamas į 230 V tinklą, jį montuoja kvalifikuotas elektrikas, su apsauginiu automatu.
    • Prieš sezoną nuvalykite elektrodus ir patikrinkite rodmenis su kontroliniu mėginiu.

    Greitas pasirinkimo gidas

    8 parametrai su NPK
    RS485 Modbus RTU
    LoRa / LoRaWAN
    IP68
    Tinka, kai reikia:
    • stebėti dirvos drėgmę ir maisto medžiagas nuolat
    • valdyti laistymą ir fertigaciją pagal faktinius duomenis
    • perduoti duomenis iš tolimo lauko be kabelių
    • integruoti dirvos duomenis į PLC ar SCADA
    Patikrinkite prieš pasirinkimą:
    • LoRa / LoRaWAN dažnių juostą (ES – 868 MHz) ir tinklo tipą
    • maitinimo įtampą ir ar LoRa versija turi bateriją
    • pH matavimo diapazoną jūsų dirvai
    • kabelio ilgį iki kaupiklio (standartinis – 1 m)
    Svarbus priminimas: ⚠ N, P, K rodmenys skirti tendencijoms stebėti – tręšimo normas tvirtinkite laboratorine dirvožemio analize. Jutiklis tik matuoja, laistymą ir tręšimą valdo jūsų valdiklis.
    ☝ Elsprendimai.eu rekomenduoja:

    DUK

    Kokius 8 parametrus matuoja jutiklis?
    Drėgmę, temperatūrą, elektrinį laidumą (EC), druskingumą, pH ir azotą, fosforą bei kalį (N, P, K).
    Ar N, P, K rodmenys tikslūs kaip laboratorijoje?
    Ne. Tai orientacinės vertės tendencijoms sekti. Tręšimo sprendimams naudokite laboratorinę analizę.
    Kaip prijungti prie PLC?
    Per RS485 Modbus RTU. Numatytasis adresas 01 – jungiant kelis zondus, adresus pakeiskite.
    Ar jutiklis veikia su LoRaWAN tinklu?
    Tiekėjas nurodo LoRa / LoRaWAN. Dažnių juostą (ES – 868 MHz) ir suderinamumą su jūsų tinklu patikslinkite prieš užsakant.
    Ar galima palikti dirvoje visam sezonui?
    Taip, korpusas IP68 – zondas skirtas nuolatiniam matavimui dirvoje.
    Kiek laiko reikia rodmenims nusistovėti?
    Po įjungimo – 5–10 s, atsakas į pokyčius – <1 s.

    Šaltiniai: OEM gamintojų 8in1 dirvožemio jutiklių specifikacijos (Honde, Cloudtronics, BGT), esamo tiekėjo duomenys. Konkretaus gamintojo lapas nerastas. Tikrinta 2026-10-19.

    8in1 dirvožemio jutiklis RD-NPKMTEPH-L-01

    Integruotas IP68 dirvožemio jutiklis matuoja drėgmę, temperatūrą, EC, druskingumą, pH ir N, P, K. Duomenys per RS485 Modbus RTU arba LoRa / LoRaWAN – laistymui ir tręšimui valdyti.

    Publikuota: 2026-10-19 · Duomenys sutikrinti su tiekėjo duomenimis: 2026-10-19
