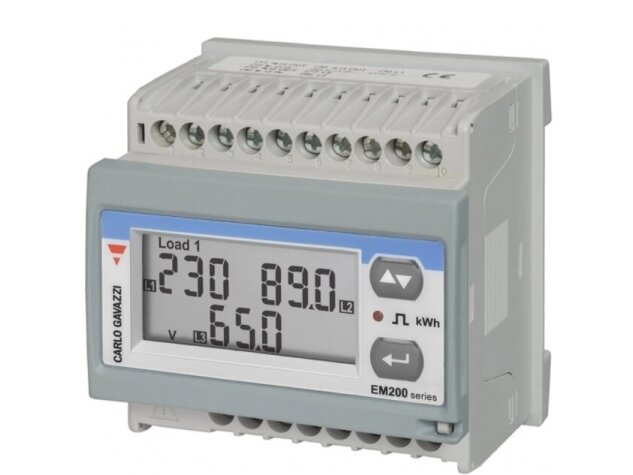

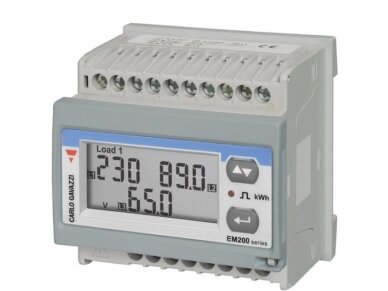

  • Nauja prekėPopuliari prekė   Modulinis trifazis elektros energijos skaitiklis | per srovės transformatorius 5(6) A | 3×230/400 V | RS485 Modbus | nuimamas ekranas | DIN / skydas | Carlo Gavazzi EM21072DAV53XOSX

    Modulinis trifazis elektros energijos skaitiklis | per srovės transformatorius 5(6) A | 3×230/400 V | RS485 Modbus | nuimamas ekranas | DIN / skydas | Carlo Gavazzi EM21072DAV53XOSX

    Kodas: EM21072DAV53XOSX
    Pasiteirauti apie prekę
    Kaina 408.98 € su PVM
    ( 338.00 € be PVM )

    Trifazis energijos skaitiklis jungimui per srovės transformatorius (…/5 A) 3×230/400 V tinkle. RS485 Modbus RTU, programuojamas impulsinis išėjimas ir patentuotas nuimamas ekranas – montuojamas ant DIN bėgelio arba skydo durelėse. Versija be MID – nekomercinei (vidinei) apskaitai.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | per srovės transformatorius 5(6) A | 3×230/400 V | RS485 Modbus | nuimamas ekranas | DIN / skydas | Carlo Gavazzi EM21072DAV53XOSX

    Carlo Gavazzi EM21 72D (kodas EM21 72D AV5 3 X O S X) – kompaktiškas trifazis elektros energijos skaitiklis, jungiamas per srovės transformatorius su 5 A antrine srove. Skirtas didesnių srovių įvadams ir linijoms, kur reikia apskaitos ir pagrindinių tinklo parametrų SCADA ar BMS sistemoje per RS485 Modbus RTU.

    Pagrindinė mintis:
    Kadangi srovė matuojama per CT, skaitiklis tinka bet kokio dydžio įvadui – pakanka parinkti tinkamą transformatorių ir įvesti jo santykį (iki 999). Patentuotas nuimamas ekranas leidžia tą patį prietaisą montuoti ant DIN bėgelio arba skydo durelėse (išpjova 68×68 mm). Ši versija be MID – rodmenys skirti vidinei apskaitai ir energijos valdymui.
    Jungimas
    Per CT, 5(6) A
    Tinklas
    400 V L-L
    Sąsaja
    RS485 Modbus RTU
    Montavimas
    DIN arba skydas
    ℹ
    Dvikryptė apskaita
    Šiam kodui gamintojo duomenų lapas atskiro eksportuotos energijos registro nenurodo – kaupiama viso kWh ir kvarh. Jei reikia atskirai matyti importą ir eksportą, rinkitės modelį su aiškiai nurodyta dvikrypte apskaita.

    Ryšio sąsajos ir integracija

    RS485 Modbus RTU (JBUS)
    2 laidų prievadas iki 1000 m, 9600 bps, iki 247 adresų, izoliacija 4000 V RMS – duomenys į SCADA, BMS, PLC ar energijos valdymo sistemą.
    Impulsinis išėjimas (opto-MOSFET)
    Programuojamas 0,01–9,99 kWh/imp, iki 70 mA, iki 260 V AC/DC – impulsų skaitikliui, PLC ar duomenų kaupikliui.

    Veikimo principas

    Srovės grandinės jungiamos per išorinius srovės transformatorius (…/5 A), įtampos – tiesiogiai į 400 V L-L tinklą; prietaisas maitinamas nuo matuojamos įtampos (VL1–N, 18–260 V AC). Montuojamas ant DIN bėgelio (4 moduliai) arba, nuėmus ekraną, skydo durelėse.

    Prietaisas matuoja TRMS įtampas, sroves, galią, reaktyviąją galią, PF, dažnį ir fazių seką, energiją perskaičiuoja pagal įvestą CT (ir VT) santykį.

    Rezultatas – viso kWh ir kvarh bei momentinės vertės LCD ekrane, RS485 Modbus RTU sąsajoje ir impulsiniame išėjime.

    Kuo naudingas Carlo Gavazzi EM21 72D?
    Vienas kompaktiškas prietaisas didelės srovės įvadui: CT jungimas, Modbus ir lanksčios montavimo galimybės. Nuimamas ekranas ypač patogus, kai matavimo dalis turi būti skyde, o rodmenys – durelėse.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis elektros energijos skaitiklis
    Gamintojas / modelis Carlo Gavazzi EM21 72D
    Pilnas kodas EM21 72D AV5 3 X O S X
    Jungimas Per srovės transformatorius (…/5 A)
    Srovės diapazonas 5(6) A; perkrova 6 A ilgalaikė, 120 A 500 ms
    Įtampa 400 V L-L (3×230/400 V)
    Dažnis 50/60 Hz
    Sistemos 3 fazės 4 arba 3 laidai, 2 fazės, 1 fazė (programuojama)
    CT santykis Programuojamas iki 999
    Tikslumo klasė kWh: 1 (EN 62053-21), B (EN 50470-3); kvarh: 2 (EN 62053-23)
    MID Ne (X versija) – nekomercinei (vidinei) apskaitai
    Tarifai Nenurodyta
    Matuojami dydžiai W, var, PF, Hz, fazių seka; VLL, VLN, A; viso kWh ir kvarh
    Sąsajos RS485 Modbus RTU (JBUS), impulsinis išėjimas
    Impulsinis išėjimas Opto-MOSFET, 0,01–9,99 kWh/imp, iki 70 mA, iki 260 V AC/DC
    Maitinimas Savimaitinis 18–260 V AC (VL1–N), ≤2 VA / 1 W
    Ekranas LCD 2 eilutės (7 + 3 skaitmenys), nuimamas
    Moduliai / matmenys 4 DIN moduliai, 72×72×65 mm
    Skydo išpjova 68×68 mm
    Apsaugos laipsnis Priekis IP50, gnybtai IP20
    Darbo temperatūra −25…+55 °C
    Standartai IEC 60664, IEC 61010-1, EN 62053-21, EN 62053-23, EN 50470-3; CE, cULus

    Pagrindinės funkcijos

    • Jungimas per CT – tinka bet kokio dydžio įvadui
    • RS485 Modbus RTU – duomenys į SCADA, BMS ar PLC
    • Nuimamas ekranas – DIN arba skydinis montavimas
    • Tinklo parametrai – V, A, W, var, PF, Hz, fazių seka
    • Programuojami impulsai – 0,01–9,99 kWh/imp
    • Savimaitinimas – nereikia atskiro maitinimo šaltinio

    Kuo skiriasi nuo panašių modelių?

    Eastron SDM630MCT-2T Taip pat per CT su RS485 Modbus, bet turi MID ir 2 tarifus – kai rodmenys naudojami atsiskaitymams.
    Eastron SDM630MCT-ML-1 Per CT, Modbus, MID – MID alternatyva vidutinio lygio projektams.
    Eastron SMART X96-1 Panelinis 96×96 per CT su Modbus ir MID – montuojamas tik skyde.
    Schneider PowerLogic PM5110 / PM5330 Paneliniai galios analizatoriai per CT – kai reikia platesnės tinklo kokybės analizės.

    Kur naudojamas?

    • Pastatų ir gamyklų įvadai per CT
    • Didelės galios linijos ir skirstomieji skydai
    • SCADA ir BMS energijos stebėsena
    • Kompresorinės, siurblinės, šaldymo įranga
    • Skydų durelių rodmenų pultai
    • Energijos auditai ir sąnaudų paskirstymas padaliniams

    Naudojimas pagal poreikį

    Automatikos inžinieriui.
    Modbus RTU duomenys iš didelės srovės linijos be papildomų keitiklių.
    Skydų gamintojui.
    Tas pats prietaisas DIN bėgeliui arba durelėms – mažiau skirtingų pozicijų.
    Energetikui.
    Aiškios kWh, kvarh ir PF vertės vidinei sąnaudų kontrolei.

    Praktinis panaudojimas

    Jeigu gamyklos 250 A įvade reikia matyti suvartojimą BMS sistemoje, tada sumontuokite tris 250/5 A srovės transformatorius, EM21 įveskite CT santykį 50 ir prijunkite RS485 liniją – duomenys bus Modbus sistemoje, o ekraną galima iškelti į skydo dureles.

    Pliusai

    • Jungimas per CT – nėra srovės ribos, ją lemia transformatorius
    • RS485 Modbus RTU standartiškai
    • Nuimamas ekranas: DIN arba skydinis montavimas
    • Savimaitinis nuo matuojamos įtampos
    • Programuojamas CT/VT santykis
    • Kompaktiškas – 4 DIN moduliai

    Minusai / ribojimai

    • Nėra MID (X versija) – atsiskaitymams rinkitės Eastron SDM630MCT-2T arba SDM630MCT-ML-1
    • Reikia išorinių srovės transformatorių
    • Tarifų funkcija duomenų lape nenurodyta
    • Dvikryptė apskaita šiam kodui nenurodyta
    • Priekis IP50 – montuoti uždarame skyde

    Saugos ir montavimo pastabos

    • Montuoti ir jungti turi kvalifikuotas elektrikas, atjungus įtampą
    • Niekada neatjunkite CT antrinės grandinės esant apkrovai – pirmiau ją trumpai sujunkite
    • Įtampos grandines apsaugokite saugikliais
    • Tiksliai įveskite CT santykį ir laikykitės fazių atitikties tarp įtampos ir srovės
    • RS485 liniją tieskite vytos poros kabeliu, galuose – terminatoriai

    Greitas pasirinkimo gidas

    Per CT …/5 A
    RS485 Modbus RTU
    DIN arba skydas
    Be MID
    Tinka, kai reikia:
    • Apskaitos didelės srovės linijoje
    • Duomenų Modbus sistemoje
    • Rodmenų skydo durelėse
    Patikrinkite prieš naudojimą:
    • Ar nereikia MID atsiskaitymams
    • CT antrinė srovė 5 A ir santykis
    • Ar tinklas 400 V L-L
    Svarbus priminimas: Ši versija nėra MID sertifikuota – jos rodmenys netinka fiskalinei apskaitai. Skaitiklis taip pat nepakeičia apsaugos aparatų ir tinklo kokybės analizatoriaus.

    DUK

    Ar šis modelis jungiamas tiesiogiai?
    Ne, AV5 versija jungiama per srovės transformatorius su 5 A antrine srove.
    Ar turi MID?
    Ne, paskutinė kodo raidė X reiškia versiją be MID; MID turi tik PF versijos.
    Ką reiškia raidė S kode?
    RS485 Modbus RTU prievadą.
    Ką reiškia raidė O?
    Vieną statinį opto-MOSFET impulsinį išėjimą.
    Ar galima montuoti skyde?
    Taip, nuimamas ekranas montuojamas į 68×68 mm išpjovą.
    Ar reikia atskiro maitinimo?
    Ne, prietaisas maitinamas nuo matuojamos įtampos VL1–N.

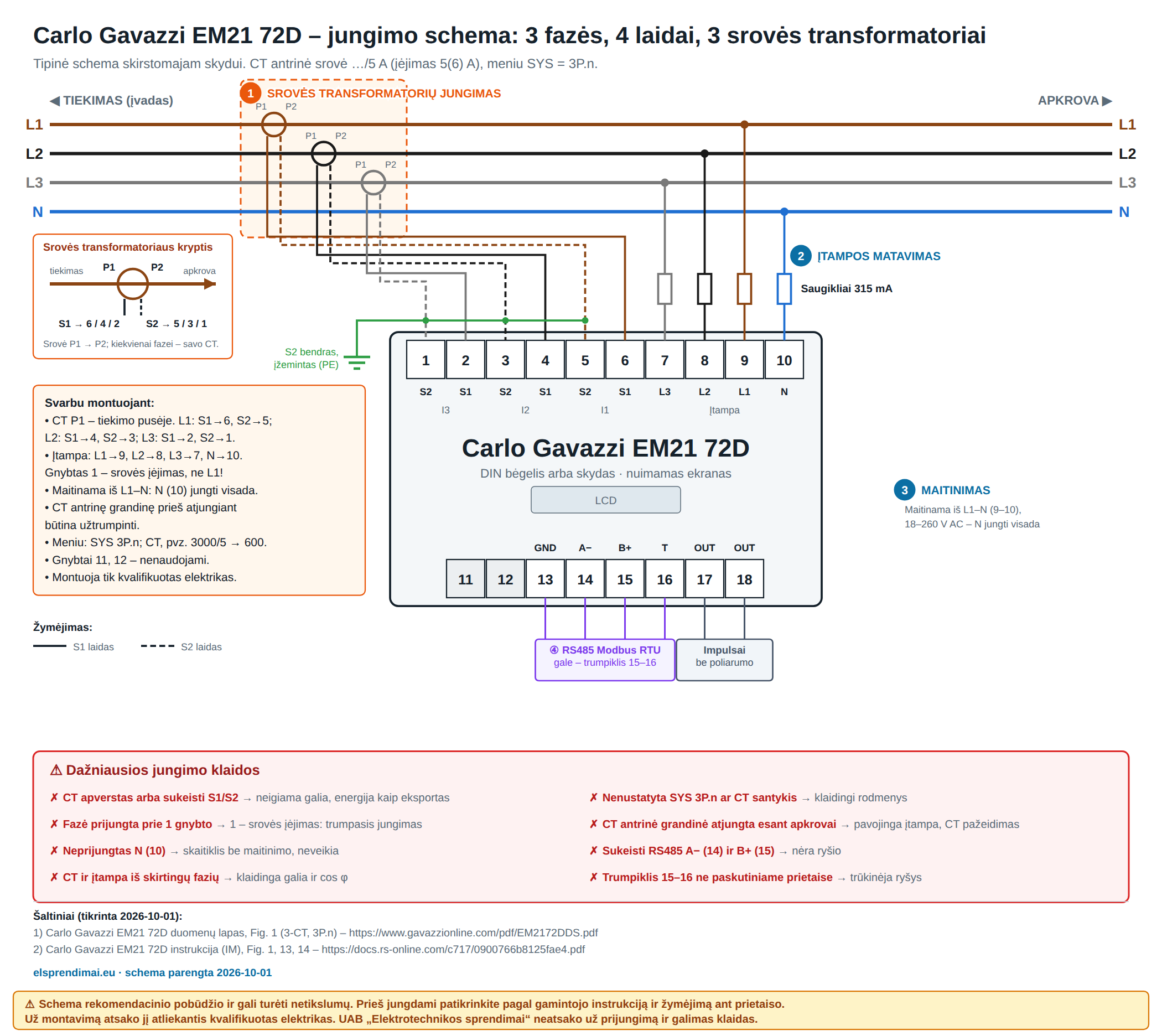

    Jungimo schema per srovės transformatorius

    Carlo Gavazzi EM21 72D – jungimo schema per srovės transformatorius, 3 fazės 4 laidai

    Paspauskite schemą, kad atidarytumėte didesnę. Pažymėta: ① srovės transformatorių jungimas, ② įtampos matavimas, ③ maitinimas, ④ RS485.

    ⚠ Schema rekomendacinio pobūdžio ir gali turėti netikslumų. Prieš jungdami patikrinkite pagal gamintojo instrukciją ir žymėjimą ant prietaiso.
    Už montavimą atsako jį atliekantis kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.

    Dažniausios jungimo klaidos

    • CT apverstas arba sukeisti S1/S2 – neigiama galia, energija kaip eksportas.
    • Fazė prijungta prie 1 gnybto – 1 – srovės įėjimas: trumpasis jungimas.
    • Neprijungtas N (10) – skaitiklis be maitinimo, neveikia.
    • CT ir įtampa iš skirtingų fazių – klaidinga galia ir cos φ.
    • Nenustatyta SYS 3P.n ar CT santykis – klaidingi rodmenys.
    • CT antrinė grandinė atjungta esant apkrovai – pavojinga įtampa, CT pažeidimas.
    • Sukeisti RS485 A− (14) ir B+ (15) – nėra ryšio.
    • Trumpiklis 15–16 ne paskutiniame prietaise – trūkinėja ryšys.

    Dokumentai ir šaltiniai

    Schema parengta 2026-10-01 pagal gamintojo instrukciją. Ji informacinė – montuojant vadovaukitės gamintojo instrukcija ir galiojančiais elektros įrenginių įrengimo reikalavimais.

    Carlo Gavazzi EM21 72D – trifazis skaitiklis per CT su Modbus

    Carlo Gavazzi EM21 72D AV5 3 X O S X – trifazis skaitiklis per srovės transformatorius 5(6) A su RS485 Modbus RTU, impulsiniu išėjimu ir nuimamu ekranu vidinei apskaitai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
