  • Nauja prekė   Trifazis elektros energijos skaitiklis | 5(100) A | 3×230/400 V | tiesioginio jungimo | 1 tarifas | aktyvioji energija | GAMA 300 | ELGAMA-ELEKTRONIKA G3E.144-230.C110

    Trifazis elektros energijos skaitiklis | 5(100) A | 3×230/400 V | tiesioginio jungimo | 1 tarifas | aktyvioji energija | GAMA 300 | ELGAMA-ELEKTRONIKA G3E.144-230.C110

    Kodas: G3E.144-230.C110
    Pasiteirauti apie prekę
    Kaina 130.40 € su PVM
    ( 107.77 € be PVM )

    Lietuvoje gaminamas trifazis aktyviosios energijos skaitiklis tiesioginiam jungimui iki 100 A. Klasė B pagal EN 50470-3, vienas tarifas, LCD ekranas, optinis prievadas ir S0 impulsinis išėjimas. Standartinis skydinis korpusas su 3 taškų tvirtinimu.

  • Prekės aprašymas

    Trifazis elektros energijos skaitiklis | 5(100) A | 3×230/400 V | tiesioginio jungimo | 1 tarifas | aktyvioji energija | GAMA 300 | ELGAMA-ELEKTRONIKA G3E.144-230.C110

    ELGAMA-ELEKTRONIKA GAMA 300 G3E.144-230.C110 – Lietuvoje gaminamas trifazis elektros energijos skaitiklis tiesioginiam jungimui 4 laidų 3×230/400 V tinkle, 5(100) A. Tai komercinės apskaitos klasės skaitiklis standartiniame skydiniame korpuse, skirtas vieno tarifo aktyviosios energijos apskaitai.

    Pagrindinė mintis:
    G3E versija – paprasčiausia GAMA 300 konstrukcija: vienas tarifas, LCD ekranas, optinis prievadas rodmenims nuskaityti ir S0 impulsinis išėjimas. Tikslumo klasė B pagal EN 50470-3 ir tas pats 260 × 175 × 80 mm korpusas su 3 taškų tvirtinimu, kaip ir operatorių skyduose naudojamų skaitiklių. Tinka ten, kur reikia patikimo trifazio kWh skaitiklio be tarifų laikrodžio ir be magistralės.
    Srovė
    5(100) A
    Jungimas
    Tiesioginis
    Tikslumas
    Klasė B
    Tarifai
    1
    ℹ
    Dvikryptė apskaita
    Gamintojas G3E konstrukcijai nurodo tik aktyviosios energijos apskaitą, atskirų importo ir eksporto registrų šiam kodui nenurodo. Jei reikia atskirai matyti iš tinklo paimtą ir į tinklą atiduotą energiją, rinkitės GAMA 300 versiją su dvikrypte aktyviosios energijos apskaita (F2 / F4 kodai) arba modelį, kurio duomenų lape aiškiai nurodyti importo ir eksporto registrai.

    Ryšio sąsajos ir integracija

    Optinis prievadas IEC 62056-21
    Rodmenų nuskaitymas ir parametrų peržiūra per optinę galvutę vietoje – naudoja energetikai ir apskaitos tikrintojai.
    S0 impulsinis išėjimas
    Galvaniškai atskirtas impulsinis išėjimas pagal IEC 62053-31 aktyviajai energijai – impulsus galima perduoti į PLC, BMS ar duomenų kaupiklį. RS485 ar M-Bus šioje versijoje nėra.

    Veikimo principas

    Skaitiklis tvirtinamas 3 varžtais prie skydo plokštės (tvirtinimo matmenys pagal DIN 43857) ir jungiamas tiesiogiai į L1, L2, L3 ir N – srovės transformatorių nereikia iki 100 A.

    Trijų elementų elektroninė matavimo schema skaičiuoja aktyviąją energiją visose fazėse; skaitiklis pradeda skaičiuoti nuo 0,4 % bazinės srovės (20 mA).

    Suminė kWh vertė rodoma LCD ekrane, ją galima nuskaityti per optinį prievadą, o S0 išėjimas perduoda impulsus į išorinę sistemą.

    Kuo naudingas GAMA 300 G3E.144-230.C110?
    Jis duoda komercinės klasės (B pagal EN 50470-3) trifazę kWh apskaitą be papildomų nustatymų ir be tarifų programavimo. Standartinis skydinis korpusas tinka keičiant senus indukcinius ar elektroninius skaitiklius apskaitos skyduose.

    Techninės specifikacijos

    Prekės tipas Trifazis tiesioginio jungimo aktyviosios energijos skaitiklis
    Gamintojas / modelis ELGAMA-ELEKTRONIKA (Lietuva) / GAMA 300 G3E.144-230.C110
    Tipas (serija) G3E – LCD, 1 arba 2 tarifai su išoriniu perjungimu; ši versija – 1 tarifas
    Jungimo būdas Tiesioginis, 3 elementai, 4 laidai (L1, L2, L3, N)
    Srovė 5(100) A (Iref 5 A, Imax 100 A)
    Jautrumas (paleidimo srovė) 0,4 % Iref (20 mA)
    Vardinė įtampa 3×230/400 V AC, 4 laidų tinklas
    Darbo įtampos diapazonas −20…+15 % Un
    Dažnis 50 Hz
    Tikslumo klasė B pagal EN 50470-3 / 1 pagal IEC 62053-21
    Metrologinė atitiktis GAMA 300 serija – pagal MID direktyvą 2004/22/EB (gamintojo vadovas); MID žymėjimą ir patikros metus patikrinkite ant konkretaus skaitiklio
    Tarifai 1
    Matuojami dydžiai Aktyvioji energija (kWh)
    Ryšio sąsaja Optinis prievadas IEC 62056-21
    Impulsinis išėjimas 1 × S0 (aktyvioji energija), pagal IEC 62053-31
    Ekranas LCD
    Montavimas Tvirtinamas 3 taškais prie skydo plokštės, tvirtinimo matmenys pagal DIN 43857 (ne DIN bėgelis)
    Matmenys 260 × 175 × 80 mm (su gnybtų dangteliu)
    Masė < 1,4 kg
    Apsaugos laipsnis IP51 standartiškai, IP53 – gamintojo opcija (nurodyta etiketėje)
    Darbo temperatūra −40…+70 °C (versijos su baterija), −25…+70 °C (su superkondensatoriumi)
    Standartai EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62052-11, IEC 62056-21 (optinis prievadas)

    Pagrindinės funkcijos

    • Tiesioginis jungimas 5(100) A – nereikia srovės transformatorių iki 100 A.
    • Klasė B / klasė 1 – tikslumas pagal EN 50470-3 ir IEC 62053-21.
    • Optinis prievadas IEC 62056-21 – rodmenų nuskaitymas optine galvute.
    • S0 impulsinis išėjimas – paprasta integracija į PLC ar BMS.
    • LCD ekranas – aiškiai matoma suminė kWh vertė.
    • Standartinis skydinis korpusas – 3 taškų tvirtinimas, matmenys pagal DIN 43857.

    Kuo skiriasi nuo panašių modelių?

    ELGAMA GAMA 300 G3A.144-230.F14 Taip pat 100 A tiesioginis, bet G3A su vidiniu laikrodžiu ir 4 tarifais; G3E.144 – 1 tarifas, paprastesnė konfigūracija.
    ELGAMA GAMA 300 G3A.144-230.F34 Papildomai matuoja reaktyviąją energiją ir turi 4 tarifus; G3E.144 – tik aktyvioji energija.
    ELGAMA GAMA 300 G3A.147-230.F11 Jungiamas per srovės transformatorius (5(10) A) didelėms apkrovoms; G3E.144 – tiesioginis iki 100 A.
    Eastron SDM630-MT Modulinis DIN bėgelio skaitiklis su RS485 Modbus ir 4 tarifais; G3E.144 – skydinis korpusas be magistralės.

    Kur naudojamas?

    • Trifazių vartotojų įvadų apskaitos skydai
    • Senų indukcinių skaitiklių keitimas
    • Daugiabučių ir komercinių pastatų apskaitos spintos
    • Nuomojamų patalpų ir subabonentų apskaita
    • Žemės ūkio ir gamybiniai pastatai
    • Statybviečių laikinieji apskaitos skydai

    Naudojimas pagal poreikį

    Elektrikams.
    Standartinis skydinis korpusas ir tiesioginis jungimas – greitas senų skaitiklių pakeitimas.
    Pastatų administratoriams.
    Komercinės klasės kWh apskaita subabonentams be tarifų programavimo.
    Įmonėms.
    Atskirų trifazių linijų suvartojimo kontrolė, S0 impulsai – į esamą apskaitos sistemą.

    Praktinis panaudojimas

    Jeigu verslo pastato apskaitos spintoje reikia atskirai apskaityti nuomininko trifazę liniją iki 100 A, tada G3E.144 tvirtinamas vietoj seno skaitiklio ant tos pačios plokštės, rodmenys nurašomi nuo LCD ar per optinį prievadą, o S0 impulsai, jei reikia, perduodami į pastato duomenų kaupiklį.

    Pliusai

    • Klasė B pagal EN 50470-3, klasė 1 pagal IEC 62053-21
    • Tiesioginis jungimas 5(100) A
    • Optinis prievadas IEC 62056-21
    • S0 impulsinis išėjimas
    • Standartinis skydinis korpusas su 3 taškų tvirtinimu
    • Gamintojas – ELGAMA-ELEKTRONIKA, Lietuva

    Minusai / ribojimai

    • Tik 1 tarifas – daugiatarifei apskaitai rinkitės G3A.144-230.F14
    • Nematuoja reaktyviosios energijos – tam skirtas G3A.144-230.F34
    • Nėra RS485 Modbus ar M-Bus – magistralei rinkitės, pvz., Eastron SDM630-MT
    • Netinka DIN bėgeliui – reikia skydo plokštės su 3 taškų tvirtinimu
    • Atskiros importo / eksporto apskaitos gamintojas šiam kodui nenurodo

    Saugos ir montavimo pastabos

    • Montuoti ir jungti gali tik kvalifikuotas elektrikas, kai grandinė atjungta ir patikrinta, kad nėra įtampos.
    • Prieš skaitiklį įrenkite apsaugos aparatą, parinktą pagal kabelio skerspjūvį ir apkrovą – skaitiklis nėra apsaugos įtaisas.
    • Jungkite pagal schemą ant gnybtų dangtelio: sukeisti fazių įėjimai ir išėjimai iškreipia apskaitą.
    • Galios gnybtus priveržkite tvirtai – atsilaisvinęs kontaktas esant 100 A kaista ir gadina gnybtyną.
    • Nepažeiskite gamintojo plombų – kitaip skaitiklio rodmenys praranda metrologinę galią.

    Greitas pasirinkimo gidas

    5(100) A tiesiogiai
    Klasė B
    1 tarifas
    Optinis + S0
    Tinka, kai reikia:
    • trifazės kWh apskaitos iki 100 A skydiniame korpuse
    • paprasto vieno tarifo skaitiklio
    • senų skaitiklių pakeitimo ant esamos plokštės
    Patikrinkite prieš naudojimą:
    • ar linijos srovė neviršija 100 A
    • ar skyde yra 3 taškų tvirtinimo plokštė
    • ar skaitiklio etiketėje yra jums reikalingas MID žymėjimas ir patikros metai
    Svarbus priminimas: Skaitiklis tik matuoja energiją – jis neapsaugo nuo perkrovos ar trumpojo jungimo ir negali pakeisti operatoriaus apskaitos skaitiklio be operatoriaus sutikimo.

    DUK

    Ar G3E.144 jungiamas tiesiogiai?
    Taip, kodo „144“ versija jungiama tiesiogiai, 5(100) A.
    Kiek tarifų?
    Vienas – šis kodas neturi tarifų perjungimo įėjimo.
    Ar tvirtinamas ant DIN bėgelio?
    Ne, tai skydinis korpusas su 3 taškų tvirtinimu pagal DIN 43857.
    Ar turi Modbus?
    Ne, turi optinį prievadą IEC 62056-21 ir S0 impulsinį išėjimą.
    Ar matuoja į tinklą atiduotą energiją?
    Gamintojas šiam kodui atskirų importo ir eksporto registrų nenurodo – tam rinkitės dvikryptę versiją.
    Ar turi MID?
    GAMA 300 serija gaminama pagal MID direktyvą; konkretaus skaitiklio MID žymėjimą patikrinkite etiketėje.

    ELGAMA GAMA 300 G3E.144-230.C110 – trifazis 5(100) A skaitiklis

    Lietuvoje gaminamas trifazis tiesioginio jungimo kWh skaitiklis 5(100) A, klasė B, 1 tarifas, optinis prievadas ir S0 išėjimas, skydiniam montavimui.

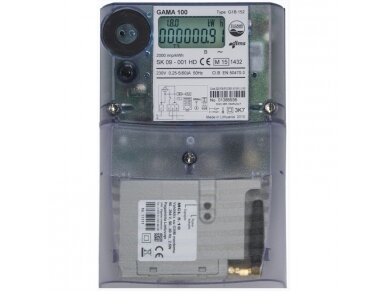

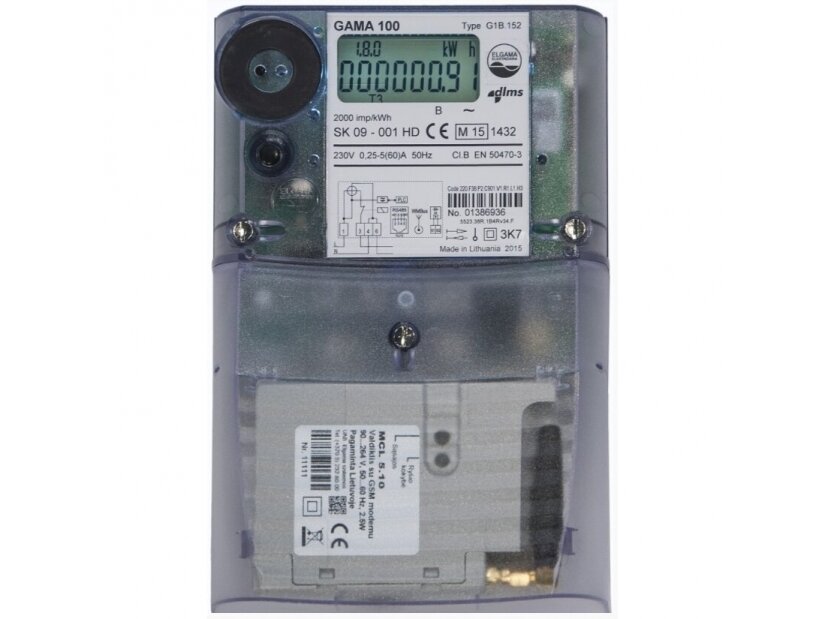

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
