  • Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | per srovės transformatorius …/5 A | 1,5(6) A | 3×230/400 V | 1 tarifas | impulsinis išėjimas | IP20 | DIN | THORGEON 01004
    Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | per srovės transformatorius …/5 A | 1,5(6) A | 3×230/400 V | 1 tarifas | impulsinis išėjimas | IP20 | DIN | THORGEON 01004 1
    Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | per srovės transformatorius …/5 A | 1,5(6) A | 3×230/400 V | 1 tarifas | impulsinis išėjimas | IP20 | DIN | THORGEON 01004 2

    Modulinis trifazis elektros energijos skaitiklis | per srovės transformatorius …/5 A | 1,5(6) A | 3×230/400 V | 1 tarifas | impulsinis išėjimas | IP20 | DIN | THORGEON 01004

    Kodas: 01004
    Pasiteirauti apie prekę
    Kaina 63.53 € su PVM
    ( 52.50 € be PVM )

    Trifazis keturlaidis elektroninis skaitiklis, jungiamas per srovės transformatorius su 5 A antrine srove (1,5(6) A). Leidžia apskaityti aktyviąją energiją linijose, kurių srovė viršija tiesioginio jungimo ribas. Skirtas nekomercinei (vidinei) apskaitai.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | per srovės transformatorius …/5 A | 1,5(6) A | 3×230/400 V | 1 tarifas | impulsinis išėjimas | IP20 | DIN | THORGEON 01004

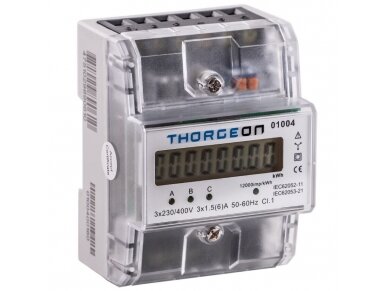

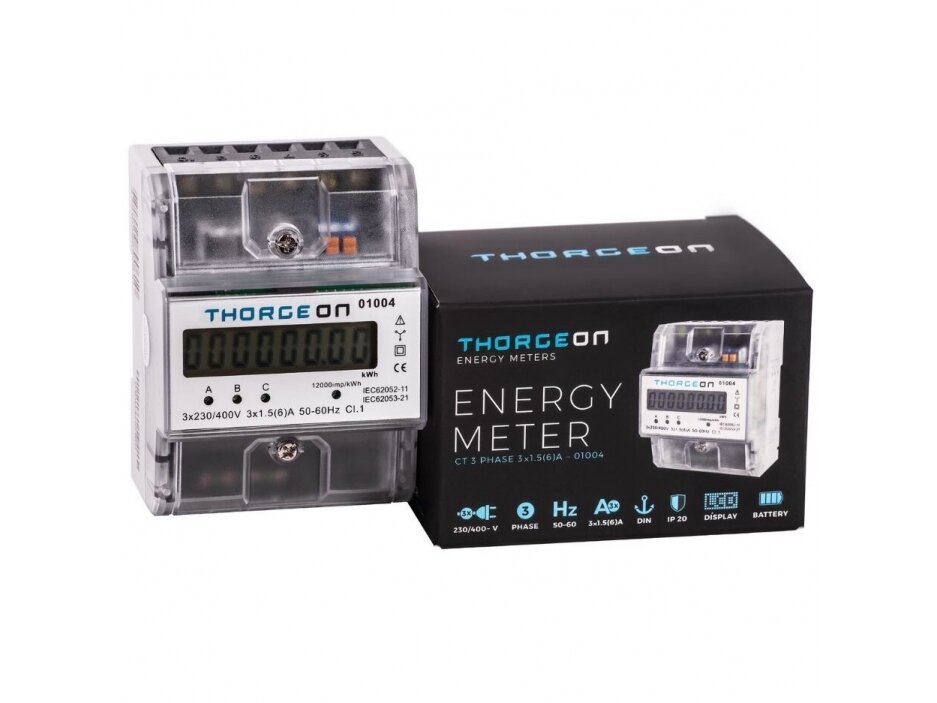

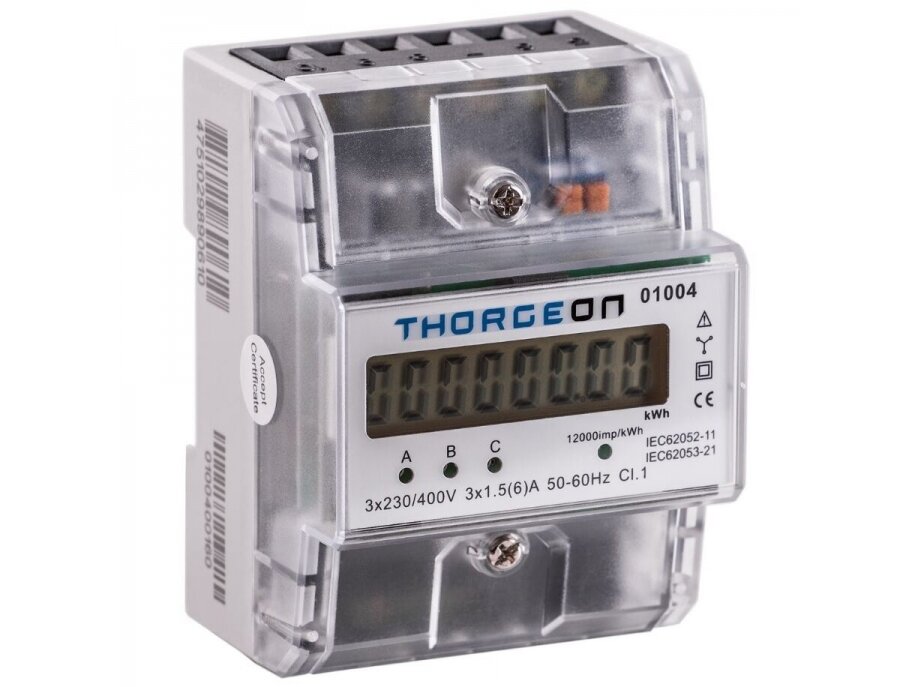

    THORGEON 01004 – modulinis trifazis keturlaidis skaitiklis, skirtas jungti per srovės transformatorius (CT) su 5 A antrine srove. Vardinė matavimo srovė 1,5 A, maksimali – 6 A, todėl apskaitos ribą nustato pasirinkti CT, o ne pats skaitiklis.

    Pagrindinė mintis:
    Kai įvadas ar linija yra 150, 250 ar 400 A, tiesioginio jungimo skaitiklis netinka. 01004 kartu su …/5 A srovės transformatoriais leidžia apskaityti aktyviąją energiją tokiose linijose, užimdamas tik 4 DIN modulius. Tai vidinei apskaitai skirtas sprendimas – MID gamintojas nenurodo.
    Jungimas
    per CT …/5 A
    Srovė
    1,5(6) A
    Tikslumo klasė
    B
    Impulsai
    400 imp/kWh
    ℹ
    Dvikryptė apskaita
    Gamintojas nenurodo, kad skaitiklis atskirai skaičiuotų importuotą ir eksportuotą energiją. Jei per CT reikia atskirai apskaityti į tinklą atiduotą energiją, rinkitės dvikryptį modelį, pvz., Eastron SDM630MCT-2T su MID.

    Ryšio sąsajos ir integracija

    Elektrinis impulsinis išėjimas (400 imp/kWh)
    Impulsai perduodami į PLC, BMS ar duomenų kaupiklį; įvertinkite, kad impulsai atitinka antrinę CT pusę, todėl sistemoje reikia pritaikyti CT koeficientą.
    Vietinis LCD ekranas
    Rodmenys nuskaitomi skydelyje; RS485, M-Bus ar Wi-Fi sąsajos nėra.

    Veikimo principas

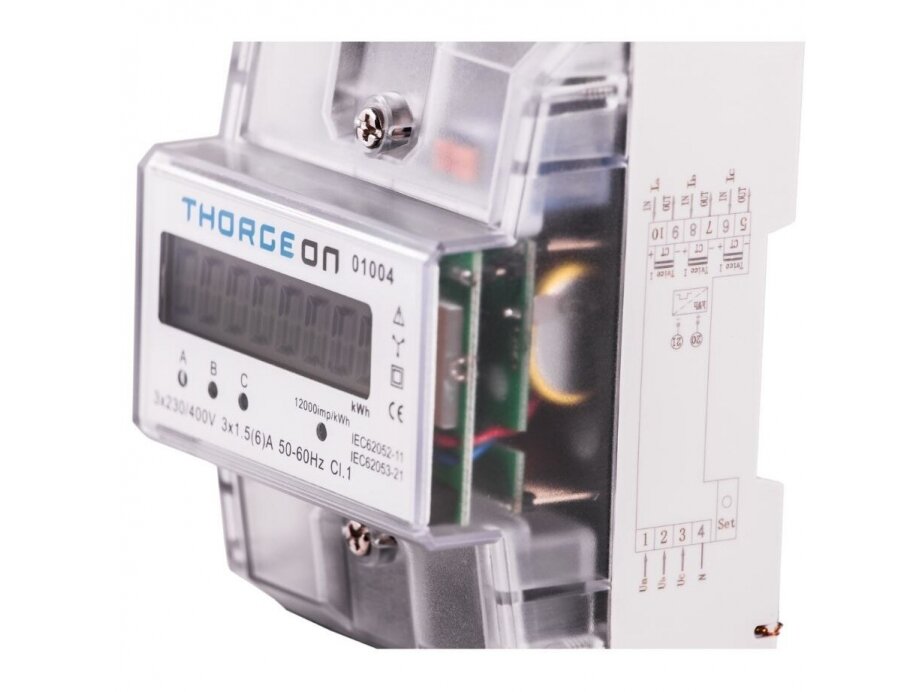

    Skaitiklis montuojamas ant DIN bėgelio; fazių įtampos ir neutralė prijungiamos tiesiogiai, o srovės grandinės – per tris srovės transformatorius su 5 A antrine apvija.

    Skaitiklis matuoja antrinę CT srovę (vardinė 1,5 A, maks. 6 A) ir skaičiuoja aktyviąją energiją visose trijose fazėse.

    Realią suvartotą energiją gaunate LCD rodmenį perskaičiuodami pagal naudojamų CT koeficientą (pvz., 200/5 A = ×40), jei instrukcija nenumato jo įvedimo į skaitiklį.

    Kuo naudingas THORGEON 01004?
    Tai kompaktiškas ir ekonomiškas būdas apskaityti didelių srovių trifazes linijas: srovės riba priklauso nuo CT, todėl tas pats skaitiklis tinka tiek 100 A, tiek kelių šimtų amperų įvadui.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis elektroninis elektros energijos skaitiklis
    Gamintojas / modelis THORGEON 01004
    Jungimo būdas Per srovės transformatorius (…/5 A)
    Tinklo tipas Keturlaidis (3F + N)
    Vardinė / maksimali srovė 1,5 A / 6 A
    Vardinė įtampa 3×230/400 V (230 V fazė–N)
    Dažnis 50–60 Hz
    Tikslumo klasė B (tikslumo klasė, ne MID sertifikatas)
    MID Nėra – nekomercinei (vidinei) apskaitai
    Tarifai 1 (vidinis valdymas)
    Matuojami dydžiai Aktyvioji energija (kWh)
    Impulsinis išėjimas Elektrinis, 400 imp/kWh
    Ekranas Skaitmeninis LCD
    Įmontuota baterija Taip
    Montavimas DIN bėgelis, 4 moduliai
    Matmenys (P×A×G) 76 × 100 × 65 mm
    Apsaugos laipsnis IP20
    Garantija 24 mėn.

    Pagrindinės funkcijos

    • Jungimas per CT …/5 A – apskaita linijose, viršijančiose 100 A
    • Aktyviosios energijos apskaita – kWh rodmuo LCD ekrane
    • Impulsinis išėjimas 400 imp/kWh – signalas į PLC ar BMS
    • Keturlaidė schema – 3 fazės ir neutralė
    • Įmontuota baterija – numatyta gamintojo konstrukcijoje
    • 4 modulių korpusas – neužima daug vietos skyde

    Kuo skiriasi nuo panašių modelių?

    THORGEON 01003 Tiesioginio jungimo iki 100 A; 01004 skirtas didesnėms srovėms per CT.
    Eastron SDM630MCT-2T Per 1/5 A CT, 2 tarifai, RS485 Modbus, MID ir multifunkciniai matavimai; 01004 – paprasta kWh apskaita be MID.
    Eastron SDM630MCT-ML-1 Per CT, RS485 Modbus, MID; 01004 neturi skaitmeninės sąsajos.
    Eastron SMART X96-1 Panelinis 96×96 mm prietaisas per CT su Modbus ir MID; 01004 – modulinis DIN.

    Kur naudojamas?

    • Įmonių įvadai 125–400 A
    • Gamybos cechų ir kompresorinių linijos
    • Prekybos centrų nuomininkų didelės galios linijos
    • Katilinių ir šilumos punktų maitinimas
    • Žemės ūkio džiovyklų ir fermų įvadai
    • Esamų CT schemų modernizavimas vietoj indukcinių skaitiklių

    Naudojimas pagal poreikį

    Elektrikams.
    Paprastas CT skaitiklis didelių srovių linijoms, 4 DIN moduliai.
    Energetikams.
    Vidinė didelių vartotojų kWh apskaita be brangaus analizatoriaus.
    Automatikos integratoriams.
    400 imp/kWh signalas, perskaičiuojamas pagal CT koeficientą.

    Praktinis panaudojimas

    Jeigu cecho įvadas yra 250 A ir norite žinoti jo mėnesio sąnaudas, tada sumontuojami trys 250/5 A srovės transformatoriai ir THORGEON 01004 – LCD rodmuo dauginamas iš 50 (jei koeficientas neįvedamas skaitiklyje), ir gaunate realias kWh.

    Pliusai

    • Tinka didelių srovių linijoms per …/5 A CT
    • Kompaktiškas 4 modulių korpusas
    • Impulsinis išėjimas 400 imp/kWh
    • Paprastas naudojimas
    • Gamintojo garantija 24 mėn.

    Minusai / ribojimai

    • Nėra MID – atsiskaitymams rinkitės Eastron SDM630MCT-2T ar SDM630MCT-ML-1
    • Nėra RS485 / Wi-Fi sąsajos
    • Reikia atskirai įsigyti srovės transformatorius
    • Gamintojas nenurodo, ar CT koeficientas įvedamas skaitiklyje – gali tekti perskaičiuoti rankiniu būdu
    • Gamintojas nenurodo dvikryptės apskaitos

    Saugos ir montavimo pastabos

    • Montuoti gali tik kvalifikuotas elektrikas, atjungus įtampą
    • Niekada neatjunkite CT antrinės grandinės esant apkrovai – pirma ją užtrumpinkite (pavojinga įtampa)
    • Laikykitės CT krypties (P1/P2, S1/S2) ir fazių atitikties įtampos grandinėms
    • Įtampos grandines apsaugokite saugikliais ar automatiniais jungikliais
    • IP20 – montuoti tik uždarame skyde, sausoje patalpoje

    Greitas pasirinkimo gidas

    Per CT …/5 A
    1,5(6) A
    1 tarifas, be MID
    400 imp/kWh
    Tinka, kai reikia:
    • Vidinės apskaitos linijose virš 100 A
    • Kompaktiško CT skaitiklio DIN skyde
    • Impulsinio signalo į automatiką
    Patikrinkite prieš naudojimą:
    • Ar CT antrinė srovė yra 5 A ir tikslumo klasė tinkama
    • Ar apskaitai nereikia MID
    • Kaip bus taikomas CT koeficientas rodmenims
    Svarbus priminimas: Skaitiklis veikia tik su srovės transformatoriais – tiesiogiai į galios grandinę jungti negalima; jis taip pat nepakeičia operatoriaus komercinio skaitiklio.

    DUK

    Ar galima jungti tiesiogiai?
    Ne, 01004 jungiamas tik per srovės transformatorius su 5 A antrine srove.
    Kokius CT naudoti?
    …/5 A srovės transformatorius, parinktus pagal linijos srovę.
    Ar skaitiklis turi MID?
    Gamintojas MID nenurodo – jis skirtas vidinei apskaitai.
    Kaip gauti realias kWh?
    Jei koeficientas neįvedamas, LCD rodmenį padauginkite iš CT koeficiento.
    Kiek impulsų per kWh?
    400 imp/kWh antrinėje pusėje.
    Kokia garantija?
    Gamintojas nurodo 24 mėnesių garantiją.

    THORGEON 01004 trifazis skaitiklis per CT

    Trifazis keturlaidis elektros energijos skaitiklis per srovės transformatorius …/5 A, 1,5(6) A, 3×230/400 V, klasė B, 400 imp/kWh, DIN 4 moduliai – vidinei apskaitai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
