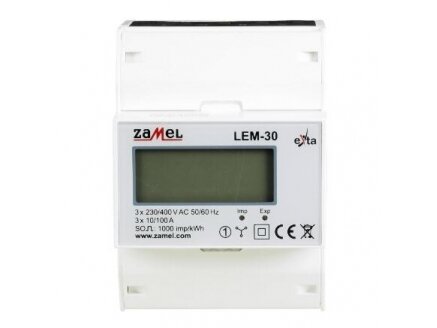

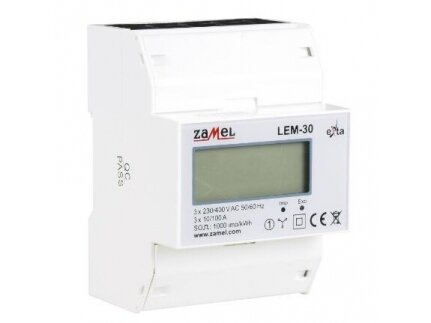

  • Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 1 tarifas | S0 impulsinis išėjimas | DIN | Zamel LEM-30
    Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 1 tarifas | S0 impulsinis išėjimas | DIN | Zamel LEM-30 1

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 1 tarifas | S0 impulsinis išėjimas | DIN | Zamel LEM-30

    Kodas: LEM-30
    Barkodas: 5903669207092
    Pasiteirauti apie prekę
    Kaina 49.17 € su PVM
    ( 40.64 € be PVM )

    Paprastas tiesioginio jungimo trifazis skaitiklis 3×230/400 V tinklui iki 100 A, 1 tikslumo klasė pagal IEC 62053-21. Rodo suvartotą aktyviąją energiją kWh, turi S0 išėjimą 1000 imp/kWh. Skirtas nekomercinei (vidinei) apskaitai – MID gamintojas nenurodo.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | 1 tarifas | S0 impulsinis išėjimas | DIN | Zamel LEM-30

    Zamel LEM-30 – modulinis trifazis elektros energijos skaitiklis tiesioginiam jungimui į 3 fazių 4 laidų 3×230/400 V tinklą iki 100 A. Skirtas komercinių ir pramoninių objektų, dirbtuvių ar namų linijų vidinei apskaitai, kai svarbu žinoti, kiek energijos suvartoja konkreti linija ar įrenginys.

    Pagrindinė mintis:
    Skaitiklis matuoja aktyviąją energiją 1 tikslumo klase (IEC 62053-21) ir rodo ją apšviestame LCD ekrane. Iki 100 A jungiamas tiesiogiai, be srovės transformatorių, o S0 išėjimas 1000 imp/kWh leidžia rodmenis perduoti valdikliui ar impulsų skaitiklių sistemai. Tai paprastas sprendimas be konfigūravimo – bet be MID, todėl atsiskaitymams su trečiosiomis šalimis netaikomas.
    Maks. srovė
    100 A
    Tinklas
    3×230/400 V
    Tikslumo klasė
    1
    Impulsai
    1000 imp/kWh
    ℹ
    Dvikryptė apskaita
    Gamintojas nenurodo, ar skaitiklis atskirai apskaito į tinklą atiduotą energiją – yra vienas aktyviosios energijos registras. Jei reikia atskirti importą ir eksportą, rinkitės dvikryptį modelį, pvz., Orno OR-WE-517.

    Ryšio sąsajos ir integracija

    S0 impulsinis išėjimas
    Atviro kolektoriaus (OC) išėjimas 12–27 V DC, <27 mA, impulsas 90 ms, 1000 imp/kWh – prijungiamas prie PLC, impulsų skaitiklio, duomenų kaupiklio ar Home Assistant impulsų įėjimo.
    RS485 / Modbus
    Nėra – rodmenys nuskaitomi ekrane arba per S0 impulsus.

    Veikimo principas

    Skaitiklis montuojamas ant TH35 DIN bėgelio ir jungiamas tiesiogiai: L1, L2, L3, N įėjimai (1–4) ir išėjimai (5–8). Pagrindiniai gnybtai priima 4–25 mm² laidus.

    Prietaisas matuoja trijų fazių aktyviąją energiją ir ją kaupia viename registre; raudonas LED mirksi proporcingai apkrovai, tuo pačiu dažniu generuojami S0 impulsai.

    Rezultatas – suvartota energija kWh apšviestame LCD ekrane (5+2 skaitmenys) ir impulsinis signalas automatikai.

    Kuo naudingas Zamel LEM-30?
    Leidžia pigiai ir aiškiai atskirti vienos linijos, įrenginio ar patalpos suvartojimą iki 100 A be srovės transformatorių. Gnybtų dangteliai su plombavimo galimybe apsaugo nuo neleistino įsikišimo.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis elektros energijos skaitiklis
    Gamintojas / modelis Zamel LEM-30
    Jungimas Tiesioginis, 3 fazės 4 laidai (L1, L2, L3, N)
    Įtampa 3×230/400 V AC
    Dažnis 50/60 Hz
    Bazinė / maks. srovė 10 A / 100 A
    Tikslumo klasė 1 (IEC 62053-21)
    MID Nenurodyta – nekomercinei (vidinei) apskaitai
    Tarifai 1
    Matuojami dydžiai Aktyvioji energija (kWh)
    Sąsajos S0 impulsinis išėjimas (OC)
    Impulsų konstanta 1000 imp/kWh
    Impulsinis išėjimas 12–27 V DC, <27 mA, 90 ms
    Ekranas LCD 5+2 skaitmenys, su apšvietimu; raudonas LED
    Savosios sąnaudos 10 VA / 2 W
    Moduliai / matmenys 4 moduliai, 72×100×66 mm
    Laidų skerspjūvis 4–25 mm²
    Darbo temperatūra −25…+55 °C
    Montavimas DIN bėgelis TH35
    Standartai IEC 62053-21, EN 50470-1, EN 50470-3

    Pagrindinės funkcijos

    • Tiesioginis matavimas iki 100 A – be srovės transformatorių
    • 1 tikslumo klasė – pakankama vidinei sąnaudų kontrolei
    • S0 išėjimas 1000 imp/kWh – duomenys PLC ar stebėsenos sistemai
    • Apšviestas LCD – rodmenys įskaitomi skyde
    • LED indikacija – matyti apkrovos intensyvumas
    • Plombuojami gnybtų dangteliai – apsauga nuo įsikišimo

    Kuo skiriasi nuo panašių modelių?

    Ollo 3P-351 / ESTXM302 Taip pat paprasti 100 A tiesioginio jungimo modeliai be ryšio sąsajų – pasirinkimas priklauso nuo prekės ženklo ir kainos.
    Orno OR-WE-520 80 A, bet su MID ir B klase – kai rodmenys naudojami atsiskaitymams.
    Eastron SDM630-MT 100 A, MID, RS485 Modbus, 4 tarifai – kai reikia nuotolinio nuskaitymo ir tinklo parametrų.
    ELGAMA GAMA 300 100 A, 4 tarifai, komercinės apskaitos klasės skaitiklis – kai reikia daugiatarifės apskaitos.

    Kur naudojamas?

    • Linijų ir įrenginių vidinė apskaita pramonėje
    • Dirbtuvės ir servisai
    • Trifazių šilumos siurblių, katilų, kompresorių sąnaudų kontrolė
    • Ūkiniai pastatai ir sandėliai
    • Statybvietės skydai
    • Namų trifazių įvadų stebėsena

    Naudojimas pagal poreikį

    Įmonės energetikui.
    Aiškiai matyti, kiek suvartoja atskira linija ar įrenginys.
    Elektrikui.
    Paprastas 3P+N jungimas iki 100 A, jokio konfigūravimo.
    Automatikos specialistui.
    S0 1000 imp/kWh tiesiai į PLC ar duomenų kaupiklį.

    Praktinis panaudojimas

    Jeigu norite žinoti, kiek per mėnesį suvartoja trifazis kompresorius ar šilumos siurblys, tada LEM-30 įrengiamas jo linijoje skyde, o S0 išėjimas prijungiamas prie PLC – sąnaudos matomos be srovės transformatorių ir be MID išlaidų.

    Pliusai

    • Tiesioginis jungimas iki 100 A
    • 1 tikslumo klasė
    • S0 išėjimas 1000 imp/kWh
    • Apšviestas LCD ekranas
    • Plombuojami gnybtų dangteliai
    • Platus darbo temperatūrų diapazonas −25…+55 °C

    Minusai / ribojimai

    • Nėra MID – atsiskaitymams rinkitės Orno OR-WE-520 arba Eastron SDM630-MT
    • Nėra RS485 / Modbus – nuotoliniam nuskaitymui žr. Eastron SDM630-MT
    • Vienas tarifas
    • Gamintojas nenurodo eksporto apskaitos – atskirai importo / eksporto apskaitai žr. Orno OR-WE-517

    Saugos ir montavimo pastabos

    • Montuoti ir jungti turi kvalifikuotas elektrikas, atjungus įtampą
    • Laidų skerspjūvį (4–25 mm²) ir apsaugą parinkite pagal apkrovą ir 100 A ribą
    • Laikykitės įėjimų (1–4) ir išėjimų (5–8) jungimo schemos
    • S0 išėjimo neapkraukite daugiau nei 27 mA ir 27 V DC
    • Uždėkite gnybtų dangtelius ir, jei reikia, užplombuokite

    Greitas pasirinkimo gidas

    100 A tiesioginis
    Klasė 1
    S0 1000 imp/kWh
    Be MID, 1 tarifas
    Tinka, kai reikia:
    • Vidinės sąnaudų apskaitos
    • Tiesioginio jungimo iki 100 A
    • Impulsinio signalo automatikai
    Patikrinkite prieš naudojimą:
    • Ar nereikia MID atsiskaitymams
    • Ar tinklas 3×230/400 V su N
    • Ar laidai telpa į 4–25 mm² gnybtus
    Svarbus priminimas: Skaitiklis nėra MID sertifikuotas – jo rodmenys netinka oficialiems atsiskaitymams. Jis taip pat nepakeičia automatinių jungiklių, RCD ar viršįtampių apsaugos.

    DUK

    Ar LEM-30 turi MID?
    Gamintojas MID nenurodo, todėl skaitiklis skirtas vidinei apskaitai.
    Kokia impulsų konstanta?
    1000 imp/kWh.
    Ar reikia srovės transformatorių?
    Ne, iki 100 A jungiamas tiesiogiai.
    Ar turi Modbus?
    Ne, yra tik S0 impulsinis išėjimas.
    Kiek modulių užima?
    4 modulius DIN bėgelyje.
    Ar matuoja į tinklą atiduotą energiją?
    Gamintojas nenurodo eksporto apskaitos – tam rinkitės dvikryptį modelį, pvz., Orno OR-WE-517.

    Zamel LEM-30 – trifazis 100 A skaitiklis vidinei apskaitai

    Zamel LEM-30 – tiesioginio jungimo trifazis 10(100) A skaitiklis, klasė 1, S0 1000 imp/kWh ir apšviestas LCD – vidinei energijos sąnaudų apskaitai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
