  • Nauja prekė   Trifazis elektros energijos skaitiklis | 5(10) A per srovės transformatorius | 3×230/400 V | transformatorinio jungimo | 1 tarifas | aktyvioji energija | GAMA 300 | ELGAMA-ELEKTRONIKA G3A.147-230.C110

    Trifazis elektros energijos skaitiklis | 5(10) A per srovės transformatorius | 3×230/400 V | transformatorinio jungimo | 1 tarifas | aktyvioji energija | GAMA 300 | ELGAMA-ELEKTRONIKA G3A.147-230.C110

    Kodas: G3A.147-230.C110
    Pasiteirauti apie prekę
    Kaina 152.15 € su PVM
    ( 125.74 € be PVM )

    Lietuvoje gaminamas trifazis aktyviosios energijos skaitiklis, jungiamas per x/5 A srovės transformatorius – didelių įvadų ir linijų apskaitai. Klasė B pagal EN 50470-3, 1 tarifas, vidinis laikrodis, LCD. Skydinis korpusas su 3 taškų tvirtinimu.

  • Prekės aprašymas

    Trifazis elektros energijos skaitiklis | 5(10) A per srovės transformatorius | 3×230/400 V | transformatorinio jungimo | 1 tarifas | aktyvioji energija | GAMA 300 | ELGAMA-ELEKTRONIKA G3A.147-230.C110

    ELGAMA-ELEKTRONIKA GAMA 300 G3A.147-230.C110 – Lietuvoje gaminamas trifazis elektros energijos skaitiklis, jungiamas per srovės transformatorius su 5 A antrine srove 4 laidų 3×230/400 V tinkle. Skirtas aktyviosios energijos apskaitai įvaduose ir linijose, kur srovė per didelė tiesioginio jungimo skaitikliams.

    Pagrindinė mintis:
    G3A versija turi vidinį realaus laiko laikrodį ir programuojamus tarifus – ši komplektacija tiekiama su vienu tarifu, optiniu prievadu IEC 62056-21 ir S0 impulsiniu išėjimu. Srovė 5(10) A reiškia, kad skaitiklis dirba su standartiniais x/5 A srovės transformatoriais, o tikslumo klasė B pagal EN 50470-3 atitinka komercinės apskaitos lygį.
    Jungimas
    Per CT x/5 A
    Srovė
    5(10) A
    Tikslumas
    Klasė B
    Tarifai
    1 tarifas
    ℹ
    Dvikryptė apskaita
    Gamintojo žymenyje šiam kodui energijos tipų (F) kodas nenurodytas, todėl atskira importo ir eksporto apskaita nepatvirtinta. Jei reikia atskirai matyti iš tinklo paimtą ir į tinklą atiduotą energiją, rinkitės GAMA 300 versiją su F2 arba F4 kodu (dvikryptė aktyvioji energija).

    Ryšio sąsajos ir integracija

    Optinis prievadas IEC 62056-21
    Rodmenų, tarifų registrų ir parametrų nuskaitymas optine galvute vietoje – taip dirba energetikai ir apskaitos tikrintojai.
    S0 impulsinis išėjimas
    Galvaniškai atskirtas impulsinis išėjimas pagal IEC 62053-31 aktyviajai energijai – į PLC, BMS ar duomenų kaupiklį. RS485 ar M-Bus šioje komplektacijoje nėra.

    Veikimo principas

    Skaitiklis tvirtinamas 3 varžtais prie skydo plokštės (tvirtinimo matmenys pagal DIN 43857). Įtampos grandinės jungiamos prie L1, L2, L3 ir N, o srovės grandinės – prie trijų x/5 A srovės transformatorių antrinių apvijų.

    Trijų elementų matavimo schema skaičiuoja aktyviąją energiją visose fazėse, pradėdama nuo 0,2 % vardinės srovės; vidinis laikrodis valdo tarifus.

    Rodmenys pagal tarifus rodomi LCD ekrane. Tikrajai suvartotai energijai gauti rodmuo dauginamas iš srovės transformatorių koeficiento (pvz., 200/5 A = 40), jei jis neįvestas skaitiklio parametruose.

    Kuo naudingas GAMA 300 G3A.147-230.C110?
    Jis leidžia komercinės klasės tikslumu apskaityti šimtų amperų įvadus per standartinius x/5 A srovės transformatorius, naudojant tą patį skydinį korpusą kaip ir operatorių skyduose. Vidinis laikrodis leidžia tarifus perjungti be išorinio signalo.

    Techninės specifikacijos

    Prekės tipas Trifazis aktyviosios energijos skaitiklis, jungiamas per srovės transformatorius
    Gamintojas / modelis ELGAMA-ELEKTRONIKA (Lietuva) / GAMA 300 G3A.147-230.C110
    Tipas (serija) G3A – LCD, vidinis realaus laiko laikrodis, 1–4 programuojami tarifai
    Jungimo būdas Per srovės transformatorius x/5 A, 3 elementai, 4 laidai (L1, L2, L3, N)
    Srovė 5(10) A (In 5 A, Imax 10 A – antrinė CT srovė)
    Jautrumas (paleidimo srovė) 0,2 % In (10 mA)
    Vardinė įtampa 3×230/400 V AC, 4 laidų tinklas
    Darbo įtampos diapazonas −20…+15 % Un
    Dažnis 50 Hz
    Tikslumo klasė B pagal EN 50470-3 / 1 pagal IEC 62053-21
    Metrologinė atitiktis GAMA 300 serija – pagal MID direktyvą 2004/22/EB (gamintojo vadovas); MID žymėjimą ir patikros metus patikrinkite ant konkretaus skaitiklio
    Tarifai 1 (tiekiama konfigūracija); G3A leidžia programuoti 1–4 tarifus pagal vidinį laikrodį
    Matuojami dydžiai Aktyvioji energija (kWh)
    Ryšio sąsaja Optinis prievadas IEC 62056-21
    Impulsinis išėjimas 1 × S0 (aktyvioji energija), pagal IEC 62053-31
    Ekranas LCD
    Montavimas Tvirtinamas 3 taškais prie skydo plokštės, tvirtinimo matmenys pagal DIN 43857 (ne DIN bėgelis)
    Matmenys 260 × 175 × 80 mm (su gnybtų dangteliu)
    Masė < 1,4 kg
    Apsaugos laipsnis IP51 standartiškai, IP53 – gamintojo opcija (nurodyta etiketėje)
    Darbo temperatūra −40…+70 °C (versijos su baterija), −25…+70 °C (su superkondensatoriumi)
    Standartai EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62052-11, IEC 62056-21

    Pagrindinės funkcijos

    • Jungimas per CT x/5 A – tinka bet kokiam įvadui, kuriam parinkti atitinkami srovės transformatoriai.
    • Klasė B / klasė 1 – tikslumas pagal EN 50470-3 ir IEC 62053-21.
    • Vidinis realaus laiko laikrodis – tarifai valdomi pačiame skaitiklyje.
    • Optinis prievadas IEC 62056-21 – rodmenų nuskaitymas optine galvute.
    • S0 impulsinis išėjimas – integracija į PLC ar BMS.
    • Jautrumas 0,2 % In – skaičiuoja ir mažą apkrovą per didelius CT.

    Kuo skiriasi nuo panašių modelių?

    ELGAMA GAMA 300 G3A.147-230.F11 Taip pat per CT 5(10) A, bet 2 tarifai ir F11 (maks. galia, momentinės vertės); šis – 1 tarifas, optinis prievadas ir S0.
    ELGAMA GAMA 300 G3A.144-230.F14 Tiesioginio jungimo 5(100) A su 4 tarifais; G3A.147 skirtas didesnėms srovėms per srovės transformatorius.
    Eastron SDM630MCT-2T Modulinis DIN bėgelio multifunkcinis skaitiklis per CT su RS485 Modbus ir MID; GAMA 300 – skydinis komercinės klasės skaitiklis.
    Schneider PowerLogic PM5330 / PM5110 Paneliniai galios analizatoriai per CT su išplėstine tinklo analize; GAMA 300 – energijos apskaitos skaitiklis.

    Kur naudojamas?

    • Įmonių ir pastatų įvadai virš 100 A
    • Transformatorinių pastočių 0,4 kV pusės apskaita
    • Gamybiniai cechai ir sandėliai
    • Prekybos ir biurų centrai
    • Žemės ūkio kompleksai
    • Didelių linijų ir skyrių pogrupių apskaita

    Naudojimas pagal poreikį

    Elektrikams.
    Standartinis skydinis korpusas ir x/5 A jungimas – aiški, žinoma schema.
    Energetikams.
    Komercinės klasės apskaita, rodmenys pagal tarifus ir vidinis laikrodis.
    Įmonėms.
    Didelių įvadų suvartojimo kontrolė ir tarifų pagrindu paskaičiuotos išlaidos.

    Praktinis panaudojimas

    Jeigu gamybinio pastato įvadas yra 400 A ir reikia atskiros apskaitos, tada sumontuojami trys 400/5 A srovės transformatoriai, jų antrinės grandinės per bandymo gnybtyną jungiamos prie GAMA 300 G3A.147, o suvartojimas skaičiuojamas rodmenį dauginant iš koeficiento 80 (jei jis neįvestas skaitiklyje).

    Pliusai

    • Klasė B pagal EN 50470-3, klasė 1 pagal IEC 62053-21
    • Jungimas per standartinius x/5 A srovės transformatorius
    • Vidinis realaus laiko laikrodis tarifams
    • Optinis prievadas IEC 62056-21 ir S0 išėjimas
    • Standartinis skydinis korpusas su 3 taškų tvirtinimu
    • Gamintojas – ELGAMA-ELEKTRONIKA, Lietuva

    Minusai / ribojimai

    • Reikia atskirai įsigyti ir sumontuoti srovės transformatorius bei bandymo gnybtyną
    • Netinka DIN bėgeliui – moduliniam skydui rinkitės, pvz., Eastron SDM630MCT-2T
    • Reaktyvioji energija ir eksportas šiam kodui nepatvirtinti
    • Nėra RS485 Modbus – magistralei rinkitės Eastron SDM630MCT-2T
    • Iki 100 A paprasčiau naudoti tiesioginio jungimo G3A.144 / G3E.144

    Saugos ir montavimo pastabos

    • Montuoti ir jungti gali tik kvalifikuotas elektrikas, kai grandinė atjungta ir patikrinta, kad nėra įtampos.
    • Niekada neatjunkite apkrautų srovės transformatorių antrinės grandinės – atvira antrinė apvija sukuria pavojingą įtampą; naudokite bandymo gnybtyną su trumpikliais.
    • Įtampos grandines prijunkite per atskirus saugiklius ar automatinius jungiklius.
    • Išlaikykite fazių atitikimą: kiekvieno CT antrinė grandinė turi atitikti tos pačios fazės įtampą, o P1/P2 kryptis – energijos srautą.
    • Nepažeiskite gamintojo plombų – kitaip skaitiklio rodmenys praranda metrologinę galią.

    Greitas pasirinkimo gidas

    Per CT x/5 A
    5(10) A
    Klasė B
    1 tarifas
    Tinka, kai reikia:
    • komercinės klasės apskaitos įvaduose virš 100 A
    • 1 tarifas su vidiniu laikrodžiu
    • skydinio skaitiklio su 3 taškų tvirtinimu
    Patikrinkite prieš naudojimą:
    • ar srovės transformatorių antrinė srovė yra 5 A ir tinkama tikslumo klasė
    • ar skyde yra vietos skaitikliui ir bandymo gnybtynui
    • ar etiketėje yra jums reikalingas MID žymėjimas ir patikros metai
    Svarbus priminimas: Skaitiklis tik matuoja energiją – jis neapsaugo nuo perkrovos ar trumpojo jungimo, o srovės transformatorių koeficientas turi būti įvertintas skaičiuojant tikrąjį suvartojimą.

    DUK

    Ar šis skaitiklis jungiamas tiesiogiai iki 100 A?
    Ne – kodas „147“ reiškia jungimą per srovės transformatorius, 5(10) A.
    Kokių srovės transformatorių reikia?
    x/5 A, parinktų pagal įvado srovę, pvz., 200/5 A ar 400/5 A.
    Kiek tarifų?
    1 tarifas tiekiamoje konfigūracijoje; G3A leidžia programuoti 1–4.
    Ar tvirtinamas ant DIN bėgelio?
    Ne, tai skydinis korpusas su 3 taškų tvirtinimu pagal DIN 43857.
    Ar matuoja į tinklą atiduotą energiją?
    Šiam kodui tai nepatvirtinta – tam rinkitės GAMA 300 su F2 / F4 kodu.
    Ar turi MID?
    GAMA 300 serija gaminama pagal MID direktyvą; konkretaus skaitiklio MID žymėjimą patikrinkite etiketėje.

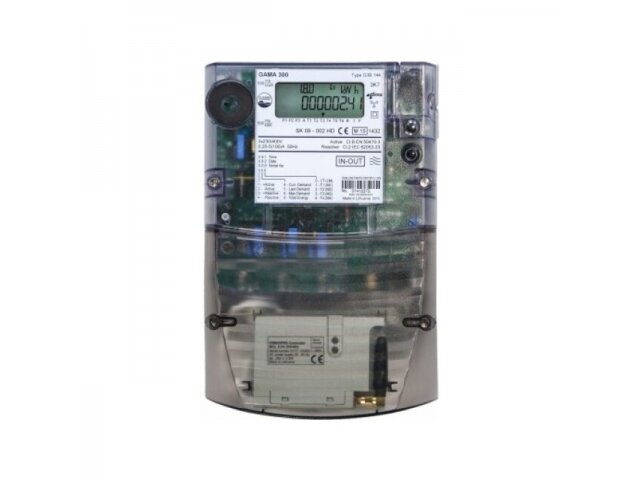

    ELGAMA GAMA 300 G3A.147-230.C110 – trifazis skaitiklis per CT

    Lietuvoje gaminamas trifazis aktyviosios energijos skaitiklis per x/5 A srovės transformatorius, 5(10) A, klasė B, 1 tarifas, skydiniam montavimui.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
