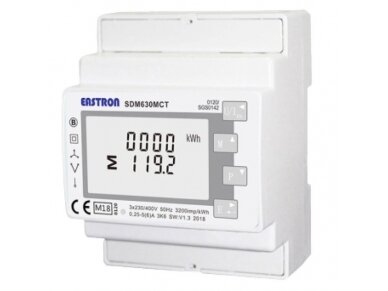

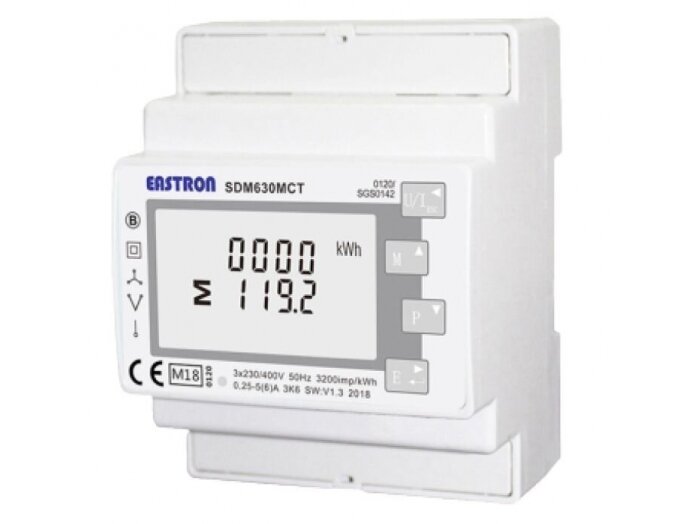

    Modulinis trifazis multifunkcinis elektros energijos skaitiklis | per srovės transformatorius 1/5 A | 3×230/400 V | dvikryptis | RS485 Modbus | DIN | Eastron SDM630MCT

    Kodas: SDM630MCT
    Pasiteirauti apie prekę
    Kaina 150.00 € su PVM
    ( 123.97 € be PVM )

    Trifazis multifunkcinis skaitiklis, jungiamas per 1 A arba 5 A srovės transformatorius. Matuoja energiją abiem kryptimis, THD ir galios poreikį, duomenis perduoda per RS485 Modbus RTU.

  • Prekės aprašymas

    Modulinis trifazis multifunkcinis elektros energijos skaitiklis | per srovės transformatorius 1/5 A | 3×230/400 V | dvikryptis | RS485 Modbus | DIN | Eastron SDM630MCT

    Eastron SDM630MCT – 4 modulių DIN skaitiklis 3×230/400 V tinklui, jungiamas per srovės transformatorius su 1 A arba 5 A antrine srove. Jis skirtas įvadams ir linijoms, kurių srovė viršija tiesioginio jungimo skaitiklių ribas.

    Pagrindinė mintis:
    Vienas prietaisas pakeičia kWh skaitiklį ir paprastą tinklo analizatorių: matuoja aktyviąją ir reaktyviąją energiją abiem kryptimis, įtampas, sroves, galias, PF, THD ir poreikį. Transformavimo santykis programuojamas, todėl rodmenys iškart rodomi pirminėmis vertėmis. RS485 Modbus ir du impulsiniai išėjimai leidžia duomenis naudoti automatikoje.
    Srovės įėjimas
    1 A / 5 A CT
    Įtampa
    3×230/400 V
    Sąsaja
    RS485 Modbus RTU
    Impulsiniai išėjimai
    2
    ⇄
    Dvikryptė apskaita
    Taip. Skaitiklis atskirai registruoja importuotą ir eksportuotą aktyviąją (kWh) ir reaktyviąją (kVArh) energiją: matuoja iš tinklo paimtą ir į tinklą atiduotą energiją. Suderinamumą su inverterio galios / eksporto valdymu reikia patvirtinti atskirai – vien dvikryptės apskaitos tam nepakanka.

    Ryšio sąsajos ir integracija

    RS485 Modbus RTU
    Visi matuojami dydžiai perduodami į SCADA, BMS, PLC, energijos valdymo sistemas ar saulės inverterį; 2400–38400 bps, iki 247 adresų linijoje.
    Impulsinis išėjimas Nr. 1
    Konfigūruojamas kWh arba kVArh impulsams – tinka duomenų kaupikliui ar esamai impulsinei apskaitai.
    Impulsinis išėjimas Nr. 2
    Fiksuotas 3200 imp/kWh bendrai aktyviajai energijai – nepriklausomas nuo Modbus signalas PLC skaitikliui.

    Veikimo principas

    Montuojamas ant DIN 35 mm bėgelio; įtampos grandinės jungiamos tiesiogiai, srovės – per tris 1 A arba 5 A srovės transformatorius. Palaikomos 1P2W, 3P3W ir 3P4W schemos.

    Nustatymuose įvedamas transformatoriaus santykis ir antrinė srovė; skaitiklis matuoja visus dydžius ir kaupia energiją atskiruose importo ir eksporto registruose.

    Vertės rodomos apšviestame LCD, perduodamos per RS485 Modbus RTU ir dviem impulsiniais išėjimais – valdikliui, SCADA ar inverteriui.

    Kuo naudingas Eastron SDM630MCT?
    Jis leidžia didelių srovių įvadą matuoti kompaktišku 4 modulių prietaisu, kartu gaunant tinklo kokybės duomenis (THD, PF, poreikį), kurių paprastas kWh skaitiklis neturi. Pasirenkama 1 A arba 5 A antrinė srovė leidžia naudoti esamus transformatorius.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis multifunkcinis elektros energijos skaitiklis
    Gamintojas / modelis Eastron SDM630MCT
    Jungimas Per srovės transformatorius (CT)
    Srovės įėjimas 1 A arba 5 A antrinė srovė (pasirenkama)
    Srovės transformatoriaus santykis Programuojamas nustatymuose
    Vardinė įtampa 3×230/400 V AC (80–120 % Un)
    Dažnis 50 / 60 Hz
    Tikslumo klasė Aktyvioji energija: klasė 1 (IEC 62053-21) / klasė B (EN 50470-3)
    MID Nepatvirtinta šiai prekei – nekomercinei (vidinei) apskaitai
    Tarifai 1
    Energijos kryptis Importas / eksportas (dvikryptė)
    Matuojami dydžiai kWh, kVArh (importas / eksportas), V, A, W, var, VA, PF, Hz, THD, poreikis (demand)
    Ryšio sąsaja RS485 Modbus RTU, 2400–38400 bps, adresai 1–247
    Impulsinis išėjimas 2 pasyvūs: Nr. 1 konfigūruojamas (kWh / kVArh), Nr. 2 – 3200 imp/kWh
    Tinklo sistemos 1P2W, 3P3W, 3P4W
    Ekranas LCD su apšvietimu, maks. 9999999,9 kWh / kVArh
    Montavimas / plotis DIN 35 mm, 4 moduliai (72 mm)
    Apsaugos laipsnis IP51 (patalpoms)
    Darbo temperatūra −25…+55 °C
    Standartai IEC 62053-21, EN 50470-3

    Pagrindinės funkcijos

    • Jungimas per 1 A / 5 A CT – didelių srovių įvadams ir linijoms.
    • Dvikryptė apskaita – importas / eksportas kWh ir kVArh.
    • Tinklo parametrai – V, A, W, var, VA, PF, Hz, THD ir poreikis.
    • RS485 Modbus RTU – duomenys į SCADA, BMS ar inverterį.
    • 2 impulsiniai išėjimai – konfigūruojamas ir fiksuotas 3200 imp/kWh.
    • Programuojamas CT santykis – rodmenys pirminėmis vertėmis.

    Kuo skiriasi nuo panašių modelių?

    Eastron SDM630MCT-2T Ta pati CT platforma, bet su 2 tarifais ir MID; rinkitės, jei reikia tarifinės ar komercinės apskaitos.
    Eastron SDM630MCT-ML-1 Taip pat jungiamas per CT su RS485 Modbus ir 1 tarifu, bet turi patvirtintą MID.
    Eastron SMART X96-1 Panelinis 96×96 mm skaitiklis durelėms; SDM630MCT montuojamas ant DIN bėgelio skydo viduje.
    Eastron SDM630-MT Tiesioginio jungimo iki 100 A (be CT) su 4 tarifais; SDM630MCT skirtas didesnėms srovėms per srovės transformatorius.

    Kur naudojamas?

    • Pastatų ir gamyklų įvadai virš 100 A
    • Saulės elektrinių įvadų apskaita ir eksporto valdymas (jei inverteris palaiko skaitiklį)
    • Skirstomieji skydai su keliomis galingomis linijomis
    • Pastatų valdymo sistemos (BMS) ir SCADA
    • Kompresorinės, šaldymo ir vėdinimo įrenginiai
    • Elektromobilių įkrovimo stočių grupių apskaita
    • Esamų CT grandinių modernizavimas

    Naudojimas pagal poreikį

    Montuotojams.
    Vienas 4 modulių prietaisas su 1 A arba 5 A įėjimu tinka daugumai esamų transformatorių.
    Energetikams.
    Energija abiem kryptimis, THD ir poreikis vienoje Modbus sąsajoje.
    Saulės elektrinių integruotojams.
    Įvado matavimas eksporto ribojimui ir savo vartojimo analizei.

    Praktinis panaudojimas

    Jeigu gamyklos 400 A įvade jau sumontuoti 400/5 A srovės transformatoriai, o energetikas nori matyti galią, reaktyviąją energiją ir THD sistemoje, įrenkite SDM630MCT, nustatykite 5 A antrinę srovę ir 400/5 santykį – tada duomenys per Modbus iškart pateks į SCADA pirminėmis vertėmis.

    Pliusai

    • Tinka didelėms srovėms per 1 A arba 5 A transformatorius
    • Dvikryptė aktyviosios ir reaktyviosios energijos apskaita
    • THD, PF ir galios poreikio matavimas
    • RS485 Modbus RTU iki 38400 bps
    • 2 impulsiniai išėjimai
    • Kompaktiškas – 4 moduliai (72 mm)

    Minusai / ribojimai

    • MID šiai prekei nepatvirtintas – komercinei apskaitai rinkitės SDM630MCT-ML-1 arba SDM630MCT-2T.
    • Reikalingi atskiri srovės transformatoriai – iki 100 A paprasčiau naudoti tiesioginį SDM630-MT ar SDM72D-M-MID.
    • Tik vienas tarifas – tarifinei apskaitai rinkitės SDM630MCT-2T.
    • Nėra belaidžio ryšio – reikalingas RS485 kabelis arba šliuzas.

    Saugos ir montavimo pastabos

    • Montuoti gali tik kvalifikuotas elektrikas, atjungus įtampą.
    • Srovės transformatoriaus antrinės grandinės niekada neatverkite esant apkrovai – prieš atjungdami skaitiklį ją užtrumpinkite.
    • Įtampos grandines apsaugokite saugikliais pagal gamintojo schemą.
    • Laikykitės fazių ir CT krypties (P1 / P2, S1 / S2) – klaidos iškreipia galios ir krypties rodmenis.
    • RS485 liniją tieskite vytos poros kabeliu su 120 Ω rezistoriais galuose.
    • IP51 korpusas skirtas patalpoms.

    Greitas pasirinkimo gidas

    1 A / 5 A CT
    3×230/400 V
    RS485 Modbus RTU
    Importas / eksportas
    Tinka, kai reikia:
    • Apskaitos virš 100 A per srovės transformatorius
    • Energijos krypties, THD ir poreikio duomenų
    • Integracijos per Modbus RTU
    Patikrinkite prieš naudojimą:
    • Srovės transformatorių antrinę srovę (1 A ar 5 A) ir santykį
    • Ar nereikia MID komercinei apskaitai
    • Ar valdiklis palaiko Eastron SDM630 Modbus registrus
    Svarbus priminimas: Skaitiklis nepakeičia srovės transformatorių, automatinių jungiklių ar apsaugos relių – transformatoriai perkami atskirai pagal įvado srovę.

    DUK

    Ar SDM630MCT tinka 1 A ir 5 A transformatoriams?
    Taip, antrinė srovė pasirenkama nustatymuose.
    Ar skaitiklis matuoja eksportą?
    Taip, jis atskirai skaičiuoja importuotą ir eksportuotą kWh ir kVArh.
    Ar ši prekė turi MID?
    Šiai prekei MID nepatvirtintas; komercinei apskaitai rinkitės MID modelį.
    Kokios schemos palaikomos?
    1P2W, 3P3W ir 3P4W.
    Kokia sąsaja?
    RS485 Modbus RTU, 2400–38400 bps.
    Ar transformatoriai įeina į komplektą?
    Ne, jie parenkami ir perkami atskirai.

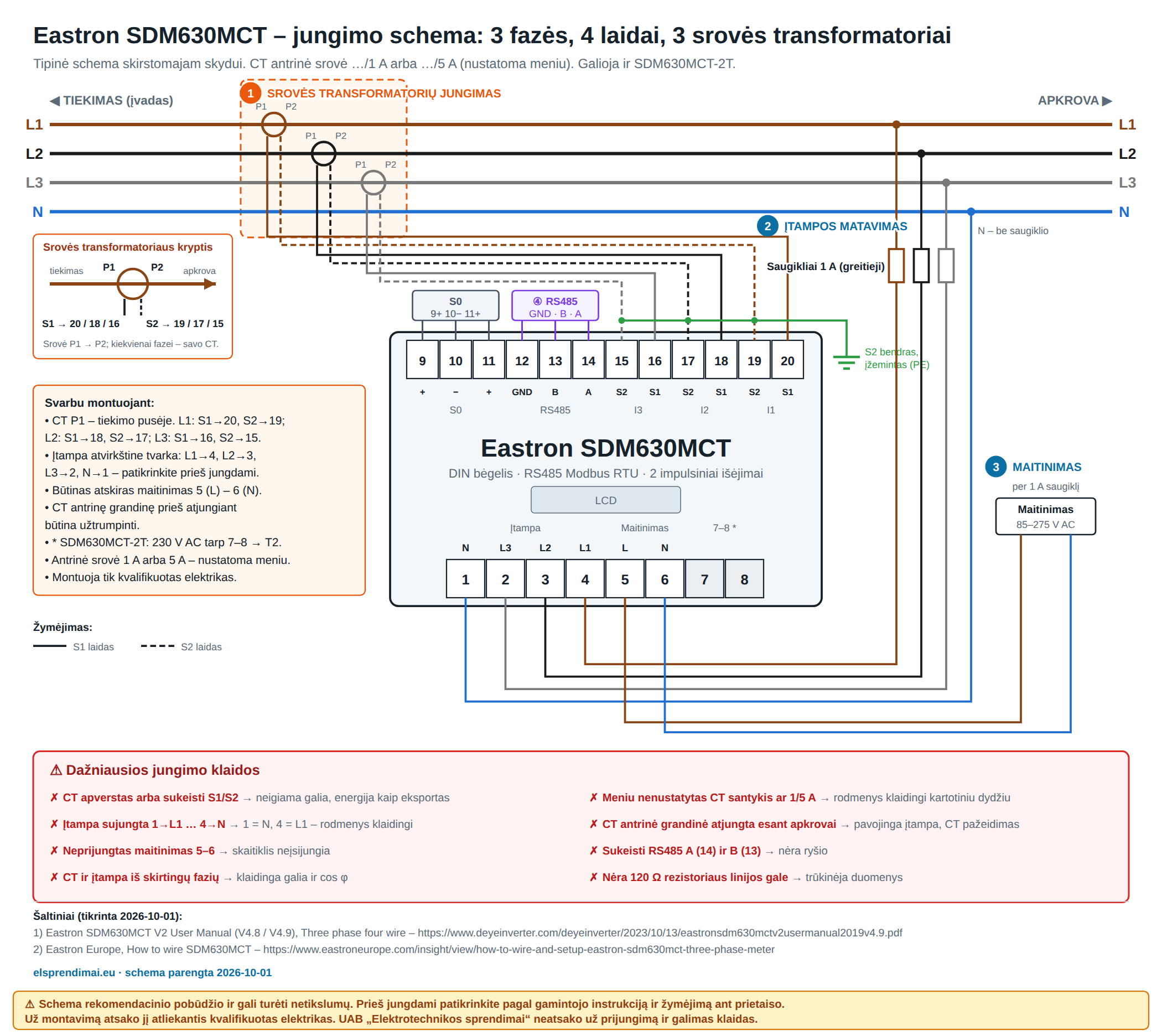

    Jungimo schema per srovės transformatorius

    Eastron SDM630MCT – jungimo schema per srovės transformatorius, 3 fazės 4 laidai

    Paspauskite schemą, kad atidarytumėte didesnę. Pažymėta: ① srovės transformatorių jungimas, ② įtampos matavimas, ③ maitinimas, ④ RS485.

    ⚠ Schema rekomendacinio pobūdžio ir gali turėti netikslumų. Prieš jungdami patikrinkite pagal gamintojo instrukciją ir žymėjimą ant prietaiso.
    Už montavimą atsako jį atliekantis kvalifikuotas elektrikas. UAB „Elektrotechnikos sprendimai“ neatsako už prijungimą ir galimas klaidas.

    Dažniausios jungimo klaidos

    • CT apverstas arba sukeisti S1/S2 – neigiama galia, energija kaip eksportas.
    • Įtampa sujungta 1→L1 … 4→N – 1 = N, 4 = L1 – rodmenys klaidingi.
    • Neprijungtas maitinimas 5–6 – skaitiklis neįsijungia.
    • CT ir įtampa iš skirtingų fazių – klaidinga galia ir cos φ.
    • Meniu nenustatytas CT santykis ar 1/5 A – rodmenys klaidingi kartotiniu dydžiu.
    • CT antrinė grandinė atjungta esant apkrovai – pavojinga įtampa, CT pažeidimas.
    • Sukeisti RS485 A (14) ir B (13) – nėra ryšio.
    • Nėra 120 Ω rezistoriaus linijos gale – trūkinėja duomenys.

    Dokumentai ir šaltiniai

    Schema parengta 2026-10-01 pagal gamintojo instrukciją. Ji informacinė – montuojant vadovaukitės gamintojo instrukcija ir galiojančiais elektros įrenginių įrengimo reikalavimais.

    Eastron SDM630MCT – trifazis multifunkcinis skaitiklis per 1/5 A CT su Modbus

    Multifunkcinis trifazis DIN skaitiklis per 1 A / 5 A srovės transformatorius su dvikrype apskaita, THD ir RS485 Modbus – didelių srovių įvadams ir automatikai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
