Name: Modulinis trifazis elektros energijos skaitiklis | 5(80) A | 3×230/400 V | 1 tarifas | impulsinis išėjimas | MID | IP20 | DIN | THORGEON 01006
Brand: THORGEON
SKU: 01006
Price: 48.13 EUR
Availability: InStock

Modulinis trifazis elektros energijos skaitiklis | 5(80) A | 3×230/400 V | 1 tarifas | impulsinis išėjimas | MID | IP20 | DIN | THORGEON 01006

Kodas: 01006

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 48.13 € su PVM
( 39.78 € be PVM )

Į krepšelį

Tiesioginio jungimo trifazis elektroninis skaitiklis iki 80 A su gamintojo nurodytu MID patvirtinimu. Skaičiuoja aktyviąją energiją (kWh), turi 800 imp/kWh išėjimą ir užima 4 DIN modulius – tinka nuomininkų ir padalinių apskaitai.

Prekės aprašymas

Modulinis trifazis elektros energijos skaitiklis | 5(80) A | 3×230/400 V | 1 tarifas | impulsinis išėjimas | MID | IP20 | DIN | THORGEON 01006

THORGEON 01006 – modulinis trifazis elektroninis skaitiklis, jungiamas tiesiogiai iki 80 A. Gamintojas nurodo MID (Matavimo priemonių direktyvos) patvirtinimą, todėl skaitiklis tinka ne tik techninei, bet ir atsiskaitymų tarp nuomotojo ir nuomininko apskaitai.

Pagrindinė mintis:
Kai elektros sąnaudas reikia perskaityti nuomininkui, padaliniui ar kaimynui, svarbu, kad prietaisas turėtų MID – tai teisinis pagrindas rodmenims. 01006 suteikia MID už prieinamą kainą ir be nereikalingų funkcijų: 80 A tiesioginis jungimas, aiškus kWh rodmuo ir 800 imp/kWh išėjimas.

Maks. srovė
80 A

Patvirtinimas
MID

Tikslumo klasė
B

Impulsai
800 imp/kWh

ℹ

Dvikryptė apskaita
Gamintojas nenurodo, kad skaitiklis atskirai skaičiuotų importuotą ir eksportuotą energiją. Jei reikia atskirai apskaityti į tinklą atiduotą energiją, rinkitės aiškiai dvikryptį modelį, pvz., EL-TVPS3-80T.

Ryšio sąsajos ir integracija

Elektrinis impulsinis išėjimas (800 imp/kWh)
Didesnė raiška nei 400 imp/kWh modeliuose – tiksliau skaičiuoja mažas apkrovas PLC, BMS ar duomenų kaupiklyje.

Vietinis LCD ekranas
Rodmenys nuskaitomi skydelyje; RS485, M-Bus ar Wi-Fi sąsajos nėra.

Veikimo principas

Skaitiklis montuojamas ant 35 mm DIN bėgelio, trys fazės ir neutralė jungiamos tiesiogiai – iki 80 A srovės transformatorių nereikia.

Elektroninė matavimo grandinė skaičiuoja aktyviąją energiją trijose fazėse; kiekviena kWh – 800 impulsų išėjime.

LCD ekrane rodoma sukaupta kWh vertė, kurią dėl MID galima naudoti atsiskaitymams tarp šalių.

Kuo naudingas THORGEON 01006?
Tai vienas paprasčiausių būdų į trifazę liniją įrengti MID patvirtintą apskaitą: be CT, be programavimo, su 4 modulių korpusu. Tinka ten, kur reikia teisėtai perskaityti sąnaudas, bet nereikia nuotolinio nuskaitymo.

Techninės specifikacijos

Prekės tipas	Modulinis trifazis elektroninis elektros energijos skaitiklis
Gamintojas / modelis	THORGEON 01006
Jungimo būdas	Tiesioginis (be srovės transformatorių)
Bazinė / maksimali srovė	5 A / 80 A
Vardinė įtampa	3×230/400 V (230 V fazė–N)
Dažnis	50–60 Hz
Tikslumo klasė	B
MID	Taip (Measuring Instruments Directive, pagal gamintoją)
Tarifai	1 (vidinis valdymas)
Matuojami dydžiai	Aktyvioji energija (kWh)
Impulsinis išėjimas	Elektrinis, 800 imp/kWh
Ekranas	Skaitmeninis LCD
Įmontuota baterija	Taip
Montavimas	DIN bėgelis, 4 moduliai
Matmenys (P×A×G)	75 × 105 × 65 mm
Svoris	372 g
Apsaugos laipsnis	IP20
Garantija	24 mėn.

Pagrindinės funkcijos

MID patvirtinimas – rodmenys tinka atsiskaitymams su nuomininkais
Tiesioginis jungimas iki 80 A – be srovės transformatorių
Aktyviosios energijos apskaita – aiškus kWh rodmuo
Impulsinis išėjimas 800 imp/kWh – didesnė raiška automatikai
LCD ekranas su baterija – rodmenys matomi skydelyje
4 modulių korpusas – telpa į standartinį DIN skydelį

Kuo skiriasi nuo panašių modelių?

THORGEON 01002	Tos pačios srovės (80 A) bazinis modelis be MID; 01006 turi MID patvirtinimą.
THORGEON 01007	80 A, MID, bet papildomai 2 tarifai ir RS485 Modbus; 01006 – paprastesnis, be skaitmeninės sąsajos.
THORGEON 01003	Iki 100 A, bet be MID; 01006 renkamas, kai reikia atsiskaitymams tinkamos apskaitos.
Eastron SDM72DMID	100 A, MID, S0 1000 imp/kWh, IP51 priekis; 01006 – iki 80 A, IP20.

Kur naudojamas?

Nuomojamų biurų ar prekybos patalpų apskaita
Daugiabučių ir kotedžų bendrųjų linijų paskirstymas
Įmonės padalinių ar cechų sąnaudų perskaičiavimas
Kaimynų bendro įvado pasidalijimas
Elektromobilio įkrovimo linijos apskaita
Ūkio ir sandėlių trifazės linijos

Naudojimas pagal poreikį

Nuomotojams.
MID apskaita, pagal kurią galima pagrįstai išrašyti sąskaitą nuomininkui.

Elektrikams.
Paprastas tiesioginis montavimas iki 80 A, be CT.

Pastatų administratoriams.
Aiškus sąnaudų paskirstymas tarp vartotojų.

Praktinis panaudojimas

Jeigu viename pastate yra trys nuomininkai su trifaziu maitinimu ir jiems reikia išrašyti sąskaitas pagal realias sąnaudas, tada kiekvienam įrengiamas THORGEON 01006 bendrame skyde – MID patvirtinti rodmenys kas mėnesį perrašomi į sąskaitas.

Pliusai

MID patvirtinimas pagal gamintoją
Tiesioginis jungimas iki 80 A
800 imp/kWh impulsinis išėjimas
Kompaktiškas 4 modulių korpusas
Gamintojo garantija 24 mėn.

Minusai / ribojimai

Maksimali srovė 80 A (iki 100 A – THORGEON 01003 be MID arba Eastron SDM630-MT su MID)
Nėra RS485 / Wi-Fi – nuotoliniam nuskaitymui rinkitės THORGEON 01007
Vienas tarifas
Gamintojas nenurodo dvikryptės apskaitos

Saugos ir montavimo pastabos

Montuoti gali tik kvalifikuotas elektrikas, atjungus įtampą
Prieš skaitiklį – automatinis jungiklis, parinktas pagal kabelį, ne didesnis nei 80 A
Laidų skerspjūvį ir priveržimo momentą parinkite pagal instrukciją
IP20 – montuoti tik uždarame skyde, sausoje patalpoje
Po sumontavimo užfiksuokite pradinį rodmenį ir skaitiklio serijos numerį

Greitas pasirinkimo gidas

Tiesioginis iki 80 A

MID

1 tarifas

800 imp/kWh

Tinka, kai reikia:

Atsiskaitymams tinkamos (MID) trifazės apskaitos
Sąnaudų paskirstymo nuomininkams
Paprasto sprendimo be skaitmeninės sąsajos

Patikrinkite prieš naudojimą:

Ar linijos maksimali srovė neviršija 80 A
Ar nereikia nuotolinio nuskaitymo (tada – 01007)
Ar vietinėms atsiskaitymo taisyklėms pakanka MID

Svarbus priminimas: MID skaitiklis tinka vidiniams atsiskaitymams, tačiau nepakeičia skirstomojo tinklo operatoriaus įvadinio komercinio skaitiklio.

DUK

Ar skaitiklis turi MID?
Taip, gamintojas nurodo MID (Measuring Instruments Directive) patvirtinimą.

Kokia maksimali srovė?
80 A tiesioginio jungimo.

Kiek impulsų per kWh?
800 imp/kWh.

Ar galima nuskaityti per Modbus?
Ne, tam skirtas THORGEON 01007.

Ar matuoja į tinklą atiduotą energiją?
Gamintojas nenurodo dvikryptės apskaitos, todėl eksportui rinkitės dvikryptį modelį, pvz., EL-TVPS3-80T.

Kokia garantija?
Gamintojas nurodo 24 mėnesių garantiją.

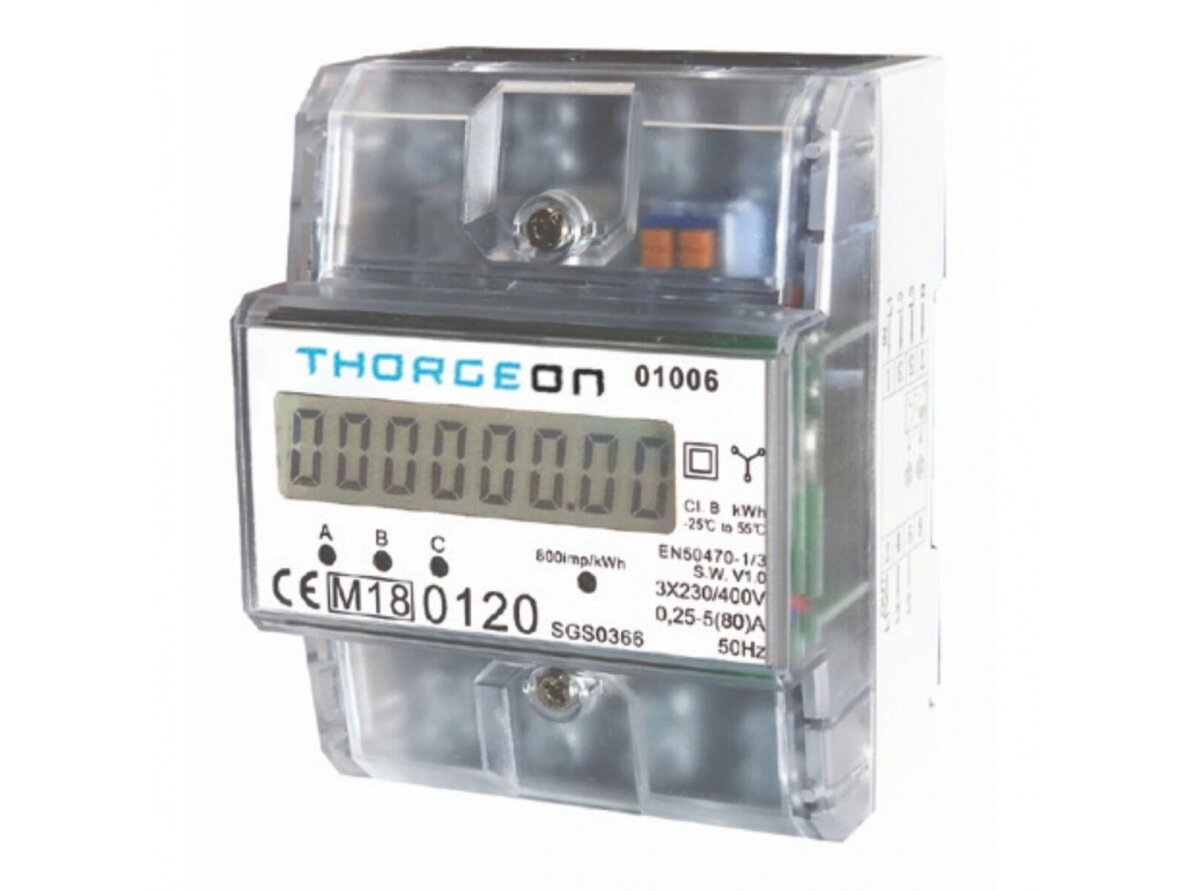

THORGEON 01006 trifazis MID skaitiklis 80 A

Tiesioginio jungimo trifazis MID elektros energijos skaitiklis 5(80) A, 3×230/400 V, klasė B, 800 imp/kWh, DIN 4 moduliai – nuomininkų ir padalinių apskaitai.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

Savybės

Gamintojas

THORGEON

Įtampa V 12V,,380V AC/DC

230AC

Sertifikatai

RoHS, CE

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.

IP apsaugos klasės reikšmės

IP apsaugos klasė nurodo įrenginio atsparumą aplinkos veiksniams.

Pirmasis skaičius nurodo apsaugą nuo dulkių ir kietųjų kūnų.

Antrasis skaičius nurodo apsaugą nuo drėgmės

Pirmojo skaičiaus reikšmės:

X — netestuotas;
0 — Nėra apsaugos;
1 — Atsparus didesniems nei 50 mm kietiesiems kūnams;
2 — Atsparus didesniems nei 12,5 mm kietiesiems kūnams;
3 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
4 — Atsparus didesniems nei 1 mm kietiesiems kūnams;
5 — Atsparus dulkėms;
6 — Visiškai atsparus dulkėms.

Antrojo skaičiaus reikšmės:

X — netestuotas;
0 — Nėra apsaugos;
1 — Atsparus vandens lašams krentantiems vertikaliai;
2 — Atsparus vandens lašams krentantiems 15º kampu;
3 — Atsparus lietui krentant 60º kampu;
4 — Atsparus vandens purslams;
5 — Atsparus vandens srautui;
6 — Atsparus dideliam vandens kiekiui;
7 — Atsparus trumpalaikiam panardinimui į vandenį iki 1 m gylyje;
8 — Atsparus ilgalaikiam panardinimui į vandenį iki 3 m gylyje.
