  • Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | impulsinis išėjimas | MID | DIN | Eastron SDM72D-MID

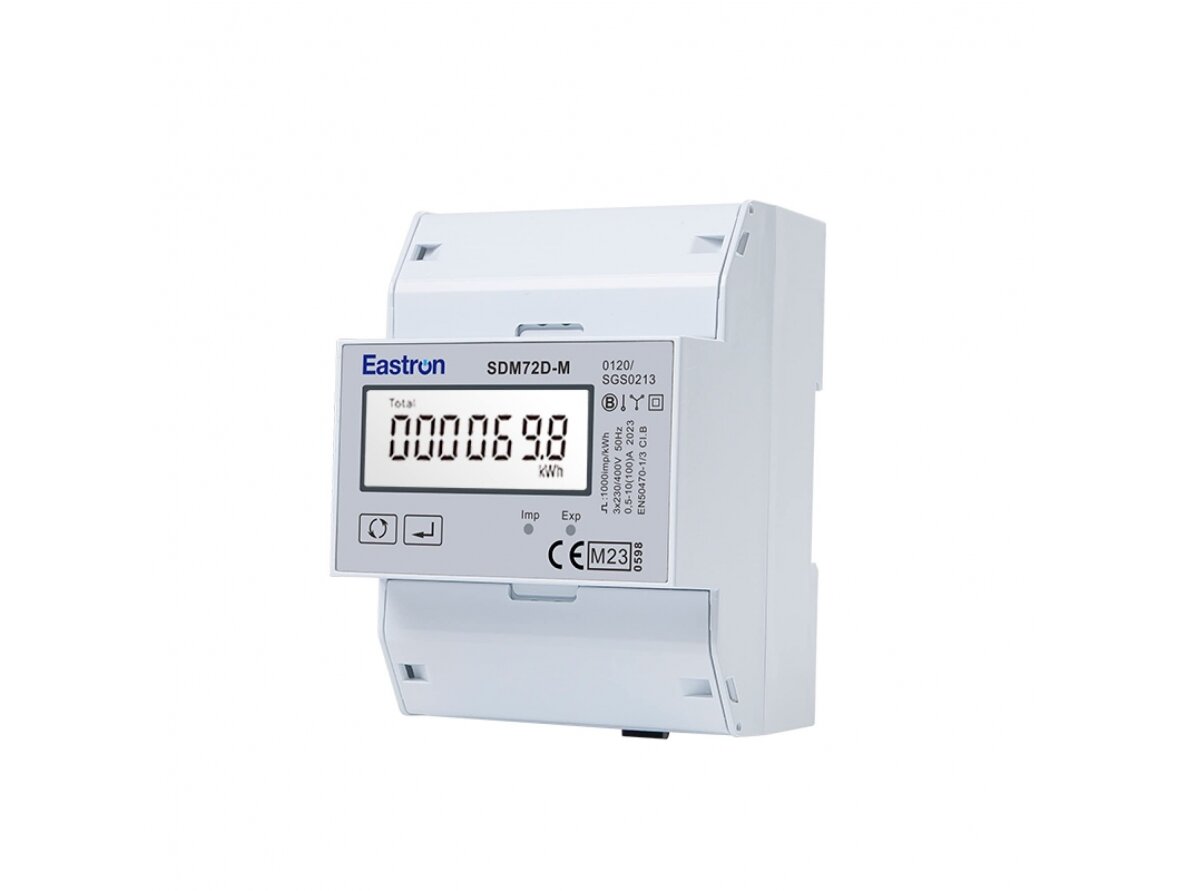

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | impulsinis išėjimas | MID | DIN | Eastron SDM72D-MID

    Kodas: SDM72DMID
    Pasiteirauti apie prekę
    Kaina 51.90 € su PVM
    ( 42.89 € be PVM )

    Trifazis tiesioginio jungimo kWh skaitiklis iki 100 A su MID B+D sertifikatu. Turi 1000 imp/kWh impulsinį išėjimą, todėl rodmenis galima perduoti į PLC ar duomenų kaupiklį.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | 100 A | 3×230/400 V | impulsinis išėjimas | MID | DIN | Eastron SDM72D-MID

    Eastron SDM72D-MID – 4 modulių DIN skaitiklis 3×230/400 V keturių laidų tinklui, jungiamas tiesiogiai iki 100 A. Jis skaičiuoja suvartotą aktyviąją energiją ir siunčia impulsus į išorinę sistemą.

    Pagrindinė mintis:
    Tai tiesus sprendimas, kai reikia tikslios kWh apskaitos be sudėtingos konfigūracijos. MID B+D sertifikatas patvirtina matavimo tikslumą, o impulsinis išėjimas leidžia rodmenis įtraukti į esamą automatikos sistemą be Modbus.
    Srovė
    0,5–10 (100) A
    Įtampa
    3×230/400 V
    Išėjimas
    1000 imp/kWh
    Sertifikatas
    MID B+D
    →
    Dvikryptė apskaita
    Ne. SDM72D-MID skaičiuoja bendrą aktyviąją energiją ir neišskiria importo bei eksporto. Jei reikia atskirai matyti suvartotą ir atiduotą energiją, rinkitės Eastron SDM72D-M-MID.

    Ryšio sąsajos ir integracija

    Impulsinis išėjimas
    1000 imp/kWh – suvartotą energiją galima perduoti į duomenų kaupiklį, PLC skaitiklio įėjimą, BMS ar išmaniojo namo valdiklį su impulsų įėjimu.

    Veikimo principas

    Montuojamas ant DIN 35 mm bėgelio ir jungiamas tiesiogiai į trifazę keturių laidų grandinę iki 100 A – be srovės transformatorių.

    Skaitiklis matuoja aktyviąją energiją visose trijose fazėse ir kaupia bendrą kWh sumą.

    Rodmuo matomas apšviestame LCD, o kiekviena kWh perduodama 1000 impulsų per impulsinį išėjimą.

    Kuo naudingas Eastron SDM72D-MID?
    Jis skirtas ten, kur reikia patikrinto tikslumo kWh skaitiklio, bet nereikia ryšio protokolo. Mažiau funkcijų reiškia paprastesnį montavimą, mažesnę kainą ir mažiau klaidų konfigūruojant.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis elektros energijos skaitiklis
    Gamintojas / modelis Eastron SDM72D-MID
    Jungimas Tiesioginis, iki 100 A
    Vardinė įtampa 3×230/400 V AC (80–120 % Un)
    Srovė Ib (Imax) 0,5–10 (100) A
    Dažnis 50 Hz (MID versija)
    Tikslumo klasė Klasė 1 (IEC 62053-21) / klasė B (EN 50470-1/3)
    MID Taip, MID B+D (2014/32/EU)
    Tarifai 1
    Energijos kryptis Bendra aktyvioji energija (be importo / eksporto atskyrimo)
    Matuojami dydžiai Aktyvioji energija (kWh)
    Ryšio sąsaja Nėra (tik impulsinis išėjimas)
    Impulsinis išėjimas 1000 imp/kWh
    Tinklo sistemos 3 fazių 4 laidų (3P4W)
    Ekranas LCD su apšvietimu, maks. 999999,9 kWh
    Savos sąnaudos ≤ 2 W / 10 VA fazei
    Montavimas / plotis DIN 35 mm, 4 moduliai (72 mm)
    Apsaugos laipsnis IP51 (patalpoms)
    Darbo temperatūra −25…+55 °C
    Standartai IEC 62053-21, EN 50470-1, EN 50470-3, MID 2014/32/EU

    Pagrindinės funkcijos

    • MID B+D – matavimo tikslumas patvirtintas pagal 2014/32/EU.
    • Tiesioginis 100 A jungimas – be srovės transformatorių.
    • Impulsinis išėjimas 1000 imp/kWh – rodmenys į PLC ar duomenų kaupiklį.
    • Apšviestas LCD – rodmuo aiškiai matomas ir tamsiame skyde.
    • Klasė 1 / B – pagal IEC 62053-21 ir EN 50470-3.
    • 4 moduliai – 72 mm plotis skyde.

    Kuo skiriasi nuo panašių modelių?

    Eastron SDM72D-M-MID Ta pati platforma, bet su RS485 Modbus RTU, momentinėmis vertėmis ir atskira importo / eksporto apskaita – rinkitės jį, jei reikia atskiros importo / eksporto apskaitos ar nuotolinio nuskaitymo.
    Eastron SDM630-MT Multifunkcinis 100 A skaitiklis su Modbus, MID ir 4 tarifais; SDM72D-MID – paprastesnis ir pigesnis, kai reikia tik kWh apskaitos.
    Ollo 3P-351 Taip pat modulinis 100 A skaitiklis be ryšio sąsajų; SDM72D-MID papildomai turi MID B+D ir 1000 imp/kWh impulsinį išėjimą.

    Kur naudojamas?

    • Nuomojamų patalpų ir butų vidinė apskaita
    • Pramoninių įrenginių ir linijų sąnaudų apskaita
    • Šilumos siurbliai ir katilinės
    • Elektromobilių įkrovimo stotelės be tinklo ryšio
    • Žemės ūkio pastatai ir sandėliai
    • Esamos impulsinės apskaitos sistemos atnaujinimas
    • Statybvietės skydai

    Naudojimas pagal poreikį

    Montuotojams.
    Paprastas jungimas be konfigūracijos ir be srovės transformatorių.
    Pastatų valdytojams.
    MID patvirtinti rodmenys sąnaudoms paskirstyti.
    Automatikos inžinieriams.
    Standartinis 1000 imp/kWh signalas į PLC skaitiklio įėjimą.

    Praktinis panaudojimas

    Jeigu gamykloje reikia atskirai apskaityti kompresorinės sąnaudas, o PLC jau turi laisvą impulsų įėjimą, įrenkite SDM72D-MID kompresorinės skyde – tada PLC skaičiuos kWh iš impulsų, o vietoje visada matysite MID patvirtintą rodmenį.

    Pliusai

    • MID B+D sertifikatas
    • Tiesioginis jungimas iki 100 A
    • Impulsinis išėjimas 1000 imp/kWh
    • Paprastas – nereikia konfigūruoti
    • Apšviestas LCD ekranas
    • Žemos savos sąnaudos – ≤ 2 W / 10 VA fazei

    Minusai / ribojimai

    • Nėra RS485 / Modbus – nuotoliniam nuskaitymui rinkitės SDM72D-M-MID.
    • Neskiria importo ir eksporto – į tinklą atiduotos energijos atskirai nematuoja.
    • Tik vienas tarifas – kelių tarifų apskaitai rinkitės SDM630-MT.
    • Tik trifazis 4 laidų tinklas ir iki 100 A – didesnėms srovėms reikia skaitiklio per CT.

    Saugos ir montavimo pastabos

    • Montuoti gali tik kvalifikuotas elektrikas, atjungus įtampą.
    • Prieš skaitiklį įrenkite apsaugą pagal kabelio skerspjūvį.
    • Laikykitės gnybtų žymėjimo – sukeitus fazes ar neutralę, rodmenys bus neteisingi.
    • Impulsinį išėjimą junkite pagal gamintojo schemą ir tik į tam skirtą įėjimą.
    • IP51 korpusas skirtas patalpoms – lauke montuokite sandariame skydelyje.

    Greitas pasirinkimo gidas

    100 A tiesioginis
    3×230/400 V
    1000 imp/kWh
    MID B+D
    Tinka, kai reikia:
    • MID patvirtintos kWh apskaitos
    • Impulsinio signalo į PLC ar kaupiklį
    • Paprasto sprendimo be Modbus
    Patikrinkite prieš naudojimą:
    • Ar apkrova neviršija 100 A
    • Ar tinklas trifazis keturių laidų (3P4W)
    • Ar nereikia importo / eksporto atskyrimo
    Svarbus priminimas: Skaitiklis tik matuoja energiją – jis neapsaugo grandinės ir nepakeičia automatinio jungiklio ar įtampos apsaugos.

    DUK

    Ar SDM72D-MID turi MID?
    Taip, gamintojas nurodo MID B+D pagal 2014/32/EU.
    Ar jis turi Modbus?
    Ne, tik impulsinį išėjimą – Modbus turi SDM72D-M-MID.
    Ar matuoja į tinklą atiduotą energiją?
    Atidavimo į tinklą atskirai nematuoja – tam rinkitės SDM72D-M-MID.
    Kokia impulsų konstanta?
    1000 imp/kWh.
    Ar reikia srovės transformatorių?
    Ne, jungiamas tiesiogiai iki 100 A.
    Kiek vietos užima skyde?
    4 modulius (72 mm).

    Eastron SDM72D-MID – 100 A trifazis MID skaitiklis su impulsiniu išėjimu

    Trifazis 100 A DIN kWh skaitiklis su MID B+D ir 1000 imp/kWh impulsiniu išėjimu – paprastai ir tiksliai vidinei apskaitai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
