Modulinė | skaitmeninė įtampos kontrolės relė | 1F | 63A | 230V | DIN | ETVPS1-63C
Kodas: ETVPS1-63CKaina 30.25 € su PVM( 25.00 € be PVM )Ši relė skirta apsaugoti vienfazę 230 V elektros instaliaciją ir prijungtus prietaisus nuo per aukštos įtampos, per žemos įtampos ir viršsrovės. Tai praktiškas sprendimas namams, dirbtuvėms, ūkio objektams, techninėms patalpoms ir elektros skydams, kur reikalingas automatinis tinklo parametrų stebėjimas.-

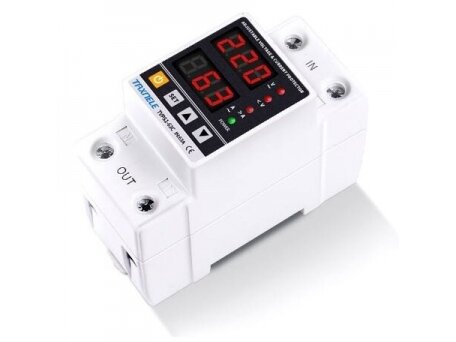

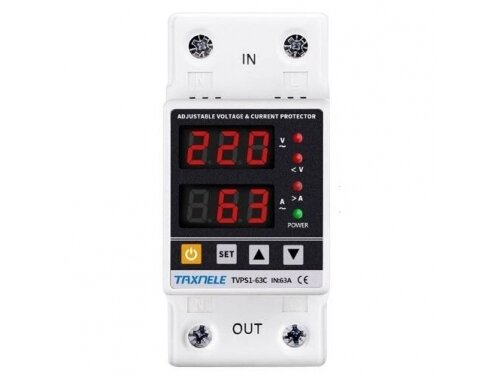

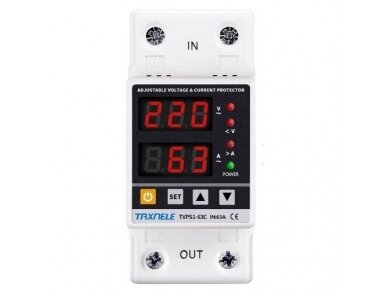

Modulinė skaitmeninė įtampos kontrolės relė – 1F 63A 230V DIN
Modulinė skaitmeninė įtampos kontrolės relė, skirta vienfazės 230 V elektros sistemos apsaugai nuo pavojingų įtampos svyravimų, per žemos įtampos, viršįtampio ir viršsrovės. Relė nuolat stebi tinklo parametrus ir, nustatytoms riboms viršijus leistinas vertes, automatiškai atjungia apkrovą. Įtampai ar srovei grįžus į nustatytas ribas, įrenginys gali automatiškai atkurti elektros tiekimą po nustatyto delsos laiko.
Pagrindinė mintis:
Ši relė skirta apsaugoti vienfazę 230 V elektros instaliaciją ir prijungtus prietaisus nuo per aukštos įtampos, per žemos įtampos ir viršsrovės. Tai praktiškas sprendimas namams, dirbtuvėms, ūkio objektams, techninėms patalpoms ir elektros skydams, kur reikalingas automatinis tinklo parametrų stebėjimas.Sistema
1F / 230 VSrovė
1–63 AApsauga
Viršįtampis / žema įtampa / viršsrovėMontavimas
DIN bėgelisVeikimo principas
Įtampos kontrolės relė nuolat stebi vienfazės elektros sistemos įtampą ir srovę. Jei įtampa pakyla virš nustatytos viršutinės ribos, nukrenta žemiau nustatytos apatinės ribos arba apkrovos srovė viršija nustatytą ribą, relė atjungia elektros tiekimą prijungtai apkrovai.
Kai tinklo parametrai grįžta į saugų diapazoną, relė gali automatiškai atkurti maitinimą po nustatyto delsos laiko. Tai padeda apsaugoti elektros prietaisus nuo nestabilaus tinklo, momentinių įtampos šuolių, įtampos kritimų ir perkrovos situacijų.
Kodėl reikalinga įtampos kontrolės relė?
Elektros tinkle gali pasitaikyti momentinių įtampos šuolių, kritimų arba nestabilaus maitinimo. Tokios situacijos gali sugadinti buitinę techniką, elektronikos įrangą, šildymo valdiklius, siurblius, automatiką ar kitus jautresnius prietaisus. Įtampos kontrolės relė padeda laiku atjungti apkrovą ir sumažinti gedimų riziką.Techniniai parametrai
Produkto tipas Modulinė skaitmeninė įtampos kontrolės relė Tinklo tipas Vienfazė sistema / 1F Nominali srovė 63 A Maitinimas 230 VAC, 50/60 Hz Nominali įtampa 230 V Darbinės įtampos diapazonas AC 140–300 V Apsaugos funkcijos Apsauga nuo viršįtampio, per žemos įtampos ir viršsrovės Automatinis atkūrimas Yra Įtampos kalibravimas Įtampa ±10 % reguliuojama, A13 Srovės kalibravimas Srovė reguliuojama, A15 Elektros tiekimo nutraukimo / veikimo laikas 0,1–30 s, numatytasis 1 s Viršįtampos riba 230–300 VAC, numatyta 270 V Viršįtampos atkūrimo įtampos diapazonas 225–295 V, numatytasis 250 V Apsaugos nuo viršįtampio veikimo laikas 0,1–30 s, numatytoji vertė 1 s Viršįtampos atkūrimo delsos laikas 1–500 s, numatytasis 30 s Apsaugos nuo žemos įtampos diapazonas 140–210 V arba išjungta, numatytasis 170 V Žemos įtampos atkūrimo įtampos diapazonas 145–215 V, numatytasis 190 V Apsaugos nuo žemos įtampos veikimo laikas 0,1–30 s, numatytasis 1 s Žemos įtampos atkūrimo delsos laikas 1–500 s, numatytasis 30 s Viršsrovės reguliavimo diapazonas 1–63 A, numatytasis 40 A Viršsrovės veikimo laikas 0,1–30 s, numatytasis 1 s Viršsrovės atkūrimo delsos laikas 1–500 s, numatytasis 30 s Įjungimo delsos laikas 1–500 s, numatytasis 10 s Energijos sąnaudos < 2 W Elektros mechaninis tarnavimo laikas Apie 100 000 kartų Gamyklinių nustatymų atkūrimas Paspausti mygtuką žemyn ir palaikyti ilgiau nei 12 s Gedimo tyrimas Paspausti mygtuką aukštyn ir palaikyti ilgiau nei 12 s Montavimas DIN bėgelio tvirtinimas Kur naudojama?
- Gyvenamuosiuose namuose – buitinės technikos, šildymo valdiklių, siurblių ir elektronikos apsaugai.
- Butuose ir kotedžuose – vienfazės elektros instaliacijos įtampos kontrolei.
- Dirbtuvėse ir garažuose – įrankių, kompresorių, automatikos ir techninės įrangos apsaugai nuo įtampos svyravimų.
- Ūkio objektuose – siurblių, ventiliatorių, šaldymo, šildymo ir kitų 230 V įrenginių apsaugai.
- Elektros skydeliuose – kaip modulinis DIN bėgelio įrenginys vienfazės linijos kontrolei.
Praktinis montavimo pavyzdys

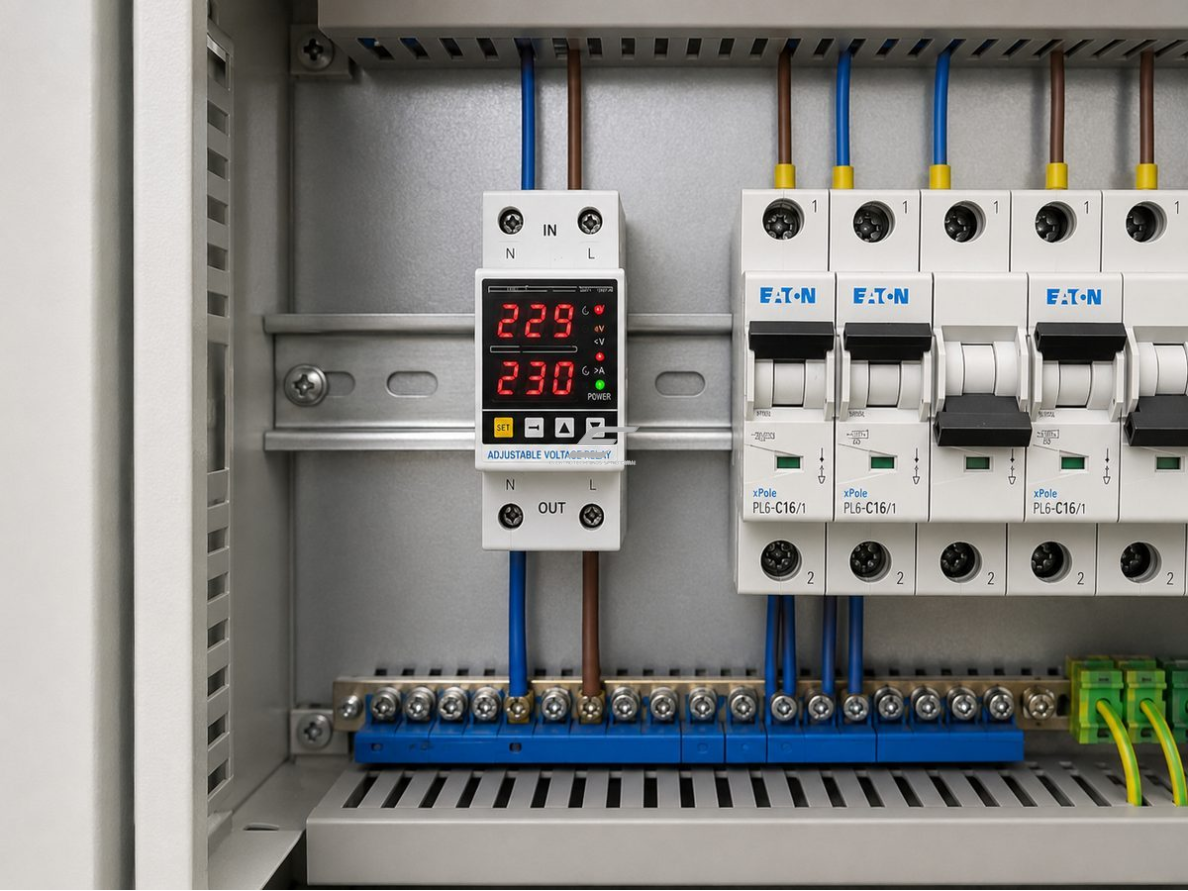

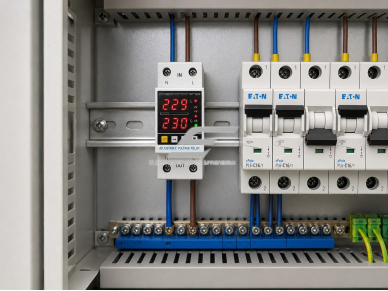

Pavyzdžiui, relė montuojama elektros skydelyje ant DIN bėgelio prieš saugomą vienfazę apkrovą arba apkrovų grupę. Įrenginys stebi tinklo įtampą ir srovę, o viršijus nustatytas ribas atjungia maitinimą. Kai įtampa ir srovė grįžta į saugų diapazoną, relė po nustatyto delsos laiko gali automatiškai įjungti maitinimą.
Toks sprendimas naudingas ten, kur elektros tinklas nestabilus, dažnai pasitaiko įtampos kritimų, šuolių arba norima papildomai apsaugoti brangesnius elektros prietaisus.
Pliusai
- Patikima prietaisų apsauga – padeda apsaugoti nuo per žemos ir per aukštos įtampos.
- Viršsrovės kontrolė – leidžia nustatyti srovės ribą iki 63 A.
- Automatinis atkūrimas – maitinimas gali būti atkuriamas automatiškai po nustatyto delsos laiko.
- Reguliuojami parametrai – galima nustatyti įtampos, srovės ir delsos ribas pagal poreikį.
- Ilgesnis prietaisų tarnavimo laikas – sumažina gedimų riziką dėl nestabilaus tinklo.
- Mažos energijos sąnaudos – suvartojama mažiau nei 2 W.
- DIN bėgelio montavimas – lengvai integruojama į elektros skydą.
Minusai / ribojimai
- Tik vienfazė sistema – relė skirta 1F / 230 V tinklui, todėl netinka trifazėms sistemoms be papildomų sprendimų.
- 63 A srovės riba – didesnėms apkrovoms reikia kito sprendimo arba papildomos kontaktoriaus schemos.
- Nepakeičia visų apsaugos aparatų – relė nėra automatinis jungiklis, RCD ar viršįtampių ribotuvas.
- Reikia tinkamų nustatymų – neteisingai parinktos ribos gali sukelti nereikalingą išsijungimą arba nepakankamą apsaugą.
- Pradinis įsigijimo kaštas – papildomas įrenginys elektros skydelyje, tačiau gali padėti sumažinti įrangos gedimų riziką.
Saugos ir montavimo pastabos
Įtampos kontrolės relė yra elektros skydelio apsaugos ir valdymo komponentas, todėl prieš montavimą būtina įvertinti apkrovą, kabelių skerspjūvius, automatinio jungiklio nominalą, įžeminimą, apsaugos įrenginius ir konkrečią elektros schemą.
- Montavimą turi atlikti kvalifikuotas elektrikas, laikantis galiojančių elektros saugos reikalavimų.
- Negalima viršyti 63 A nominalios srovės – didesnėms apkrovoms reikia papildomo sprendimo.
- Relė nepakeičia automatinio jungiklio – grandinei vis tiek reikalinga apsauga nuo trumpojo jungimo ir perkrovos pagal schemą.
- Relė nepakeičia RCD / RCBO – žmonių apsaugai nuo nuotėkio srovės reikalingi atskiri apsaugos įrenginiai.
- Relė nepakeičia viršįtampių ribotuvo – apsaugai nuo žaibo ir impulsinių viršįtampių reikalingas SPD.
- Prieš naudojimą būtina nustatyti tinkamas įtampos, srovės ir delsos ribas pagal konkrečią įrangą.
Greitas pasirinkimo gidas
Tai tinkamas pasirinkimas, kai reikia vienfazės 230 V elektros sistemos apsaugos nuo per aukštos įtampos, per žemos įtampos ir viršsrovės. Relė montuojama ant DIN bėgelio ir leidžia reguliuoti svarbiausius veikimo parametrus pagal konkrečią apkrovą.
Sistema
1F / 230 VSrovė
1–63 AApsauga
OV / UV / OCMontavimas
DIN bėgelisTinka, kai reikia:- apsaugoti 230 V vienfazę elektros liniją;
- stebėti per aukštą ir per žemą įtampą;
- turėti viršsrovės ribos nustatymą iki 63 A;
- automatiškai atkurti maitinimą po tinklo parametrų stabilizavimosi;
- montuoti apsaugą elektros skydelyje ant DIN bėgelio.
Patikrinkite prieš montavimą:- ar sistema yra vienfazė 230 V;
- ar apkrovos srovė neviršija 63 A;
- ar reikalinga papildoma kontaktoriaus schema didesnei apkrovai;
- ar nustatytos įtampos ribos tinka saugomai įrangai;
- ar grandinėje numatyti automatiniai jungikliai, RCD / RCBO ir SPD, jei reikalinga.
Svarbus priminimas:
Ši relė yra įtampos ir srovės kontrolės įrenginys. Ji nekompensuoja įtampos, nefiltruoja trikdžių ir nepakeičia automatinio jungiklio, RCD / RCBO ar viršįtampių ribotuvo. Apsaugos turi būti parenkamos pagal konkrečią elektros schemą.DUK – dažniausiai užduodami klausimai
Kam skirta ši įtampos kontrolės relė?
Ji skirta vienfazės 230 V elektros sistemos apsaugai nuo per aukštos įtampos, per žemos įtampos ir viršsrovės.Ar ši relė tinka trifazei sistemai?
Ne. Šis modelis skirtas vienfazei 230 V sistemai. Trifazei sistemai reikėtų naudoti trifazę įtampos kontrolės relę arba kitą tinkamą sprendimą.Ar relė automatiškai įjungia maitinimą po gedimo?
Taip, relė turi automatinio atkūrimo funkciją. Maitinimas gali būti atkurtas po nustatyto delsos laiko, kai įtampa ir srovė grįžta į saugų diapazoną.Ar ši relė pakeičia automatinį jungiklį?
Ne. Relė stebi įtampą ir srovę, tačiau ji nepakeičia automatinio jungiklio, kuris saugo nuo trumpojo jungimo ir perkrovos pagal elektros schemą.Ar ši relė pakeičia viršįtampių ribotuvą?
Ne. Apsaugai nuo žaibo ir impulsinių viršįtampių reikalingas atskiras viršįtampių ribotuvas SPD.Kaip atkurti gamyklinius nustatymus?
Nurodyta, kad reikia paspausti mygtuką žemyn ir palaikyti ilgiau nei 12 sekundžių.Kaip atlikti gedimo tyrimą?
Nurodyta, kad reikia paspausti mygtuką aukštyn ir palaikyti ilgiau nei 12 sekundžių.Išmani vienfazės elektros linijos apsauga nuo įtampos svyravimų
Skaitmeninė įtampos kontrolės relė padeda apsaugoti 230 V elektros įrangą nuo per aukštos įtampos, per žemos įtampos ir viršsrovės, automatiškai atjungdama apkrovą pavojingų tinklo parametrų metu.
Dėl reguliuojamų ribų, automatinio atkūrimo, DIN bėgelio montavimo ir 63 A nominalios srovės ši relė yra praktiškas sprendimas namų, dirbtuvių, ūkio ir techninių objektų elektros skydeliams.
