  • Nauja prekė   Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 110–240 V AC | 1–100 lx | 1NO | jutiklis IP65 | DIN | VEXEN | TWR1
    Nauja prekė   Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 110–240 V AC | 1–100 lx | 1NO | jutiklis IP65 | DIN | VEXEN | TWR1 1

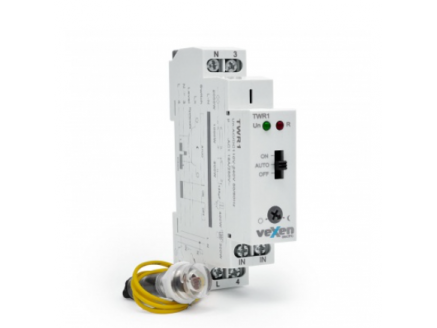

    Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 16 A | 110–240 V AC | 1–100 lx | 1NO | jutiklis IP65 | DIN | VEXEN | TWR1

    Kodas: TWR1
    Pasiteirauti apie prekę
    Kaina 48.16 € su PVM
    ( 39.80 € be PVM )

    Prieblandos jungiklis ant DIN bėgelio su išoriniu šviesos jutikliu: 1–100 lx, 16 A AC1, AUTO/ON/OFF, 1 modulis.

  • Prekės aprašymas

    Modulinė foto relė su išoriniu jutikliu | 16 A | 1–100 lx | VEXEN TWR1

    VEXEN TWR1 – prieblandos jungiklis, kuris pats įjungia apšvietimą sutemus ir išjungia prašvitus. Relė montuojama skyde ant DIN bėgelio (1 modulis), o šviesos lygį matuoja išorinis jutiklis, kurį montuojate ten, kur jis mato dienos šviesą. Jautrumo diapazonas 1–100 lx tinka gatvių, kiemo, fasadų ir vitrinų apšvietimui.

    Pagrindinė mintis:
    Laikmatis neseka saulėlydžio ir debesuotumo, o rankinis jungiklis priklauso nuo žmogaus. Foto relė reaguoja į realią šviesą: apšvietimas dega tik tada, kai tamsu, todėl mažiau elektros ir nereikia kas sezoną perstatinėti laikų.
    Jautrumas
    1–100 lx
    Išėjimas
    1NO, 16 A AC1
    Maitinimas
    110–240 V AC, 50/60 Hz
    Montavimas
    1 modulis, DIN bėgelis

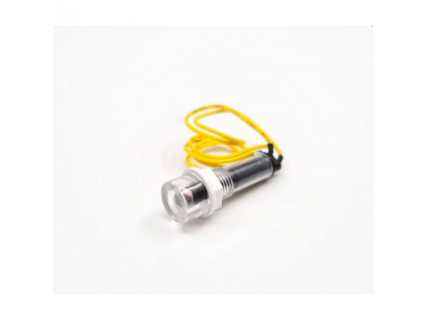

    Jutiklis
    IP65, montuojamas lauke

    Veikimo principas

    Išorinis jutiklis nuolat matuoja aplinkos apšviestumą. Kai šviesa nukrenta žemiau nustatytos ribos, relė įjungia išėjimo kontaktą ir apšvietimą; kai šviesa vėl padidėja – kontaktą atjungia.

    Riba nustatoma priekinėje panelėje esančia „Lx“ rankenėle diapazone 1–100 lx. Histerezė ir apie 2 min suveikimo užlaikymas neleidžia relei trūkčioti nuo automobilio žibintų, žaibo ar trumpo debesies.

    Režimų perjungiklis AUTO / ON / OFF leidžia apšvietimą valdyti automatiškai, įjungti nuolat (pvz., tikrinant šviestuvus) arba išjungti. Žalias šviesos diodas rodo maitinimą, raudonas – įjungtą išėjimą.

    Kodėl 1–100 lx?
    Gatvių ir kiemo apšvietimas dažniausiai įjungiamas ties 5–20 lx, vitrinos ir reklama – anksčiau, ties 30–80 lx. Diapazonas 1–100 lx apima abu atvejus. Jei reikia valdyti pagal ryškią dienos šviesą (pvz., žaliuzes ar vėdinimą), rinkitės platesnio diapazono relę.

    Techninės specifikacijos

    Prekės tipas Modulinis prieblandos jungiklis (foto relė) su išoriniu jutikliu
    Gamintojas / modelis VEXEN TWR1
    Maitinimo įtampa 110–240 V AC, 50/60 Hz (−15 % / +10 %)
    Išėjimas 1 × SPST (1NO)
    Komutuojama srovė 16 A (AC1)
    Komutuojama įtampa 250 V AC / 24 V DC
    Šviesos jautrumo diapazonas 1–100 lx, reguliuojamas rankenėle
    Suveikimo užlaikymas apie 2 min, su histereze
    Jutiklio tolerancija ±35 %
    Režimai AUTO / ON / OFF
    Indikacija žalias LED – maitinimas, raudonas LED – išėjimas
    Galios suvartojimas iki 2 VA
    Gnybtai 1 × 2,5 mm² arba 2 × 1,5 mm²
    Mechaninis / elektrinis resursas 1 × 10⁷ / 1 × 10⁵ ciklų
    Apsaugos klasė IP40 priekinė panelė, IP20 gnybtai
    Išorinio jutiklio apsaugos klasė IP65 – jutiklis montuojamas lauke
    Matmenys 90 × 18 × 64 mm, 1 modulis
    Montavimas DIN bėgelis (EN/IEC 60715)
    Darbo temperatūra −20…+55 °C (laikymo −35…+75 °C)
    Viršįtampių kategorija III
    Standartas EN 60255-1

    Pagrindinės funkcijos

    • Automatinis įjungimas sutemus – apšvietimas dega tik tada, kai jo reikia.
    • Reguliuojama riba 1–100 lx – įjungimo momentą pritaikote objektui.
    • Apsauga nuo klaidingo suveikimo – histerezė ir užlaikymas ignoruoja trumpus šviesos pokyčius.
    • AUTO / ON / OFF režimai – galima įjungti ar išjungti apšvietimą neatjungiant automatikos.
    • Aiški indikacija – iš karto matyti, ar yra maitinimas ir ar išėjimas įjungtas.
    • Kompaktiškas korpusas – tik 18 mm pločio, telpa į mažą skydelį.

    Kuo skiriasi nuo panašių modelių?

    • VEXEN TWR923 – Tos pačios serijos, bet 1–10 000 lx diapazonas – tinka ir valdymui pagal dienos šviesą.
    • VEXEN VSOU-1 – 1–50 000 lx – plačiausias diapazonas, kai riba gali būti tiek prieblandoje, tiek ryškioje dienoje.
    • VEXEN DTWR972 – Skaitmeninė relė su laikmačiu: apšvietimą galima išjungti, pvz., po vidurnakčio, ir vėl įjungti prieš aušrą.
    • Promfactor FRS21 – 25 A išėjimas ir 2–100 lx – kai tiesiogiai jungiama didesnė apkrova.

    Kur naudojamas?

    • Gatvių ir privažiavimų apšvietimas
    • Kiemo, takų ir automobilių aikštelių šviestuvai
    • Fasadų ir pastatų kontūrų apšvietimas
    • Parduotuvių vitrinos ir reklaminės iškabos
    • Sandėlių, ūkių ir gamybinių teritorijų prožektoriai
    • Daugiabučių laiptinių įėjimai ir kiemo apšvietimas
    • Laikmačių ir rankinių jungiklių keitimas esamuose skyduose

    Naudojimas pagal poreikį

    Elektrikui.
    Paprastas sprendimas lauko apšvietimui: 1 modulis skyde, jutiklis lauke, riba nustatoma rankenėle.
    Namo ar sodybos savininkui.
    Kiemas apšviestas kiekvieną vakarą be laikmačio derinimo, o dieną šviestuvai nedega veltui.
    Įmonės ar ūkio vadovui.
    Teritorijos apšvietimas veikia pagal realią šviesą – mažesnės sąnaudos ir mažiau rankinio darbo.

    Praktinis panaudojimas

    Jeigu kiemo prožektoriai iki šiol įjungiami laikmačiu, kurį tenka perstatyti kas kelis mėnesius, tada TWR1 išsprendžia problemą. Relę montuojate skyde vietoj laikmačio, jutiklį – ant šiaurinės sienos, kur jo neapšviečia patys prožektoriai. Rankenėlę nustatote apie 10 lx, režimą – AUTO. Toliau apšvietimas įsijungia sutemus visus metus be jokio derinimo.

    Pliusai

    • Reguliuojama įjungimo riba 1–100 lx
    • 16 A AC1 išėjimo kontaktas
    • AUTO / ON / OFF režimai
    • Histerezė ir užlaikymas nuo klaidingo suveikimo
    • Tik 1 modulis DIN bėgelyje
    • Plati maitinimo įtampa 110–240 V AC

    Minusai / ribojimai

    • 16 A nurodyta AC1 (aktyviai) apkrovai – LED maitinimo šaltiniams ir prožektoriams su didele paleidimo srove naudokite modulinį kontaktorių
    • Diapazonas tik iki 100 lx – valdymui pagal dienos šviesą rinkitės VEXEN TWR923 ar VEXEN VSOU-1
    • Nėra laikmačio naktiniam išjungimui – tokiai funkcijai yra VEXEN DTWR972

    ⚠ Saugos ir montavimo pastabos

    • Jutiklį montuokite taip, kad jį apšviestų dienos šviesa, bet nepasiektų valdomų šviestuvų šviesa – kitaip relė pradės pati save išjungti.
    • Jutiklio nenukreipkite į pietus tiesioginei saulei ir į kelio pusę, kur jį apšviečia automobilių žibintai.
    • Relės korpusas skirtas skydui (IP40 / IP20) – lauke montuojamas tik jutiklis.
    • Didesnei apkrovai relė turi valdyti kontaktoriaus ritę, o ne tiesiogiai šviestuvų grupę.
    • Grandinę apsaugokite atitinkamu automatiniu jungikliu, gnybtuose naudokite ne didesnį kaip 2,5 mm² laidą.
    • Montavimą atlieka kvalifikuotas elektrikas, atjungęs ir patikrinęs įtampos nebuvimą.

    Greitas pasirinkimo gidas

    1–100 lx
    16 A AC1
    110–240 V AC
    1 modulis DIN
    Tinka, kai reikia:
    • automatiškai įjungti lauko apšvietimą sutemus;
    • pakeisti laikmatį ar rankinį jungiklį skyde;
    • turėti galimybę apšvietimą įjungti ar išjungti rankiniu režimu.
    Patikrinkite prieš naudojimą:
    • apkrovos tipą ir paleidimo srovę (LED – per kontaktorių);
    • kur montuosite jutiklį ir kaip nuvesite jo kabelį;
    • ar pakanka 1–100 lx diapazono.
    Svarbus priminimas: foto relė valdo apšvietimą pagal šviesą, bet nepakeičia apsaugos aparatų ir neišjungia apšvietimo nakties viduryje – tam reikia relės su laikmačiu.
    ☝ Elsprendimai.eu rekomenduoja:

    DUK

    Kur montuoti jutiklį?
    Lauke, šiaurinėje pastato pusėje, kur jį apšviečia dienos šviesa, bet ne valdomi šviestuvai ar automobilių žibintai.
    Kokia riba nustatyti kiemo apšvietimui?
    Dažniausiai pakanka 5–20 lx; vitrinoms ir reklamai – 30–80 lx.
    Ar galima tiesiogiai jungti LED prožektorius?
    Nedidelę apkrovą – taip, bet didesnėms LED grupėms dėl paleidimo srovės naudokite modulinį kontaktorių.
    Kodėl apšvietimas įsijungia ne iš karto sutemus?
    Relė turi apie 2 min užlaikymą – tai apsauga nuo klaidingo suveikimo.
    Ką reiškia ON ir OFF režimai?
    ON – apšvietimas dega nuolat, OFF – išjungtas; AUTO – valdoma pagal šviesą.
    Ar relę galima montuoti lauke?
    Ne, relė montuojama skyde ant DIN bėgelio, lauke montuojamas tik jutiklis.

    Modulinė foto relė su išoriniu jutikliu | 1–100 lx | 16 A | VEXEN TWR1

    VEXEN TWR1 – modulinis prieblandos jungiklis su išoriniu jutikliu, reguliuojama 1–100 lx riba, 16 A AC1 išėjimu ir AUTO/ON/OFF režimais. Skirtas gatvių, kiemo, fasadų ir vitrinų apšvietimui automatiškai valdyti.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
