  • Modulinė foto relė | prieblandos jungiklis su išoriniu jutikliu | 25 A | 230 V AC | 2–100 lx | 1CO | DIN | Promfactor | FRS21

    Kodas: PF-FRS21
    Barkodas: 4772151003105

    Prieblandos jungiklis ant DIN bėgelio su išoriniu jutikliu: 2–100 lx, 1CO 25 A, 230 V AC, 2 moduliai, LED indikacija.

  • Modulinė foto relė su išoriniu jutikliu | 25 A | 2–100 lx | Promfactor FRS21

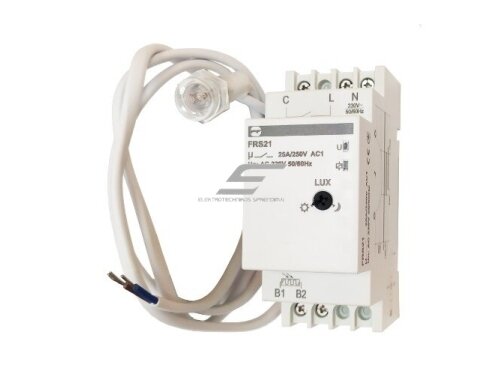

    Promfactor FRS21 – prieblandos jungiklis, kuris įjungia apšvietimą sutemus ir išjungia prašvitus. Relė montuojama skyde ant DIN bėgelio (2 moduliai), o šviesą matuoja išorinis jutiklis, kurį montuojate ten, kur jis mato dienos šviesą. Diapazonas 2–100 lx tinka gatvių, kiemo, fasadų ir vitrinų apšvietimui.

    Pagrindinė mintis:
    Didžiausias FRS21 skirtumas – 25 A perjungiamas kontaktas. Nedidelę apšvietimo grupę galima valdyti be papildomo aparato, o 1CO kontaktas leidžia pasirinkti, ar grandinė įsijungia sutemus, ar šviesiu metu.
    Jautrumas
    2–100 lx
    Išėjimas
    1CO, 25 A
    Maitinimas
    230 V AC, 50/60 Hz
    Montavimas
    2 moduliai, DIN bėgelis
    Jutiklis
    išorinis, laidu prie relės

    Veikimo principas

    Išorinis jutiklis nuolat matuoja aplinkos apšviestumą. Kai šviesa nukrenta žemiau nustatytos ribos, relė perjungia išėjimo kontaktą ir įjungia apšvietimą; kai šviesa vėl padidėja – kontaktas grįžta į pradinę padėtį.

    Riba nustatoma priekinės panelės rankenėle diapazone 2–100 lx. Įjungimas vėluoja apie 2–5 s, išjungimas – apie 10–15 s, todėl trumpas šviesos blyksnis (automobilio žibintai, žaibas) apšvietimo neišjungia.

    Šviesos diodai rodo maitinimą ir relės būseną – skyde iš karto matyti, ar išėjimas įjungtas.

    Kodėl 2–100 lx?
    Gatvių ir kiemo apšvietimas dažniausiai įjungiamas ties 5–20 lx, vitrinos ir reklama – anksčiau, ties 30–80 lx. Diapazonas 2–100 lx apima abu atvejus. Valdymui pagal ryškią dienos šviesą reikia platesnio diapazono relės.

    Techninės specifikacijos

    Prekės tipas Modulinis prieblandos jungiklis (foto relė) su išoriniu jutikliu
    Gamintojas / modelis Promfactor FRS21
    Maitinimo įtampa 230 V AC, 50/60 Hz
    Išėjimas 1 perjungiamas kontaktas (1CO)
    Nominali srovė 25 A
    Šviesos jautrumo diapazonas 2–100 lx, reguliuojamas rankenėle
    Suveikimo užlaikymas įjungimo apie 2–5 s, išjungimo apie 10–15 s
    Jutiklis išorinis (išnešamas), jungiamas laidu prie relės
    Indikacija LED – maitinimas ir relės būsena
    Mechaninis resursas 100 000 ciklų
    Apsaugos klasė IP20 (relės korpusas)

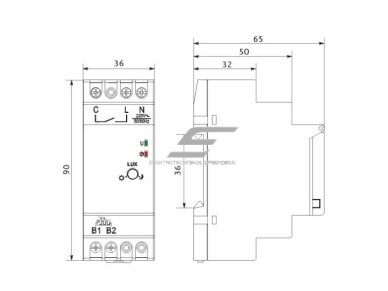

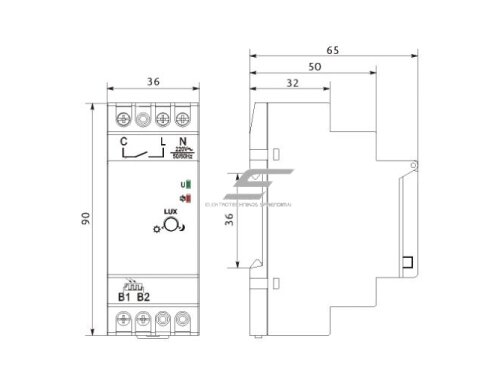

    Matmenys 90 × 36 × 65 mm, 2 moduliai
    Montavimas DIN bėgelis 35 mm
    Darbo temperatūra −5…+40 °C

    Pagrindinės funkcijos

    • Automatinis įjungimas sutemus – apšvietimas dega tik tada, kai tamsu.
    • Perjungiamas kontaktas 1CO – grandinę galima įjungti sutemus arba šviesiu metu.
    • 25 A išėjimas – didesnė srovės atsarga nei įprastų 16 A foto relių.
    • Apsauga nuo klaidingo suveikimo – įjungimo ir išjungimo užlaikymas ignoruoja trumpus šviesos pokyčius.
    • LED indikacija – matyti maitinimas ir relės būsena.

    Kuo skiriasi nuo panašių modelių?

    • VEXEN TWR1 – 1–100 lx, 1NO 16 A, 1 modulis, plati maitinimo įtampa 110–240 V AC ir AUTO / ON / OFF režimai; jutiklis IP65.
    • VEXEN TWR923 – Du diapazonai 1–1000 lx ir 10–10 000 lx – kai riba gali būti ir dienos šviesoje; 16 A, 1 modulis.
    • F&F AZ 112 – 2–1000 lx, 1NO 16 A, 1 modulis, hermetiškas jutiklis IP65 su kabeliu iki 10 m; gamintojas nurodo LED apkrovą iki 250 W.
    • GTV CZ-1 – Toks pat 2–100 lx diapazonas, jutiklis IP65 – kai 25 A kontakto nereikia.

    Kur naudojamas?

    • Gatvių ir privažiavimų apšvietimas
    • Kiemo, takų ir automobilių aikštelių šviestuvai
    • Fasadų, vitrinų ir reklaminių iškabų apšvietimas
    • Sandėlių, ūkių ir gamybinių teritorijų prožektoriai
    • Laiptinių ir įvažų lauko apšvietimas daugiabučiuose
    • Laikmačių ir rankinių jungiklių keitimas esamuose skyduose

    Naudojimas pagal poreikį

    Elektrikui.
    Perjungiamas 25 A kontaktas – vienas aparatas ir apšvietimui, ir valdymo grandinei; 2 moduliai skyde.
    Namo ar sodybos savininkui.
    Kiemo apšvietimas įsijungia sutemus be laikmačio derinimo ir neužsimiršta dieną.
    Įmonės ar ūkio vadovui.
    Teritorijos apšvietimas veikia pagal realią šviesą – mažesnės sąnaudos ir mažiau rankinio darbo.

    Praktinis panaudojimas

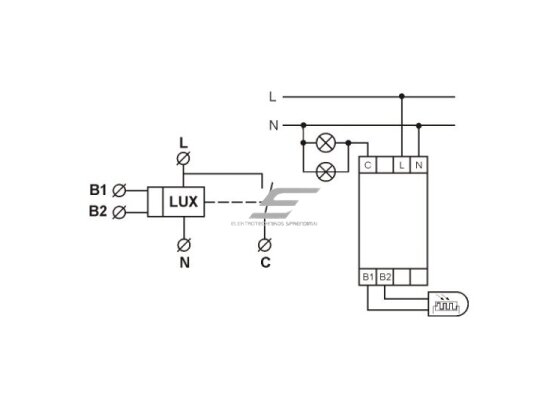

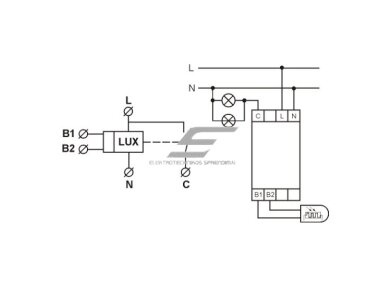

    Jeigu ūkio kieme reikia valdyti kelis prožektorius ir įvažos šviestuvus, tada FRS21 montuojate skyde, o jutiklį – ant šiaurinės sienos, kur jo neapšviečia patys prožektoriai. Riba – apie 10 lx. Nedidelę kaitrinių ar halogeninių šviestuvų grupę galima jungti tiesiai per 25 A kontaktą, o LED prožektorių grupę – per modulinį kontaktorių, kurio ritę valdo relė.

    Pliusai

    • 25 A perjungiamas 1CO kontaktas
    • Diapazonas 2–100 lx lauko apšvietimui
    • Įjungimo ir išjungimo užlaikymas
    • LED indikacija
    • Mechaninis resursas 100 000 ciklų

    Minusai / ribojimai

    • Gamintojas nenurodo leistinos LED apkrovos – LED maitinimo šaltiniams ir prožektoriams su didele paleidimo srove naudokite modulinį kontaktorių
    • Užima 2 modulius DIN bėgelyje – VEXEN TWR1 ar F&F AZ 112 telpa į 1 modulį
    • Darbo temperatūra −5…+40 °C – nešildomam lauko skydui geriau tinka VEXEN TWR923 (−35…+75 °C)
    • Nėra laikmačio naktiniam išjungimui – tam reikia atskiro laikmačio arba VEXEN DTWR972

    ⚠ Saugos ir montavimo pastabos

    • Jutiklį montuokite taip, kad jį apšviestų dienos šviesa, bet nepasiektų valdomų šviestuvų šviesa – kitaip relė pradės pati save išjungti.
    • Jutiklio nenukreipkite tiesiai į saulę ir į kelio pusę, kur jį apšviečia automobilių žibintai.
    • Relės korpusas IP20 skirtas skydui – lauke montuojamas tik jutiklis. Skydas turi būti sausas, darbo temperatūra −5…+40 °C.
    • LED šviestuvų grupėms su didele paleidimo srove relė turi valdyti modulinio kontaktoriaus ritę, o ne tiesiogiai šviestuvus.
    • Grandinę apsaugokite automatiniu jungikliu, parinktu pagal laido skerspjūvį ir apkrovą.
    • Montavimą atlieka kvalifikuotas elektrikas, atjungęs ir patikrinęs įtampos nebuvimą.

    Greitas pasirinkimo gidas

    2–100 lx
    1CO 25 A
    230 V AC
    2 moduliai DIN
    Tinka, kai reikia:
    • automatiškai įjungti lauko apšvietimą sutemus;
    • perjungiamo kontakto su didesne srovės atsarga;
    • montuoti relę šildomame ar vidaus skyde.
    Patikrinkite prieš naudojimą:
    • apkrovos tipą ir paleidimo srovę (LED – per kontaktorių);
    • ar skyde yra 2 laisvi moduliai;
    • kur montuosite jutiklį ir kaip nutiesite jo laidą.
    Svarbus priminimas: foto relė valdo apšvietimą pagal šviesą, bet nepakeičia apsaugos aparatų ir neišjungia apšvietimo vidurnaktį – tam reikia laikmačio.
    ☝ Elsprendimai.eu rekomenduoja:

    DUK

    Kokią ribą nustatyti kiemo apšvietimui?
    Dažniausiai pakanka 5–20 lx; vitrinoms ir reklamai – 30–80 lx.
    Kur montuoti jutiklį?
    Lauke, šiaurinėje pastato pusėje, kur jį apšviečia dienos šviesa, bet ne valdomi šviestuvai ar automobilių žibintai.
    Ar galima tiesiogiai jungti LED prožektorius?
    Gamintojas LED apkrovos nenurodo, todėl LED grupėms naudokite modulinį kontaktorių.
    Kam reikalingas perjungiamas kontaktas?
    Viena kontakto pusė užsidaro sutemus, kita – šviesiu metu, todėl relė gali ir įjungti apšvietimą, ir valdyti kitą grandinę dieną.
    Kodėl apšvietimas išsijungia ne iš karto?
    Išjungimas vėluoja apie 10–15 s – taip relė nereaguoja į trumpus šviesos blyksnius.
    Ar relę galima montuoti lauke?
    Ne, relė (IP20) montuojama skyde ant DIN bėgelio; lauke montuojamas tik jutiklis.

    Modulinė foto relė su išoriniu jutikliu | 2–100 lx | 25 A | Promfactor FRS21

    Promfactor FRS21 – modulinis prieblandos jungiklis su išoriniu jutikliu, 2–100 lx diapazonu, perjungiamu 1CO 25 A kontaktu ir LED indikacija. Skirtas lauko apšvietimo valdymui iš skydo; LED grupes junkite per kontaktorių.

    Publikuota: 2026-10-07 · Duomenys sutikrinti su gamintojo duomenų lapu: 2026-10-07

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
