Trifazė įtampos ir fazių kontrolės relė | 3F+N | 127–265 V (L-N) | U> / U< | fazių seka | DIN | VEXEN | PCR3N
Kodas: PCR3NKaina 41.32 € su PVM( 34.15 € be PVM )VEXEN PCR3N – trifazio tinklo kontrolės relė su išėjimo kontaktu, skirta varikliams, siurbliams ir automatikos skydams.
-
Trifazė įtampos ir fazių kontrolės relė | 3F+N | 127–265 V (L-N) | U> / U< | fazių seka | DIN | VEXEN | PCR3N

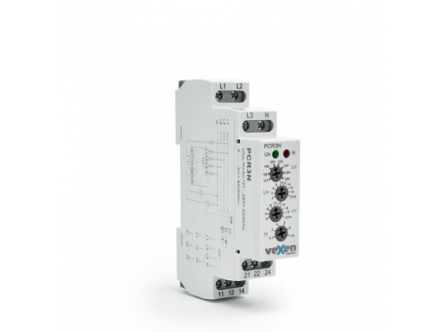

VEXEN PCR3N – trifazio tinklo kontrolės relė su išėjimo kontaktu, skirta varikliams, siurbliams ir automatikos skydams. Ji aptinka fazės dingimą ir kitus tinklo sutrikimus, pagal modelį – ir neteisingą fazių seką, asimetriją ar įtampos nukrypimus.
Pagrindinė mintis:
Trifaziam varikliui pavojingiausia dingusi fazė, neteisinga fazių seka ar didelė asimetrija – variklis perkaista arba sukasi atgal. Kontrolės relė per kontaktorių atjungia variklį anksčiau, nei jis sugenda.Įtampos ribos
U> +2…+20 % Un · U< −2…−20 % UnTinklas / maitinimas
3FFunkcijos
fazių seka, asimetrijaVeikimo principas
Relė jungiama prie fazių L1, L2, L3 (pagal modelį – ir N) ir pagal pasirinktą vardinę įtampą Un kontroliuoja tinklo parametrus.
Nustačius sutrikimą, išėjimo kontaktas persijungia ir per kontaktorių atjungia variklį ar kitą įrangą; trumpi svyravimai filtruojami delsa.
Parametrams grįžus į normą, kontaktas automatiškai grįžta į darbo būseną.
Kuo naudinga VEXEN PCR3N?
Kompaktiškas būdas apsaugoti trifazį variklį ar siurblį nuo fazės dingimo ir kitų tinklo sutrikimų.Techninės specifikacijos
Prekės tipas Trifazė įtampos ir fazių kontrolės relė (valdymo – su kontaktu) Gamintojas / kodas VEXEN / PCR3N Vardinė įtampa Un (pasirenkama) 127 / 132 / 138 / 220 / 230 / 240 / 254 / 265 V (L-N) Matuojama įtampa 101–318 V Dažnis 45–65 Hz Viršįtampio riba U> (gamyklinė) +2…+20 % Un Žemos įtampos riba U< (gamyklinė) −2…−20 % Un Fazių asimetrijos slenkstis 8 % Fazės dingimo slenkstis 70 % Un Atjungimo delsa pagal įtampą 0,1–10 s Histerezė 2 % Matavimo tikslumas ≤ 1 % Apsaugos laipsnis IP40 / IP20 Darbinė temperatūra −20…+55 °C Matmenys 90 × 18 × 64 mm Svoris 64 g Standartai EN 60255-1, IEC 60947-5-1 Montavimas DIN 35 mm Pagrindinės funkcijos
- Fazės dingimo aptikimas – variklis nedirba dviem fazėmis.
- Viršįtampio kontrolė U> – reaguoja į per aukštą įtampą.
- Žemos įtampos kontrolė U< – reaguoja į per žemą įtampą.
- Fazių sekos kontrolė – variklis nepaleidžiamas sukeistomis fazėmis.
- Asimetrijos kontrolė – reaguoja į nevienodas fazių įtampas.
- Fazės dingimo kontrolė – atjungia dingus fazei.
Kur naudojama?
- Trifaziai varikliai su kontaktoriumi
- Gręžinių ir drenažo siurbliai
- Kompresoriai, ventiliatoriai, konvejeriai
- Šaldymo įranga, šaldymo sunkvežimiai
- Žemės ūkio ir statybvietės įranga
- Automatikos skydai
Naudojimas pagal poreikį
Automatikos montuotojui.
Fazių kontrolė kontaktoriaus valdymo grandinėje.Ūkio ar dirbtuvių savininkui.
Siurblys ir kompresorius saugomi nuo dingusios fazės.Elektrikui.
Kompaktiška relė variklio skydui.Praktinis panaudojimas
Gręžinio siurblys ar kompresorius valdomas kontaktoriumi. Dingus vienai fazei ar sukeitus fazes po remonto VEXEN PCR3N neleidžia varikliui dirbti – kontaktorius atjungiamas.Pliusai
- Fazės dingimo ir kitų sutrikimų kontrolė
- Kompaktiška
- Tinka kontaktoriui valdyti
- DIN montavimas
Minusai / ribojimai
- Galingą apkrovą reikia jungti per kontaktorių
- Neapsaugo nuo žaibo impulsų
- Nepakeičia variklio apsauginio automato
Saugos ir montavimo pastabos
- Montuokite tik atjungę maitinimą; darbus atlieka kvalifikuotas elektrikas.
- Galingą apkrovą junkite tik per kontaktorių.
- Prieš paleidžiant patikrinkite fazių seką.
- Nustatykite vardinę įtampą Un pagal tinklą.
Greitas pasirinkimo gidas
3F+N127–265 V (L-N)U> / U<fazių sekaTinka, kai reikia:- apsaugoti trifazį variklį ar siurblį
- kontroliuoti fazių seką ir fazės dingimą
Patikrinkite prieš naudojimą:- tinklo įtampa atitinka relės Un
- kontaktoriaus ritės srovė ≤ kontakto srovės
Svarbus priminimas: relė nepakeičia variklio apsauginio automato ir šiluminės relės.DUK
Ar galima variklį jungti tiesiogiai per relę?
Ne – per kontaktorių.Ar reikia nulio?
Priklauso nuo modelio – žr. techninę lentelę.Nuo ko saugo?
Nuo fazės dingimo ir, pagal modelį, nuo neteisingos sekos, asimetrijos ar įtampos nukrypimų.Ar apsaugo nuo žaibo?
Ne – tam reikia SPD.Ar atsistato automatiškai?
Taip, parametrams grįžus į normą.Ar pakeičia šiluminę relę?
Ne.Trifazė įtampos ir fazių kontrolės relė | 3F+N | 127–265 V (L-N) | U> / U< | fazių seka | DIN | VEXEN | PCR3N
VEXEN PCR3N – trifazių variklių ir siurblių apsauga nuo fazės dingimo ir tinklo sutrikimų.
