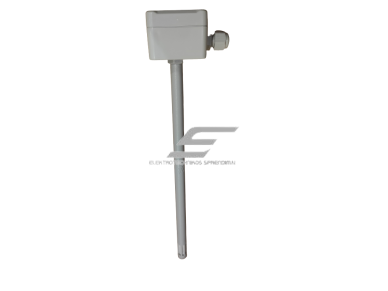

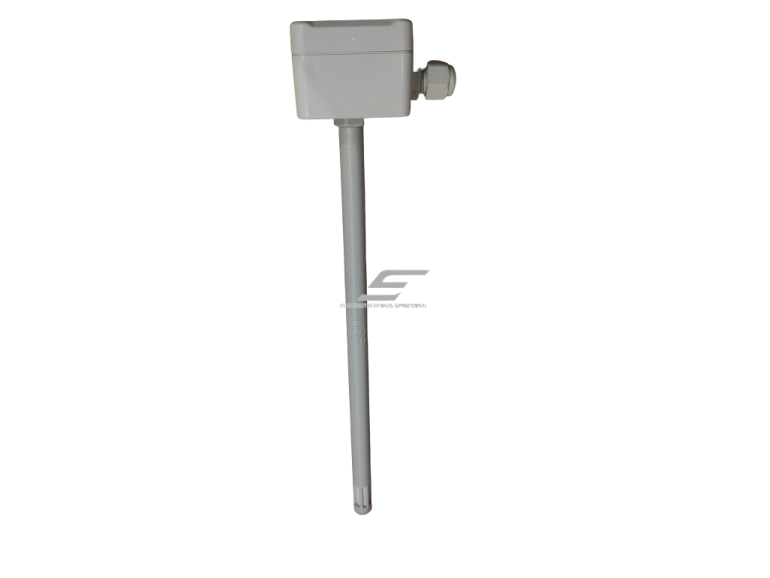

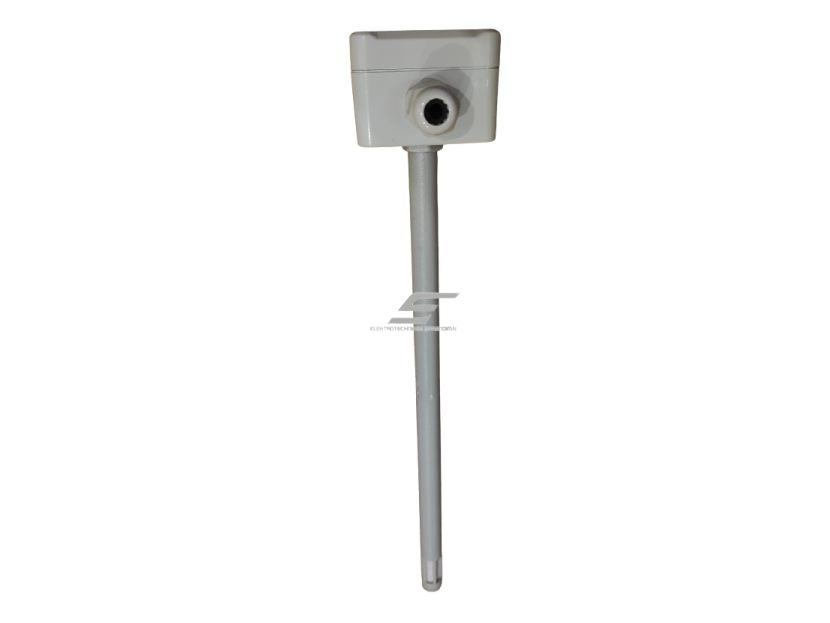

Kanalinis temperatūros jutiklis | daviklis | Ni1000 | 1000 Ω esant 0 °C | ortakiams
Kodas: Ni1000Kaina 24.20 € su PVM( 20.00 € be PVM )Pasyvus Ni1000 jutiklis vėdinimo ir oro kondicionavimo ortakio oro temperatūrai matuoti. Jungiamas tiesiai į HVAC valdiklio Ni1000 įėjimą – prieš užsakydami patikrinkite, kokia charakteristika (DIN ar LG) nustatyta valdiklyje.
-
Kanalinis temperatūros jutiklis Ni1000 – ortakio oro temperatūrai matuoti
Kanalinis Ni1000 jutiklis montuojamas vėdinimo ar oro kondicionavimo ortakyje ir matuoja pratekančio oro temperatūrą. Tai pasyvus varžinis elementas: jo varža kinta pagal temperatūrą, o vertę nuskaito valdiklis, termostatas ar signalo keitiklis. Ni1000 – nikelinis varžinis elementas, kurio varža 0 °C temperatūroje yra 1000 Ω. Prieš užsakydami įsitikinkite, kad valdiklio įėjimas palaiko būtent Ni1000.
Pagrindinė mintis:
Ni1000 dažnai naudojamas pastatų automatikoje – daugelis HVAC valdiklių turi jam skirtus įėjimus. Didelė bazinė varža (1000 Ω) ir didelis jautris reiškia, kad laidų varža rodmenį veikia nežymiai, todėl paprastai pakanka 2 laidų jungimo. Svarbiausia – žinoti, kurios Ni1000 charakteristikos reikia jūsų valdikliui: DIN (TK 6180 ppm/K) ar LG (TK 5000 ppm/K).Jutiklio elementas
Ni1000Varža esant 0 °C
1000 ΩVarža esant 100 °C
1618 Ω (DIN) / 1500 Ω (LG)Montavimas
ortakyjeVeikimo principas
Varžiniame jutiklyje (RTD) metalo varža didėja kylant temperatūrai. Ni1000 elemento varža 0 °C temperatūroje – 1000 Ω, 100 °C – 1618 Ω (DIN) / 1500 Ω (LG). Valdiklis per elementą leidžia nedidelę matavimo srovę, matuoja įtampos kritimą ir perskaičiuoja jį į temperatūrą.
Ni1000 rinkoje yra dviejų charakteristikų: pagal DIN 43760 (TK 6180 ppm/K, apie 1618 Ω esant 100 °C) ir Ni1000-LG (TK 5000 ppm/K, apie 1500 Ω esant 100 °C). Esant 0 °C abiejų varža vienoda – 1000 Ω, tačiau kylant temperatūrai skirtumas didėja, todėl valdiklyje turi būti pasirinkta ta pati charakteristika. Kuri tiekiama šioje partijoje – pasitikslinkite prieš užsakydami.
Kanalinio jutiklio zondas įstatomas per ortakio sienelę taip, kad jautrioji dalis būtų oro sraute. Rodmuo atspindi tiekiamo, šalinamo ar lauko oro temperatūrą toje vietoje, kur sumontuotas zondas.
Kuo naudingas kanalinis Ni1000 jutiklis?
Kanalinis Ni1000 tinka keičiant ar įrengiant jutiklius HVAC valdikliuose, kurių įėjimai skirti Ni1000. Dėl didelio jautrio (apie 5–6 Ω/K) laidų varža rodmenį veikia mažai, todėl jutiklį galima jungti paprastu dviejų gyslų kabeliu ir didesniu atstumu nei PT100.Techninės specifikacijos
Prekės tipas Kanalinis (ortakio) temperatūros jutiklis, pasyvus Gamintojas / modelis Gamintojas nenurodytas / Ni1000 Jutiklio elementas Ni1000 (nikelis) Varža esant 0 °C 1000 Ω Varža esant 100 °C 1618 Ω (DIN) / 1500 Ω (LG) Charakteristika Ni1000 pagal DIN 43760 (TK 6180 ppm/K) arba Ni1000-LG (TK 5000 ppm/K) – tikslinkite Jautris (vidutiniškai 0–100 °C) ≈ 6,18 Ω/K (DIN) / ≈ 5,0 Ω/K (LG) Išėjimo signalas Varža (pasyvus, be maitinimo) Matavimo diapazonas, IP, zondo ilgis, laidų skaičius Tikslinkite pagal konkrečią partiją – kreipkitės į vadybininką Pagrindinės funkcijos
- Ortakio oro temperatūros matavimas – tiekiamo, šalinamo ar lauko oro kontrolė vėdinimo įrenginyje
- Pasyvus varžinis signalas – nereikia atskiro maitinimo, jungiama tiesiai į valdiklio įėjimą
- Didelis jautris – apie 5–6 Ω/K, todėl laidų varža rodmenį veikia mažai
- Suderinamumas su HVAC valdikliais – Ni1000 įėjimus turi daug pastatų automatikos valdiklių
- Grįžtamasis ryšys reguliavimui – valdiklis pagal rodmenį keičia šildymo, vėsinimo ar rekuperatoriaus galią
- Apsaugos logikai – rodmuo naudojamas, pvz., šildytuvo užšalimo ar perkaitimo apsaugos funkcijose valdiklyje
Kuo skiriasi nuo panašių?
NTC jutiklis (pvz., 10 kΩ) NTC varža krenta kylant temperatūrai ir kinta netiesiškai; Ni1000 varža auga, charakteristika apibrėžta. PT1000 Abu turi 1000 Ω esant 0 °C, bet skiriasi metalas ir kreivė: Ni1000 jautresnis, PT1000 standartizuotas pagal IEC 60751. Vienas kito nepakeičia. Ni1000-LG ir Ni1000 DIN Esant 0 °C abu – 1000 Ω, bet esant 100 °C – apie 1500 Ω ir 1618 Ω. Valdiklio nustatymas turi atitikti jutiklio charakteristiką. Kur naudojamas?
- Vėdinimo įrenginių tiekiamo oro ortakiuose
- Šalinamo oro ortakiuose
- Lauko oro paėmimo ortakiuose
- Oro kondicionavimo sistemose (AHU)
- Pastatų automatikos (BMS) sistemose
- Pramoninėse vėdinimo ir džiovinimo sistemose
Naudojimas pagal poreikį
Pradedančiajam.
Svarbiausia – jutiklio tipas turi sutapti su valdiklio nustatymu. Jei valdiklyje pasirinktas Ni1000, tinka šis jutiklis; kito tipo jutiklis rodys klaidingą temperatūrą.Pažengusiam montuotojui.
Prieš keisdami seną jutiklį, valdiklio dokumentacijoje patikrinkite, ar įėjimas skirtas Ni1000 (DIN, TK 6180) ar Ni1000-LG (TK 5000). Jei abejojate, išmatuokite seno jutiklio varžą žinomoje temperatūroje ir palyginkite su abiem kreivėmis. Ni1000 (DIN) 2 laidų jungime 1 Ω laidų varžos duoda tik apie 0,16 °C paklaidą.Energetikui / projektuotojui.
Projekte nurodykite elemento tipą (Ni1000), charakteristiką, tikslumo klasę, jungimo schemą ir zondo ilgį pagal ortakio dydį. Jutiklį numatykite tiesioje ortakio atkarpoje, toliau nuo šildytuvo ar ventiliatoriaus.Praktinis panaudojimas
Biurų pastato vėdinimo įrenginyje sugedo šalinamo oro jutiklis, o valdiklio įėjimas sukonfigūruotas Ni1000. Montuotojas valdiklio meniu patikrina, kuri Ni1000 charakteristika pasirinkta, užsako atitinkamą jutiklį ir sumontuoja jį į tą pačią ortakio angą – valdiklio perprogramuoti nereikia.Pliusai / privalumai
- Pasyvus – nereikia maitinimo
- Standartinė charakteristika – lengva sukonfigūruoti valdiklyje
- Paprastas jungimas į varžinį įėjimą
- Didelis jautris – laidų įtaka mažesnė nei PT100
- Tinka gyvenamųjų, komercinių ir pramoninių pastatų vėdinimui
Minusai / ribojimai
- Veikia tik su valdikliu, palaikančiu Ni1000 įėjimą
- Yra dvi Ni1000 charakteristikos (DIN ir LG) – būtina žinoti, kurios reikia
- Tikslūs matmenys, IP ir diapazonas šiai partijai nepatvirtinti – tikslinkite prieš užsakydami
Saugos ir montavimo pastabos
- ⚡ Jutiklis jungiamas į valdiklį ar skydą, kuriame gali būti 230 V AC grandinių – prieš darbus atjunkite įtampą; skyde dirba kvalifikuotas elektrikas.
- Signalo kabelį tieskite atskirai nuo galios kabelių ir dažnio keitiklių linijų – taip sumažinsite trikdžius.
- Ortakio angą aplink zondą užsandarinkite, kad nebūtų įsiurbiama oro ir nesiformuotų kondensatas.
- Nemontuokite iš karto už šildytuvo ar prie ventiliatoriaus – oras ten nesusimaišęs, rodmuo bus netikslus.
Greitas pasirinkimo gidas
Ni10001000 Ω esant 0 °COrtakisPasyvus signalasTinka, kai reikia:- Pakeisti esamą to paties tipo (Ni1000) ortakio jutiklį
- Matuoti tiekiamo ar šalinamo oro temperatūrą
- Prijungti prie HVAC valdiklio su Ni1000 įėjimu
Patikrinkite prieš pasirinkimą:- Ar valdiklio įėjimas sukonfigūruotas Ni1000 tipui
- Kuri Ni1000 charakteristika (DIN TK 6180 ar LG TK 5000) nustatyta valdiklyje
- Zondo ilgį pagal ortakio skersmenį ir montavimo vietą
Svarbus priminimas: Ni1000 nepakeičia PT1000, NTC ar kitos charakteristikos Ni1000 – net jei esant 0 °C varža ta pati (1000 Ω). Jutiklis tik matuoja, reguliavimą atlieka valdiklis.☝ Elsprendimai.eu rekomenduoja:- Davikliai ir jutikliai – pasirinkimo gidas – kaip atskirti NTC, PT ir Ni jutiklius
- Temperatūros jutikliai ir termostatai – kiti ortakio, panardinami ir paviršiaus jutikliai
- Signalų keitikliai – kai Ni1000 signalą reikia paversti standartiniu analoginiu signalu
DUK
Ar šiam jutikliui reikia maitinimo?
Ne. Tai pasyvus varžinis elementas – matavimo srovę tiekia valdiklio įėjimas.Ar galiu Ni1000 pakeisti NTC jutikliu?
Ne. Skiriasi varža ir charakteristikos kreivė, todėl valdiklis rodys klaidingą temperatūrą. Jutiklio tipas turi atitikti valdiklio nustatymą.Kaip patikrinti, ar jutiklis veikia?
Atjunkite jį nuo valdiklio ir multimetru išmatuokite varžą. Esant 0 °C ji turi būti apie 1000 Ω, kambario temperatūroje – šiek tiek didesnė.Kur ortakyje montuoti jutiklį?
Tiesioje atkarpoje, kur oras gerai susimaišęs – ne iš karto už šildytuvo, aušintuvo ar ventiliatoriaus.Kuo skiriasi Ni1000 ir Ni1000-LG?
Esant 0 °C abu turi 1000 Ω, bet skiriasi temperatūrinis koeficientas: DIN – 6180 ppm/K (apie 1618 Ω esant 100 °C), LG – 5000 ppm/K (apie 1500 Ω). Valdiklyje turi būti pasirinkta ta pati charakteristika.Ar Ni1000 galima jungti dviem laidais?
Dažniausiai taip – dėl didelio jautrio 2 laidų jungimo paklaida nedidelė. Labai ilgoms linijoms valdiklyje galima įvesti laidų varžos korekciją.Šaltiniai: Elemento charakteristika – bendrosios Ni1000 charakteristikos: DIN 43760 (TK 6180 ppm/K) ir Ni1000-LG (TK 5000 ppm/K). Konkretaus gamintojo duomenų lapas nerastas, todėl matmenys, IP ir diapazonas nenurodyti. Tikrinta 2026-10-18.
