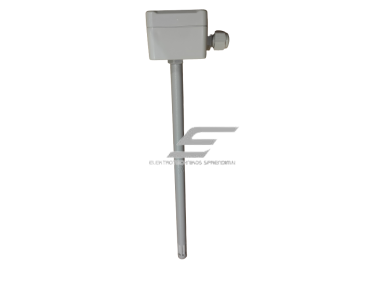

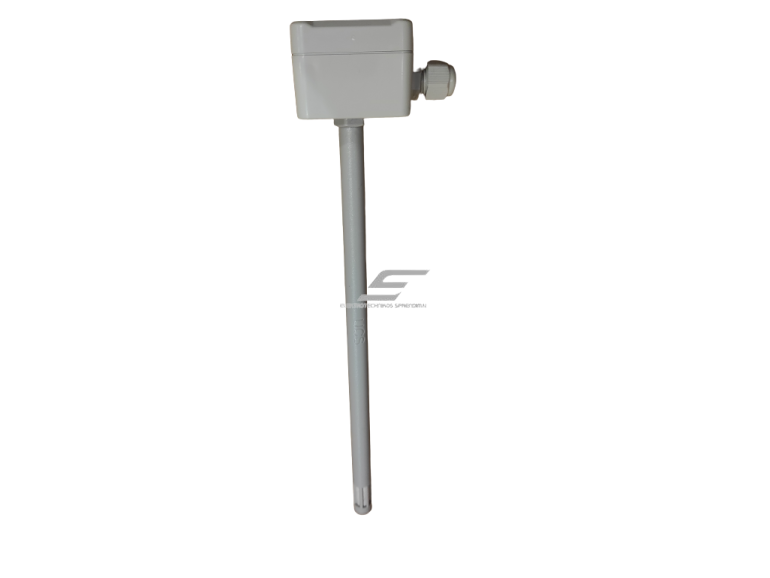

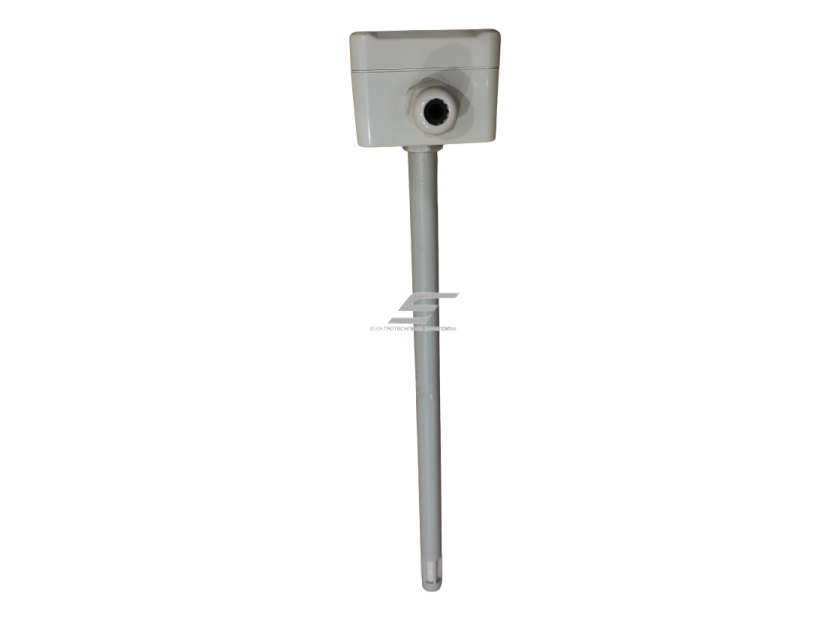

  • Kanalinis temperatūros jutiklis | daviklis | NTC 2,2 kΩ | pasyvus varžinis | ortakiams

    Kodas: NTC 2.2 kOm

    Kanalinis NTC 2,2 kΩ temperatūros jutiklis matuoja oro temperatūrą vėdinimo ortakyje ir perduoda ją valdikliui varžos pokyčiu. Tinka tik valdikliams, kurių įėjimas sukonfigūruotas būtent NTC 2,2 kΩ jutikliui.

  • Kanalinis temperatūros jutiklis NTC 2,2 kΩ ortakiams

    Kanalinis temperatūros jutiklis NTC 2,2 kΩ skirtas oro temperatūrai matuoti vėdinimo ir oro kondicionavimo ortakiuose. Jutiklio zondas įstatomas į ortakį, o jame esantis NTC termistorius keičia savo varžą pagal oro temperatūrą. Valdiklis šią varžą perskaičiuoja į temperatūrą ir pagal ją reguliuoja šildymą, vėsinimą ar ventiliatorių darbą.

    ⚠ Jutiklis veiks teisingai tik su valdikliu, kurio įėjimas skirtas NTC 2,2 kΩ jutikliui. Kito nominalo NTC, PT100, PT1000 ar Ni1000 jutiklis tame pačiame įėjime rodys klaidingą temperatūrą.
    Pagrindinė mintis:
    Tai paprastas pasyvus jutiklis: jam nereikia maitinimo, jis neturi elektronikos, kuri galėtų sugesti, o signalas – tik varža. Svarbiausia parinkti tą patį nominalą, kurio tikisi valdiklis. NTC 2,2 kΩ – rečiau paplitęs nominalas, todėl šis jutiklis dažniausiai perkamas keičiant tokį patį jau sumontuotą jutiklį arba pagal konkretaus valdiklio reikalavimą.
    Elementas
    NTC termistorius
    Nominali varža
    2,2 kΩ
    Signalas
    pasyvus, varžinis
    Montavimas
    ortakyje

    Veikimo principas

    NTC (angl. Negative Temperature Coefficient) termistoriaus varža mažėja kylant temperatūrai ir didėja temperatūrai krentant. Nominali varža – šiuo atveju 2,2 kΩ – įprastai nurodoma esant 25 °C.

    Valdiklis per jutiklį leidžia nedidelę matavimo srovę, matuoja varžą ir pagal į jį įrašytą NTC kreivę apskaičiuoja temperatūrą. Kreivė priklauso ne tik nuo nominalo, bet ir nuo termistoriaus B konstantos, todėl ji turi sutapti su valdiklio nustatymu.

    Kanalinio jutiklio zondas įstatomas į ortakį per angą sienelėje ir pritvirtinamas, kad matavimo dalis būtų oro sraute. Taip matuojama tiekiamo, šalinamo, lauko ar recirkuliacinio oro temperatūra.

    Kuo naudingas kanalinis NTC 2,2 kΩ jutiklis?
    Jis leidžia greitai atkurti valdymą, kai sugenda tokio paties tipo jutiklis: nereikia keisti valdiklio nustatymų ar perprogramuoti sistemos. Pasyvus jutiklis nereikalauja maitinimo, todėl jungimas paprastas – du laidai iki valdiklio įėjimo.

    Techninės specifikacijos

    Prekės tipas Kanalinis temperatūros jutiklis (daviklis)
    Gamintojas / modelis Nenurodytas / NTC 2,2 kΩ
    Jutiklio elementas NTC termistorius
    Nominali varža 2,2 kΩ (įprastai nurodoma esant 25 °C)
    Temperatūrinis koeficientas Neigiamas – varža mažėja kylant temperatūrai
    Signalo tipas Pasyvus varžinis, maitinimo nereikia
    Montavimo vieta Vėdinimo / oro kondicionavimo ortakis

    Pagrindinės funkcijos

    • Oro temperatūros matavimas ortakyje – valdiklis gauna realią srauto temperatūrą
    • Pasyvus varžinis signalas – nereikia maitinimo šaltinio ir papildomų keitiklių
    • NTC 2,2 kΩ nominalas – tiesioginis pakaitalas tokio paties nominalo jutikliui
    • Tiekiamo oro reguliavimas – šildytuvo ar vėsintuvo valdymas pagal nustatytą tiekiamo oro temperatūrą
    • Šalinamo ir lauko oro kontrolė – duomenys rekuperacijai ir apsaugoms nuo užšalimo
    • Paprastas jungimas – NTC termistorius neturi poliškumo, laidų jungimo tvarka nesvarbi
    • Nėra aktyvios elektronikos – mažiau komponentų, kurie galėtų sugesti

    Kuo skiriasi nuo panašių?

    NTC 1,8 / 10 / 20 kΩ jutikliai Tas pats veikimo principas, bet kita varža ir kita kreivė. Tarpusavyje nekeičiami – valdiklis rodys klaidingą temperatūrą.
    PT100 / PT1000 Platinos jutikliai su teigiamu, beveik tiesiniu koeficientu (100 Ω / 1000 Ω esant 0 °C pagal IEC 60751). Reikia valdiklio su PT įėjimu.
    Ni1000 Nikelio jutiklis su teigiamu koeficientu (1000 Ω esant 0 °C). Kitas valdiklio įėjimo tipas.
    Aktyvūs jutikliai 0–10 V / 4–20 mA Turi elektroniką ir maitinimą, siunčia unifikuotą signalą. NTC jutiklis pasyvus ir jungiamas tiesiai prie NTC įėjimo.

    Kur naudojamas?

    • Vėdinimo įrenginių tiekiamo oro ortakiuose
    • Šalinamo (ištraukiamo) oro ortakiuose
    • Lauko oro paėmimo ortakiuose
    • Oro kondicionavimo ir vėsinimo sistemose
    • Rekuperatorių ir oro šildytuvų valdyme
    • Pastatų automatikos (BMS) sistemose, kur valdiklis turi NTC 2,2 kΩ įėjimą

    Naudojimas pagal poreikį

    Pradedančiajam.
    Pažiūrėkite, koks jutiklis sumontuotas dabar arba ką nurodo valdiklio instrukcija. Jei ten parašyta NTC 2,2 kΩ – šis jutiklis tinka.
    Pažengusiam montuotojui.
    Prieš keisdami jutiklį, multimetru išmatuokite seno jutiklio varžą ir palyginkite su temperatūra ortakyje – taip įsitikinsite, kad nominalas sutampa.
    Energetikui / projektuotojui.
    Specifikacijoje nurodykite ne tik NTC nominalą, bet ir valdiklio gamintojo reikalaujamą kreivę (B konstantą), kad nebūtų sumaišyti skirtingų gamintojų NTC jutikliai.

    Praktinis panaudojimas

    Vėdinimo įrenginys pradėjo rodyti nerealią tiekiamo oro temperatūrą, o valdiklio meniu nurodytas NTC 2,2 kΩ jutiklis. Atjungus seną jutiklį ir išmatavus varžą paaiškėja, kad grandinė nutrūkusi. Sumontavus naują NTC 2,2 kΩ kanalinį jutiklį toje pačioje ortakio vietoje, valdiklio nustatymų keisti nereikia – temperatūra vėl rodoma teisingai.

    Pliusai / privalumai

    • Nereikia maitinimo – paprastesnis jungimas
    • Nėra aktyvios elektronikos
    • Didelis varžos pokytis vienam laipsniui – valdikliui lengva matuoti
    • Tiesioginis pakaitalas tokio paties NTC 2,2 kΩ jutikliui
    • Neturi poliškumo
    • Tinka daugumai kanalinio montavimo vietų vėdinimo sistemose

    Minusai / ribojimai

    • Tinka tik valdikliui su NTC 2,2 kΩ įėjimu
    • Kreivė netiesinė ir priklauso nuo B konstantos – skirtingų gamintojų NTC gali skirtis
    • Ilgose linijose su trukdžiais pasyvus varžinis signalas jautresnis nei 4–20 mA
    • Gamintojo duomenys (diapazonas, IP, zondo ilgis) šiai prekei nenurodyti – tikslinkite prieš užsakydami

    Saugos ir montavimo pastabos

    • ⚡ Jei jungiama valdiklio skyde, kuriame yra 230 V grandinių, prieš darbus atjunkite įtampą. Montavimo darbus atlieka kvalifikuotas elektrikas.
    • ⚠ Jutiklio laidų nejunkite prie maitinimo įtampos – tai pažeis termistorių.
    • Zondą įstatykite taip, kad matavimo dalis būtų oro sraute, o ne prie ortakio sienelės.
    • Tiekiamo oro jutiklį montuokite po šildytuvo ar vėsintuvo, pakankamu atstumu, kad oras būtų susimaišęs.
    • Signalo kabelį tieskite atskirai nuo galios kabelių, kad trukdžiai neiškraipytų matavimo.
    • Angą ortakyje sandarinkite, kad nebūtų oro nuotėkio ir kondensato.

    Greitas pasirinkimo gidas

    NTC 2,2 kΩ
    Pasyvus varžinis
    Ortakiui
    Be maitinimo
    Tinka, kai reikia:
    • pakeisti sugedusį NTC 2,2 kΩ kanalinį jutiklį
    • prijungti oro temperatūros matavimą prie valdiklio su NTC 2,2 kΩ įėjimu
    • valdyti tiekiamo oro temperatūrą vėdinimo įrenginyje
    • paprasto pasyvaus jutiklio be atskiro maitinimo
    Patikrinkite prieš pasirinkimą:
    • kokio tipo ir nominalo jutiklį nurodo valdiklio instrukcija
    • ar valdiklio NTC kreivė (B konstanta) atitinka jutiklį
    • reikiamą zondo ilgį pagal ortakio dydį
    • matavimo diapazoną ir apsaugos klasę – jų prašykite iš mūsų prieš užsakydami
    Svarbus priminimas: NTC jutiklio negalima pakeisti kito nominalo ar kito tipo (PT100, PT1000, Ni1000) jutikliu nepakeitus valdiklio nustatymų – kitaip valdiklis rodys ir reguliuos pagal klaidingą temperatūrą.
    ☝ Elsprendimai.eu rekomenduoja:

    DUK

    Ar galiu NTC 2,2 kΩ jutiklį pakeisti NTC 10 kΩ ar kitu nominalu?
    Ne, jei valdiklis sukonfigūruotas NTC 2,2 kΩ jutikliui. Skirtingo nominalo jutiklis duos kitą varžą ir valdiklis rodys klaidingą temperatūrą.
    Kaip patikrinti, ar senas jutiklis yra NTC 2,2 kΩ?
    Išmatuokite jo varžą multimetru žinomoje temperatūroje: apie 25 °C NTC 2,2 kΩ jutiklio varža turėtų būti artima 2,2 kΩ. Kylant temperatūrai varža turi mažėti.
    Ar jutikliui reikia maitinimo?
    Ne. Tai pasyvus varžinis jutiklis – matavimo srovę jam tiekia valdiklio įėjimas.
    Ar svarbu laidų poliškumas?
    Ne, NTC termistorius poliškumo neturi, todėl du laidai jungiami bet kuria tvarka.
    Ar visi NTC 2,2 kΩ jutikliai vienodi?
    Nominalas sutampa, bet kreivė priklauso ir nuo B konstantos. Jei valdiklio gamintojas nurodo konkrečią kreivę, ją reikia patikrinti.
    Kokį diapazoną ir IP klasę turi šis jutiklis?
    Šie duomenys aprašyme nenurodyti, nes jų nepavyko patvirtinti gamintojo dokumentais. Prieš užsakydami susisiekite su mumis – patikslinsime.

    Šaltiniai: Bendrieji NTC termistorių veikimo principai; PT100 / PT1000 palyginimui – IEC 60751. Gamintojo duomenų lapo šiai prekei patvirtinti nepavyko. Tikrinta 2026-10-18.

    Kanalinis temperatūros jutiklis NTC 2,2 kΩ – pakaitalas ŠVOK valdikliams

    Kanalinis NTC 2,2 kΩ temperatūros jutiklis matuoja oro temperatūrą vėdinimo ir kondicionavimo ortakiuose ir perduoda ją valdikliui pasyviu varžiniu signalu. Jis tinka tik valdikliams su NTC 2,2 kΩ įėjimu, todėl prieš užsakant verta patikrinti valdiklio instrukciją.
