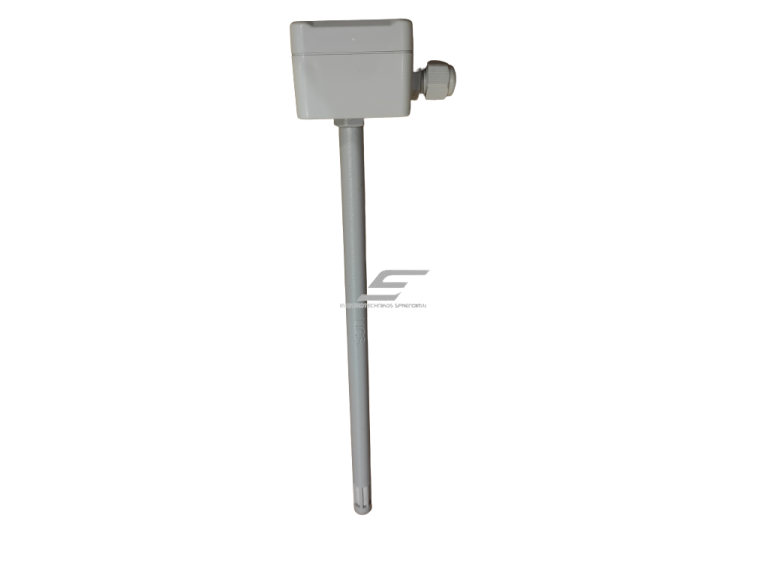

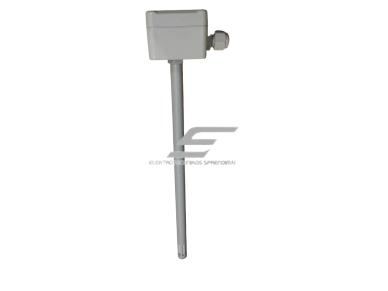

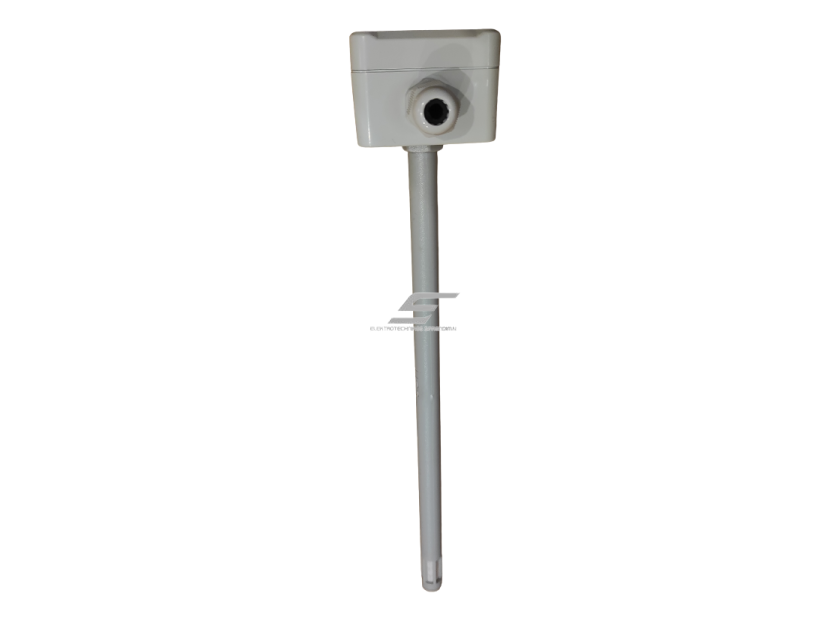

Kanalinis temperatūros jutiklis | daviklis | NTC 20 kΩ | pasyvus varžinis | ortakiams
Kodas: NTC20 kOmKaina 24.20 € su PVM( 20.00 € be PVM )Kanalinis NTC 20 kΩ temperatūros jutiklis matuoja oro temperatūrą vėdinimo ortakyje ir perduoda ją valdikliui varžos pokyčiu. Tinka tik valdikliams, kurių įėjimas sukonfigūruotas būtent NTC 20 kΩ jutikliui.
-
Kanalinis temperatūros jutiklis NTC 20 kΩ ortakiams
Kanalinis temperatūros jutiklis NTC 20 kΩ skirtas oro temperatūrai matuoti vėdinimo ir oro kondicionavimo ortakiuose. Jutiklio zondas įstatomas į ortakį, o jame esantis NTC termistorius keičia savo varžą pagal oro temperatūrą. Valdiklis šią varžą perskaičiuoja į temperatūrą ir pagal ją reguliuoja šildymą, vėsinimą ar ventiliatorių darbą.
⚠ Jutiklis veiks teisingai tik su valdikliu, kurio įėjimas skirtas NTC 20 kΩ jutikliui. Kito nominalo NTC, PT100, PT1000 ar Ni1000 jutiklis tame pačiame įėjime rodys klaidingą temperatūrą.Pagrindinė mintis:
Tai paprastas pasyvus jutiklis: jam nereikia maitinimo, jis neturi elektronikos, kuri galėtų sugesti, o signalas – tik varža. Svarbiausia parinkti tą patį nominalą, kurio tikisi valdiklis. NTC 20 kΩ – rečiau paplitęs nominalas, todėl šis jutiklis dažniausiai perkamas keičiant tokį patį jau sumontuotą jutiklį arba pagal konkretaus valdiklio reikalavimą.Elementas
NTC termistoriusNominali varža
20 kΩSignalas
pasyvus, varžinisMontavimas
ortakyjeVeikimo principas
NTC (angl. Negative Temperature Coefficient) termistoriaus varža mažėja kylant temperatūrai ir didėja temperatūrai krentant. Nominali varža – šiuo atveju 20 kΩ – įprastai nurodoma esant 25 °C.
Valdiklis per jutiklį leidžia nedidelę matavimo srovę, matuoja varžą ir pagal į jį įrašytą NTC kreivę apskaičiuoja temperatūrą. Kreivė priklauso ne tik nuo nominalo, bet ir nuo termistoriaus B konstantos, todėl ji turi sutapti su valdiklio nustatymu.
Kanalinio jutiklio zondas įstatomas į ortakį per angą sienelėje ir pritvirtinamas, kad matavimo dalis būtų oro sraute. Taip matuojama tiekiamo, šalinamo, lauko ar recirkuliacinio oro temperatūra.
Kuo naudingas kanalinis NTC 20 kΩ jutiklis?
Jis leidžia greitai atkurti valdymą, kai sugenda tokio paties tipo jutiklis: nereikia keisti valdiklio nustatymų ar perprogramuoti sistemos. Pasyvus jutiklis nereikalauja maitinimo, todėl jungimas paprastas – du laidai iki valdiklio įėjimo.Techninės specifikacijos
Prekės tipas Kanalinis temperatūros jutiklis (daviklis) Gamintojas / modelis Nenurodytas / NTC 20 kΩ Jutiklio elementas NTC termistorius Nominali varža 20 kΩ (įprastai nurodoma esant 25 °C) Temperatūrinis koeficientas Neigiamas – varža mažėja kylant temperatūrai Signalo tipas Pasyvus varžinis, maitinimo nereikia Montavimo vieta Vėdinimo / oro kondicionavimo ortakis Pagrindinės funkcijos
- Oro temperatūros matavimas ortakyje – valdiklis gauna realią srauto temperatūrą
- Pasyvus varžinis signalas – nereikia maitinimo šaltinio ir papildomų keitiklių
- NTC 20 kΩ nominalas – tiesioginis pakaitalas tokio paties nominalo jutikliui
- Tiekiamo oro reguliavimas – šildytuvo ar vėsintuvo valdymas pagal nustatytą tiekiamo oro temperatūrą
- Šalinamo ir lauko oro kontrolė – duomenys rekuperacijai ir apsaugoms nuo užšalimo
- Paprastas jungimas – NTC termistorius neturi poliškumo, laidų jungimo tvarka nesvarbi
- Nėra aktyvios elektronikos – mažiau komponentų, kurie galėtų sugesti
Kuo skiriasi nuo panašių?
NTC 1,8 / 2,2 / 10 kΩ jutikliai Tas pats veikimo principas, bet kita varža ir kita kreivė. Tarpusavyje nekeičiami – valdiklis rodys klaidingą temperatūrą. PT100 / PT1000 Platinos jutikliai su teigiamu, beveik tiesiniu koeficientu (100 Ω / 1000 Ω esant 0 °C pagal IEC 60751). Reikia valdiklio su PT įėjimu. Ni1000 Nikelio jutiklis su teigiamu koeficientu (1000 Ω esant 0 °C). Kitas valdiklio įėjimo tipas. Aktyvūs jutikliai 0–10 V / 4–20 mA Turi elektroniką ir maitinimą, siunčia unifikuotą signalą. NTC jutiklis pasyvus ir jungiamas tiesiai prie NTC įėjimo. Kur naudojamas?
- Vėdinimo įrenginių tiekiamo oro ortakiuose
- Šalinamo (ištraukiamo) oro ortakiuose
- Lauko oro paėmimo ortakiuose
- Oro kondicionavimo ir vėsinimo sistemose
- Rekuperatorių ir oro šildytuvų valdyme
- Pastatų automatikos (BMS) sistemose, kur valdiklis turi NTC 20 kΩ įėjimą
Naudojimas pagal poreikį
Pradedančiajam.
Pažiūrėkite, koks jutiklis sumontuotas dabar arba ką nurodo valdiklio instrukcija. Jei ten parašyta NTC 20 kΩ – šis jutiklis tinka.Pažengusiam montuotojui.
Prieš keisdami jutiklį, multimetru išmatuokite seno jutiklio varžą ir palyginkite su temperatūra ortakyje – taip įsitikinsite, kad nominalas sutampa.Energetikui / projektuotojui.
Specifikacijoje nurodykite ne tik NTC nominalą, bet ir valdiklio gamintojo reikalaujamą kreivę (B konstantą), kad nebūtų sumaišyti skirtingų gamintojų NTC jutikliai.Praktinis panaudojimas
Vėdinimo įrenginys pradėjo rodyti nerealią tiekiamo oro temperatūrą, o valdiklio meniu nurodytas NTC 20 kΩ jutiklis. Atjungus seną jutiklį ir išmatavus varžą paaiškėja, kad grandinė nutrūkusi. Sumontavus naują NTC 20 kΩ kanalinį jutiklį toje pačioje ortakio vietoje, valdiklio nustatymų keisti nereikia – temperatūra vėl rodoma teisingai.Pliusai / privalumai
- Nereikia maitinimo – paprastesnis jungimas
- Nėra aktyvios elektronikos
- Didelis varžos pokytis vienam laipsniui – valdikliui lengva matuoti
- Tiesioginis pakaitalas tokio paties NTC 20 kΩ jutikliui
- Neturi poliškumo
- Tinka daugumai kanalinio montavimo vietų vėdinimo sistemose
Minusai / ribojimai
- Tinka tik valdikliui su NTC 20 kΩ įėjimu
- Kreivė netiesinė ir priklauso nuo B konstantos – skirtingų gamintojų NTC gali skirtis
- Ilgose linijose su trukdžiais pasyvus varžinis signalas jautresnis nei 4–20 mA
- Gamintojo duomenys (diapazonas, IP, zondo ilgis) šiai prekei nenurodyti – tikslinkite prieš užsakydami
Saugos ir montavimo pastabos
- ⚡ Jei jungiama valdiklio skyde, kuriame yra 230 V grandinių, prieš darbus atjunkite įtampą. Montavimo darbus atlieka kvalifikuotas elektrikas.
- ⚠ Jutiklio laidų nejunkite prie maitinimo įtampos – tai pažeis termistorių.
- Zondą įstatykite taip, kad matavimo dalis būtų oro sraute, o ne prie ortakio sienelės.
- Tiekiamo oro jutiklį montuokite po šildytuvo ar vėsintuvo, pakankamu atstumu, kad oras būtų susimaišęs.
- Signalo kabelį tieskite atskirai nuo galios kabelių, kad trukdžiai neiškraipytų matavimo.
- Angą ortakyje sandarinkite, kad nebūtų oro nuotėkio ir kondensato.
Greitas pasirinkimo gidas
NTC 20 kΩPasyvus varžinisOrtakiuiBe maitinimoTinka, kai reikia:- pakeisti sugedusį NTC 20 kΩ kanalinį jutiklį
- prijungti oro temperatūros matavimą prie valdiklio su NTC 20 kΩ įėjimu
- valdyti tiekiamo oro temperatūrą vėdinimo įrenginyje
- paprasto pasyvaus jutiklio be atskiro maitinimo
Patikrinkite prieš pasirinkimą:- kokio tipo ir nominalo jutiklį nurodo valdiklio instrukcija
- ar valdiklio NTC kreivė (B konstanta) atitinka jutiklį
- reikiamą zondo ilgį pagal ortakio dydį
- matavimo diapazoną ir apsaugos klasę – jų prašykite iš mūsų prieš užsakydami
Svarbus priminimas: NTC jutiklio negalima pakeisti kito nominalo ar kito tipo (PT100, PT1000, Ni1000) jutikliu nepakeitus valdiklio nustatymų – kitaip valdiklis rodys ir reguliuos pagal klaidingą temperatūrą.☝ Elsprendimai.eu rekomenduoja:- Daviklių ir jutiklių pasirinkimo gidas – padės suprasti NTC, PT ir Ni jutiklių skirtumus
- Temperatūros jutikliai ir termostatai – kiti nominalai ir PT100 / PT1000 / Ni1000 kanaliniai jutikliai
- Temperatūros ir drėgmės jutikliai – kai ortakyje reikia matuoti ir drėgmę
- Susisiekite su mumis – padėsime patikrinti suderinamumą su jūsų valdikliu
DUK
Ar galiu NTC 20 kΩ jutiklį pakeisti NTC 10 kΩ ar kitu nominalu?
Ne, jei valdiklis sukonfigūruotas NTC 20 kΩ jutikliui. Skirtingo nominalo jutiklis duos kitą varžą ir valdiklis rodys klaidingą temperatūrą.Kaip patikrinti, ar senas jutiklis yra NTC 20 kΩ?
Išmatuokite jo varžą multimetru žinomoje temperatūroje: apie 25 °C NTC 20 kΩ jutiklio varža turėtų būti artima 20 kΩ. Kylant temperatūrai varža turi mažėti.Ar jutikliui reikia maitinimo?
Ne. Tai pasyvus varžinis jutiklis – matavimo srovę jam tiekia valdiklio įėjimas.Ar svarbu laidų poliškumas?
Ne, NTC termistorius poliškumo neturi, todėl du laidai jungiami bet kuria tvarka.Ar visi NTC 20 kΩ jutikliai vienodi?
Nominalas sutampa, bet kreivė priklauso ir nuo B konstantos. Jei valdiklio gamintojas nurodo konkrečią kreivę, ją reikia patikrinti.Kokį diapazoną ir IP klasę turi šis jutiklis?
Šie duomenys aprašyme nenurodyti, nes jų nepavyko patvirtinti gamintojo dokumentais. Prieš užsakydami susisiekite su mumis – patikslinsime.Šaltiniai: Bendrieji NTC termistorių veikimo principai; PT100 / PT1000 palyginimui – IEC 60751. Gamintojo duomenų lapo šiai prekei patvirtinti nepavyko. Tikrinta 2026-10-18.
Kanalinis temperatūros jutiklis NTC 20 kΩ – pakaitalas ŠVOK valdikliams
Kanalinis NTC 20 kΩ temperatūros jutiklis matuoja oro temperatūrą vėdinimo ir kondicionavimo ortakiuose ir perduoda ją valdikliui pasyviu varžiniu signalu. Jis tinka tik valdikliams su NTC 20 kΩ įėjimu, todėl prieš užsakant verta patikrinti valdiklio instrukciją.
