Kilpinis antgalis kabeliams | 4mm² | M6 | presuojamas | T-4/6 | 010190
Kodas: 010190Kaina 0.20 € su PVM( 0.17 € be PVM )Kabelio antgalis presuojamas.
-
Kilpinis antgalis kabeliams | 4mm² | M6 | presuojamas | T-4/6 | 010190

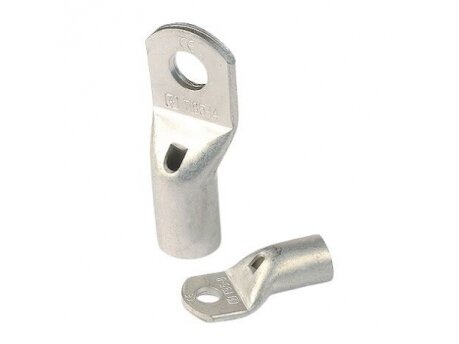

T-4/6 – presuojamas kilpinis kabelio antgalis 4 mm² variniam laidininkui su kontaktine anga varžtui M6. Skirtas kabelio ar laido galui užbaigti ir patikimai prijungti prie gnybto, šynos ar aparato varžto.
Pagrindinė mintis:
Antgalis parenkamas pagal du dydžius: laidininko skerspjūvį (4 mm²) ir varžto, prie kurio jungiama, dydį (M6). Mažo skerspjūvio antgaliai naudojami valdymo grandinėse, skyduose ir įrenginių prijungimui. Teisingai užpresuotas antgalis sudaro mechaniškai tvirtą ir mažos varžos jungtį.Laidininko skerspjūvis
4 mm²Kontaktinė anga
M6Prijungimas
presuojamasSerija / žymėjimas
T-4/6Veikimo principas
Nuo laidininko nuimama izoliacija tokiu ilgiu, koks yra antgalio vamzdelio gylis, ir gysla iki galo įstumiama į vamzdelį.
Vamzdelis užpresuojamas presavimo įrankiu su 4 mm² skerspjūviui skirta matrica. Presuojant vamzdelis deformuojamas kartu su gysla – susidaro vientisa jungtis be varžtinio kontakto.
Kilpinė dalis su anga M6 prisukama prie gnybto ar šynos varžtu, o presavimo vieta izoliuojama termiškai susitraukiančiu vamzdeliu.
Kuo naudingas T-4/6?
Tikslus skerspjūvio ir varžto derinys (4 mm² / M6) – nereikia platinti angos ar presuoti netinkamo dydžio antgalio, todėl jungtis lieka patikima visą eksploatavimo laiką.Techninės specifikacijos
Prekės tipas Kilpinis presuojamas kabelio antgalis Žymėjimas / kodas T-4/6 / 010190 Serija T Laidininko skerspjūvis 4 mm² Kontaktinė anga (varžtui) M6 Laidininkas varinis Prijungimo būdas presavimas Pagrindinės funkcijos
- Laidininko užbaigimas – 4 mm² gysla sutvirtinama ir neišsišakoja po varžtu.
- Presuojama jungtis – tvirta mechaninė ir elektrinė jungtis be papildomo varžto ant gyslos.
- Kontaktinė anga M6 – tiesiogiai tinka M6 varžtui ar smeigei.
- Serija T – vienodo tipo antgaliai visame skerspjūvių ir varžtų diapazone.
- Lengvas identifikavimas – skerspjūvis ir varžto dydis nurodyti žymėjime T-4/6.
Kur naudojamas?
- Valdymo ir automatikos skydai
- Įžeminimo ir išlyginamųjų jungčių laidai
- Variklių ir siurblių gnybtai
- Šildymo ir vėdinimo įrangos prijungimas
- Saulės elektrinių ir keitiklių pagalbinės grandinės
- Gamybos įrenginių remontas
Naudojimas pagal poreikį
Elektrikui montuotojui.
Vienas aiškus derinys 4 mm² / M6 – mažiau klaidų montuojant skydą.Įrenginių remonto meistrui.
Pakeičiamas pažeistas ar perkaitęs antgalis tokio paties dydžio gaminiu.Projektuotojui ir pirkėjui.
Visa T serija – nuo mažų iki didelių skerspjūvių.Praktinis panaudojimas
Jeigu skyde reikia prijungti 4 mm² varinį kabelį prie šynos ar aparato su M6 varžtu, tada naudojamas T-4/6: nuimama izoliacija, gysla įstumiama į vamzdelį, užpresuojama 4 mm² matrica ir jungtis izoliuojama termovamzdeliu.Pliusai
- Tikslus skerspjūvio ir varžto derinys
- Patikima presuota jungtis
- Tinka variniams laidininkams
- Vieninga serijos sistema
- Kompaktiška kilpinė dalis
Minusai / ribojimai
- Neizoliuotas – presavimo vietą reikia izoliuoti termovamzdeliu
- Reikia presavimo įrankio ir tinkamos matricos
- Netinka aliuminio laidininkams – jiems naudojami bimetaliniai antgaliai
- Netinkamo skerspjūvio antgalis nesudarys patikimos jungties
Saugos ir montavimo pastabos
- Montuoti tik atjungus įtampą ir patikrinus, kad jos nėra
- Naudoti 4 mm² skerspjūviui skirtą matricą
- Gyslą įstumti iki vamzdelio galo, nepalikti išlindusių vielučių
- Neužpresuoti kelių laidų viename antgalyje, jei tai nenumatyta
- Varžtą priveržti įrenginio gamintojo nurodytu momentu
- Po montavimo patikrinti, ar jungtis neįkaista apkrovos metu
Greitas pasirinkimo gidas
4 mm²M6presuojamasTvariuiTinka, kai reikia:- užbaigti 4 mm² varinį laidininką
- prijungti prie M6 varžto ar smeigės
- patvarios presuotos jungties skyde ar įrenginyje
Patikrinkite prieš naudojimą:- ar laidininko skerspjūvis tiksliai 4 mm²
- ar gnybto varžtas M6
- ar turite tinkamą presavimo įrankį ir matricą
- ar laidininkas varinis (aliuminiui – bimetaliniai antgaliai)
Svarbus priminimas: Antgalis nepakeičia jungties izoliavimo – presavimo vietą uždenkite termiškai susitraukiančiu vamzdeliu.DUK
Kaip parinkti kilpinį antgalį?
Pagal laidininko skerspjūvį (4 mm²) ir varžto dydį (M6) – abu turi sutapti.Ar tinka aliuminio kabeliui?
Ne – aliuminio laidininkams naudojami bimetaliniai (Al/Cu) antgaliai.Kokiu įrankiu presuoti?
Presavimo replėmis ar hidrauliniu presu su 4 mm² matrica.Ar galima prisukti prie didesnio varžto?
Ne – anga M6 skirta tik M6 varžtui; kitam varžtui rinkitės kitą antgalį.Ar reikia izoliuoti?
Taip – antgalis neizoliuotas, presavimo vietą uždenkite termovamzdeliu.Kuo skiriasi T ir TCD serijos?
TCD serija pagaminta pagal DIN 46235; T – kita šios grupės serija. Abi presuojamos ir skirtos variniams laidininkams.Kilpinis antgalis kabeliams | 4mm² | M6 | presuojamas | T-4/6 | 010190
T-4/6 – presuojamas kilpinis kabelio antgalis 4 mm² M6 variniams laidininkams užbaigti ir prijungti prie skydų, šynų ir įrenginių gnybtų.
