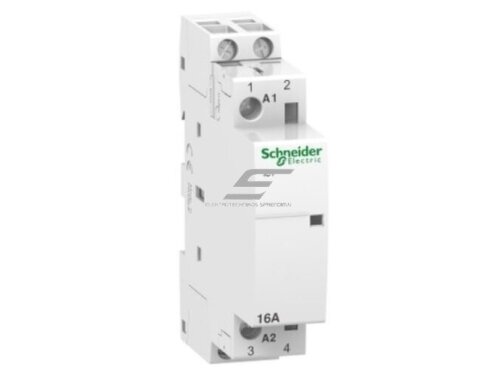

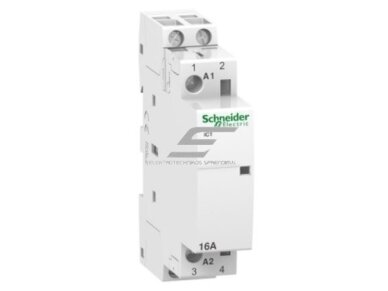

Modulinis kontaktorius | 2P | 1NO+1NC | 16A | 230VAC | DIN | Schneider Electric | Acti9 | iCT | A9C22715
Kodas: A9C22715Kaina 19.96 € su PVM( 16.50 € be PVM )-
Modulinis kontaktorius | 2P | 1NO+1NC | 16A | 230VAC | DIN | Schneider Electric | Acti9 iCT | A9C22715
Schneider Electric Acti9 iCT A9C22715 — dvipolis modulinis kontaktorius su 1NO+1NC kontaktų konfigūracija, skirtas 16 A apkrovoms valdyti paskirstymo skyduose ant DIN bėgelio. Valdymo ritė maitinama 230 V AC. Vienas DIN modulis — kompaktiškas sprendimas apšvietimo, šildymo ir bendrų kintamosios srovės grandinių automatizavimui.
Pagrindinė mintis:
Acti9 iCT serija — tai Schneider Electric linija, sukurta konkrečiai modulinių skydų apkrovų (apšvietimas, šildymas, rozetinės linijos) automatizavimui pagal laikmatį, centralinei valdymo logikai ar energijos tiekimo perjungimui. Dvipolis variantas su 1NO+1NC leidžia vienu įrenginiu tuo pačiu metu valdyti apkrovą ir siųsti statusą kitai grandinei — be papildomo relių bloko. Montavimas — standartinis DIN bėgelis, vieno modulio plotis (17,5 mm), todėl neužima nereikalingos vietos skydo lauke.Darbinė srovė
16 A (AC-7a)Valdymo įtampa
230 V AC 50/60 HzKontaktai
2P · 1NO+1NCVieta skydelyje
1 modulis · IP20Veikimo principas
A9C22715 yra elektromagnetinis kontaktorius: 230 V AC maitinimas ritei sukeliant magnetinį lauką pritraukia kontaktų korpusą, uždaro NO kontaktą ir tuo pačiu atidaro NC kontaktą — per 20–30 ms. Atjungus valdymo įtampą, spyruoklė grąžina viską į pradinę padėtį. Abi poliaus jungtys veikia sinchroniškai, todėl tinkamas dvifaziam apkrovų jungimui arba vienfazei grandinei su dviem linijomis.
Darbinė srovė 16 A atitinka AC-7a kategoriją — rezistorinės ir mišrios (kaitrinės, halogeninės, LED su tinkamu maitinimo šaltiniu) apkrovos. Kaitrinės lempos — iki 2000 W, liuminescencinės — iki 850 VA (arba 1500 VA dviguboje grandinėje su kompensuotu starteriu). Maks. darbinė įtampa — 250 V.
Montavimas — snapelinis ant 35 mm DIN bėgelio. Gylis 43,5 mm atitinka standartinį Acti9 skydų gylį. Gnybtų sraigtai — varžtiniai, priimami 1–16 mm² kabeliai.
Kuo naudingas A9C22715?
Vienas modulis pakoja valdymą ir signalizavimą: NO kontaktas — tiesiogiai prie apkrovos, NC kontaktas — atgaliniam signaliniam perjungimui arba avariniam blokavimui. Nereikia diegti papildomų pagalbinių kontaktų blokų, kaip tai reikia daryti su pramoniniais kontaktoriais.Techninės specifikacijos
Prekės tipas Modulinis kontaktorius Gamintojas Schneider Electric Serija Acti9 iCT Prekės kodas A9C22715 Polių skaičius 2P Kontaktų konfigūracija 1NO + 1NC Darbinė srovė 16 A Maks. darbinė įtampa 250 V AC Valdymo įtampa 230–240 V AC 50/60 Hz Naudingumo klasė AC-7a (rezistorinės / apšvietimo apkrovos) Maks. kaitrinių lempų apkrova 2000 W Maks. liuminescencinių lempų apkrova 850 VA (vienguboji grandinė) / 1500 VA (dviguboji) Maks. liuminescencinių lempų apkrova (lygiagrečiai kompensuojama) 800 VA Modulių skaičius 1 (17,5 mm) Gylis 43,5 mm Montavimas DIN bėgelis 35 mm Apsaugos klasė IP20 Standartas IEC/EN 61095 Sertifikavimas CE Pagrindinės funkcijos
- Dvipolis jungimas — vienalaikis dviejų laidų (fazė + neutralis arba dvi fazės) perjungimas, tinkamas vienfazėms ir tam tikroms dvifazėms grandinėms.
- 1NO+1NC konfigūracija — vienu kontaktoriumi galima ir įjungti apkrovą (NO), ir signalizuoti apie būseną arba blokuoti kitą grandinę (NC), be papildomų priedų.
- Standartinė 230 V AC valdymo ritė — jungiasi tiesiogiai prie laiko relės, astronominio jungiklio, BMS išvesties ar mygtuko grandinės be papildomų transformatorių.
- Kompaktiškas vieno modulio dizainas — sutaupo vietos skydelyje; 17,5 mm plotis leidžia talpiai išdėstyti kelis kontaktorius greta.
- Snapelinis DIN montavimas — greitas instaliavimas ir pakeitimas be specialių įrankių, atitinka Acti9 serijos išdėstymo standartus.
- Plati apšvietimo apkrovų suderinamybė — patvirtintos vertės kaitrinėms (2000 W), liuminescencinėms ir LED grandinėms su tinkamu maitinimo šaltiniu.
- IEC/EN 61095 atitiktis — pramoniniam naudojimui keliamų reikalavimų įvykdymas; CE ženklinimas.
Kur naudojamas?
- Gyvenamųjų namų ir butų paskirstymo skyduose — automatinis apšvietimo įjungimas ir išjungimas pagal laikmatį ar jutiklį.
- Biurų ir komercinių patalpų elektros skyduose — centralizuotas darbo laiko apšvietimo valdymas.
- Laiptinių ir koridorių apšvietimo automatizavime — jungiamas prie laiko ar judėjimo relės.
- Elektrinio šildymo valdyme — naktinio/dieninio tarifo perjungimas pagal laiko relę ar išorinio signalo įvestį.
- Mažo galingumo variklių grandinėse (pagal tikslią AC-7b specifikaciją patikrinti gamintojo duomenų lape).
- Signalizavimo interlokuose — NC kontaktas kaip apkrovos atjungimo patvirtinimas kitai automatikos grandinei.
- Saulės elektrinių krovos valdyme — dienos/nakties grandinių perjungimas pagal inverterio ar valdiklio išvestį.
- Lengvai pramoninėse aplinkose — gaminiai, konvejeriai ir mažos galios darbo įrenginiai su valdymo skydais iš Acti9 komponentų.
Naudojimas pagal poreikį
Elektrikui ir montažo specialistui.
Vienas modulis, standartinė 230 V valdymo ritė ir snapelinis montavimas — greitas įrengimas Acti9 serijos skyde be papildomų adapterių ar blokų.Namo ar biuro savininkui.
Leidžia automatizuoti apšvietimo ar šildymo valdymą su esamu laiko jungikliu — be brangios automatikos plėtros.Automatikos integratoriui.
NC kontaktas — paruoštas atgalinio ryšio arba interlock signalui BMS, PLC ar scenarijų valdiklio įvesčiai; nereikia atskiro pagalbinių kontaktų modulio.Praktinis panaudojimas
Jei trijų aukštų biuro pastate norima laiko rele valdyti bendros erdvės apšvietimą (keturi šviestuvų grupių kontūrai, iš viso iki 1600 W) ir vienu metu signalizuoti „apšvietimas įjungtas" apsaugos sistemos valdikliui — A9C22715 NO kontaktas jungiamas į pagrindinę šviestuvų liniją, NC kontaktas — į apsaugos panelės diskretinę įvestį. Valdymo ritė maitinama iš to paties 230 V skydo šakos per laiko relę. Rezultatas: vienas modulis pakoja jungimą, signalizavimą ir automatizavimą.Pliusai
- 1NO+1NC — valdymas ir signalas viename korpuse, be papildomų blokų.
- Tik 1 DIN modulis — taupoma vieta skydelyje.
- 230 V valdymo ritė — tiesiogiai prie tinklo; nereikia papildomų transformatorių.
- Pilna Acti9 serijos suderinamybė — be perėjimo adapterių.
- Patvirtintos apšvietimo apkrovų vertės (kaitrinės, liuminescencinės, tinkamas LED).
- IEC/EN 61095, CE — pramoninėms ir komercinėms instaliacijoms tinkamas.
Minusai / ribojimai
- IP20 — tik uždariems skydeliams; lauko spintelei reikia papildomo korpuso.
- AC-7a kategorija — induktyviosios apkrovos (varikliai) be papildomos apsaugos nerekomenduojamos; varikliams naudoti AC-3 kontaktorius.
- Tik kintamosios srovės (AC) valdymo ritė — DC valdymui (12/24/48 V) reikia kito modelio.
- Kondensatoriaus tipo LED maitinimo šaltiniams — patikrinti inrush srovės ribas pagal gamintojo duomenų lapą.
Saugos ir montavimo pastabos
- Prieš montavimą išjungti skydo maitinimą ir patikrinti įtampą matavimo prietaisu — ne tik išorinę jungiklį.
- Kabeliai įvesti visiškai — pusiau įkištas laidas gali kaisti ir sukelti gedimą per pirmąsias valandas.
- Valdymo ritės grandinę apsaugoti tinkamo kalibravo automatiniu jungikliu — be apsaugos perkrova gali pažeisti ritę.
- Nekrauti viršiau 16 A: lentelės vertės — maks. eksploatacinis srautas, ne trumpalaikis trumpojo jungimo srautas.
- Kondensatoriaus tipo LED maitinimo šaltiniai gali duoti aukštą inrush srovę — patvirtinti suderinamumą pagal A9C22715 duomenų lapą.
- IP20 — tinka tik uždariems, saugiems paskirstymo skydams; nemontuoti lauke be papildomo drėgmei atspaus korpuso.
Greitas pasirinkimo gidas
Poliai
2PDarbinė srovė
16 AValdymo įtampa
230 V ACKontaktai
1NO + 1NCPlotis skydelyje
1 modulis (17,5 mm)Tinka, kai reikia:- Automatizuoti apšvietimo ar šildymo grandinę iki 16 A su 230 V valdymo logika.
- Gauti atgalinį statusų signalą iš tos pačios grandinės (NC kontaktas BMS/PLC).
- Kompaktiškai sutalpinti jungimą ir signalizavimą viename DIN modulyje.
Patikrinkite prieš naudojimą:- Ar apkrova nepriklauso induktyviosioms (varikliai, transformatoriai) — joms reikia AC-3 kategorijos kontaktoriaus.
- Ar LED maitinimo šaltinių inrush srovė neviršija A9C22715 gamintojo nurodytų ribų.
- Ar skydelio aplinka atitinka IP20 reikalavimus (uždara, sausa patalpa).
Svarbus priminimas: A9C22715 nepakeičia variklio apsauginio jungiklio (DOL starterio) ar trumpojo jungimo apsaugos — kontaktorius valdo apkrovą, bet nepasaugo grandinės nuo perkrovos; apsauga turi būti atskira (automatinis jungiklis arba saugiklis aukščiau grandinėje).Dažniausiai užduodami klausimai
Ar galima naudoti šį kontaktorių LED apšvietimui?
Taip, tačiau reikia patikrinti, kad LED maitinimo šaltinių inrush srovė neviršytų kontaktoriaus leistinų ribų — tai nurodyta Schneider Electric A9C22715 duomenų lape.Kuo skiriasi 1NO+1NC nuo 2NO konfigūracijos?
1NO+1NC leidžia vienu metu uždaryti vieną grandinę ir atidaryti kitą — todėl tinka signalizavimui ar interlokams; 2NO modelis sudaro dvi lygiagrečias perjungimo grandinės.Ar šis kontaktorius tinka varikliams valdyti?
Pagal AC-7a kategoriją jis optimizuotas rezistorinėms ir apšvietimo apkrovoms; varikliams rekomenduojama naudoti AC-3 kategorijos kontaktorių ir atskirą šiluminę relę.Ar jis suderinamas su „Acti9" serijos laiko relėmis?
Taip — A9C22715 valdymo ritė tiesiogiai jungiama prie bet kurios 230 V AC išvesties, įskaitant Acti9 laiko ir astronomines reles.Kiek vietos užima skydelyje?
Vienas DIN modulis — 17,5 mm plotis, 43,5 mm gylis; tinka į standartinį 35 mm DIN bėgelį.Ar galima naudoti lauke?
Ne tiesiogiai — IP20 apsaugos klasė tinka tik uždariems skydams; lauko instaliacijai reikia papildomo IP54 ar aukštesnės klasės korpuso.Modulinis kontaktorius Schneider Electric Acti9 iCT A9C22715 | 2P | 16A | 230VAC | 1NO+1NC | DIN
A9C22715 — patikimas Schneider Electric sprendimas apšvietimo ir šildymo grandinių automatizavimui paskirstymo skyduose: vienas DIN modulis, 16 A, 230 V valdymo ritė ir unikalus 1NO+1NC kontaktų rinkinys, leidžiantis valdyti apkrovą bei tuo pačiu teikti statusų signalą — be papildomų relių blokų.
