Belaidis kranų valdymo pultas | 2 joystick | 5 greičiai | imtuvas 24–48 V AC/DC | relės 15 A | EL-F24-60-48

Belaidis joystick kranų pultas EL-F24-60-48 – imtuvas 24–48 V AC/DC

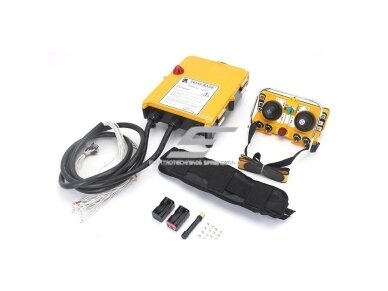

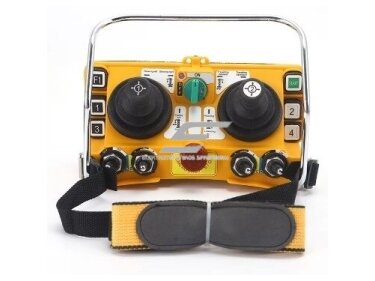

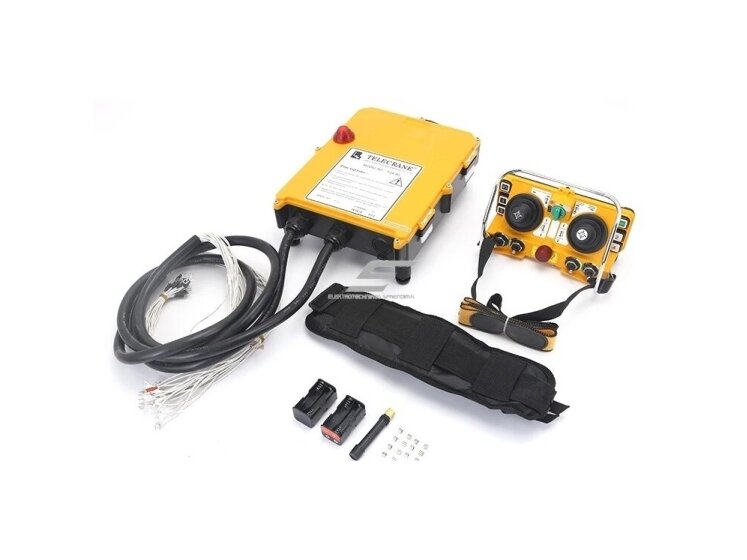

EL-F24-60-48 – F24-60 tipo pramoninis radijo pultas su pilvo tipo siųstuvu ir dviem joystick svirtimis kranams, telferiams ir kitiems kėlimo mechanizmams. Siųstuvas radijo signalu perduoda komandą imtuvui, o imtuvo relės įjungia kontaktorių rites arba dažnio keitiklio valdymo įėjimus. Tai variantas su 24–48 V AC/DC imtuvu skydams, kurių valdymo grandinė yra 24–48 V.

• 2 joystick svirtys – keli krano judesiai valdomi vienu metu
• 5 greičių pakopos – sklandus pajudėjimas ir tikslus krovinio pastatymas su dažnio keitikliu
• Grybo tipo avarinis STOP – atjungia MAIN relę ir pagrindinį kontaktorių
• Raktinis jungiklis – pultu negali naudotis pašaliniai asmenys
• START mygtukas – sistema įjungiama tik sąmoningu veiksmu
• Funkciniai mygtukai ir perjungikliai – papildomoms funkcijoms, pvz. signalui ar apšvietimui
• Imtuvas 24–48 V AC/DC – jungiamas tiesiai į tokios įtampos valdymo grandinę

• EL-F24-60-12 – 12 V AC/DC imtuvas – rinkitės, kai valdymo grandinė 12 V (akumuliatorinė technika)
• EL-F24-60-24 – 24 V AC/DC imtuvas – rinkitės, kai valdymo grandinė 24 V
• EL-F24-60 – imtuvas 12–440 V AC/DC diapazono versijomis – rinkitės, kai valdymo grandinė 110–400 V AC ar kita įtampa
• ES-D1 – 4 proporcinės svirtys, 12/24 V DC, iki 500 m – rinkitės, kai reikia proporcinio valdymo hidraulikai ar didesnio atstumo

• Tiltiniai ir ožiniai kranai su keliais judesiais
• Telferiai su dažnio keitikliu valdoma eiga
• Gamybos cechai ir metalo sandėliai
• Statybų aikštelių kėlimo mechanizmai
• Gervės ir specialūs kėlimo įrenginiai
• Senesni kranų skydai su 36, 42 ar 48 V AC valdymo transformatoriumi

• Imtuvo relės jungia tik kontaktorių rites ir valdymo įėjimus – variklio srovė per jas neleidžiama
• MAIN relė turi atjungti pagrindinį kontaktorių KM0; paleidžiant patikrinkite, ar STOP ir ryšio praradimas sustabdo kraną (EN 60204-32)
• Galiniai jungikliai (SQ) ir priešingų krypčių NC blokavimas lieka grandinėje
• Greičių pakopų relės jungiamos į dažnio keitiklio daugiapakopius greičio įėjimus, greičiai nustatomi keitiklyje
• Imtuvo maitinimo įtampa turi atitikti valdymo grandinę: 24–48 V AC/DC
• Prieš montavimą ar remontą atjunkite įvadinį jungiklį ir taikykite LOTO

Greitas pasirinkimo gidas

Patikrinkite prieš užsakant:

• Ar kontaktorių ričių ir valdymo grandinės įtampa yra 24–48 V AC/DC?
• Patikrinkite, ar dažnis leidžiamas jūsų šalyje: 315 MHz ES nėra standartinė SRD juosta, 433 MHz – yra.
• Kiek judesių ir greičių reikia ir ar pavara turi dažnio keitiklį 5 pakopoms?

Trumpai apie EL-F24-60-48

EL-F24-60-48 – F24-60 joystick radijo pultas su 2 svirtimis, 5 greičių pakopomis ir imtuvu 24–48 V AC/DC. Rinkitės jį, kai valdymo grandinė yra 24–48 V AC arba DC, pvz. 36 V ar 48 V AC iš valdymo transformatoriaus.
