  • Vienfazė įtampos kontrolės relė | 1F | U> 225–275 V | U< 165–215 V | 1 C/O 8 A | DIN | Promfactor Baltic | PF-FRV11

    Kodas: PF-FRV11
    Barkodas: 4772151003181

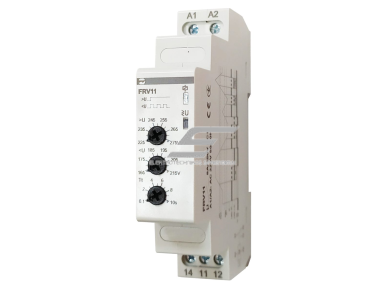

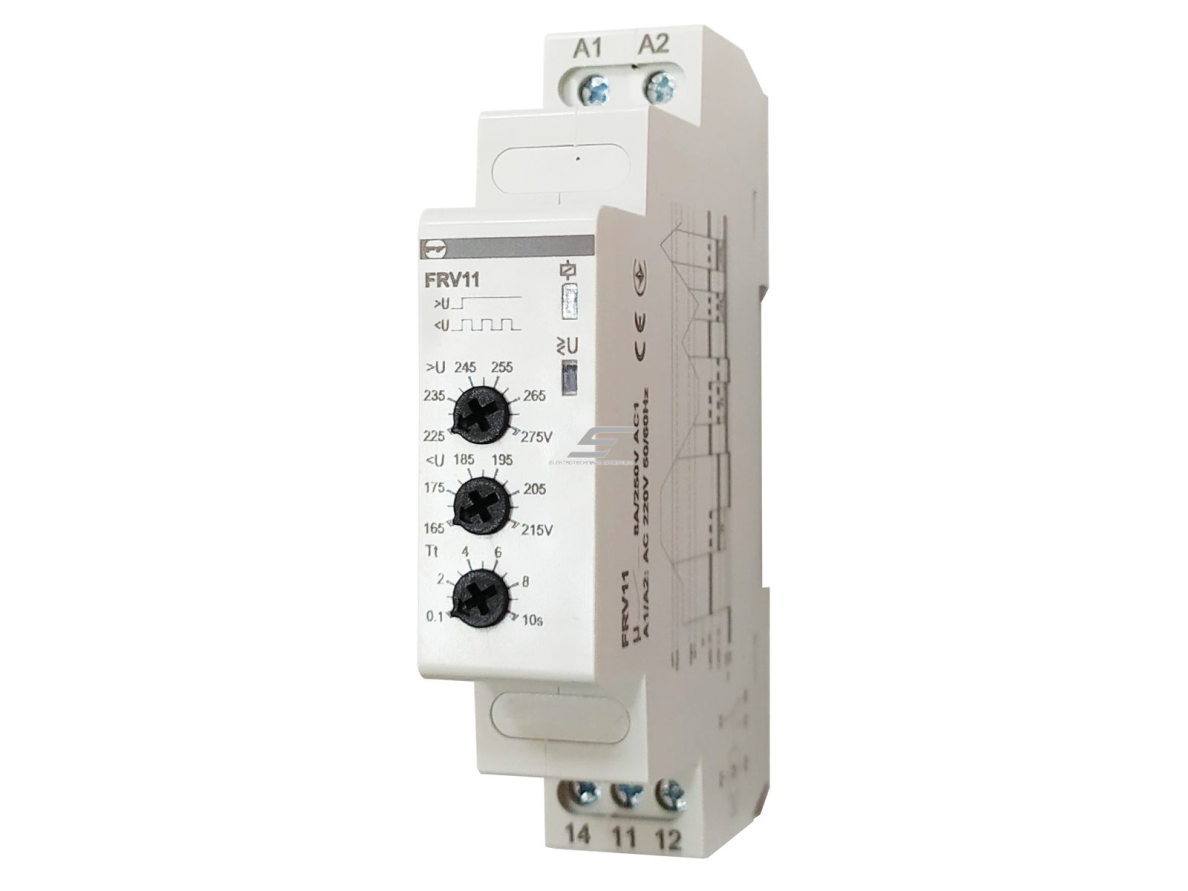

    Promfactor Baltic FRV11 – įtampos kontrolės relė su išėjimo kontaktu: ji pati apkrovos neneša, o perjungia kontaktą, kuris valdo kontaktoriaus ritę, signalą ar automatikos įėjimą.

  • Vienfazė įtampos kontrolės relė | 1F | U> 225–275 V | U< 165–215 V | 1 C/O 8 A | DIN | Promfactor Baltic | PF-FRV11

    Promfactor Baltic FRV11 – įtampos kontrolės relė su išėjimo kontaktu: ji pati apkrovos neneša, o perjungia kontaktą, kuris valdo kontaktoriaus ritę, signalą ar automatikos įėjimą. Kai kontroliuojama įtampa išeina už nustatytų ribų, kontaktas persijungia ir valdoma grandinė atjungiama.

    Pagrindinė mintis:
    Valdymo relė tinka ten, kur reikia tiksliai kontroliuoti įtampą ir valdyti kontaktorių ar signalizaciją – galingą apkrovą ji atjungia per kontaktorių.
    Kontaktas
    8 A
    Įtampos ribos
    U> 225–275 V · U< 165–215 V
    Tinklas / maitinimas
    A1–A2, 220 V AC, 50/60 Hz
    Funkcijos
    U> / U<, kontaktas

    Veikimo principas

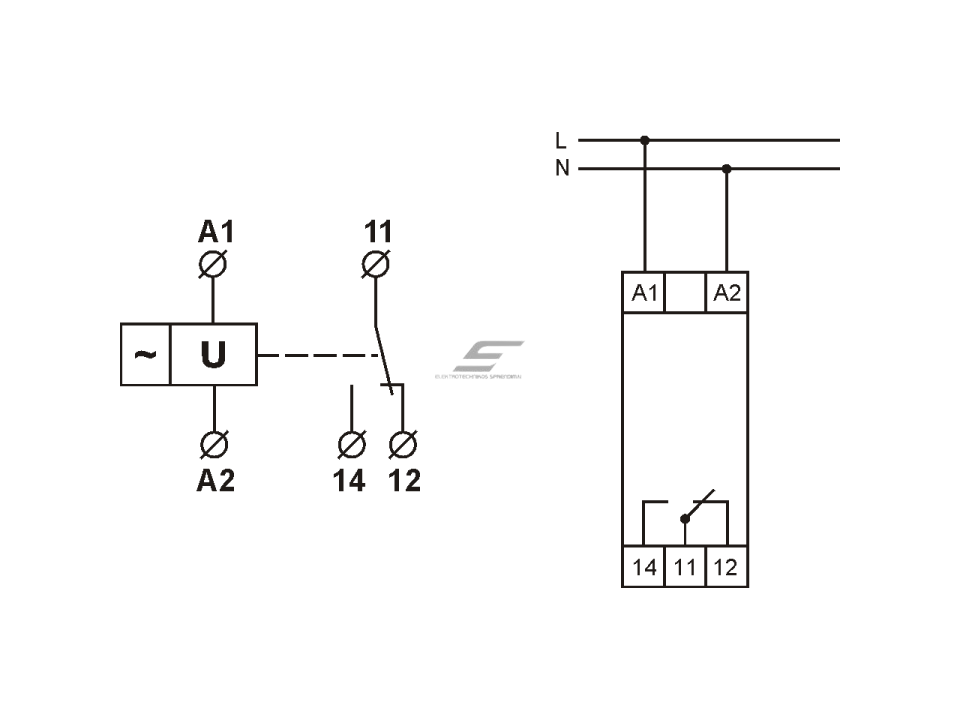

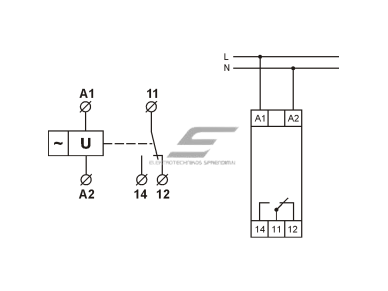

    Relė maitinama iš kontroliuojamos grandinės (pagal modelį – per gnybtus A1–A2) ir nuolat matuoja įtampą.

    Įtampai išėjus už nustatytų ribų ir praėjus delsai, išėjimo kontaktas persijungia – kontaktorius ar signalizacija atjungiama.

    Įtampai grįžus į normą, kontaktas vėl persijungia ir grandinė įjungiama.

    Kuo naudinga Promfactor Baltic FRV11?
    Tiksli įtampos kontrolė su kontaktu – tinka automatikai, kontaktoriams ir signalizacijai, kai apkrova didesnė už relės kontaktą.

    Techninės specifikacijos

    Prekės tipas Vienfazė įtampos kontrolės relė (valdymo – su kontaktu)
    Gamintojas / kodas Promfactor Baltic / PF-FRV11
    Maitinimas A1–A2, 220 V AC, 50/60 Hz
    Darbinės įtampos diapazonas 150–275 V AC
    Viršįtampio riba U> (gamyklinė) 225–275 V
    Žemos įtampos riba U< (gamyklinė) 165–215 V
    Matavimo tikslumas ≤ 1 %
    Atjungimo delsa pagal įtampą 0,1–10 s (±5 % + 0,1 s)
    Histerezė ±3 %
    Išėjimo kontaktas 1 C/O
    Kontakto srovė AC1 8 A
    Kontakto srovė AC15 2 A
    Izoliacijos įtampa Ui 250 V
    Apsaugos laipsnis IP20
    Resursas elektrinis / mechaninis (ciklų) 100 000 / 1 000 000
    Laidų skerspjūvis 0,5–2,5 mm²
    Gnybtų priveržimo momentas 0,5 Nm
    Darbinė temperatūra −5…+40 °C
    Standartai EN/IEC 60730-1, EN/IEC 60730-2-7

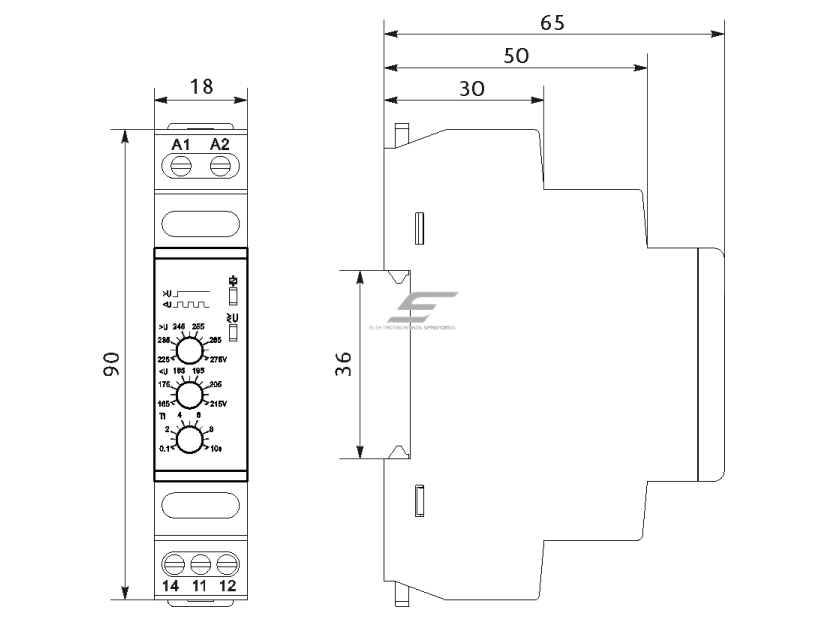

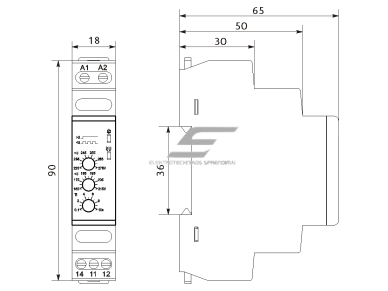

    Montavimas DIN 35 mm

    Pagrindinės funkcijos

    • Išėjimo kontaktas – valdo kontaktorių, signalizaciją ar automatikos įėjimą.

    Kur naudojama?

    • Siurblių ir ventiliatorių valdymo skydai
    • Kontaktorių valdymo grandinės
    • Automatikos ir signalizacijos skydai
    • Generatorių ir rezervinio maitinimo skydai
    • Akumuliatorių ir DC sistemų kontrolė (AC/DC modeliai)

    Naudojimas pagal poreikį

    Automatikos montuotojui.
    Tiksli įtampos kontrolė su kontaktu valdymo grandinei.
    Elektrikui.
    Kompaktiška relė esamam skydui papildyti.
    Įrangos gamintojui.
    Paprastas sprendimas mašinų ir įrenginių apsaugai.

    Praktinis panaudojimas

    Siurblio skyde Promfactor Baltic FRV11 kontroliuoja tinklo įtampą ir valdo kontaktoriaus ritę: per žemai įtampai kontaktorius atjungia siurblį, kol variklis neperkaito.

    Pliusai

    • Tiksli įtampos kontrolė
    • Išėjimo kontaktas valdymui
    • Kompaktiška
    • DIN montavimas

    Minusai / ribojimai

    • Galingą apkrovą reikia jungti per kontaktorių
    • Neapsaugo nuo žaibo impulsų
    • Nepakeičia automatinio jungiklio

    Saugos ir montavimo pastabos

    • Montuokite tik atjungę maitinimą; darbus atlieka kvalifikuotas elektrikas.
    • Kontakto srovė neturi viršyti nurodytos – galingą apkrovą junkite per kontaktorių.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Patikrinkite maitinimo įtampą – kitai įtampai skirta relė neveiks arba sudegs.

    Greitas pasirinkimo gidas

    1F
    U> 225–275 V
    U< 165–215 V
    1 C/O 8 A
    Tinka, kai reikia:
    • valdyti kontaktorių pagal įtampą
    • kontroliuoti įtampą automatikos skyde
    Patikrinkite prieš naudojimą:
    • maitinimo įtampa atitinka relę
    • kontaktoriaus ritės srovė ≤ kontakto srovės
    Svarbus priminimas: relės kontaktas skirtas valdymui, ne galingai apkrovai.

    DUK

    Ar galima jungti apkrovą tiesiogiai?
    Tik mažą – galingą apkrovą junkite per kontaktorių.
    Kokia maitinimo įtampa?
    Žr. techninę lentelę – kitai įtampai skirta relė neveiks.
    Ar ribos reguliuojamos?
    Taip – rankenėlėmis ar mygtukais.
    Ar atsistato automatiškai?
    Taip, įtampai grįžus į normą.
    Ar apsaugo nuo žaibo?
    Ne – tam reikia SPD.
    Ar tinka DC grandinėms?
    Tik AC/DC ar DC modeliai – žr. maitinimo įtampą.

    Vienfazė įtampos kontrolės relė | 1F | U> 225–275 V | U< 165–215 V | 1 C/O 8 A | DIN | Promfactor Baltic | PF-FRV11

    Promfactor Baltic FRV11 – tiksli įtampos kontrolė su išėjimo kontaktu automatikai ir kontaktoriams valdyti.

    Publikuota: 2026-11-13 · Duomenys sutikrinti su gamintojo duomenų lapu: 2026-11-13

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
