Trifazė įtampos ir srovės relė | 3F+N | 63 A | fazių seka | DIN | EL-AVR-XXTF

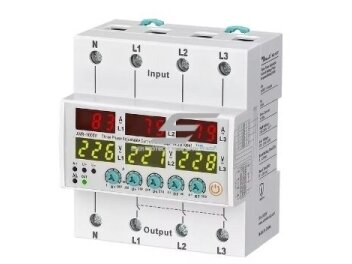

Kodas: EL-AVR-XXTFKaina 80.34 € su PVM( 66.40 € be PVM )EL-AVR-XXTF – trifazė skaitmeninė įtampos relė, kuri kontroliuoja kiekvienos fazės įtampą ir per savo kontaktus tiesiogiai atjungia apkrovą.
-
Trifazė įtampos ir srovės relė | 3F+N | 63 A | fazių seka | DIN | EL-AVR-XXTF
EL-AVR-XXTF – trifazė skaitmeninė įtampos relė, kuri kontroliuoja kiekvienos fazės įtampą ir per savo kontaktus tiesiogiai atjungia apkrovą. Be įtampos, ji matuoja apkrovos srovę ir atjungia grandinę viršijus nustatytą ribą.
Pagrindinė mintis:
Viena relė saugo visą trifazį įvadą ar trifazę įrangą: kiekviena fazė kontroliuojama atskirai, o sutrikus tinklui apkrova atjungiama automatiškai.Apkrovos srovė
63 ATinklas / maitinimas
3F+N, 3×380 V ACFunkcijos
fazių seka, srovės ribaVeikimo principas
Relė jungiama į trifazį įvadą (pagal modelį – su nuliniu laidu), kiekvienos fazės įtampa matuojama atskirai.
Įtampai bet kurioje fazėje išėjus už ribų, apkrova atjungiama; pagal modelį kontroliuojama ir asimetrija, fazių seka ar fazės dingimas. Viršijus nustatytą srovės ribą, apkrova taip pat atjungiama – taip ribojama naudojama galia.
Parametrams grįžus į normą, apkrova įjungiama vėl po nustatytos delsos.
Kuo naudinga EL-AVR-XXTF?
Vienas prietaisas vietoje kelių vienfazių relių – mažiau vietos skyde ir aiškiai matoma kiekvienos fazės būklė.Techninės specifikacijos
Prekės tipas Trifazė skaitmeninė įtampos ir srovės relė (galios) Gamintojas / kodas EL-AVR-XXTF Tinklas 3F+N, 3×380 V AC Vardinė srovė 63 A Savos sąnaudos < 6 W Ekranas / indikacija LED 3 × 6 skaitmenys Matavimo tikslumas ±1 % Darbinė temperatūra −20…+55 °C Montavimas DIN 35 mm Pagrindinės funkcijos
- Kiekvienos fazės kontrolė – sutrikimas aptinkamas bet kurioje fazėje.
- Apsauga nuo per aukštos ir per žemos įtampos – prietaisai atjungiami nutrūkus nuliui ar sutrikus tinklui.
- Srovės riba – perkrauta grandinė atjungiama, ribojama naudojama galia.
- Fazių sekos kontrolė – variklis nepaleidžiamas sukeistomis fazėmis.
- Nulio nutrūkimo kontrolė – reaguoja į nutrūkusį nulinį laidą.
- Skaitmeninis ekranas ar indikacija – būsena matoma iš karto.
Kur naudojama?
- Trifaziai namų ir sodybų įvadai
- Dirbtuvės, garažai, ūkiniai pastatai
- Trifaziai siurbliai, kompresoriai, staklės
- Šilumos siurbliai su trifaziu maitinimu
- Nedidelės gamybos ir sandėlių patalpos
Naudojimas pagal poreikį
Trifazio namo savininkui.
Viena relė kontroliuoja visas fazes.Dirbtuvių ar ūkio savininkui.
Trifazė įranga atjungiama sutrikus tinklui.Elektrikui.
Vienas prietaisas vietoje kelių – mažiau jungčių skyde.Praktinis panaudojimas
Dirbtuvėse trifazis įvadas: staklės ir kompresorius trifaziai, apšvietimas ir lizdai – vienfaziai. Sutrikus vienai fazei EL-AVR-XXTF atjungia apkrovą, o parametrams grįžus įjungia ją automatiškai.Pliusai
- Kontroliuoja kiekvieną fazę
- Automatinis įjungimas
- Vienas prietaisas vietoje kelių
- DIN montavimas
Minusai / ribojimai
- Neapsaugo nuo žaibo ir trumpų viršįtampių – reikia SPD
- Nepakeičia automatinių jungiklių ir RCD
- IP20 – tik sausame skyde
- Gamintojas neskelbia pilno duomenų lapo – parametrai pagal tiekėjo specifikaciją
Saugos ir montavimo pastabos
- Montuokite tik atjungę įvadą; darbus atlieka kvalifikuotas elektrikas.
- Prieš relę – automatinis jungiklis, kurio srovė ne didesnė už relės vardinę srovę.

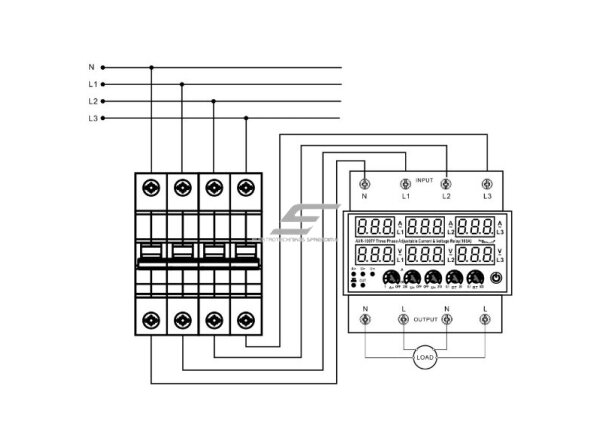

- Patikrinkite fazių ir nulio jungimą pagal schemą.
- Viršįtampių ribotuvą (SPD) montuokite prieš relę.
Greitas pasirinkimo gidas
3F+N63 Afazių sekaTinka, kai reikia:- apsaugoti trifazį įvadą
- saugoti trifazę įrangą
- kontroliuoti kiekvieną fazę
Patikrinkite prieš naudojimą:- įvadinio automatinio jungiklio srovė ≤ 63 A
- ar yra N laidas, jei jo reikia modeliui
Svarbus priminimas: relė nepakeičia viršįtampių ribotuvo, automatinių jungiklių ir RCD.DUK
Ar reikia nulinio laido?
Daugumai trifazių įtampos relių – taip, nes matuojama fazinė įtampa.Ar apsaugo nuo žaibo?
Ne – tam reikia SPD.Kokią srovę rinktis?
Ne mažesnę už įvadinio automatinio jungiklio srovę – EL-AVR-XXTF tinka iki 63 A.Ar atjungia visas fazes kartu?
Priklauso nuo modelio ir režimo – SYN režimu visos fazės atjungiamos kartu.Ar išsaugomi nustatymai?
Taip, dingus elektrai nustatymai išlieka.Ar pakeičia RCD?
Ne.Trifazė įtampos ir srovės relė | 3F+N | 63 A | fazių seka | DIN | EL-AVR-XXTF
EL-AVR-XXTF – trifazio įvado ir trifazės įrangos apsauga nuo įtampos ir fazių sutrikimų.
