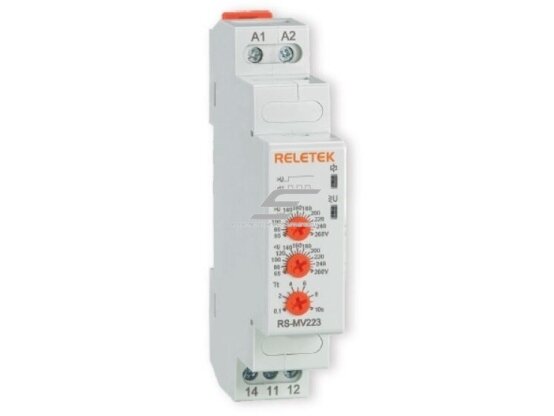

Modulinė įtampos kontrolės relė | viršįtampių ir žemos įtampos apsauga | 1F | 16A | 12VDC | 9-15V | mechaninė | DIN

Techninės specifikacijos

• Tipas: viršįtampių ir įtampos kritimo apsaugos relė
• Valdymas: mikrovaldikliu pagrįstas
• Maitinimo įtampa: 12V DC
• Matavimo įtampa: 6-30V DC (True RMS)
• Dažnis: 0 Hz
• Įtampos matavimo paklaida: ≤1%

Nustatymai:

• Viršįtampio ribos: 9-15V (reguliuojama)
• Įtampos kritimo ribos: 9-15V (reguliuojama)
• Histerezė: 3%

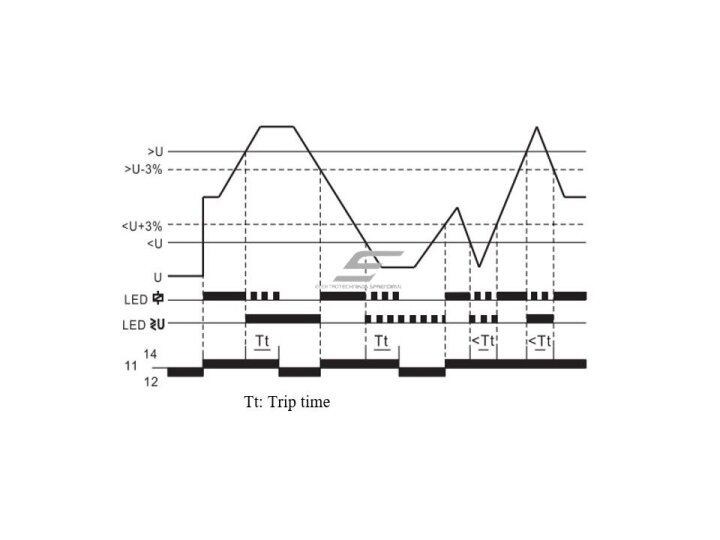

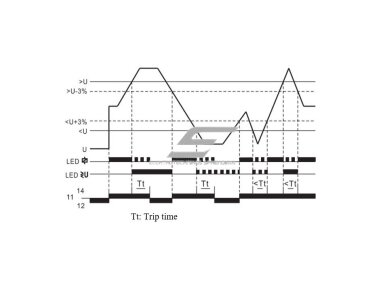

• Suveikimo laikas: 0.1-10 s (reguliuojamas)
• Laiko paklaida: ±5% + 0.1 s
• Nustatymo tikslumas: 1%

Elektrinės charakteristikos:

• Išėjimo kontaktai: 1C/O (1 perjungiamas kontaktas)
• Kontaktų apkrova: 16A / 250V AC1
• Izoliacijos įtampa: 480V
• Elektrinis ilgaamžiškumas: 10⁶ ciklų
• Mechaninis ilgaamžiškumas: 10⁵ ciklų

Aplinkos sąlygos:

• Apsaugos klasė: IP20
• Taršos lygis: 3
• Darbinė temperatūra: -20°C ~ +55°C
• Sandėliavimo temperatūra: -30°C ~ +70°C
• Santykinė drėgmė: iki 50% (40°C, be kondensacijos)
• Aukštis virš jūros lygio: iki 2000 m

Montavimas:

• Tvirtinimas: DIN bėgelis (NS35)

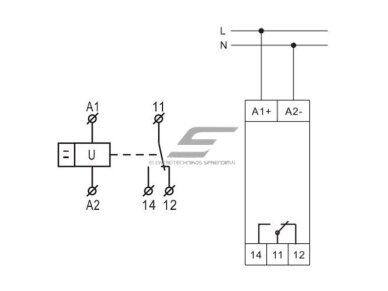

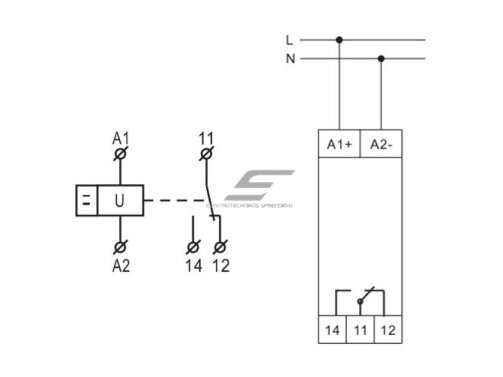

• Gnybtai: A1-A2
• Laidų skerspjūvis: 0.5-2.5 mm²
• Plotis: 1 modulis

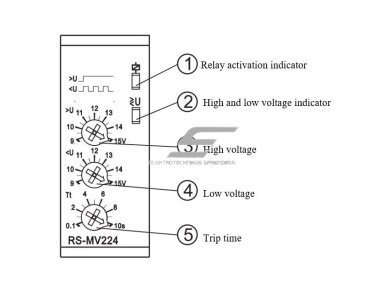

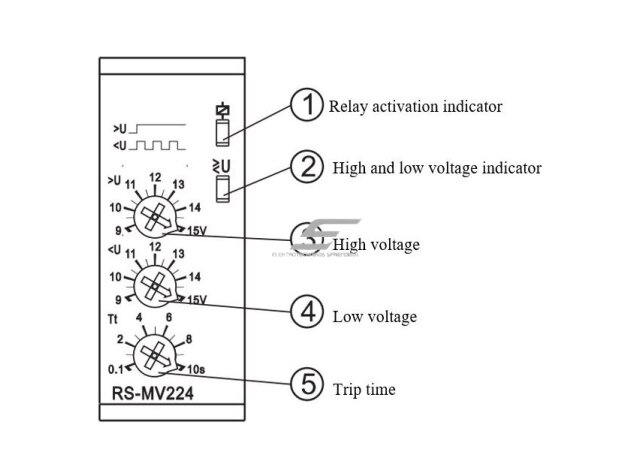

Indikacija:

• LED indikatorius – maitinimas / būsena
• LED indikatoriai – viršįtampis / įtampos kritimas
• Relės aktyvumo indikatorius

Funkcijos

• Automatinė apsauga nuo per aukštos ir per žemos įtampos
• True RMS matavimas – tikslūs rodmenys net esant nestabiliam tinklui
• Reguliuojamos įtampos ribos – pritaikymas pagal sistemą
• Reguliuojamas suveikimo laikas – apsauga nuo trumpalaikių šuolių
• Automatinis atsistatymas (auto reset)
• LED indikacija – aiškus būsenos stebėjimas
• Kompaktiškas DIN formatas – lengvas montavimas

Naudojimas

• Buitiniam vartotojui: Apsaugo buitinę techniką (šaldytuvus, katilus, televizorius); Sprendimas vietovėse su nestabilia elektros įtampa; Padeda išvengti brangių įrangos gedimų
• Elektromontuotojui: Lengvas montavimas ant DIN bėgelio; Universalus pritaikymas paskirstymo skyduose; Greitas nustatymas pagal projektinius reikalavimus
• Inžinieriui / pramonei: Naudojama automatikos sistemose; Tinka įrenginių apsaugai gamyboje; Stabilizuoja elektros tiekimą jautrioms sistemoms

Pliusai

• Aukštas tikslumas (True RMS, ≤1% paklaida)
• Reguliuojamos įtampos ribos ir laikas
• Kompaktiškas – tik 1 DIN modulis
• LED indikacija – aiški diagnostika
• Patikimas veikimas įvairiomis sąlygomis
• Ilgas tarnavimo laikas

Minusai

• IP20 – netinka tiesioginiam naudojimui lauke
• Tik vienfazė sistema
