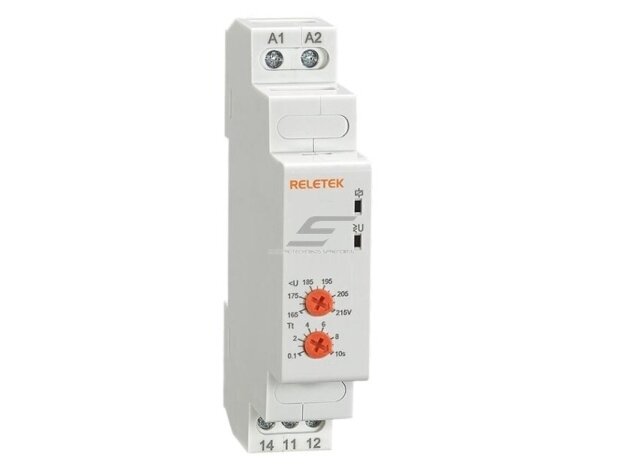

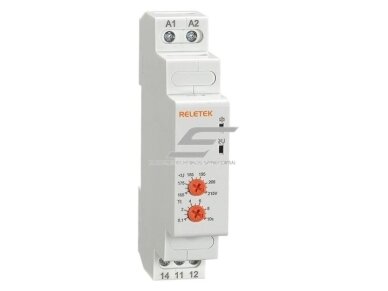

Modulinė įtampos kontrolės relė | žemos įtampos apsauga | 1F | 8A | 230VAC | 165-215V | mechaninė | DIN

Techninės specifikacijos

• Tipas: vienfazė įtampos kontrolės relė
• Maitinimo gnybtai: A1, A2
• Nominali įtampa: 230V AC
• Dažnis: 50/60 Hz
• Darbinis įtampos diapazonas: 150-275V AC
• Įtampos nustatymo ribos: 165-215V
• Histerezė: ±3% nuo nustatytos vertės
• Matavimo metodas: True RMS
• Matavimo paklaida: <1%

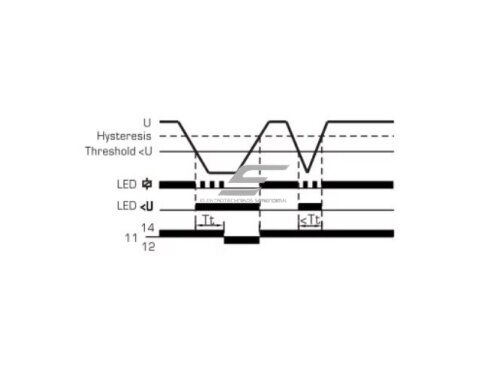

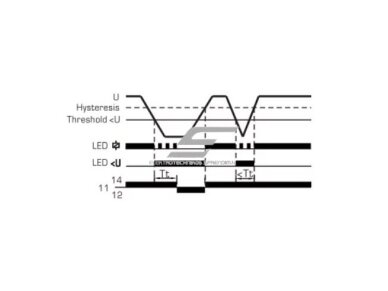

• Suveikimo uždelsimas: 0.1-10 s
• Uždelsimo paklaida: ±5% + 0.1 s

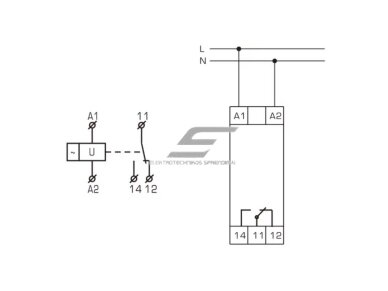

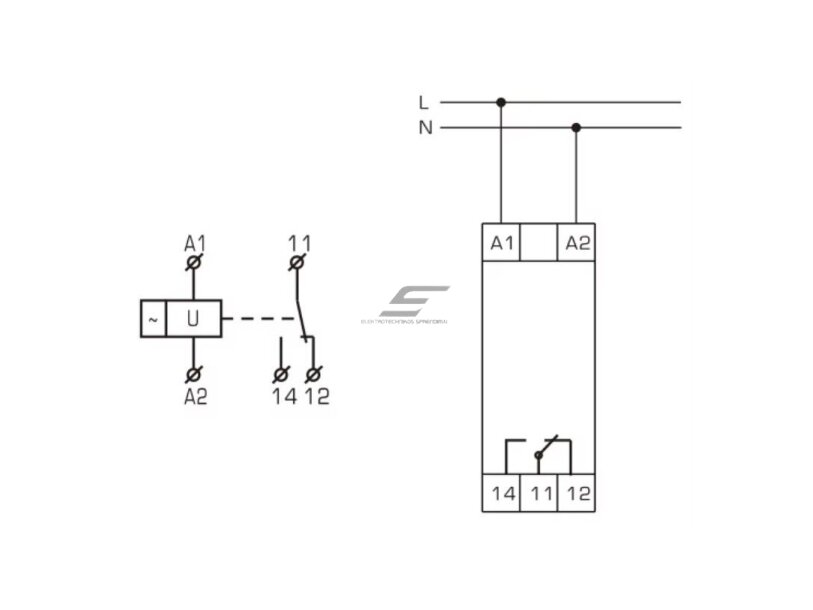

• Išėjimo kontaktai: 11, 12, 14
• Kontaktų tipas: 1C/O (1 perjungiamas kontaktas)
• Nominali srovė: 8A (AC1)
• Kontaktų apkrova (AC-15): 2A
• Izoliacijos įtampa: 250V
• Maks. saugiklis: RT36-00, 5A
• Montavimas: DIN bėgelis (1 modulis)
• Apsaugos klasė: IP20
• Užterštumo lygis: 3
• Elektrinis tarnavimo laikas: 100 000 ciklų
• Mechaninis tarnavimo laikas: 1 000 000 ciklų
• Darbinė temperatūra: -25°C iki +50°C
• Sandėliavimo temperatūra: -25°C iki +55°C
• Drėgmė: ≤50% (be kondensacijos)
• Aukštis virš jūros lygio: ≤2000 m
• Laidų skerspjūvis: 0.5-1 mm²

Funkcijos

• Įtampos stebėjimas realiu laiku – nuolatinė tinklo kontrolė
• True RMS matavimas – tikslūs rodmenys net esant iškraipytai sinusinei bangai
• Apsauga nuo per žemos įtampos – saugo įrenginius nuo gedimų

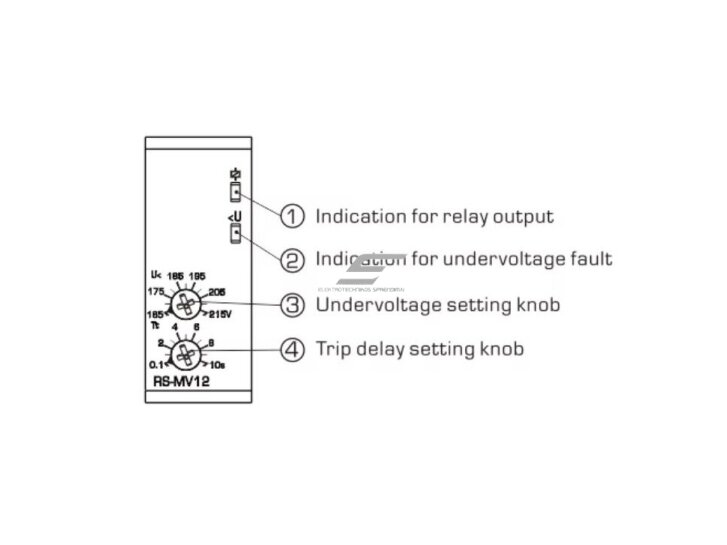

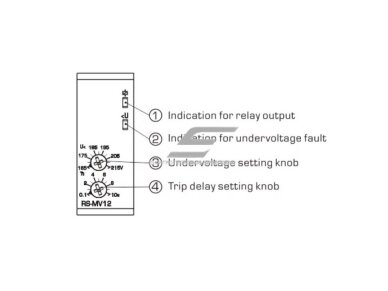

• Reguliuojami nustatymai: įtampos slenkstis (potenciometras); suveikimo uždelsimas
• LED indikacija: relės būsenos signalizacija; gedimo (per žemos įtampos) indikacija
• Automatinis atstatymas – sistema atsistato, kai įtampa normalizuojasi
• Kompaktiškas dizainas – tik 1 DIN modulis

Naudojimas

• Buitiniams vartotojams: Apsauga namų elektros tinklui nuo įtampos kritimų; Saugus jautrių įrenginių (katilai, šaldytuvai, elektronika) veikimas
• Inžinieriui / projektuotojui: Patikimas sprendimas elektros tinklų stabilumo užtikrinimui; Integruojama į automatizavimo sistemas; Tikslūs matavimai leidžia naudoti kritinėse sistemose
• Elektromontuotojams: Paprastas montavimas ant DIN bėgelio; Aiškūs reguliavimo elementai (rankenėlės); Universalus pritaikymas įvairiuose objektuose
• Pramonėje ir komercijoje: Elektros įrenginių apsauga nuo įtampos svyravimų; Gamybos linijų stabilumo užtikrinimas; Naudojama valdymo skyduose

Pliusai

• Aukštas matavimo tikslumas (≤1%)
• True RMS technologija
• Reguliuojami parametrai pagal poreikį
• Automatinis atstatymas
• Kompaktiškas (1 modulis DIN)
• Paprastas montavimas ir valdymas
• LED indikacija aiškiam būsenos matymui
• Platus darbinės įtampos diapazonas

Minusai

• Apsauga tik nuo per žemos įtampos (nėra pilnos viršįtampio kontrolės šiame modelyje)
• IP20 – netinka tiesioginei lauko aplinkai
• Ribota kontaktų apkrova (rekomenduojama naudoti su kontaktoriumi didesnėms apkrovoms)
